格洛克18造型USB存储设备外观结构

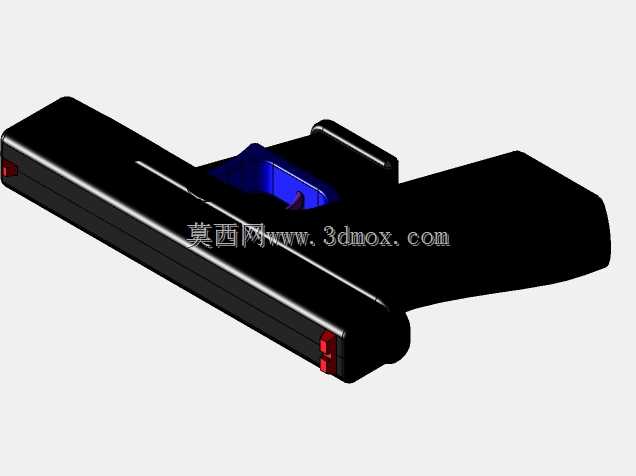

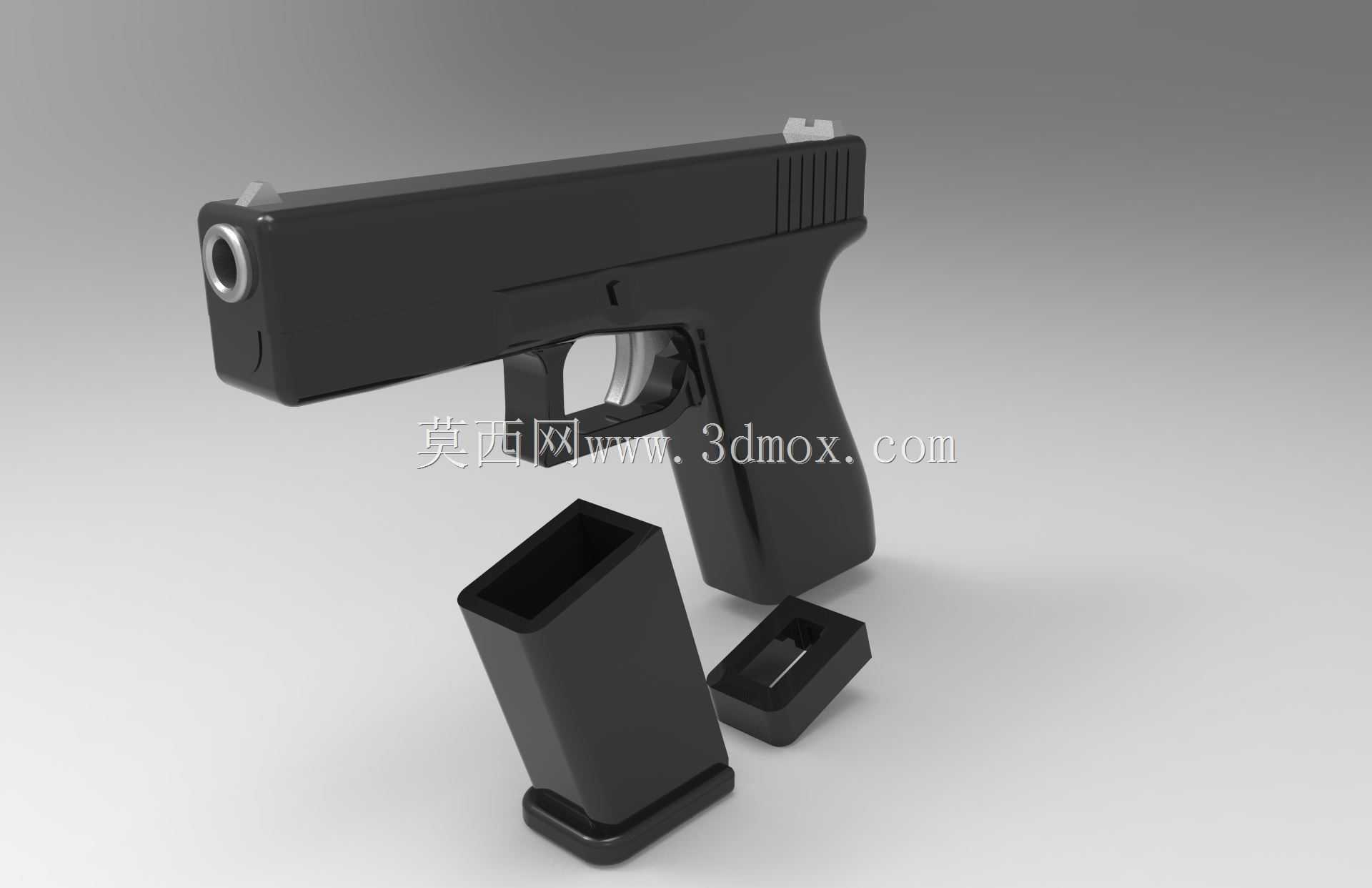

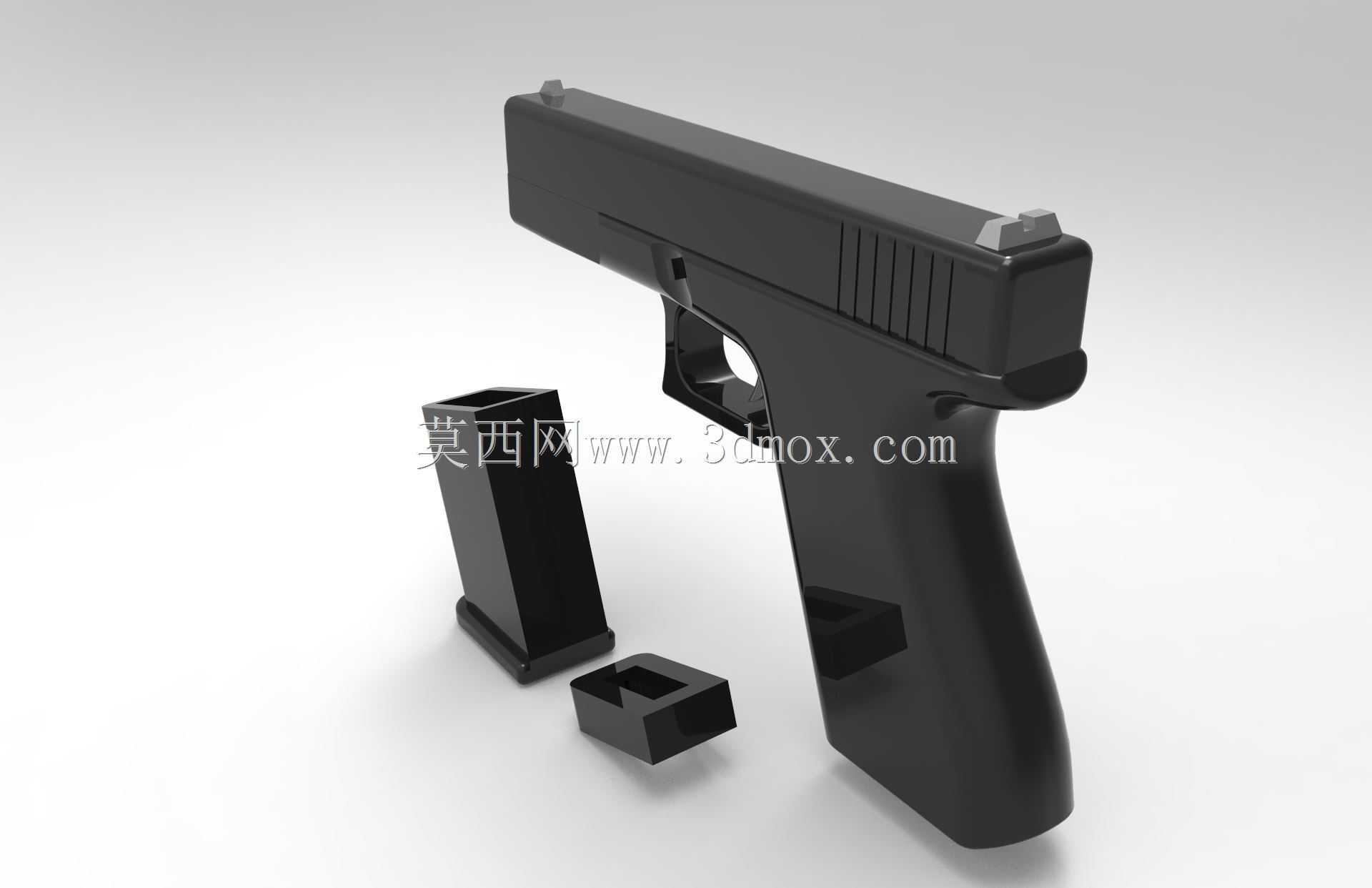

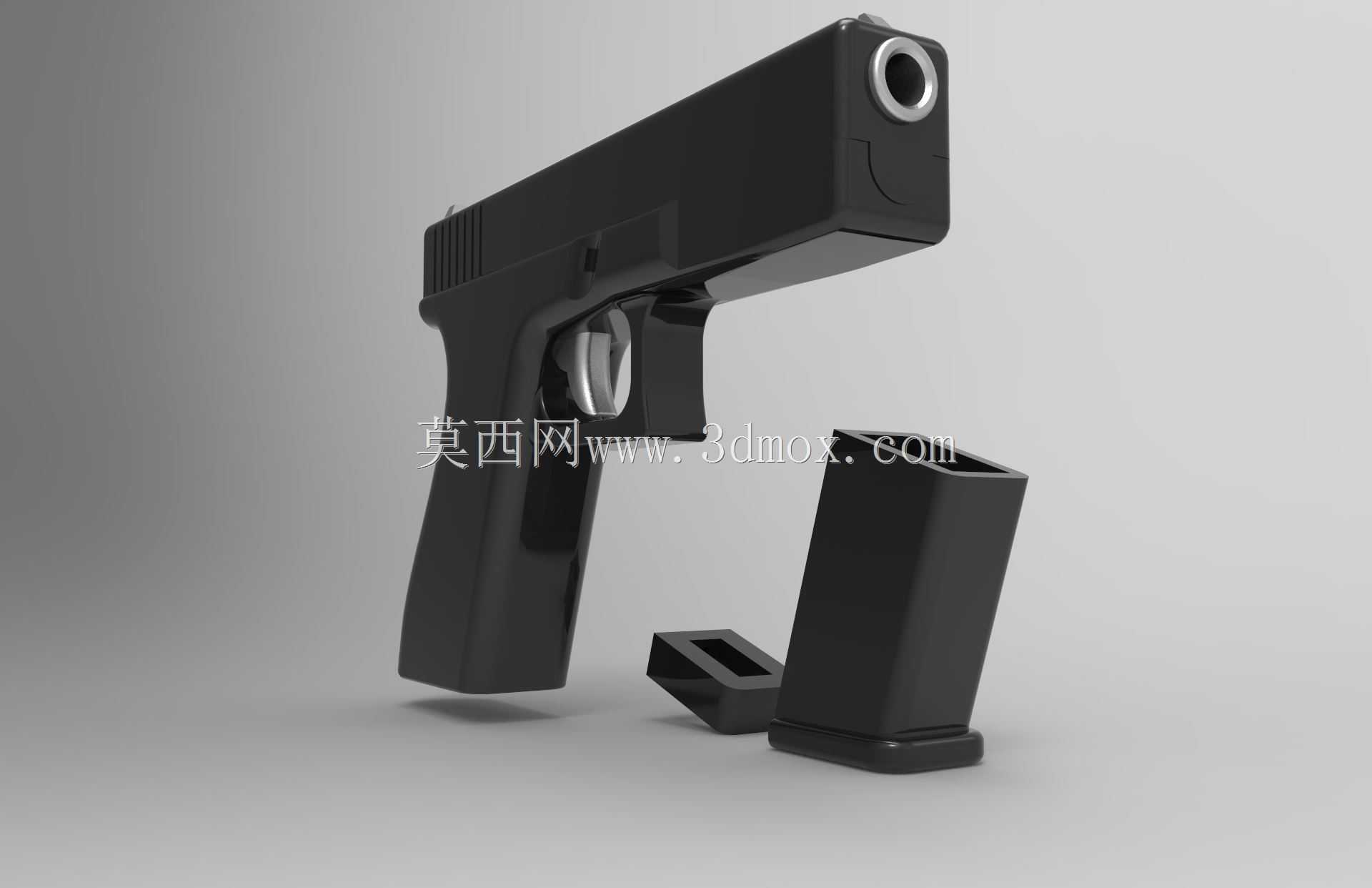

这款创意存储外设的外观设计参考格洛克18手枪的比例进行等比缩放，整体结构拆分为枪身主体、弹匣式上盖、尾盖三个核心部件，各部件之间通过卡扣结构实现装配，无需额外紧固件即可完成组合，拆分后可露出内部标准USB公头，直接接入对应接口完成数据传输与供电。从实际应用场景来看，这类创意数码产品主要面向个性化数码配件市场，适配日常办公、个人数码收藏、主题周边搭配等场景，既可以作为常规U盘完成文件存储、数据转存的基础功能，也可作为桌面创意摆件满足个性化展示需求。设计过程中优先还原格洛克18的外形识别特征，包括套筒前部的防滑纹路、扳机护圈的弧度、握把的人体工学收腰线条，同时严格控制整体尺寸边界，确保收缩后的整体长度不超过常规便携U盘的尺寸阈值，可轻松放入上衣口袋、笔袋或者小型收纳包中，不会因为造型设计牺牲便携属性。结构设计上，枪身主体内部预留标准USB控制板与存储芯片的安装腔体，腔体四周设置定位筋位，可直接卡入标准尺寸的U盘PCBA组件，无需额外打胶固定，装配公差控制在0.1mm以内，避免部件晃动产生异响。弹匣造型的上盖与枪身下部的卡扣配合深度设置为3mm，既保证插拔过程中的结构强度，不会因为日常插拔出现盖体脱落，也不会因为卡扣过紧导致用户难以拆分露出USB接头。尾盖部分对应真枪的弹匣底座造型，边缘做R0.8的圆角处理，避免尖锐边角划伤用户或者收纳袋面料。外形细节上，套筒顶部的准星、照门特征做简化凸起处理，高度控制在1mm以内，不会因为凸起结构影响U盘的平放收纳，扳机部分做半镂空造型，既还原枪械的视觉特征，也作为拆分上盖时的受力扣位，用户可扣住扳机位置发力拆分上下盖，无需额外设计抠手位，保持外观整体性。握把表面的防滑纹理做浅浮雕处理，纹理深度0.2mm，既提升手持插拔时的摩擦力，也不会因为纹理过深积灰难以清理。整体壁厚均匀控制在1.2mm，采用常规注塑工艺即可实现量产，材料可选用ABS或者PC材质，表面做哑光晒纹处理，还原枪械的哑光黑质感，同时避免亮面材质容易留指纹的问题。内部腔体除了容纳PCBA组件外，还预留了0.5mm的间隙，可兼容不同厚度的标准U盘电路板，适配多数通用U盘方案，降低开模后的适配成本。接口位置的开口尺寸严格匹配标准USB Type-A公头的尺寸公差，确保插入电脑、车载播放器、扩展坞等设备时不会出现干涉，插入深度控制在12mm，保证数据连接的稳定性，不会因为接触不良导致断连。
