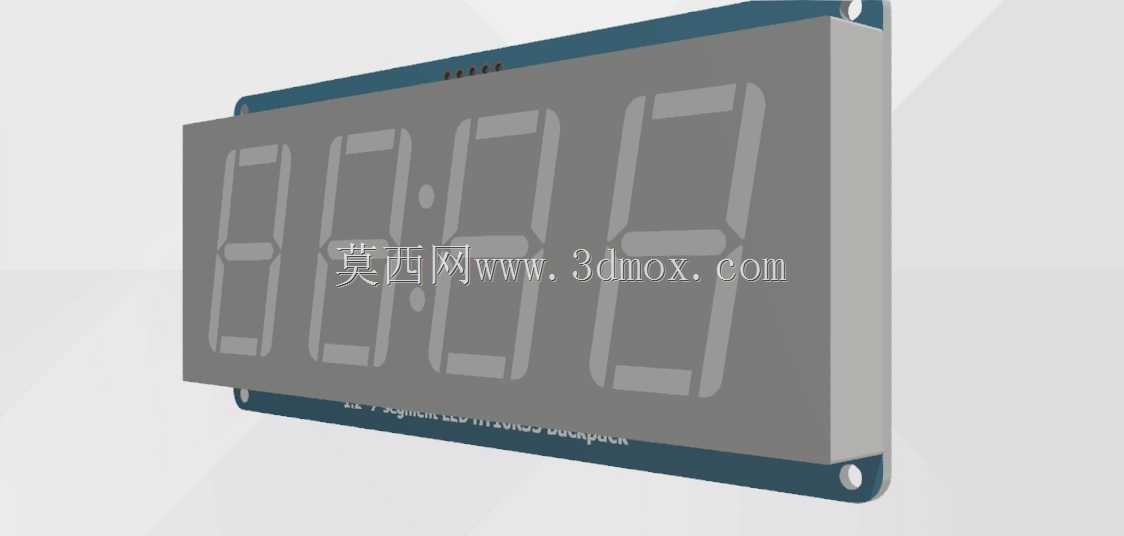

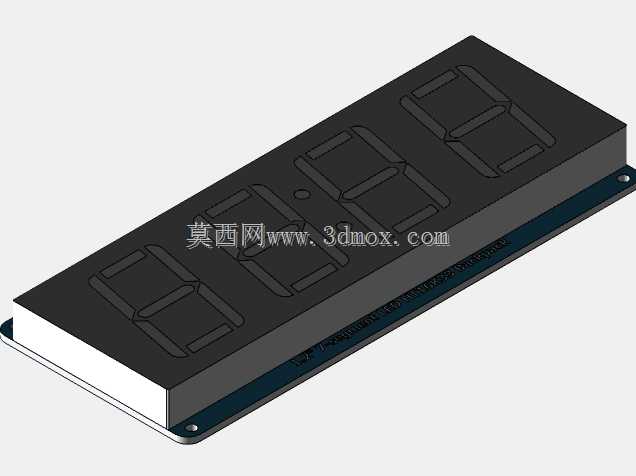

0.56英寸带I2C接口四位七段数码显示模块

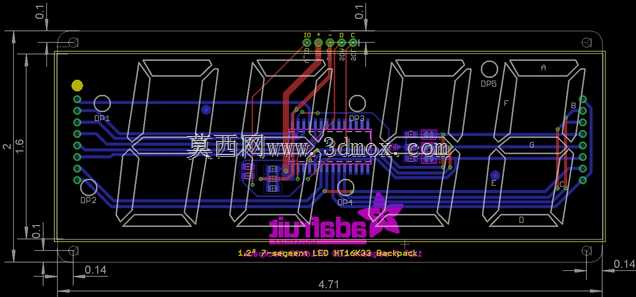

在小型嵌入式设备、实验教学装置、简易工控参数面板这类空间受限的显示场景里，直插式多位数码管的引脚占用问题一直是结构与硬件设计阶段的常见痛点，常规四位七段数码管若采用直接段码驱动，需要占用十余个IO引脚，不仅会挤占主控芯片的接口资源，布线阶段也会在PCB上留下大量平行走线，增加板件布线密度与生产焊接的不良率。这款带I2C背包的0.56英寸四位七段显示模块，在设计阶段就将驱动电路与数码管本体整合为一体化组件，板载的驱动芯片内置时钟电路与段码译码逻辑，仅需两根I2C通信线即可完成全部显示内容的传输，大幅降低主控端的引脚占用压力。从安装边界来看，模块整体采用矩形板载结构，数码管显示面与驱动PCB板平行贴合，板边预留两个对称的固定安装孔，可直接通过铜柱或螺丝固定在设备面板内侧，显示面可匹配面板上预先开设的矩形开窗，0.56英寸的字高兼顾了近距离读数的清晰度与小空间安装的适配性，不会像大尺寸数码管那样占用过多面板纵深空间。模块的I2C接口预留了地址选择跳线，单条I2C总线上最多可挂载多个同类型显示模块，可灵活扩展为多组参数显示面板，比如小型温控设备的温度与设定值双显示、实验装置的计数与计时显示、小型电源的电压电流参数显示等场景，都可以通过多模块挂载实现，无需额外增加主控的通信接口。驱动电路部分采用恒流驱动设计，可保证四个数位的显示亮度均匀一致，不会出现数位间明暗差的问题，1/16步的亮度调节能力可适配不同环境光下的显示需求，比如强光环境下可提高亮度保证读数清晰，暗光环境下可降低亮度避免光线刺眼。在结构设计上，驱动PCB板的边缘做了圆角处理，避免安装时刮伤设备内部的线材，数码管与驱动板之间采用焊接固定，整体结构紧凑无多余突出部件，安装时仅需预留对应板件尺寸的容纳空间即可，无需额外设计复杂的固定结构，对于快速原型开发、小批量设备试制的场景来说，可直接选型使用，减少显示部分的自主设计与调试周期。实际应用中，这类模块常被用于小型桌面设备的状态显示、学生电子设计竞赛的作品显示、老旧设备的数显改造等场景，一体化的结构设计省去了驱动电路单独制版、数码管单独焊接调试的步骤，硬件端仅需完成电源与I2C通信线的连接，软件端按照通信协议发送段码数据即可完成显示功能的开发，大幅降低显示部分的开发工作量。
