树莓派2B铝合金防护外壳结构设计

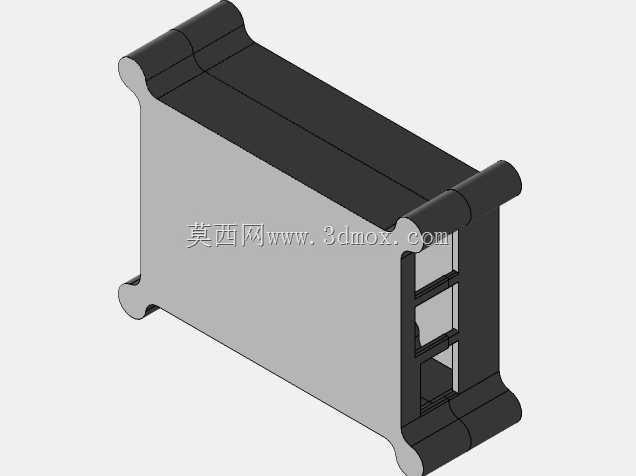

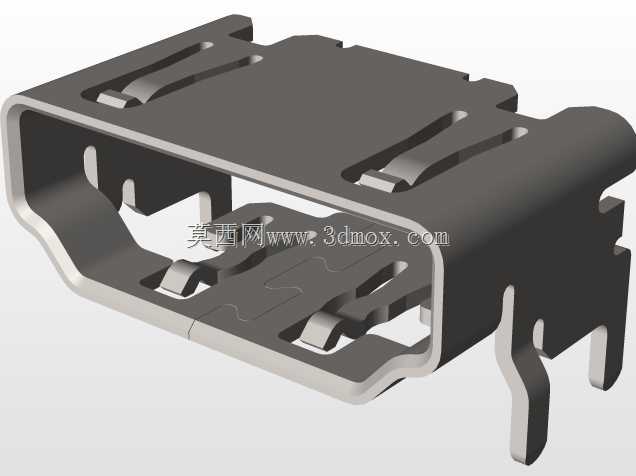

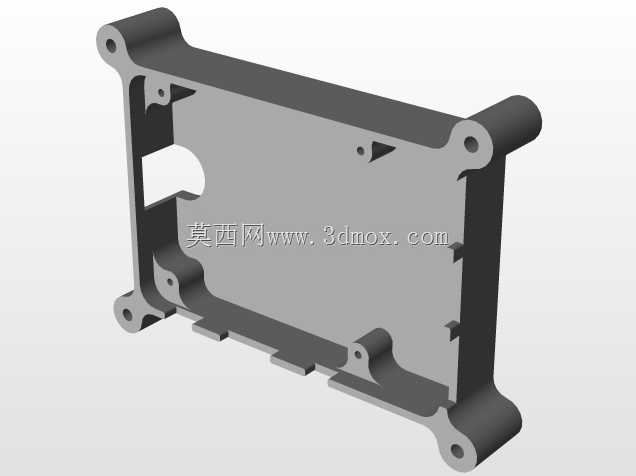

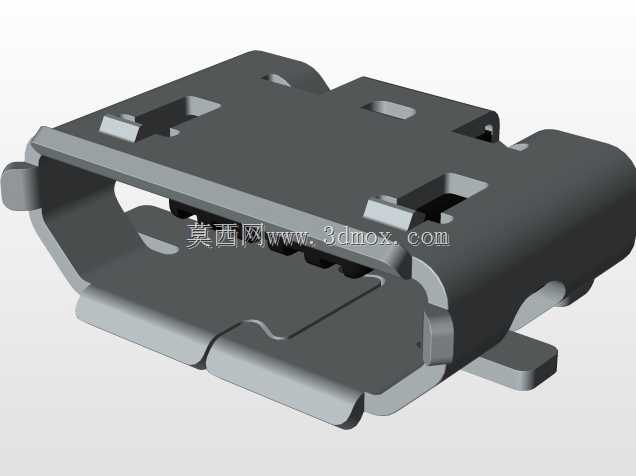

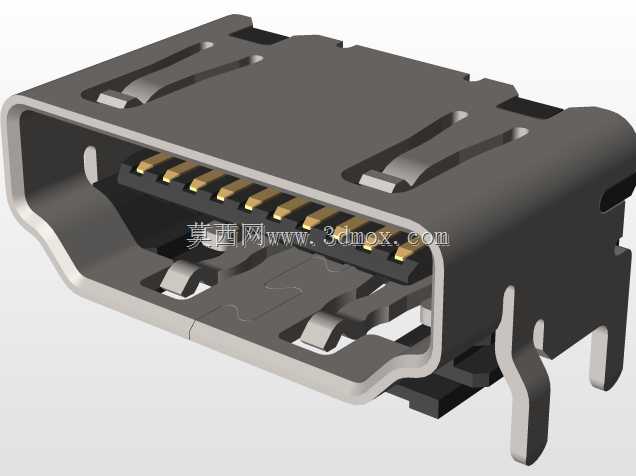

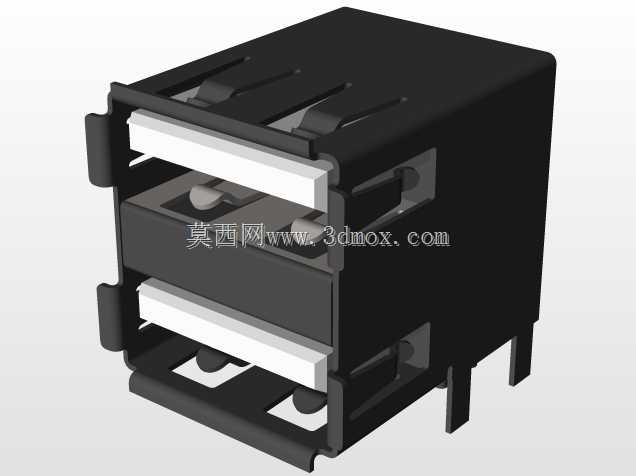

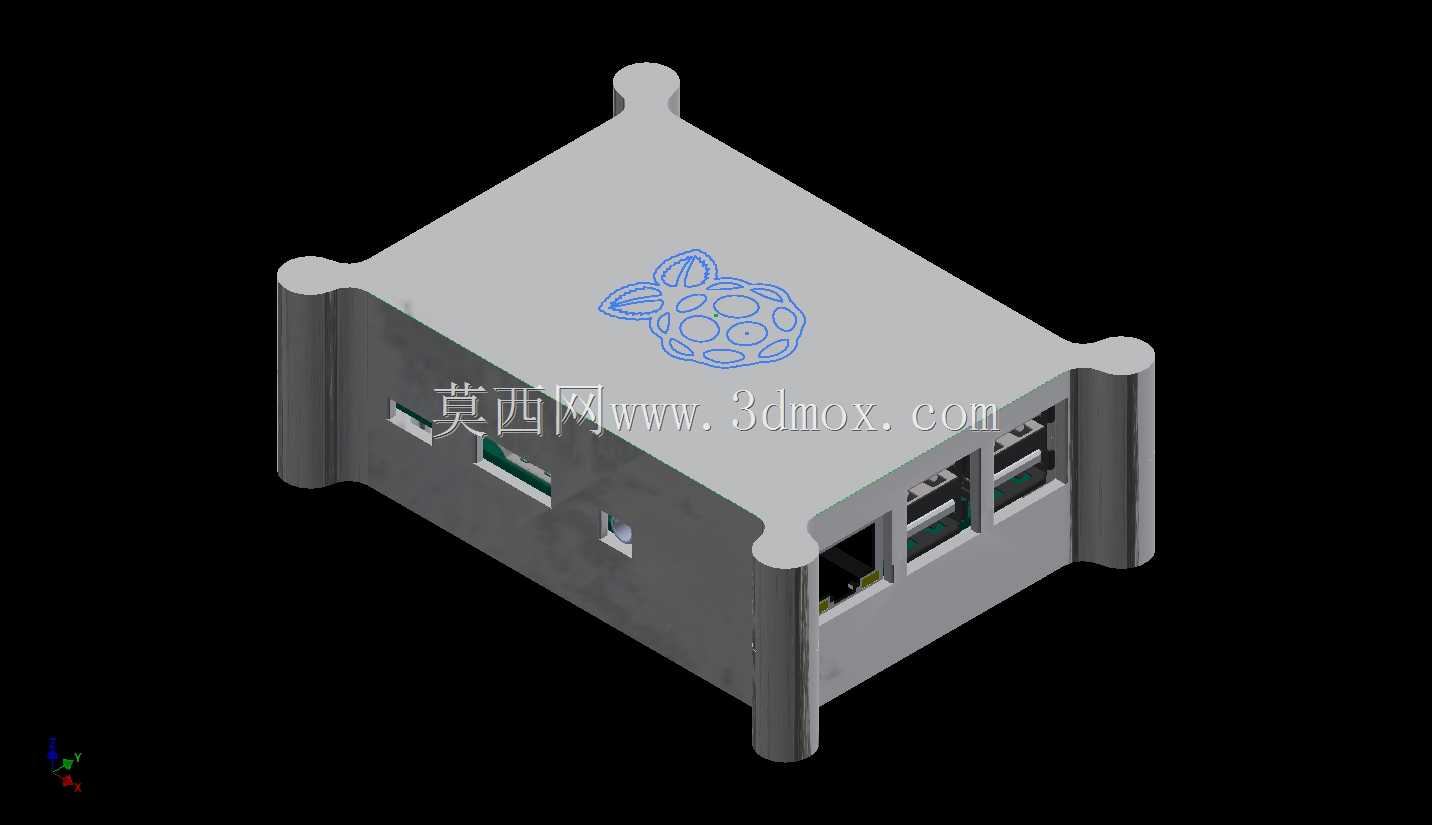

这款铝合金壳体是专为树莓派2B单板计算机设计的防护容纳结构，主要面向嵌入式开发、小型工控终端、DIY媒体播放器这类应用场景，解决裸板使用时易受磕碰、积灰、静电干扰的实际问题。壳体采用分体式结构设计，上盖与下壳通过侧边的安装柱实现定位锁紧，四个角位延伸出带安装孔的固定支脚，既可以作为桌面放置时的防滑支撑结构，也能通过支脚的通孔直接将整套设备固定在机柜内壁、设备安装板或者DIY项目的机架上，安装孔位的间距预留了标准M3螺丝的装配余量，适配常规的工控安装场景。从结构布局来看，壳体的侧壁精准对应树莓派2B板载的所有接口位置做了开口避让，包括以太网口、双USB接口、HDMI输出接口、Micro USB供电接口以及SD卡插拔位，所有开口的边缘都做了微小的倒角处理，避免插拔线材时刮伤线材外皮或者接口边缘，同时开口的尺寸公差控制在合理范围，既不会因为间隙过大导致防尘效果下降，也不会因为间隙过小出现接口对位不准、插拔卡滞的问题。上盖表面预留了树莓派标识的蚀刻区域，既可以作为产品识别标识，也不会额外增加壳体的外形凸起，保证外壳整体的平整性。壳体内部的腔体高度预留了足够的空间，除了容纳树莓派2B主板本身，还能兼容常规厚度的散热片安装，不会出现上盖压合后蹭到散热片或者板载元件的问题，铝合金材质本身的导热性能也能辅助主板工作时的热量散出，相比塑料外壳能更好地控制长时间运行下的主板温度。设计时充分考虑了数控加工的工艺可行性，所有的转角位置都预留了适配铣刀加工的圆角，没有出现无法加工的清角死角，壳体的壁厚保持均匀，避免加工过程中出现变形，侧边的固定柱与壳体本体一体化加工，不需要额外加装铜柱或者固定件，减少装配时的零件数量，用户只需要将主板对准内部的定位柱放置，再扣合上盖锁紧螺丝即可完成装配，整个装配过程不需要额外的辅助工具。
