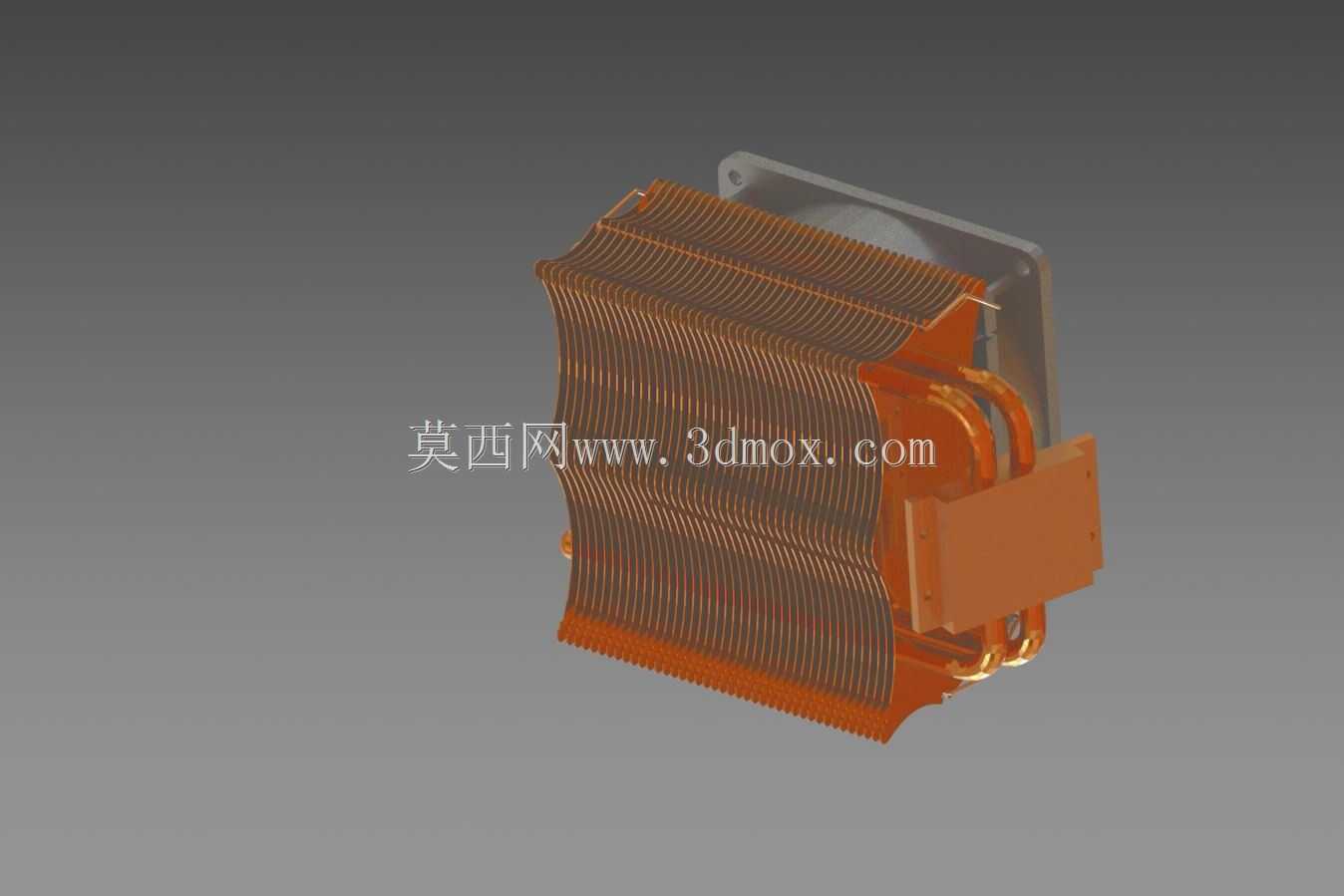

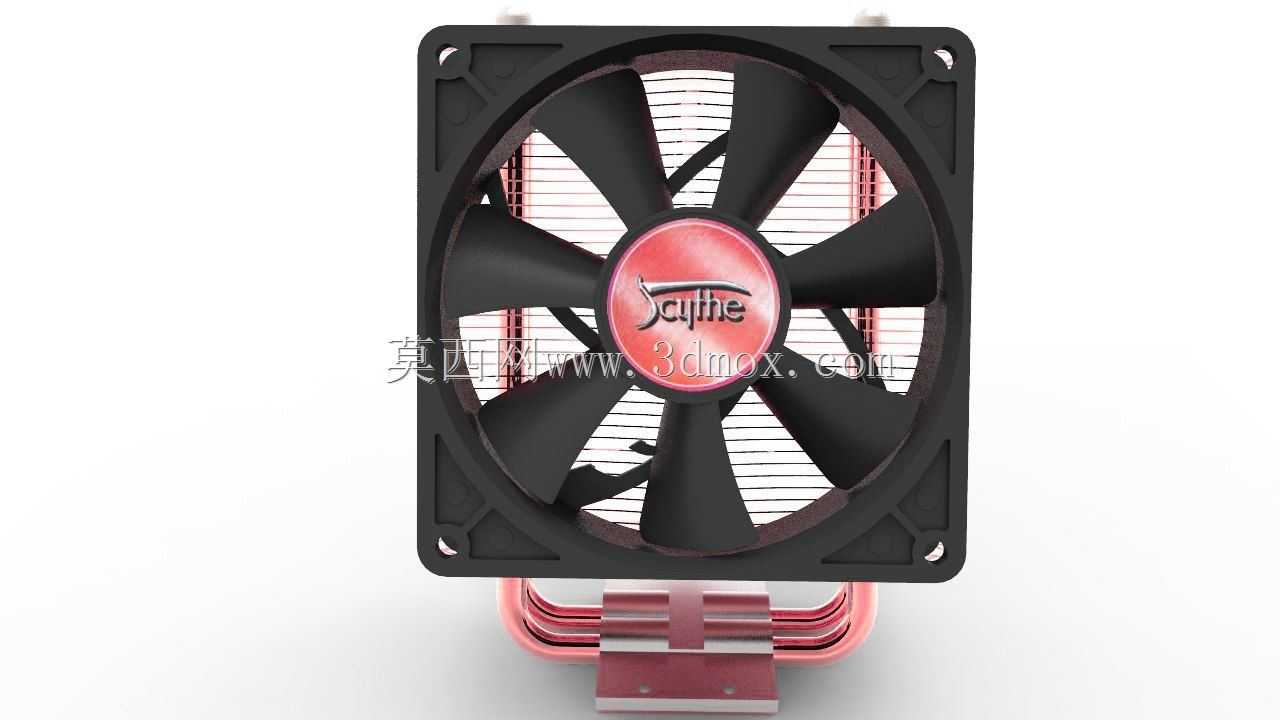

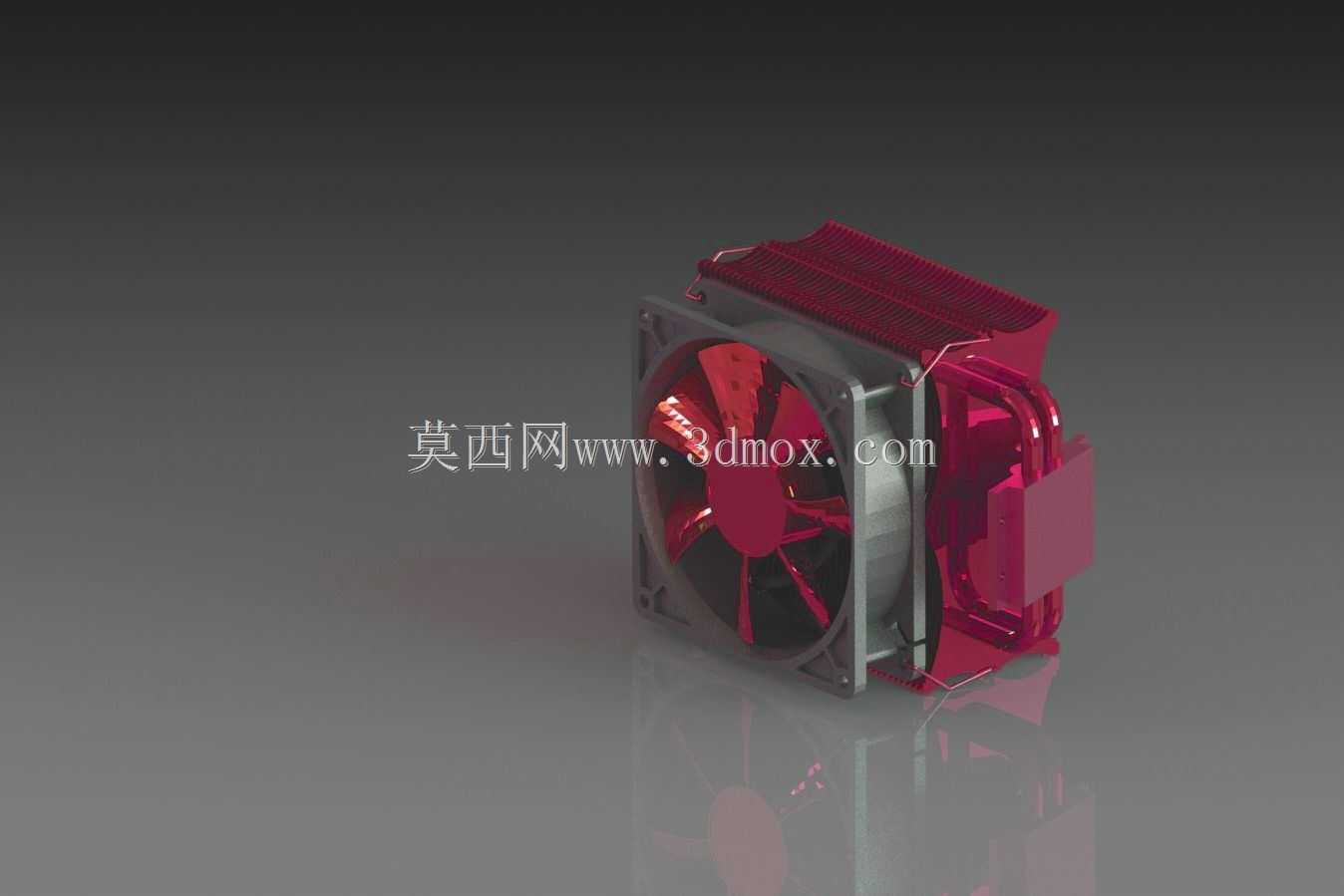

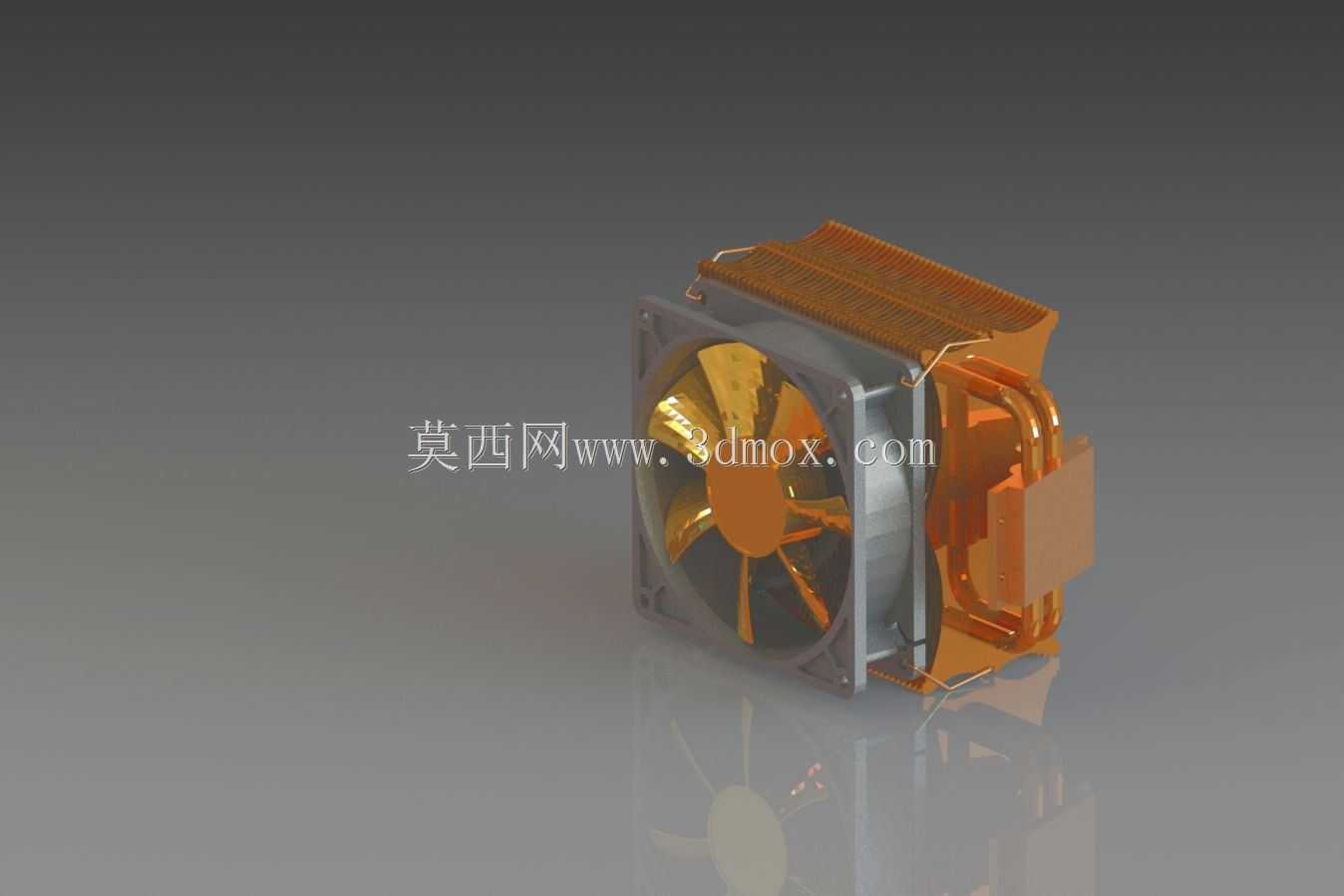

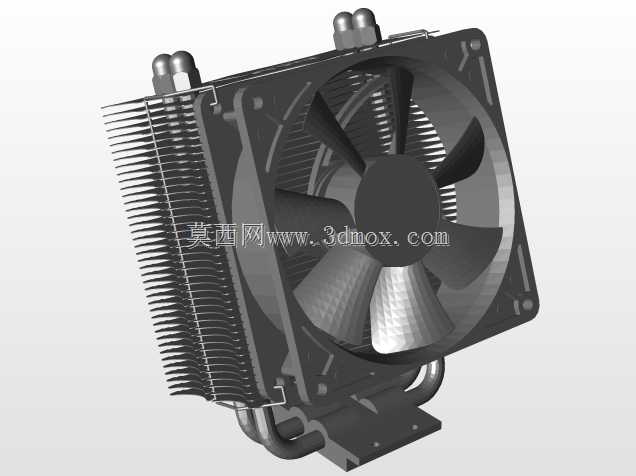

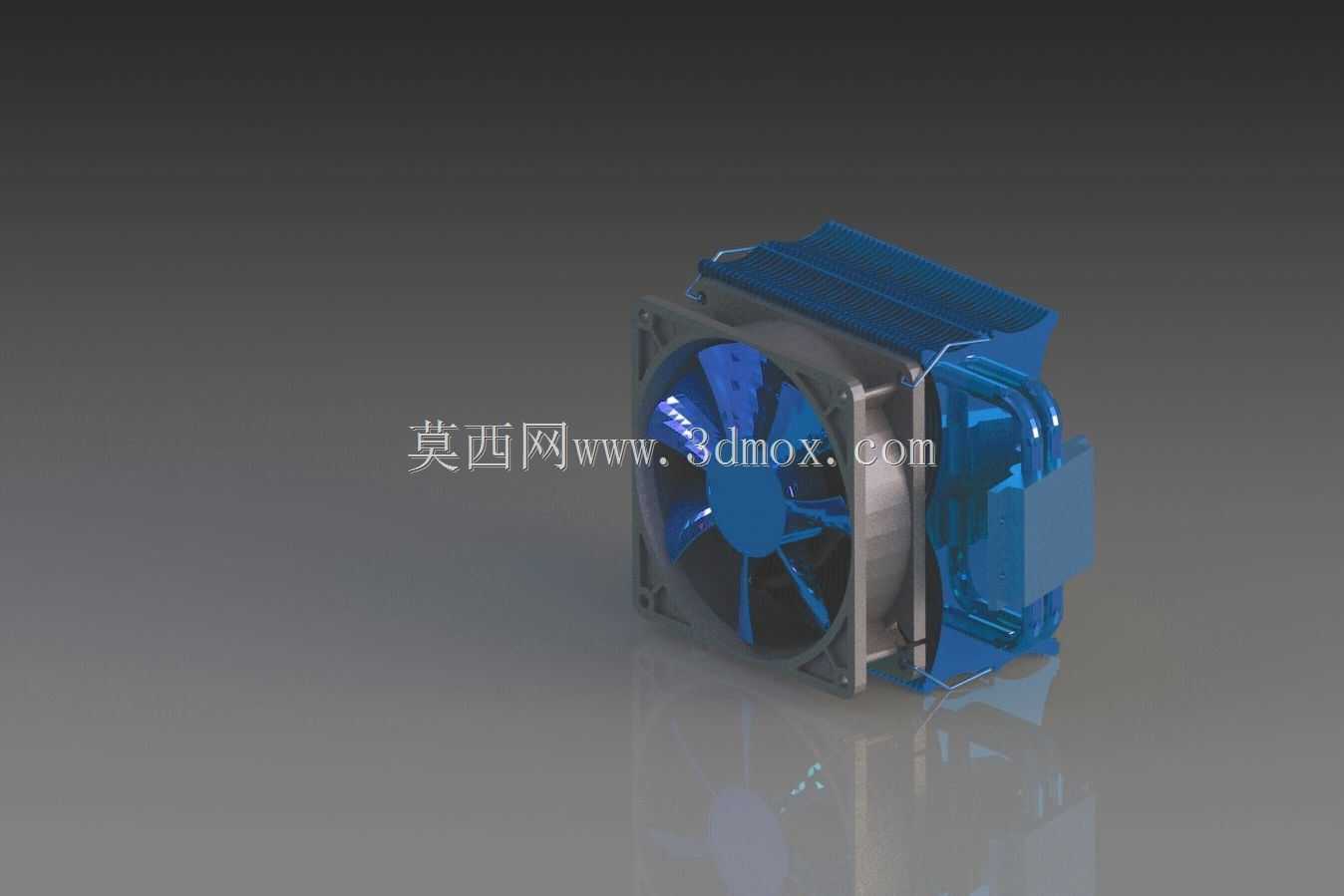

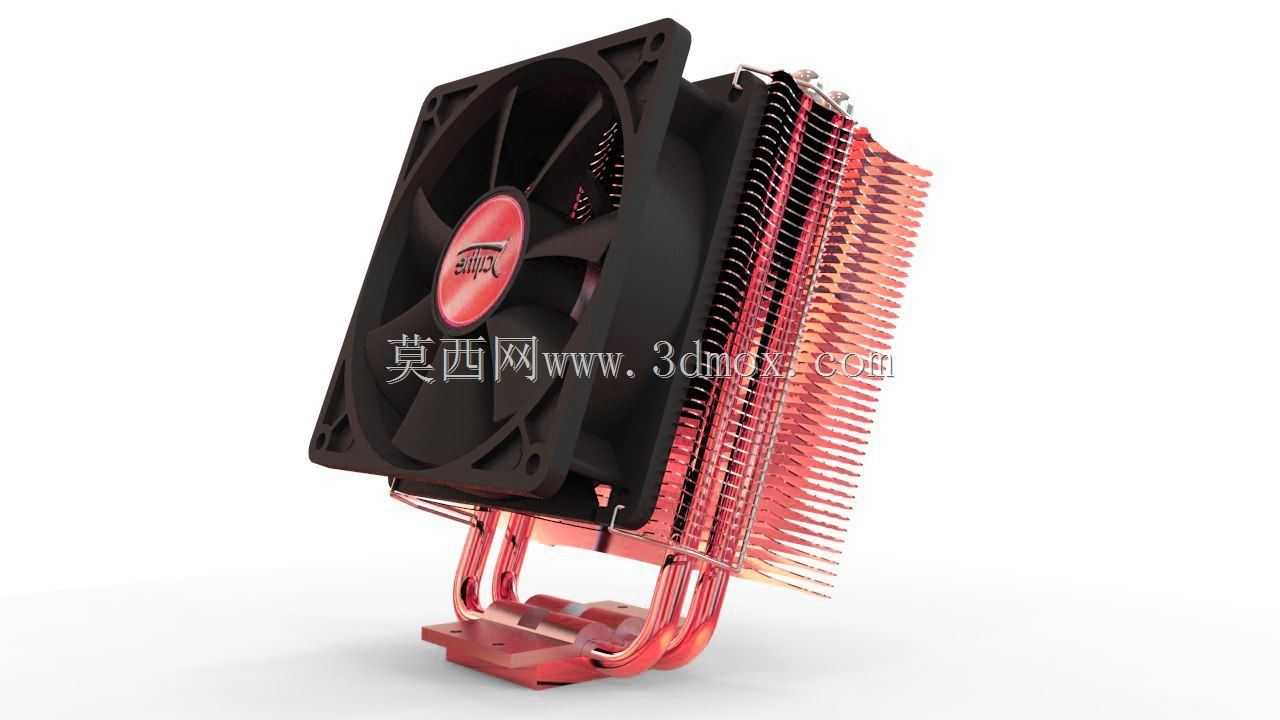

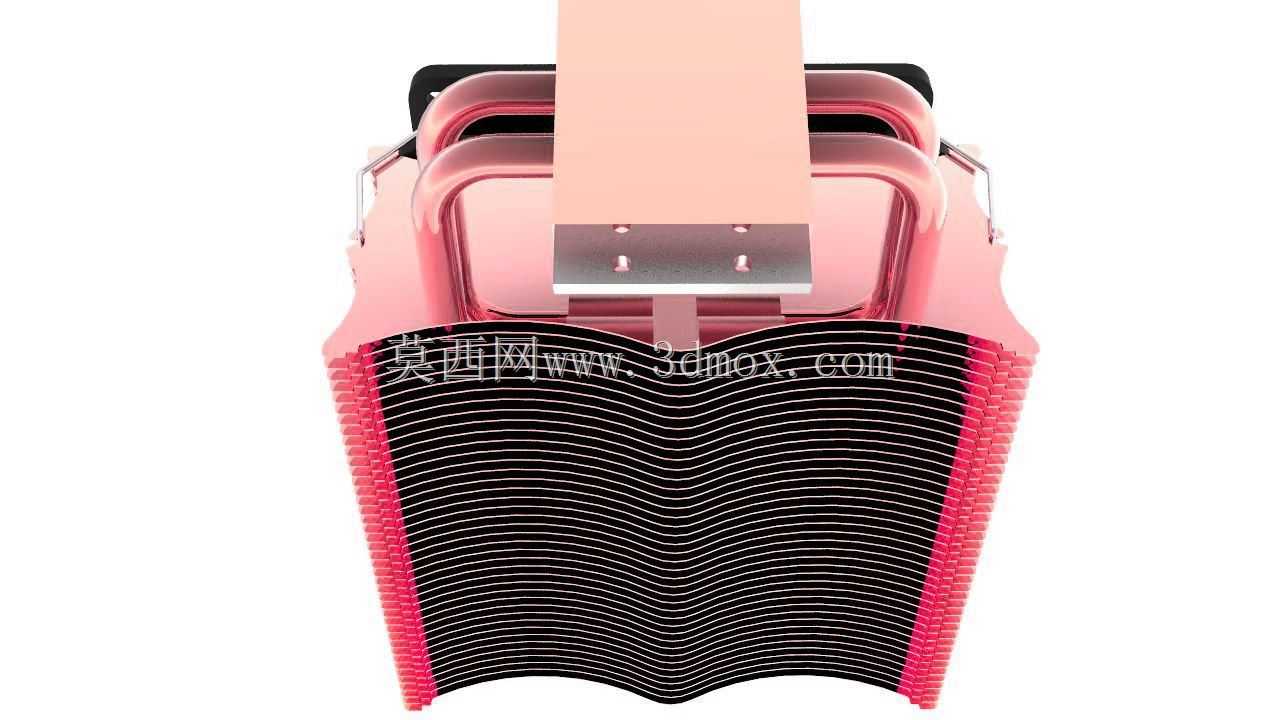

台式机CPU侧吹式铜管风冷散热器结构模型

这款侧吹式风冷散热器主要面向台式计算机主机的CPU散热场景，是常规台式主机、小型工作站等设备中替代原装下压式散热器的常见选型，适配绝大多数市售主流消费级CPU安装位，可满足常规办公、轻度内容创作、主流游戏运行场景下的处理器散热需求，避免处理器因持续高负载出现过热降频问题。从结构设计来看，该散热器采用四热管直触底座的核心导热路径，热管采用烧结铜工艺制作，内部填充相变工质，可快速将CPU核心表面的热量传导至上方的铝制散热鳍片组，鳍片采用穿fin工艺与热管紧密结合，单组鳍片预留均匀通风间隙，配合侧边安装的92mm规格轴流风扇形成定向风道，可将热量直接顺着鳍片间隙导向机箱后部排风位，不会像下压式散热器那样将热量吹散在CPU周边区域，能有效降低主板供电模块、内存周边的积热问题。设计阶段首先明确了安装边界约束，整体高度控制在155mm以内，可兼容绝大多数ATX、MATX机箱的CPU散热限高要求，底座扣具预留多平台安装孔位，可适配不同年代、不同针脚的主流消费级处理器平台，安装时无需额外对主板进行打孔改装，通过配套的塑料卡扣或金属背板即可完成固定，扣具压力经过调校，既可以保证底座与CPU顶盖紧密贴合，又不会因压力过大导致PCB变形。风扇采用液压轴承结构，扇叶做了动平衡校准，运行时的振动幅度控制在较低区间，扇叶边缘采用导流切角设计，可降低气流切割产生的风噪，风扇供电采用标准4pinPWM接口，可根据处理器实时温度自动调整转速，兼顾散热效率与运行噪音表现。鳍片组表面做了镀铜抗氧化处理，长期使用不会出现铝制鳍片氧化发黑、导热效率下降的问题，热管与鳍片的结合处做了压合加固，不会因长期冷热交替出现鳍片松动、接触热阻升高的情况。底座表面做了镜面抛光处理，安装时搭配薄薄一层导热硅脂即可填充CPU顶盖与底座之间的微观空隙，减少接触界面的热阻，保证热量传导路径顺畅。整体结构没有易损的活动部件，除风扇轴承存在常规使用寿命外，导热结构可长期稳定工作，不需要定期维护更换，适合普通装机用户、小型办公设备批量装机的选型参考，建模时完整还原了热管弯折弧度、鳍片排布密度、风扇安装卡扣、底座扣具的所有细节，可用于电脑硬件结构教学、装机方案模拟、散热性能仿真分析等场景。
