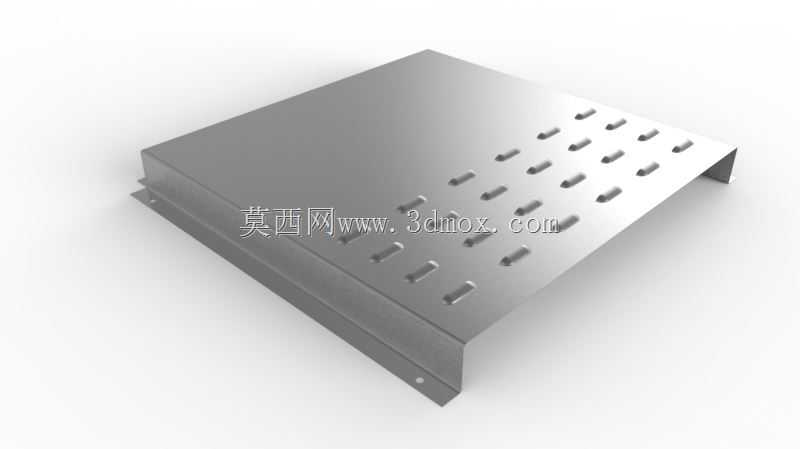

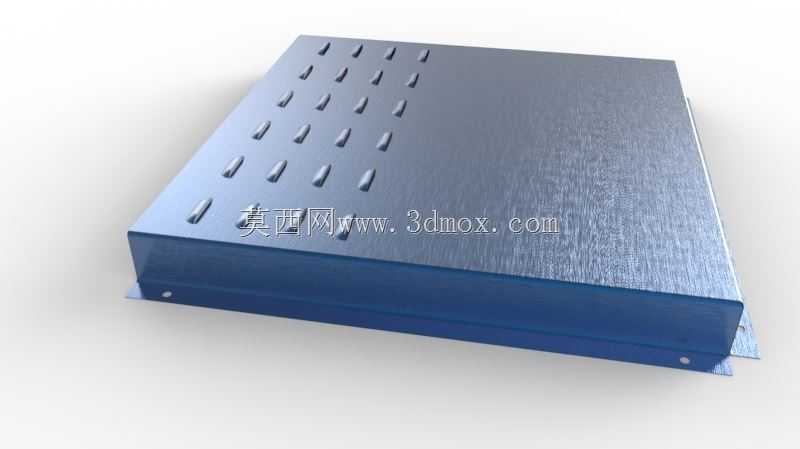

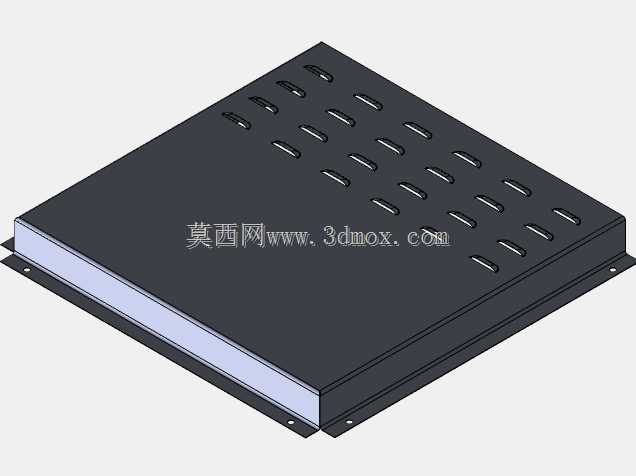

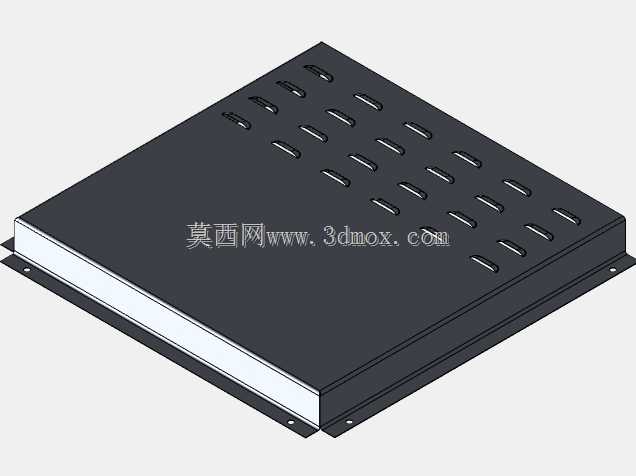

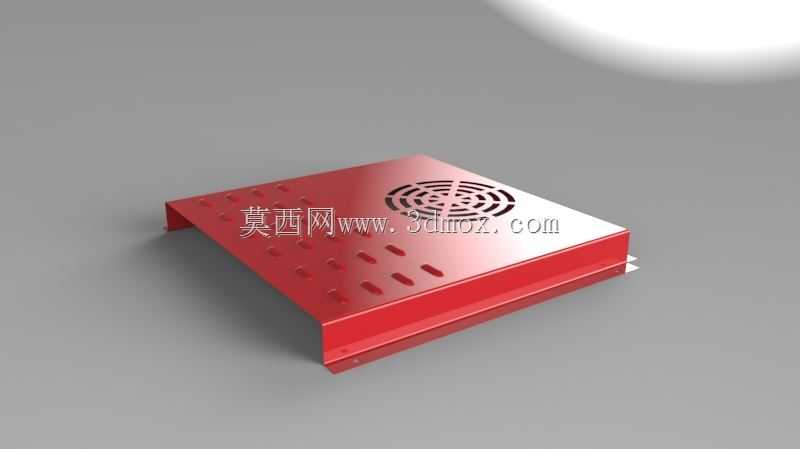

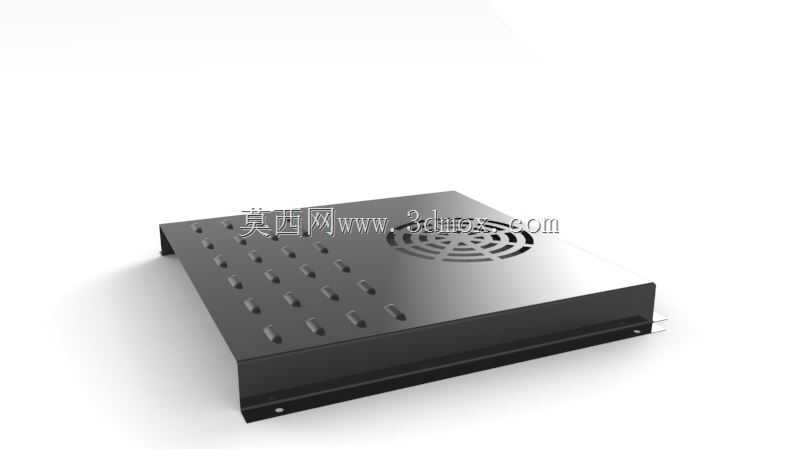

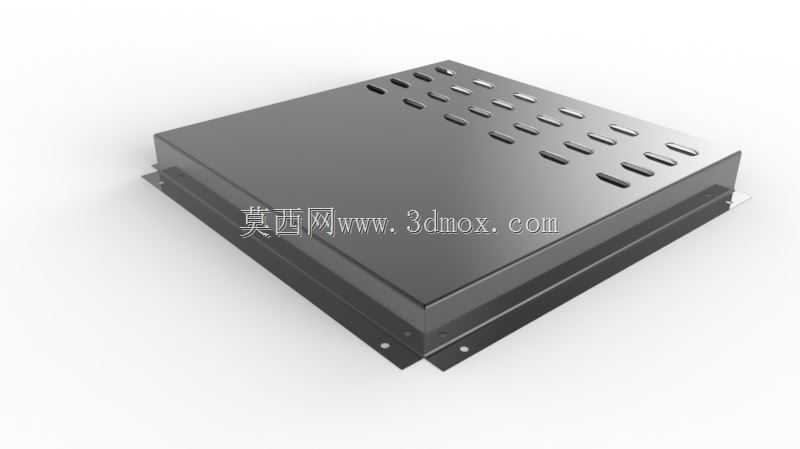

钣金折弯式金属百叶通风散热盖板

这类带百叶冲孔的折弯金属盖板，常应用在电气柜、户外设备机箱、小型工业机组的外罩部位，核心作用是在封闭壳体的基础上，兼顾内部热量散出与外部杂物遮挡的需求，避免大颗粒灰尘、飞溅碎屑直接落入设备内部，同时保证内外空气流通的通路顺畅。从结构设计来看，整体采用薄金属板一体折弯成型，边缘预留的折边一方面提升整板的结构刚性，减少薄板材受外力产生的形变翘曲，另一方面折边上的安装孔位可以直接配合螺丝完成与设备壳体的固定，安装时不需要额外加装支撑框架，适配常规机箱的侧壁、顶面安装边界，折边高度根据常规机箱的密封需求设置，刚好可以贴合壳体安装面的密封胶条位置，避免雨水、粉尘从安装缝隙渗入。百叶冲孔采用同向斜向凸起的结构，每个冲孔的凸起方向统一朝向斜下方，户外使用时可以顺着凸起的斜面引导溅落的水流向外排出，不会顺着冲孔缝隙流入设备内部，冲孔的排布采用错位阵列方式，在保证通风开孔总面积满足散热风量要求的前提下，尽可能减少整板的强度损失，避免开孔过于集中导致板材受力后出现变形。设计过程中没有采用额外拼接的通风组件，所有百叶结构直接在整板上冲压成型，减少了后续装配的零件数量，也避免了拼接缝隙带来的密封隐患，手工排布冲孔位置时，特意避开了折边的折弯应力区域，防止冲孔距离折弯线过近导致折弯时出现板材撕裂、孔位变形的问题。实际选型使用时，这类盖板可以直接替换同尺寸的封闭盖板，不需要改动原有设备的安装孔位，对于内部发热功率不大、不需要强制风冷的设备，依靠自然通风就能满足散热需求，相比网格状的通风盖板，百叶结构的防异物能力更强，凸起的翻边也能提升板材局部的刚性，整板的抗凹陷能力比同厚度的平冲孔网格板高出不少，日常设备维护时也更容易清理表面积攒的灰尘，顺着百叶的倾斜方向擦拭就能将缝隙间的浮尘带出，不需要拆解盖板就能完成日常清洁。
