高精度机械式游标卡尺结构设计

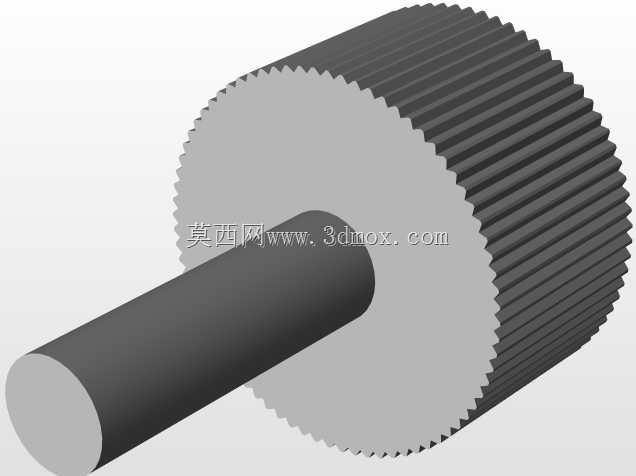

游标卡尺是机械加工、装配调试、质检环节中应用最广泛的接触式长度测量器具，可覆盖工件内外径、深度、台阶差等多维度尺寸检测需求，从普通五金维修车间到精密机加工生产线，从职业院校实训工位到计量室日常校准场景，都能见到这类量具的使用身影。这款机械式游标卡尺采用经典的滑动式结构设计，主尺与游标尺通过精密导轨配合实现相对滑动，尺身端部整合了内测量爪、外测量爪与深度测杆三类测量端，无需更换测头即可完成不同类型的尺寸检测，大幅提升现场测量的操作效率。设计过程中重点考量了滑动副的配合间隙控制，主尺刻度面与游标尺基准面的平面度公差控制在微米级，避免滑动过程中出现卡滞、晃动导致的测量误差，同时在游标尺上方设置了锁紧螺钉，测量完成后可固定游标尺位置，方便读数记录与尺寸复核。尺身刻度采用公制刻度排布，主尺刻度间隔1mm，游标尺分度值对应常规机械式卡尺的常用精度等级，可满足绝大多数常规加工场景的尺寸检测精度要求，无需依赖电源即可完成测量作业，适配车间复杂的作业环境，不存在电子数显卡尺易受油污、电磁干扰、电量不足影响的问题。从安装与使用边界来看，这款卡尺的量程覆盖0-150mm的常规测量范围，尺身整体采用轻量化结构设计，单手握持即可完成测量操作，外测量爪的测量面经过精密研磨，平面度与平行度符合通用量具的精度要求，测量工件外径时可保证两个测量面与工件被测表面完全贴合，减少测量力带来的读数偏差；内测量爪采用刀口形设计，可伸入狭窄的内孔、槽口位置完成内径尺寸测量，避免普通平口测爪无法进入小尺寸内腔的问题；尾部深度测杆与主尺端面保持齐平基准，测量盲孔深度、台阶高度时，将主尺端面贴合在工件基准面上，滑动游标尺带动深度测杆接触被测底面即可直接读数，无需额外换算基准差值。整体结构没有冗余的复杂零件，日常维护仅需定期清洁滑动导轨、涂抹少量防锈润滑油即可长期保持测量精度，适合作为生产现场的常备通用量具使用，建模过程中完整还原了尺身刻度、锁紧结构、各测量端的形位特征，可作为机械结构教学、量具认知演示、虚拟装配实训的数字化模型使用，也可用于工装设计场景中模拟测量操作的空间干涉校验。
