模拟赛车用H型换挡操纵机构

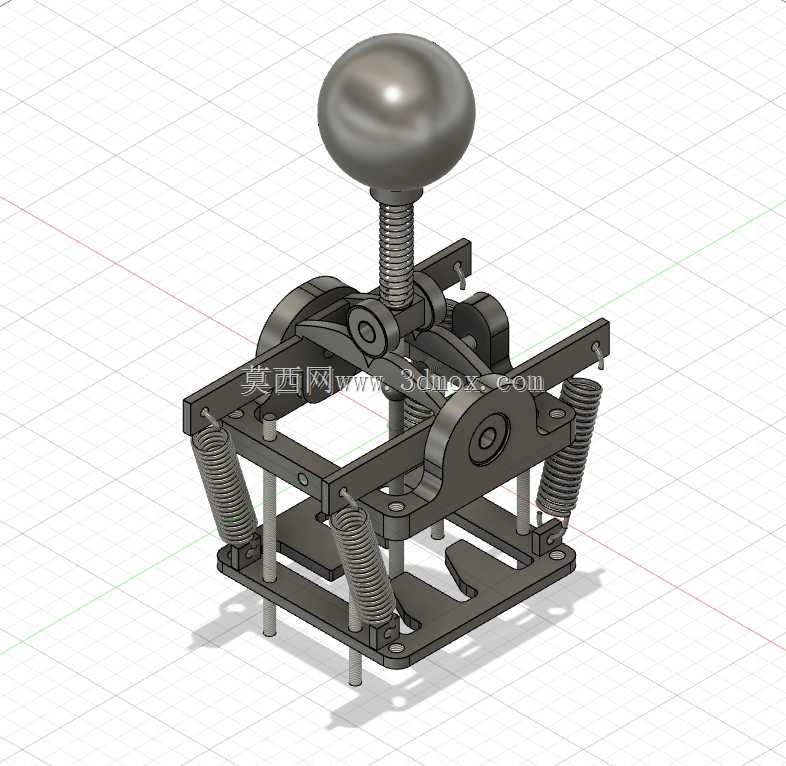

这款H型换挡操纵机构主要面向模拟赛车娱乐场景设计，核心作用是为赛车模拟设备提供接近真实手动变速箱的换挡操作手感，还原实车换挡时的档位吸入感、行程反馈与档位定位触感，让模拟驾驶参与者获得更贴近真实赛车的操作体验。从结构设计来看，该机构采用底部平板式安装基座，四根带支撑柱的安装脚预留了标准安装孔位，可直接固定在模拟赛车座舱的安装台面上，安装边界适配主流模拟驾驶设备的安装孔距，不需要额外制作复杂转接件即可完成装配。机构核心的档位导向槽采用H型布局，完全复刻传统手动变速箱的档位排布逻辑，换挡杆在槽内的移动行程经过反复调校，横向选档行程与纵向挂档行程的比例匹配真实乘用车手动变速箱的操作比例，避免出现行程过长操作拖沓或是行程过短容易误挂档的问题。复位结构采用多组圆柱螺旋压缩弹簧布置在基座四周，分别对应选档与挂档两个动作方向的复位力输出，弹簧刚度经过匹配调校，既能够保证换挡杆在脱离档位后自动回到中位选档位置，又不会因为弹簧力过大导致换挡操作需要施加过大的操作力，长时间操作也不易产生疲劳感。换挡杆顶部采用球形握头，握头直径贴合成年人手掌抓握的人机工程尺寸，表面做圆弧过渡处理，抓握时没有硌手的棱角，操作时的施力角度自然贴合手腕的活动范围。档位定位结构采用凸轮与弹簧顶销配合的形式，在每个档位位置都设置了对应的定位凹坑，当换挡杆移动到对应档位位置时，顶销在弹簧作用下卡入凹坑，传递清晰的档位入位反馈，同时能够在没有施加换挡力的时候保持档位位置稳定，不会出现自行跳档的情况。整个机构的运动副都做了间隙适配设计，既保证各活动部件运动顺畅无卡滞，又控制了各铰接位置的旷量，避免操作时出现松散的虚位感，整体反馈扎实紧致。在实际应用中，该机构可以搭配通用的模拟赛车信号采集模块使用，将各档位的位置信号转化为电信号输入模拟驾驶系统，直接适配主流的赛车模拟软件，不需要额外做复杂的信号适配。
