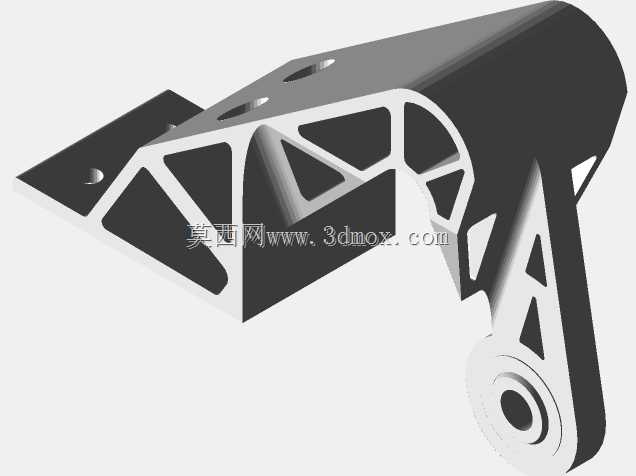

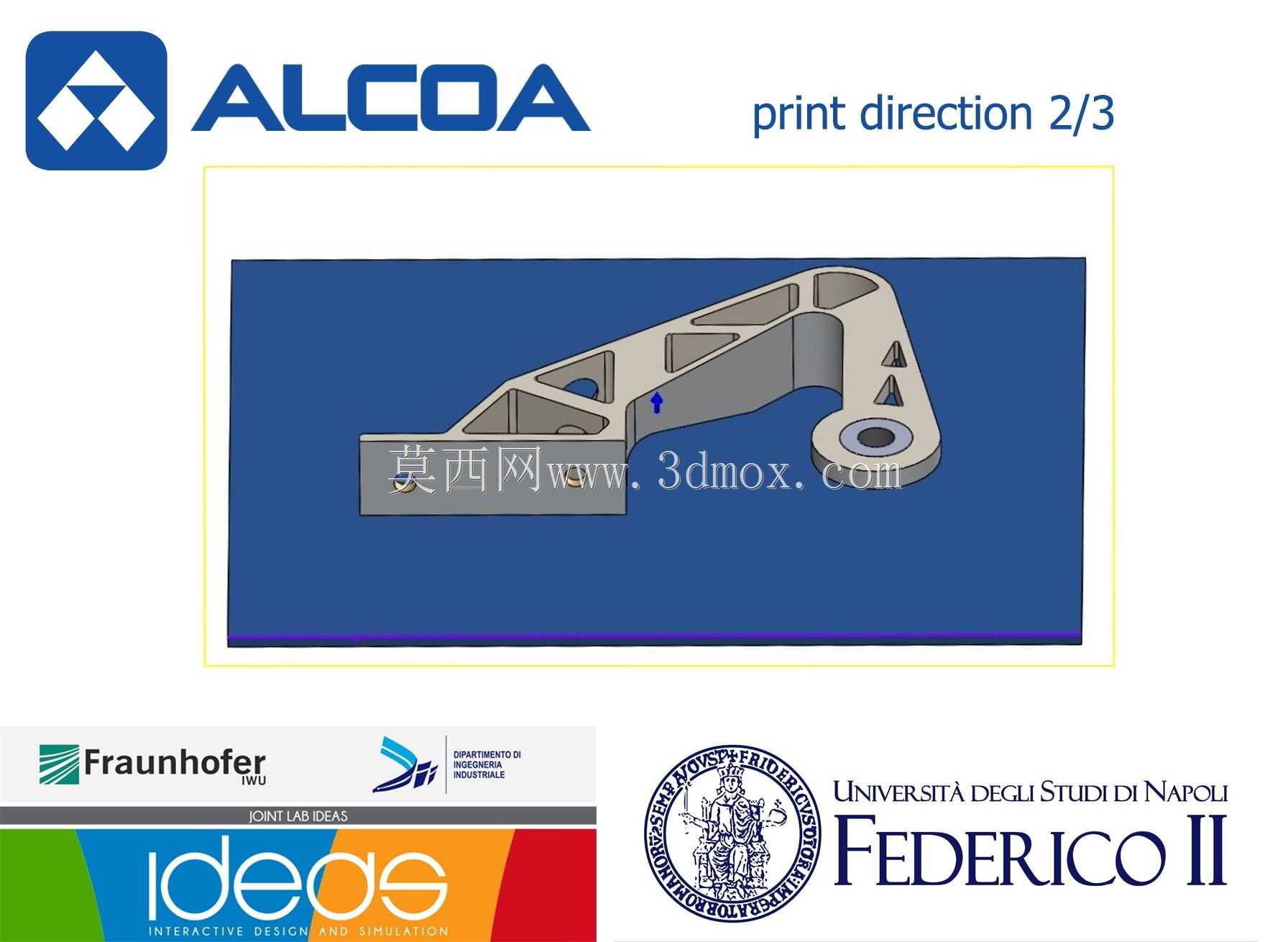

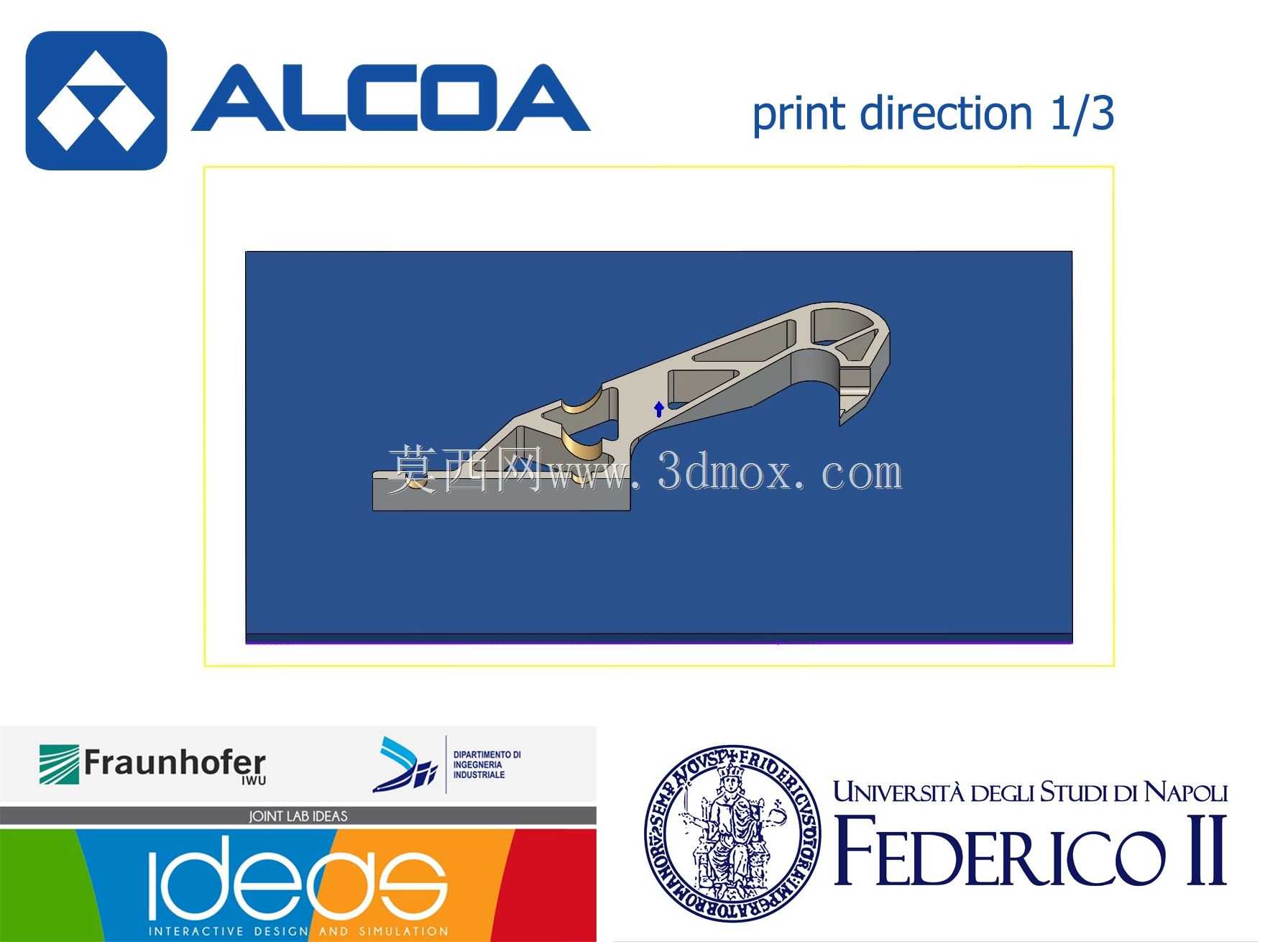

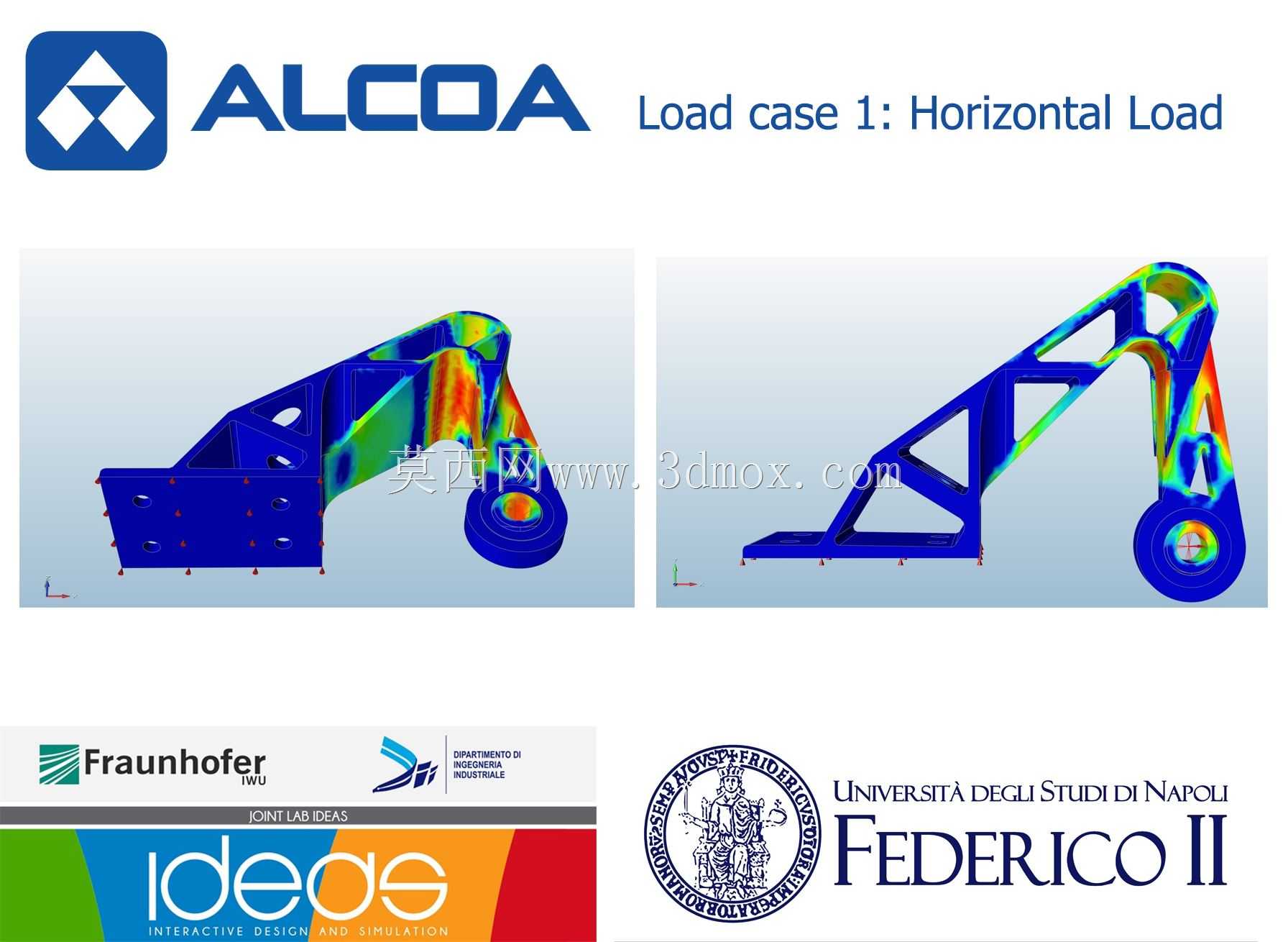

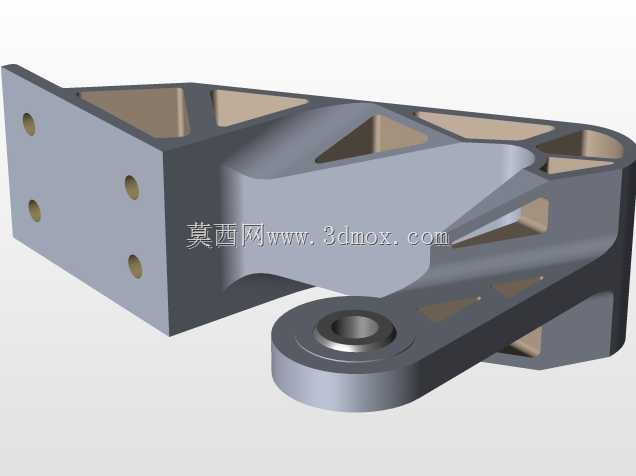

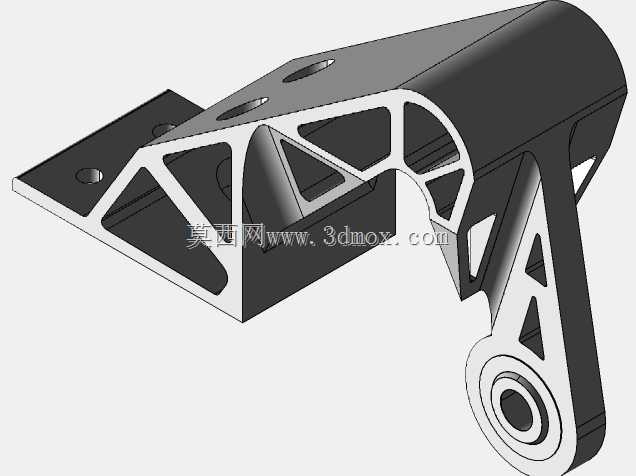

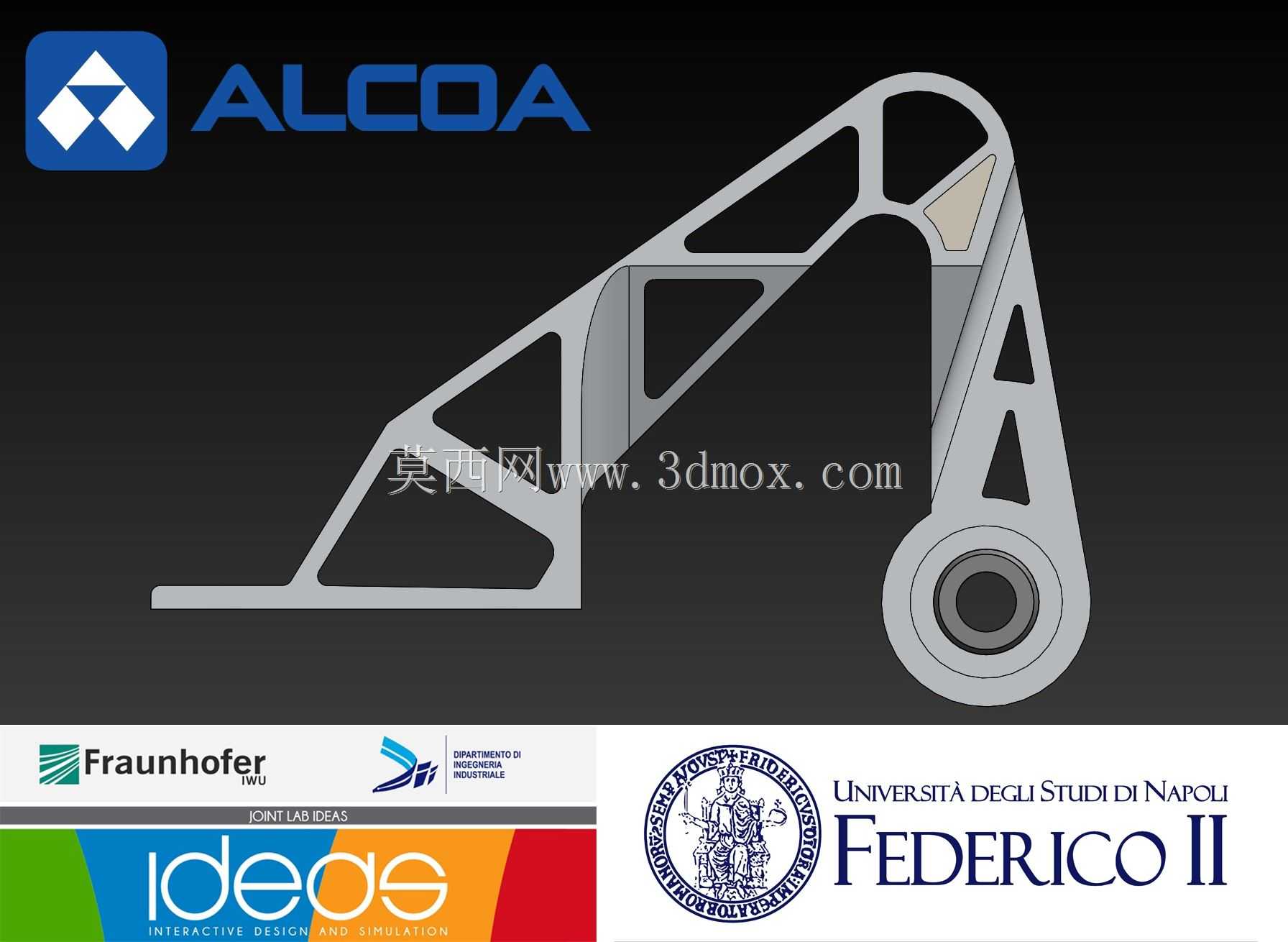

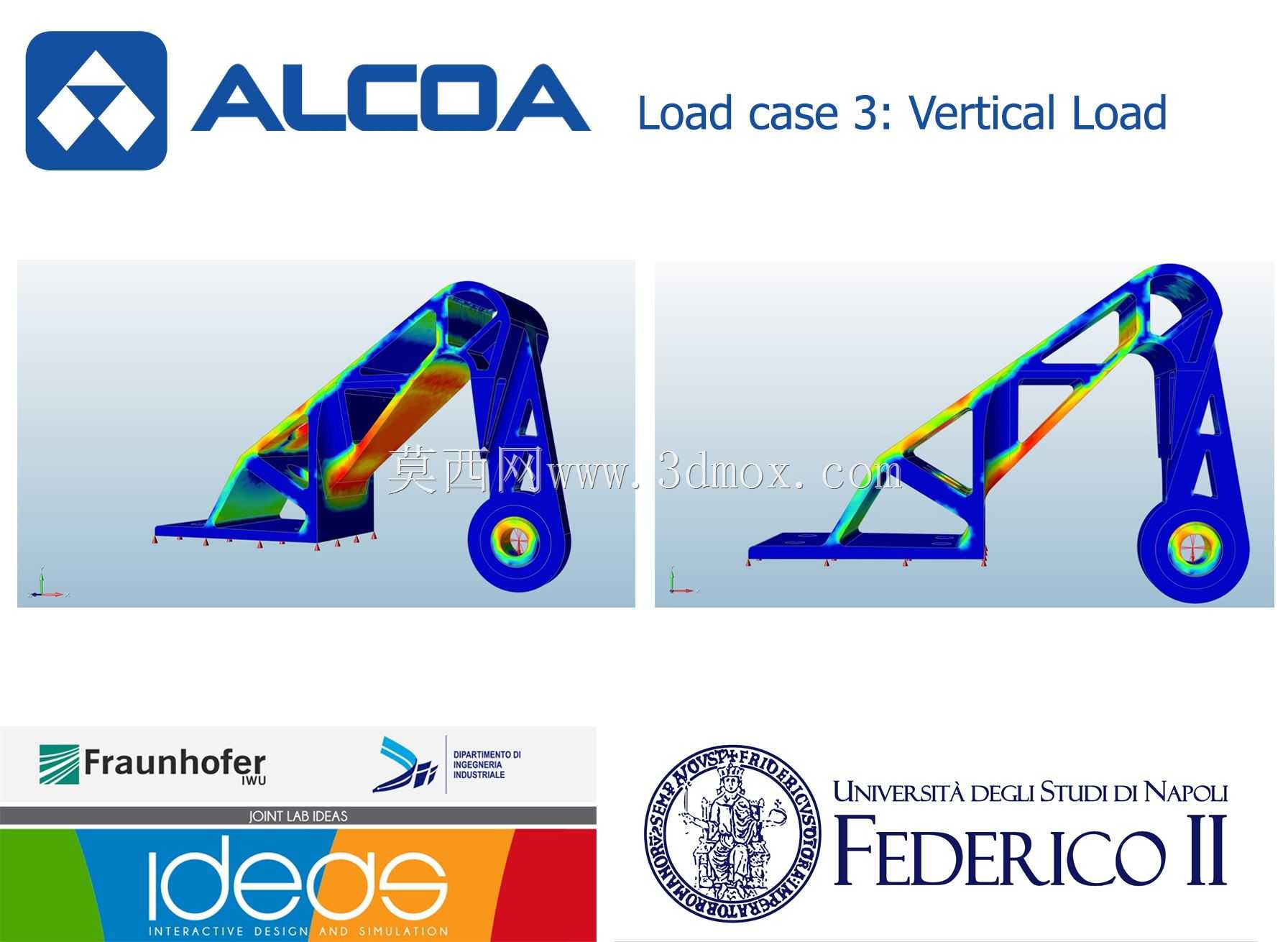

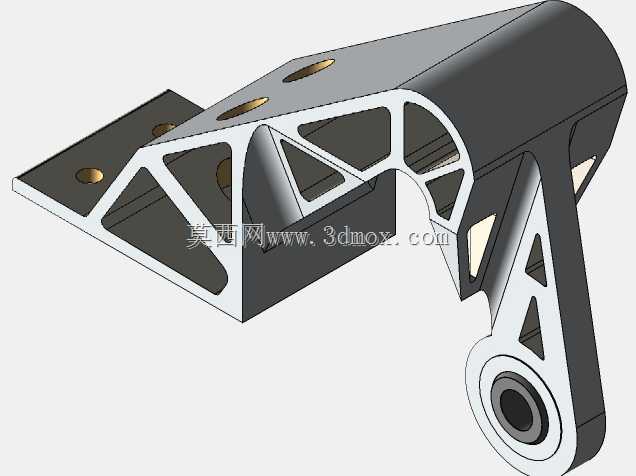

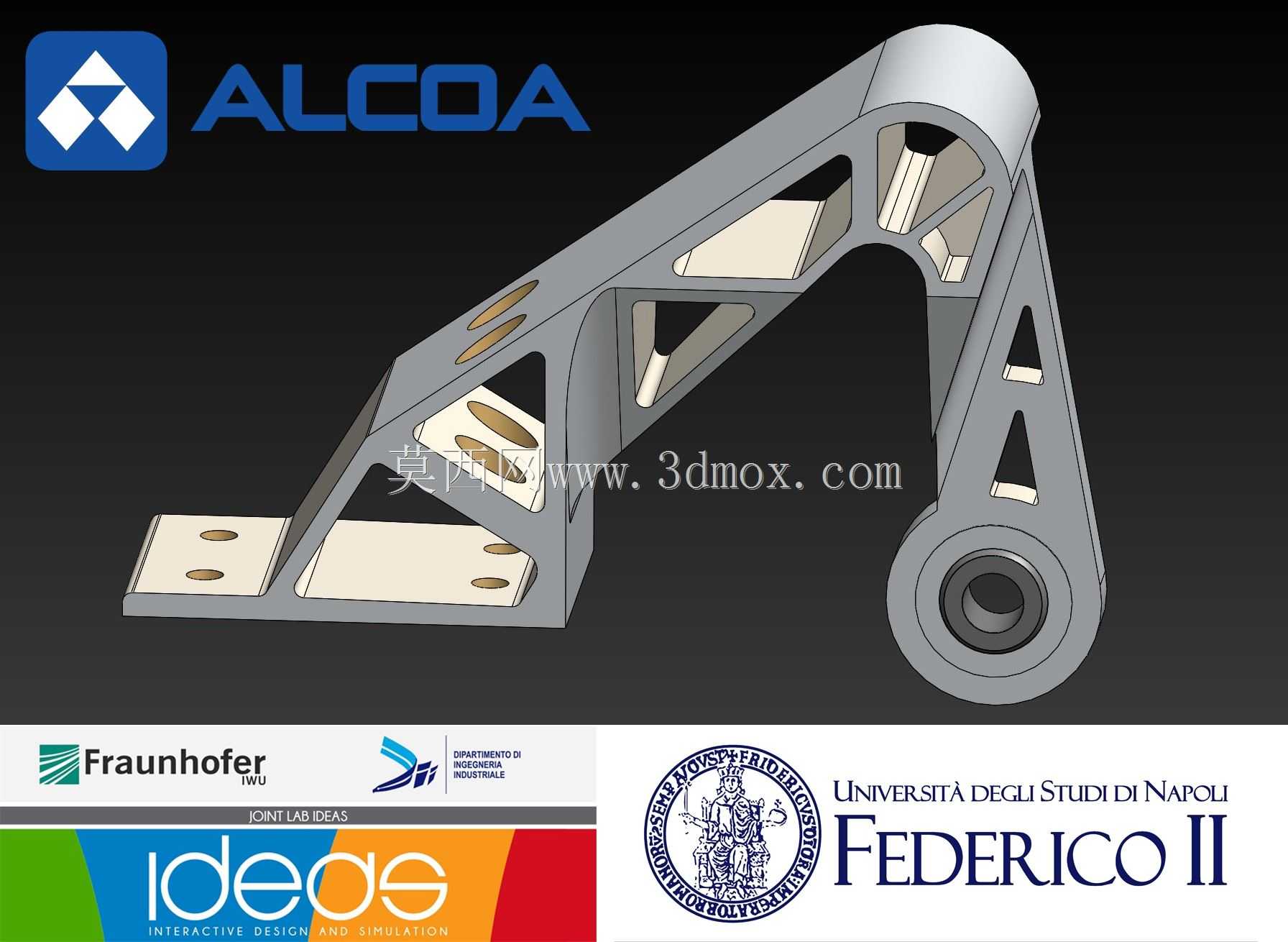

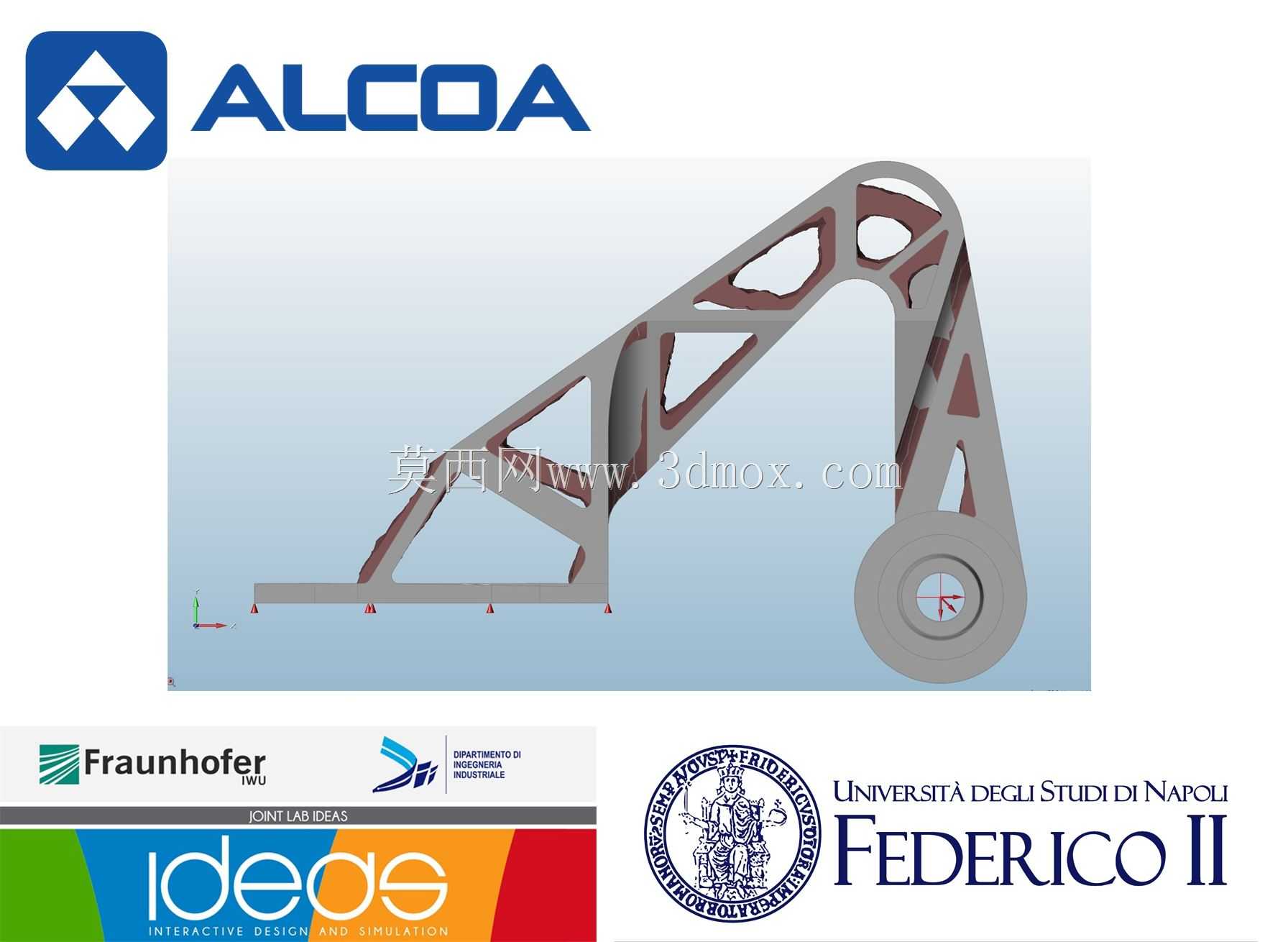

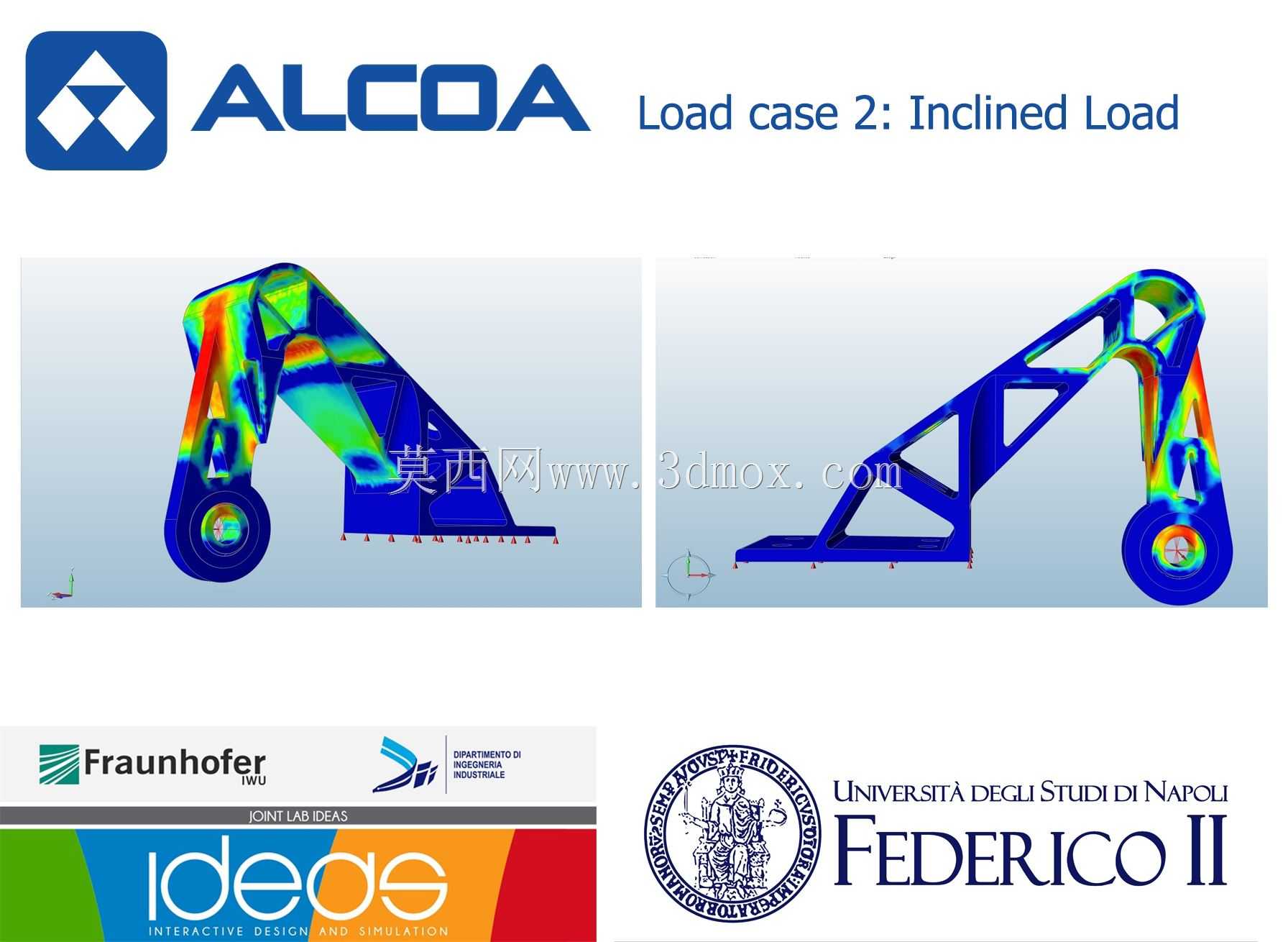

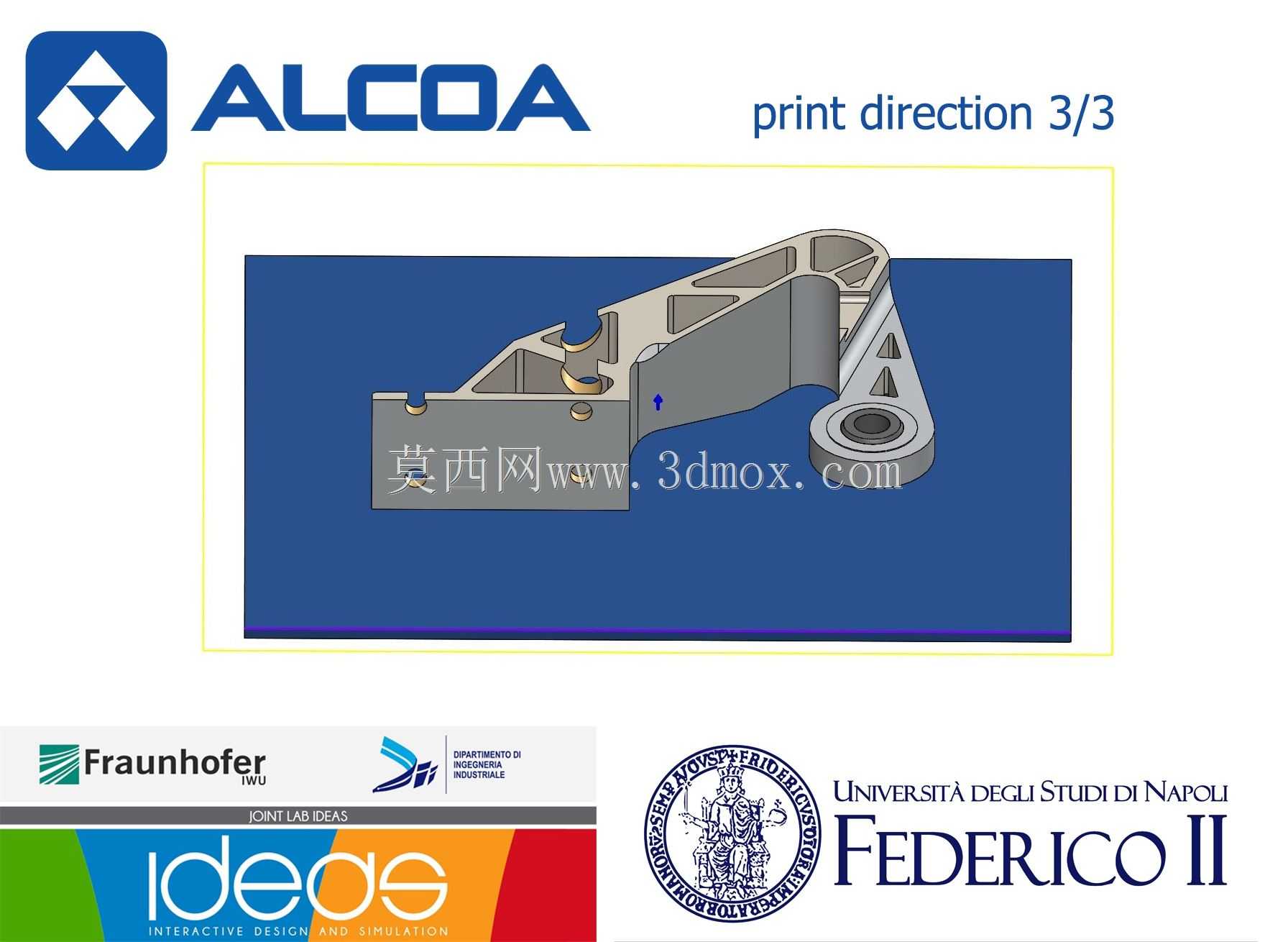

该轴承支撑构件主要应用于航空机载紧固系统领域,承担转轴类部件的定位承载与载荷传递作用,在航空结构件减重需求严苛的场景下,替代传统等截面铸造或铣削支架,在保证承载安全系数的前提下大幅降低结构自重。从实际装机使用场景来看,这类支架需要同时承受转轴转动带来的径向交变载荷、机身振动带来的多方向冲击载荷,以及温度交变下的结构形变应力,因此结构设计阶段需要平衡刚度、强度与自重三者的关系。设计过程中采用DFAM面向增材制造的优化思路,先通过有限元求解器对原始承载工况进行拓扑迭代,在给定的安装边界、载荷输入、安全系数约束下,剔除不受力的冗余材料区域,最终形成带三角形镂空加强筋的异形承力结构,所有镂空区域均做了圆弧过渡处理,避免应力集中导致的疲劳失效。构件的安装边界分为两个部分:下端为带两个安装孔的平直法兰面,用于与机身基体结构通过紧固件刚性连接,上端为同轴的轴承安装筒,内孔尺寸匹配对应规格的滚动轴承外径,安装筒与下端法兰之间通过变截面的斜向承力臂连接,承力臂内部的镂空筋格沿主应力迹线方向排布,最大化材料的利用效率。从结构特性来看,优化后的构件在相同承载能力下自重较原始实心结构降低超过40%,所有非安装面均无需后续二次加工即可满足增材制造的成型要求,筋格的壁厚均匀性控制在成型工艺允许的范围内,避免打印过程中出现翘曲变形。需要注意的是,这类优化结构的安装孔位同轴度、轴承安装孔的圆柱度均有较高公差要求,设计阶段预留了精加工余量,安装时需要保证下端法兰面与轴承孔轴线的垂直度,避免轴承安装后出现偏载导致的早期磨损。结构的转角位置均设置了合理的铸造或打印圆角,既减少成型过程中的应力集中,也能降低长期交变载荷下的疲劳裂纹萌生概率,承力臂上的减重孔并非规则几何形状,完全跟随拓扑优化后的应力分布走向,在保证结构刚性的前提下尽可能去除非必要材料,适配航空领域对构件自重的严苛控制要求。
