带RGB发光效果的电竞桌面鼠标垫结构设计

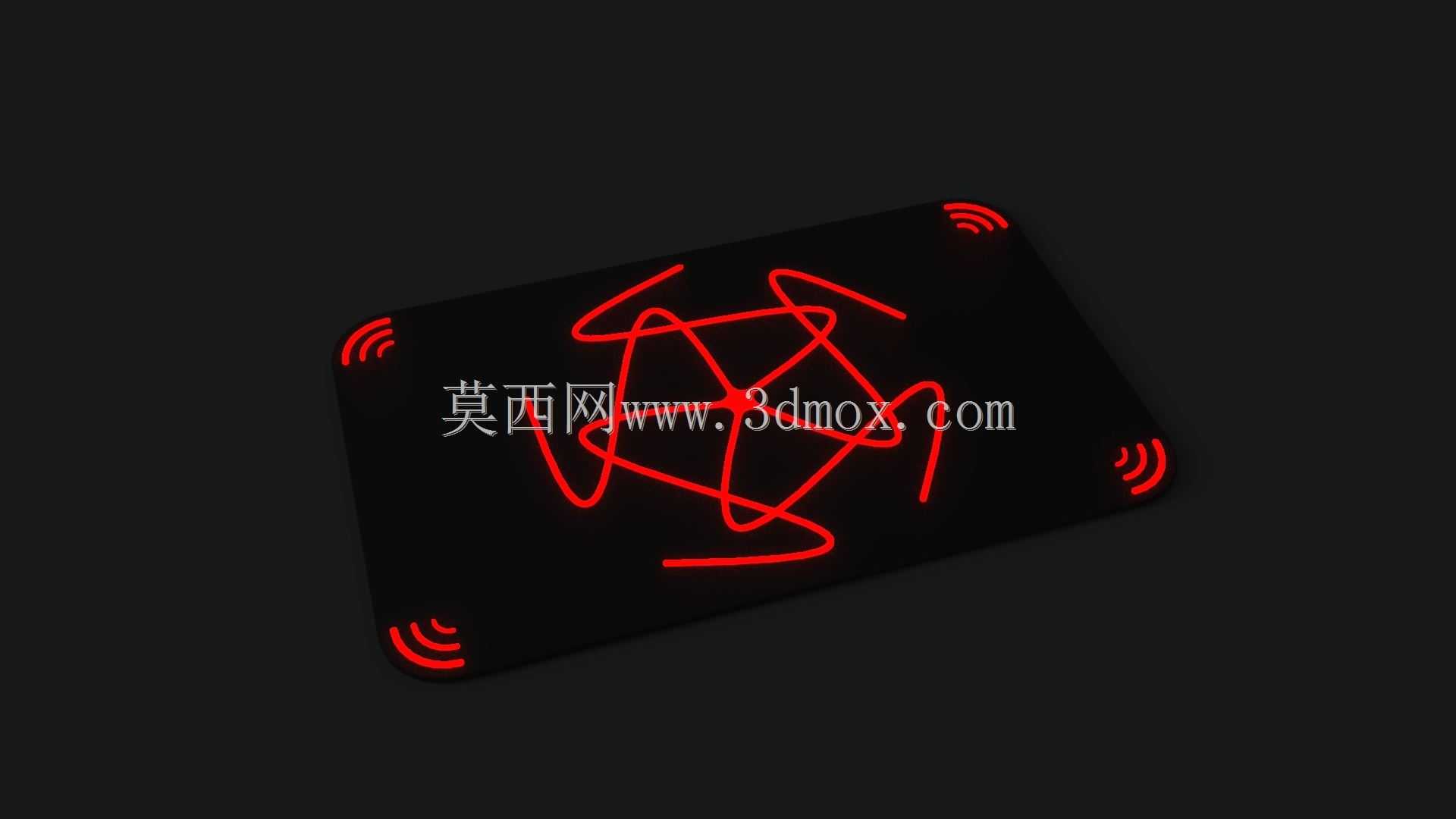

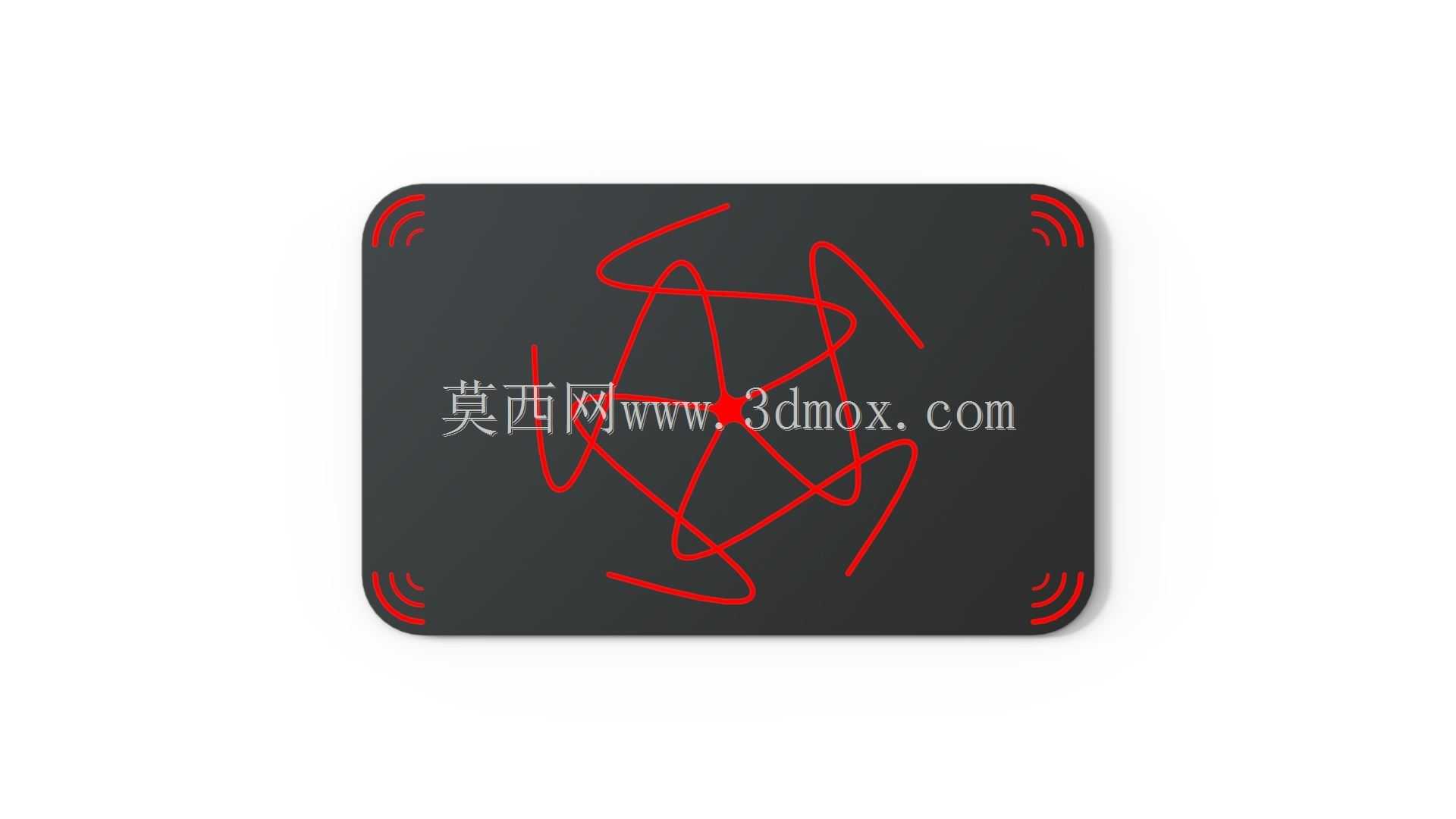

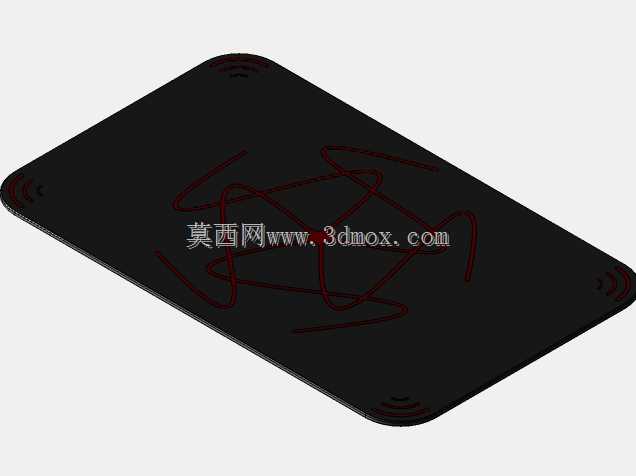

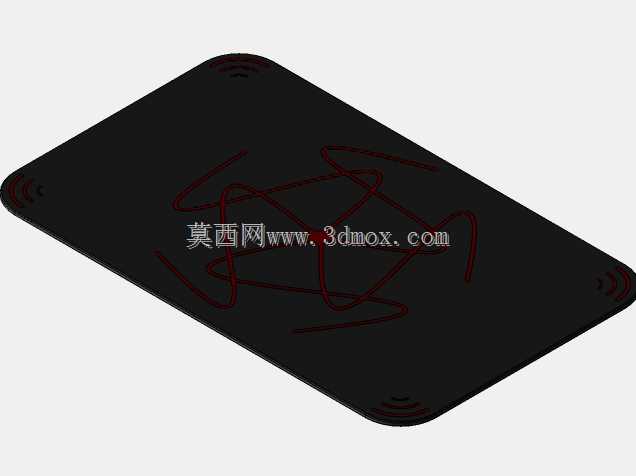

日常做桌面外设结构设计时，这类带边缘发光效果的鼠标垫是电竞类外设里很常见的品类，首先要考虑的是实际使用场景下的边界约束，常规桌面使用时，鼠标垫的整体厚度要控制在4mm以内，边缘做圆弧包边处理，避免长期使用后出现翘边、脱层的问题，发光灯带的嵌入位置要距离垫体外边缘5mm左右，既保证光线能均匀向外漫射，又不会因为手臂频繁摩擦导致灯带移位或者线材破损。从功能层面来看，这类鼠标垫的基底采用硬质磨砂PC面或者细面布面两种主流方案，硬质面适合追求鼠标移动顺滑度的FPS类游戏用户，布面则兼顾办公与日常使用的阻尼手感，底部全覆盖天然橡胶防滑纹理，纹理深度控制在0.3mm，在木质、玻璃、金属等不同材质的桌面上都能保证足够的静摩擦力，不会因为快速移动鼠标带动垫体移位。设计发光结构的时候，要把LED灯珠均匀排布在柔性FPC软板上，灯珠间距控制在15mm，避免出现明显的灯珠光斑，导光条采用乳白色半透明硅胶材质，套在灯带外侧，让光线形成连续均匀的光带效果，供电走线从垫体的右上角位置引出，出线位置做应力释放结构，弯折角度可以达到180度不会出现线材内部铜丝断裂的问题，供电接口采用通用的Type-C接口，兼容常规的电脑USB口、充电宝等5V供电设备，不需要额外的高压供电模块。在结构分层设计上，从上到下依次是表面操作层、灯带嵌装层、硬质支撑层、底部防滑层，各层之间采用环保压敏胶复合，复合过程中要保证各层对齐公差不超过0.5mm，避免出现边缘错位影响外观。实际安装使用的时候不需要额外的固定件，直接平铺在桌面即可，整体外形采用圆角矩形设计，四角的R角半径为20mm，不会因为尖锐边角磕碰造成损伤，灯带的控制模块集成在出线端位置，可以通过触控按键切换不同的发光模式，包括常亮、呼吸、流水、跑马等不同效果，控制模块的厚度和垫体整体厚度保持一致，不会出现局部凸起影响鼠标操作的问题。做三维建模的时候，要重点验证灯带嵌装槽的尺寸公差，槽宽比导光条直径大0.2mm，既方便生产时的装配，又不会出现导光条松动脱落的问题，同时要模拟手臂长期压在垫体边缘的形变情况，保证垫体的支撑层有足够的刚度，长期受压不会出现永久变形，表面操作层的平面度公差控制在0.2mm以内，保证鼠标移动时不会出现高低顿挫的手感，兼顾电竞使用的精准度和日常办公的舒适度。
