USB3防雷数据传输连接线结构设计

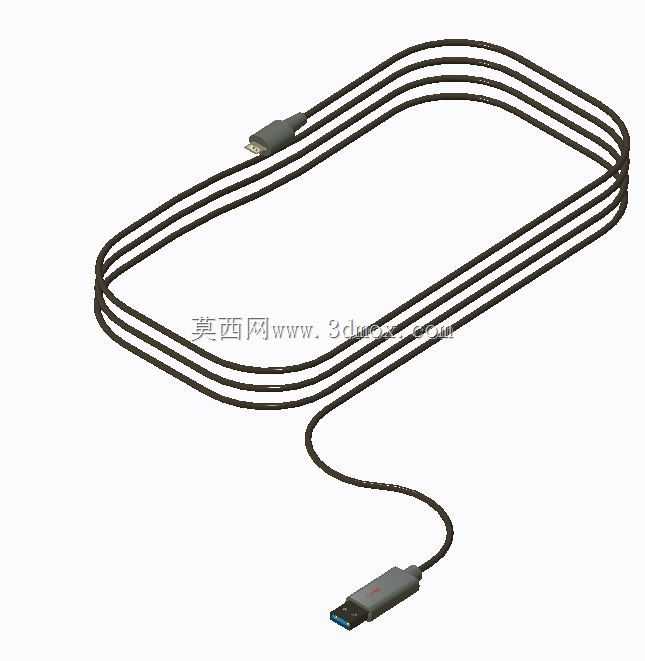

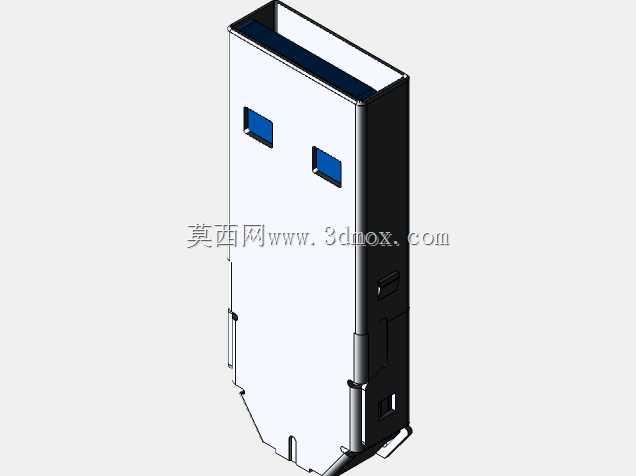

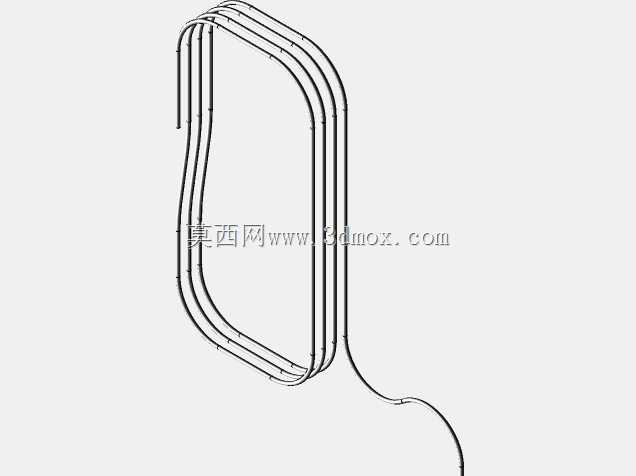

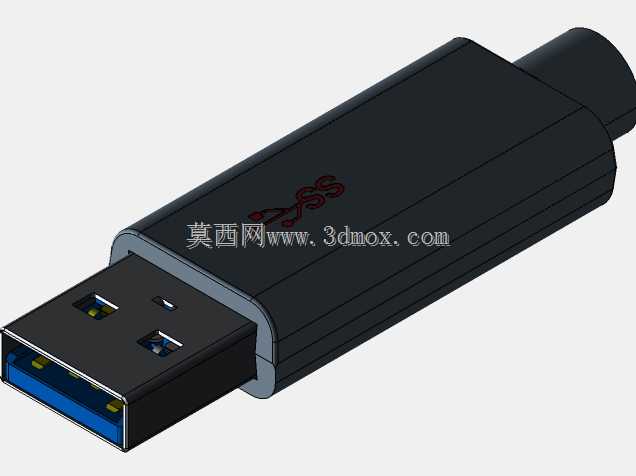

这款USB3防雷线缆的设计，核心围绕户外电子设备、工业现场传感单元与上位机连接时的浪涌防护需求展开，区别于普通消费级USB线缆，其内部集成了瞬态抑制防护结构，可在感应雷、电网浪涌窜入信号链路时，快速将异常高压泄放至接地端，避免后端主控芯片、采集模块被浪涌击穿。从结构设计逻辑来看，线缆采用多股屏蔽绞合线芯，电源、差分信号、接地芯线分层排布，外层铝箔加编织网双重屏蔽，既满足USB3.0规范下5Gbps传输速率的阻抗匹配要求，减少高速信号传输时的回波损耗与串扰，又能提升线缆自身的抗电磁干扰能力，适配工业车间、户外基站旁等电磁环境复杂的布设场景。外形层面，线缆两端分别采用标准USB Type-A公头与Micro-B公头接口，接头位置做了加长应力释放结构，避免反复弯折时芯线断裂，线身采用扁线成型设计，相比常规圆线更易整理布线，沿机柜走线槽布设时不会出现过度打扭的情况，线身整体长度适配桌面设备扩展、机柜内短距连接、户外便携设备外接等常见场景，安装时无需额外转接配件，可直接对接对应接口的设备。设计过程中，重点平衡了防护性能与线缆柔韧度的关系，防雷泄放通路的导体截面做了冗余设计，可承载最大8/20μs波形下2kA的浪涌电流，同时线身外被采用耐弯折的TPE材质，在-20℃到60℃的工作温度区间内仍能保持合适的柔韧度，不会因低温变硬脆化，也不会因高温出现外皮粘连的问题。接头内部的焊点位置做了点胶加固，应对工业场景下常见的拖拽、震动工况时，不会出现焊点脱开导致的接触不良问题，屏蔽层与接头金属外壳做了360度环接，保证屏蔽连续性，避免屏蔽断点处的信号泄漏。在实际应用中，这类线缆可直接替换普通USB3数据线，用于工业相机、数据采集卡、户外检测探头等设备的连接，无需额外加装独立信号防雷器，既减少了链路中的连接节点，降低接触故障概率，也能压缩现场布线的配件成本，对于经常出现感应雷过电压的厂区、野外监测点位，能有效降低设备因浪涌损坏的运维成本。
