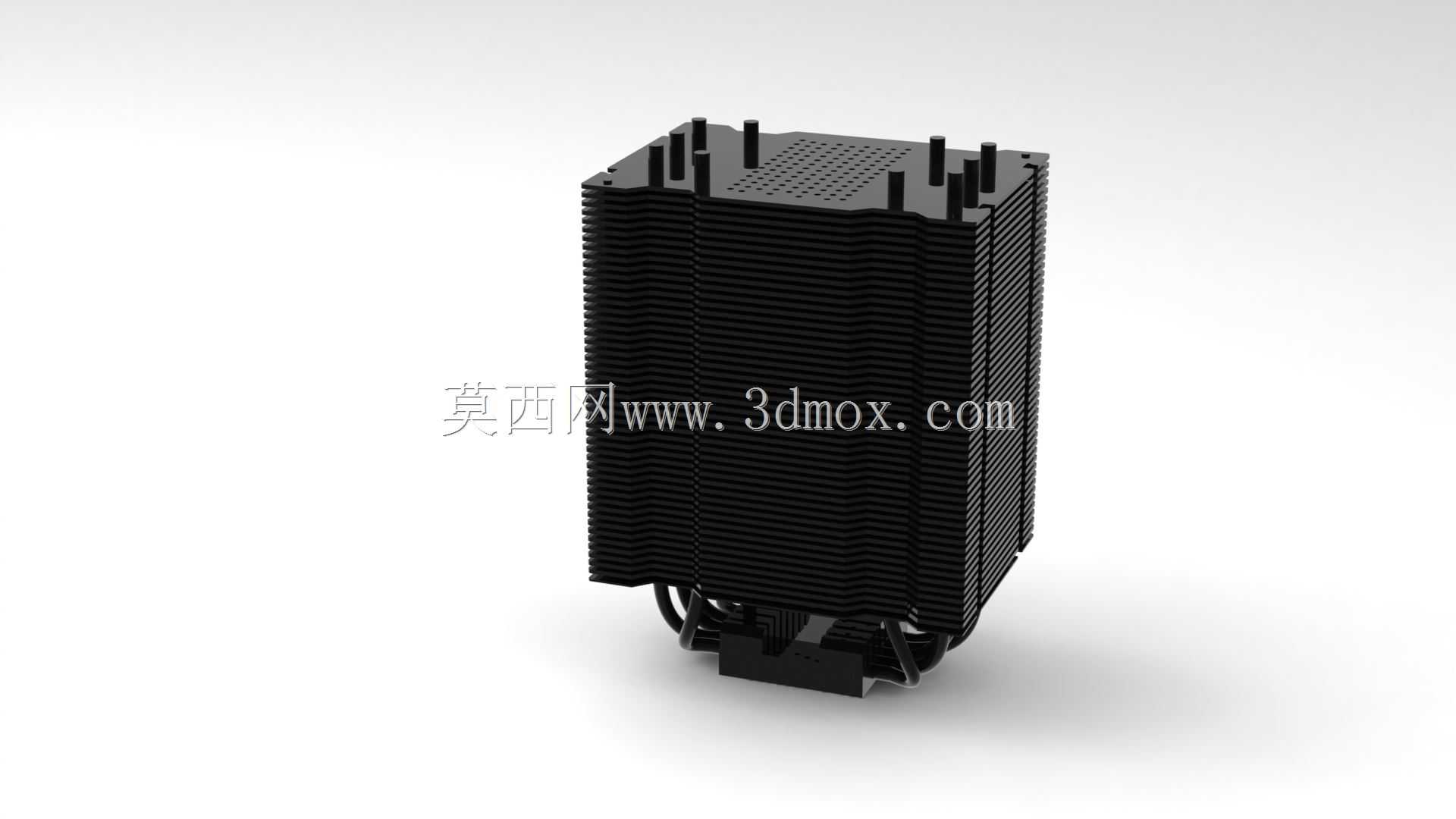

深色塔式CPU风冷散热器结构设计

这款塔式风冷散热结构主要面向台式计算机主机的处理器散热场景，在常规办公主机、家用游戏主机、入门级工作站平台都能适配，核心作用是将处理器工作时产生的热量快速传导至鳍片阵列，通过风道对流完成热交换，避免处理器因积热出现降频、运行不稳定的问题。从结构设计逻辑来看，整体采用垂直塔式布局，主体散热鳍片采用密集堆叠的薄铝片结构，鳍片表面做了规整的冲孔处理，既可以增大与空气的接触面积提升换热效率，也能引导气流沿垂直方向有序流动，降低风阻带来的风噪问题，契合低噪运行的设计目标。鳍片阵列的固定采用六根凸台定位柱，分布在鳍片组的四个边角位置，能够保证多层鳍片堆叠后的同轴度，避免长期使用后鳍片错位变形影响风道。底部采用热管直触的接触方案，多根热管从底座弯折延伸贯穿整个鳍片阵列，热管的弯折弧度做了平滑处理，减少热传导路径上的阻力，保证底座吸收的热量可以快速均匀分散到每一层鳍片上，不会出现局部热量堆积的问题。底座部分做了平整化处理，安装时可以和处理器顶盖充分贴合，减少接触热阻，底座两侧预留了标准扣具的安装位，兼容主流消费级平台的安装孔位，不需要额外改造机箱结构就能完成装配。从安装边界来看，整体结构的长宽尺寸控制在常规塔式散热的兼容范围内，不会遮挡主板上的内存插槽，鳍片组的高度适配绝大多数ATX、MATX机箱的CPU散热限高要求，安装后不会和机箱侧板产生干涉。在实际使用场景中，这类风冷结构相比水冷方案没有漏液风险，长期使用的维护成本更低，密集鳍片配合常规12cm风扇就能满足中高功耗处理器的散热需求，鳍片的深色外观处理也能适配多数主机内部的深色装机风格，兼顾散热性能与视觉协调性。结构建模过程中对鳍片的堆叠间距、热管的穿接精度、底座的平面度都做了参数化设定，每一层鳍片的冲孔位置完全对齐，保证气流穿过时不会产生乱流，进一步降低运行时的噪音水平，适合对运行噪音有要求的使用场景。
