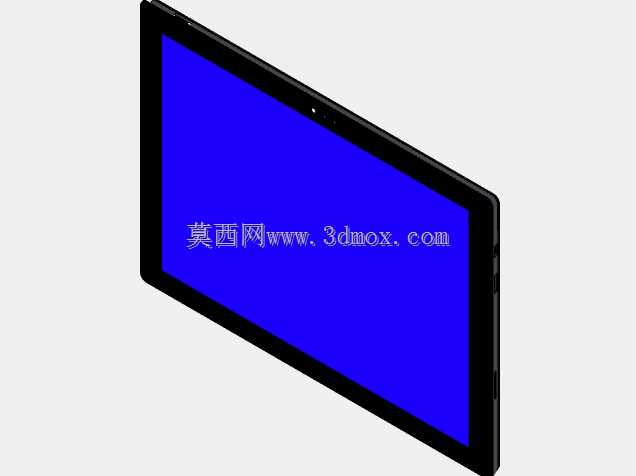

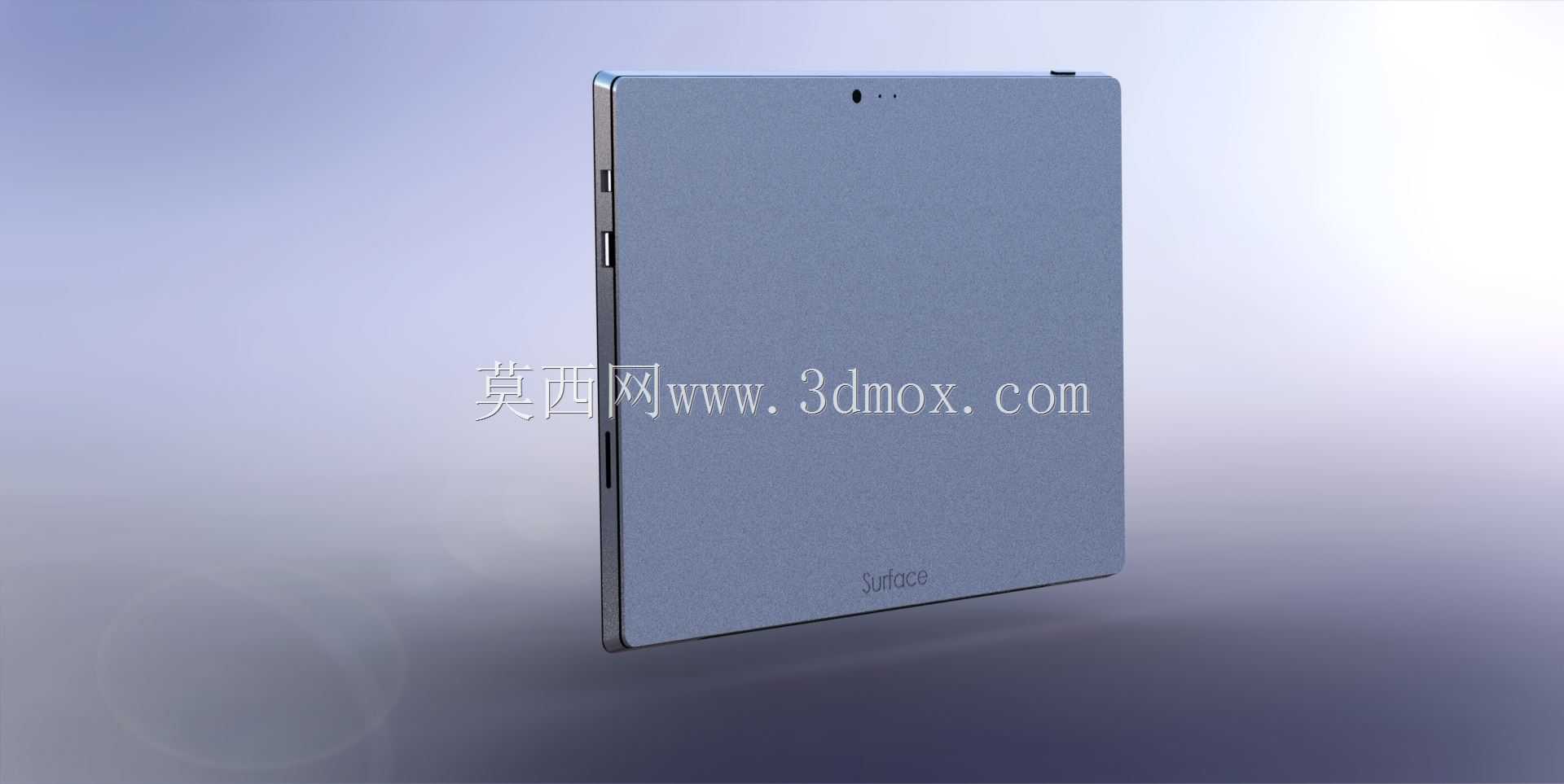

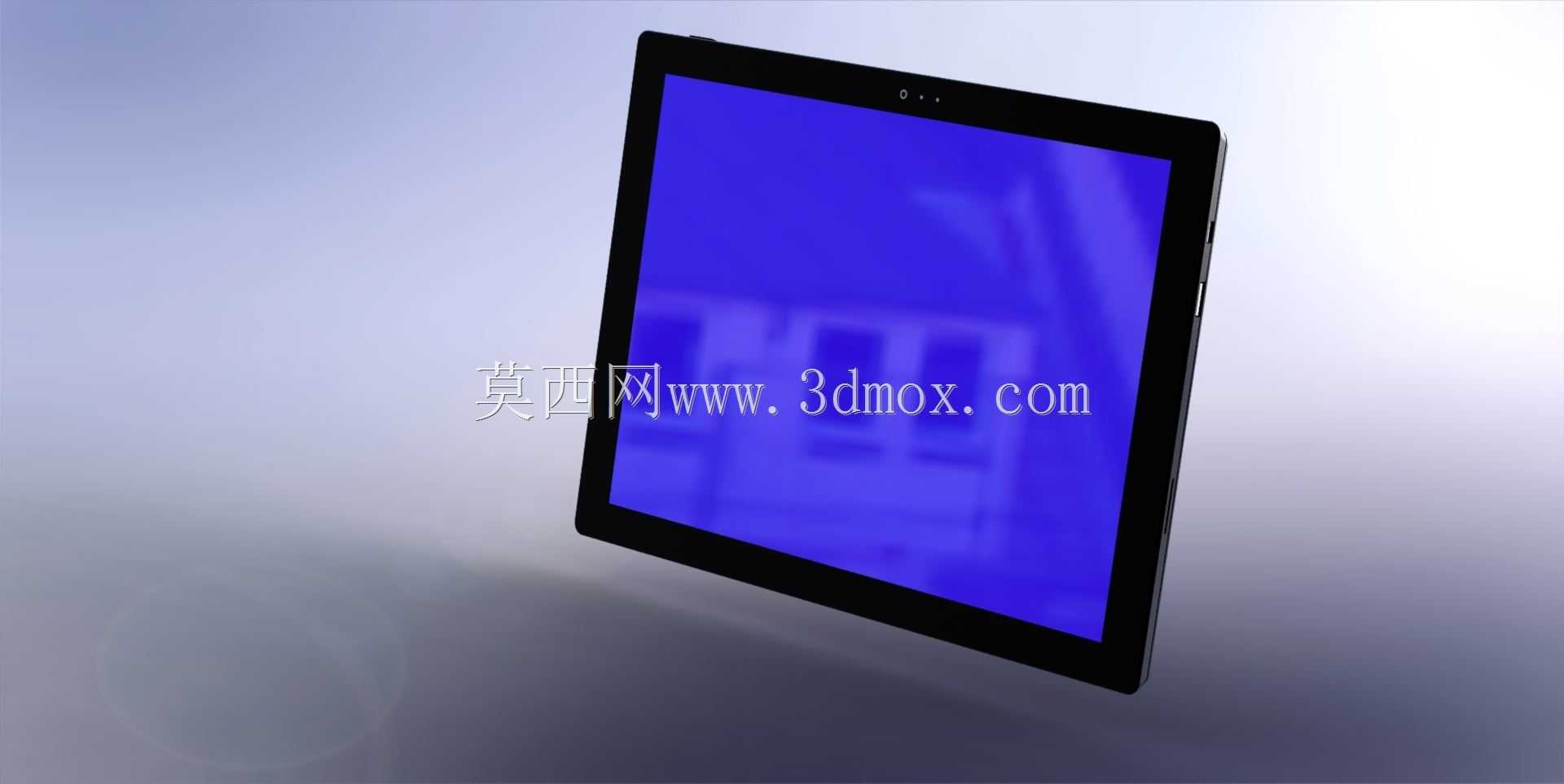

微软Surface Pro3二合一平板外观结构建模

本次建模还原的二合一平板设备，在实际商用场景中覆盖移动办公、外勤作业、轻量设计演示等多个使用场景，设备本身兼顾平板的便携属性与笔记本的生产力属性，可搭配专用键盘盖、触控笔实现不同模式的切换，适配差旅办公、现场技术交底、展会产品演示等多类对设备便携度有要求的使用需求。从功能特性来看，该设备采用一体式触控屏作为核心交互载体，机身侧边集成电源按键、音量调节按键、扩展接口与散热开孔，背部带有可无级调节的支撑脚架，能够在无额外支撑的桌面场景下实现多角度屏幕倾斜，适配不同坐姿与观看距离的使用需求，机身整体做了窄边框处理，在控制整机重量的同时尽可能扩大屏幕显示区域，兼顾握持手感与显示效率。建模过程中优先还原设备的实际安装边界与外形尺寸，整机长宽厚比例严格参照实机测绘数据，屏幕区域与边框的衔接处做了微小的倒角处理，避免直角边缘带来的硌手感，同时还原了边框顶部的前置摄像头开孔、光线传感器开孔的位置与尺寸，确保外观结构与实机一致。机身侧边的按键做了凸起式设计，按键与机身壳体的间隙控制在合理装配公差范围内，既保证按键按压的行程空间，又避免间隙过大进灰影响使用寿命；背部支撑脚架的转轴位置做了限位结构还原，能够模拟实机最大开合角度下的支撑状态，脚架与机身背部贴合时无突出错位，保证整机背面的平整度。从设计思路层面，这类便携数码产品的建模需要优先把控外观曲面的顺滑度，机身四个边角做了大弧度圆角过渡，避免跌落时应力集中导致壳体开裂，屏幕表面覆盖的玻璃层与边框的落差控制在0.2mm以内，既保证触控操作时的边缘顺滑度，又能给屏幕保护贴膜预留装配空间。建模时对机身的分模线位置也做了还原，侧边壳体与背部壳体的拼接缝隙均匀，符合消费电子产品的装配工艺要求，所有外露开孔的位置、尺寸都与实机保持一致，可用于数码配件类产品的适配设计参考，比如保护壳开孔对位、键盘盖磁吸位置匹配、触控笔收纳槽结构验证等场景，也可用于数码产品展示类的渲染场景使用，模型整体的曲面连续性达到G2级别，渲染时不会出现曲面断层、光影不均的问题。
