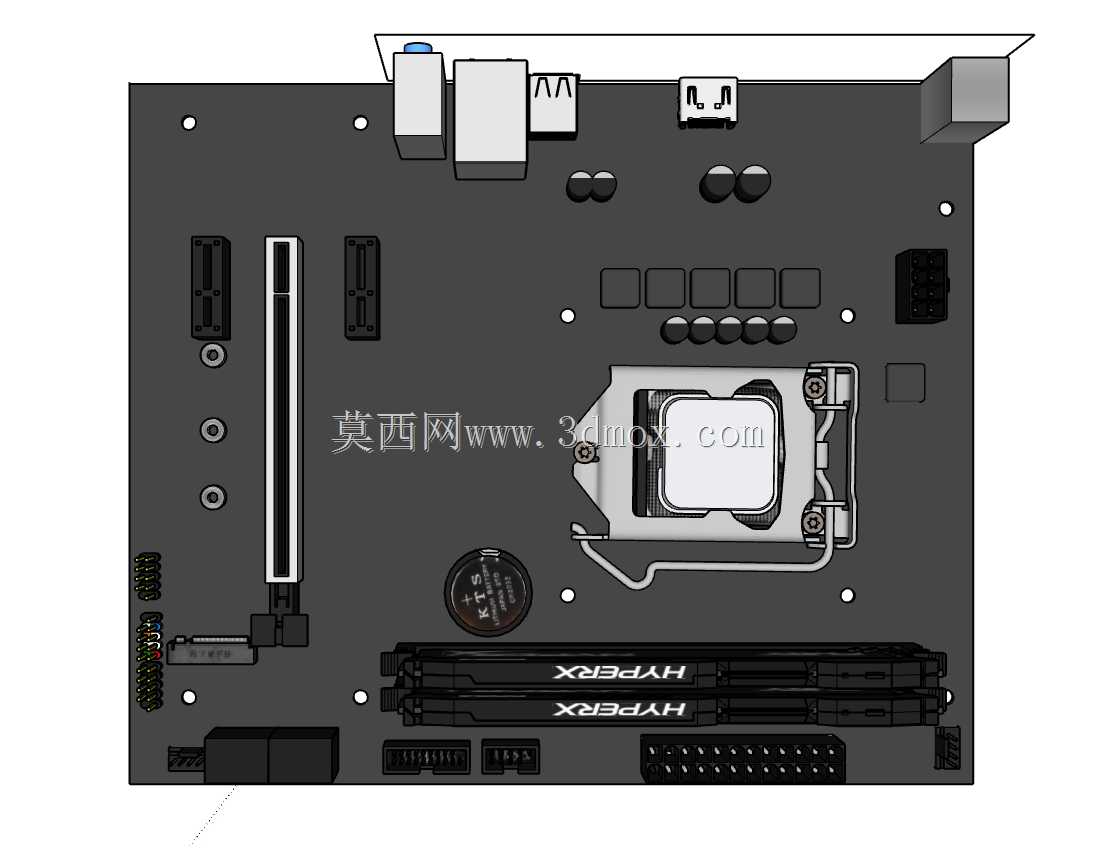

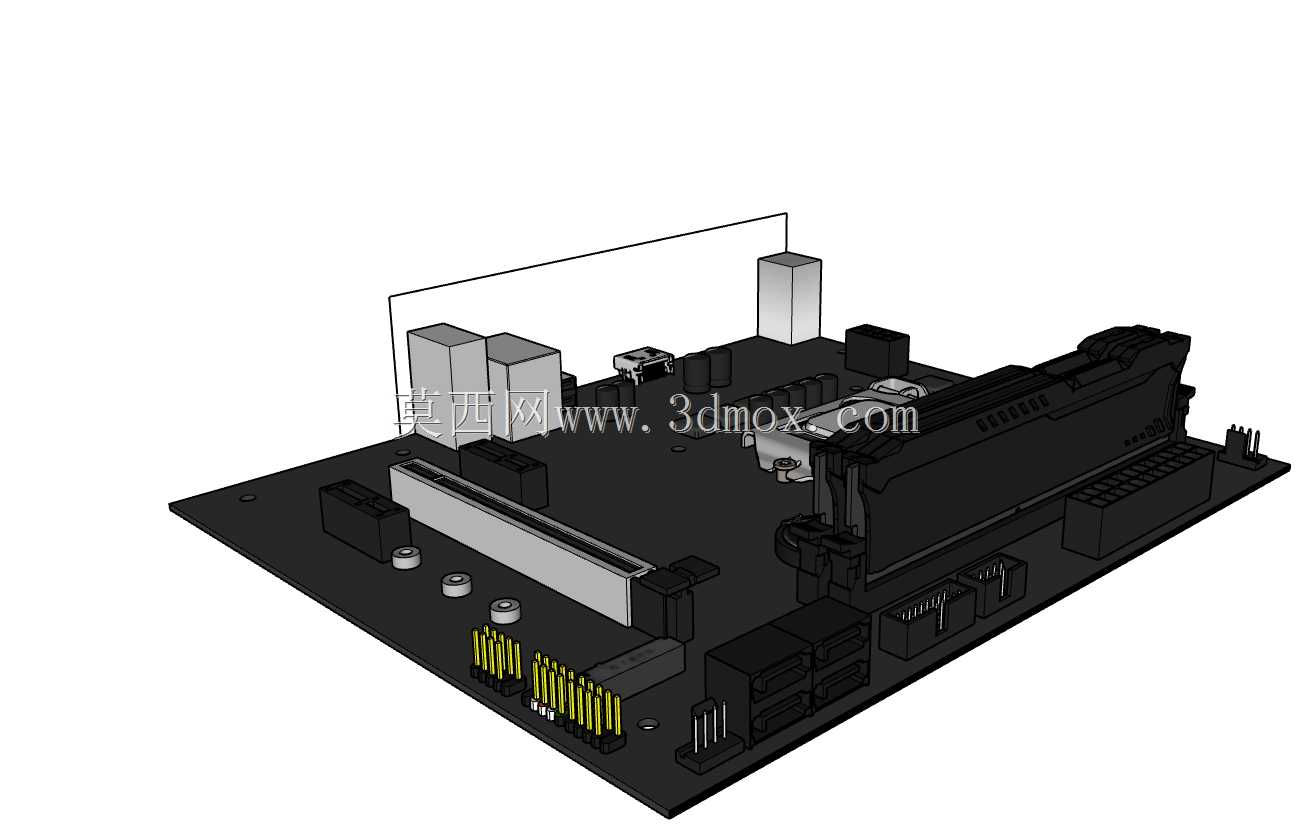

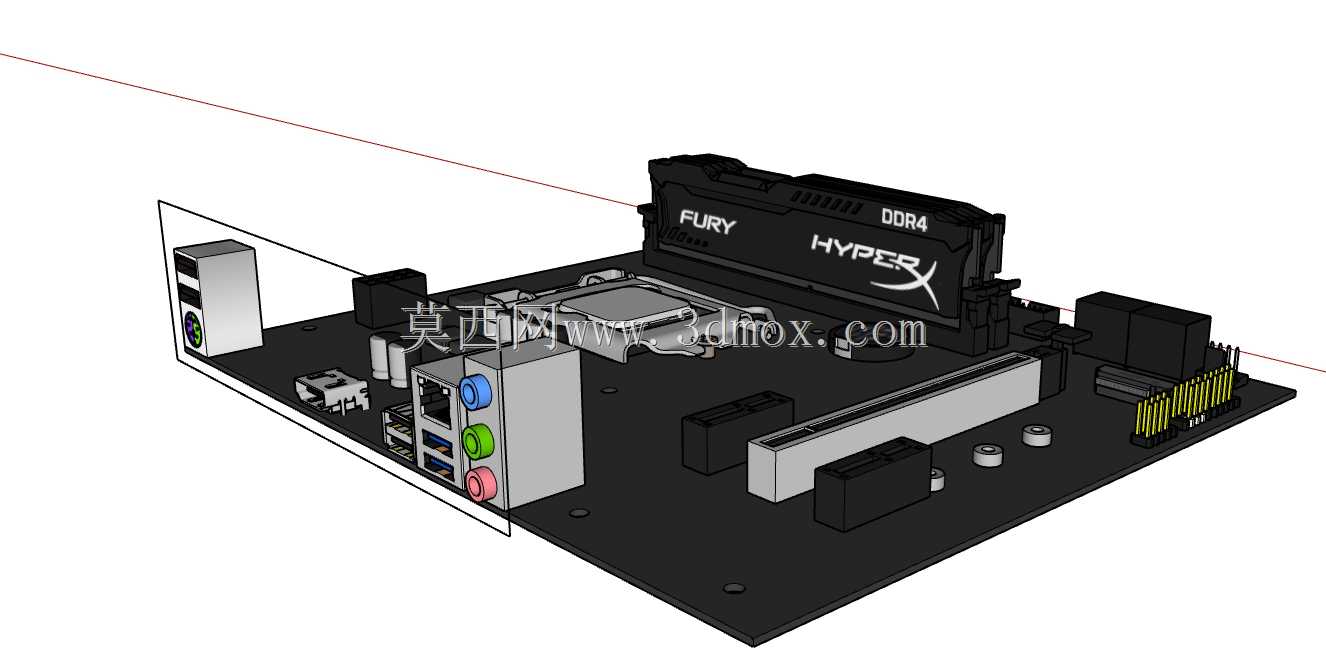

华擎H310M-HDVM.2 matx电脑主板三维结构

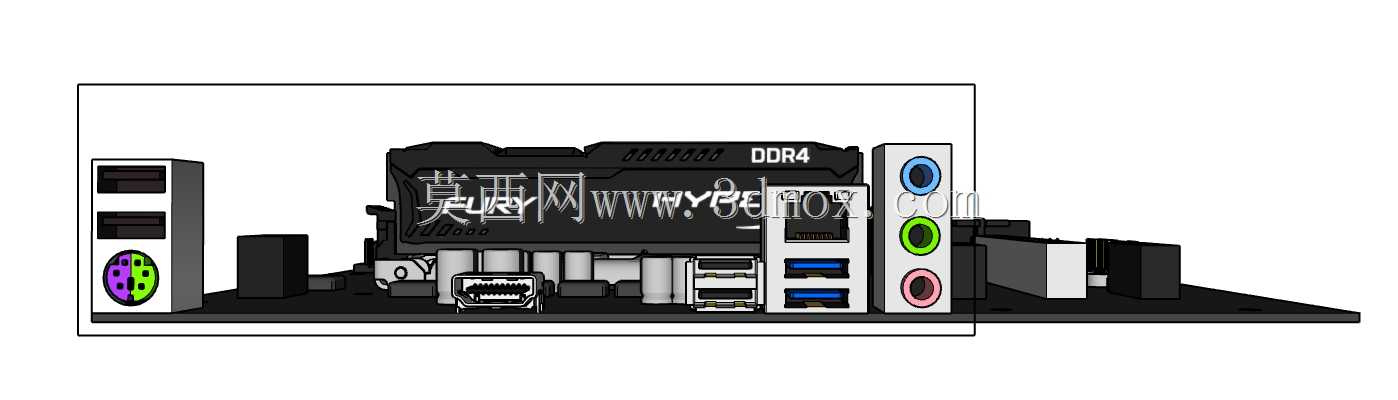

这款matx板型的电脑主板三维结构，还原了消费级台式机主板的完整布局与接口细节，可用于电脑整机装配仿真、机箱兼容性校验、硬件结构教学等场景。从实际用途来看，该主板作为台式机的核心承载部件，负责衔接处理器、内存、存储、扩展卡等各类硬件，实现各组件间的信号传输与供电分配，是入门级办公、家用台式机组装的常用核心载体。从功能特性来看，模型还原了LGA115x规格的处理器安装位，搭配下压式卡扣固定结构，清晰呈现了处理器扣具的安装行程与锁止点位；内存插槽区域还原了双通道DDR4内存的安装卡扣结构，标注了内存金手指接触区的定位边界，可模拟内存插拔的装配干涉校验；存储接口部分覆盖了SATA3.0接口与M.2高速存储位的结构细节，还原了接口的防呆设计与固定螺柱位置；后置I/O区域完整呈现了视频输出、USB、音频、网络接口的排布与尺寸轮廓，前置插针区域也还原了机箱跳线、USB扩展、音频插针的针脚布局与定位标识。设计思路上，该板型严格遵循matx板型的尺寸规范，整体板边轮廓规整，安装孔位完全匹配标准matx机箱的铜柱定位点，板载元件排布充分考虑了散热间隙与装配干涉问题：处理器供电区域的电容、电感排布避开了大型风冷散热器的安装边界，内存插槽高度与处理器扣具开合行程无冲突，PCIe扩展槽位置预留了全高扩展卡的安装空间，SATA接口朝向避开了显卡安装区域，避免出现长显卡遮挡SATA接口的常见装配问题。外形尺寸与安装边界方面，模型还原了matx主板典型的244mm×244mm标准轮廓，六个主板固定孔位的坐标完全符合机箱安装规范，板载最高元件为后置I/O区域的接口屏蔽罩，高度控制在16mm以内，不会与机箱侧盖产生干涉；内存插槽区域的最高安装高度为45mm，适配常规高度的台式机内存；PCIe插槽区域预留了107mm的扩展卡安装宽度，可兼容双槽厚度的独立显卡。建模过程中对板载元件的细节还原兼顾了结构准确性与轻量化需求，电容、接口、插槽等元件的轮廓尺寸均参考实物测绘数据，可直接用于整机装配的干涉检查、结构展示以及硬件组装流程的仿真演示，帮助结构设计人员在做机箱设计、整机散热布局时提前校验硬件兼容性，也可作为计算机硬件教学的直观演示模型，清晰展示主板各功能区域的分布与装配逻辑。
