VDSL2以太网延长转换器结构设计

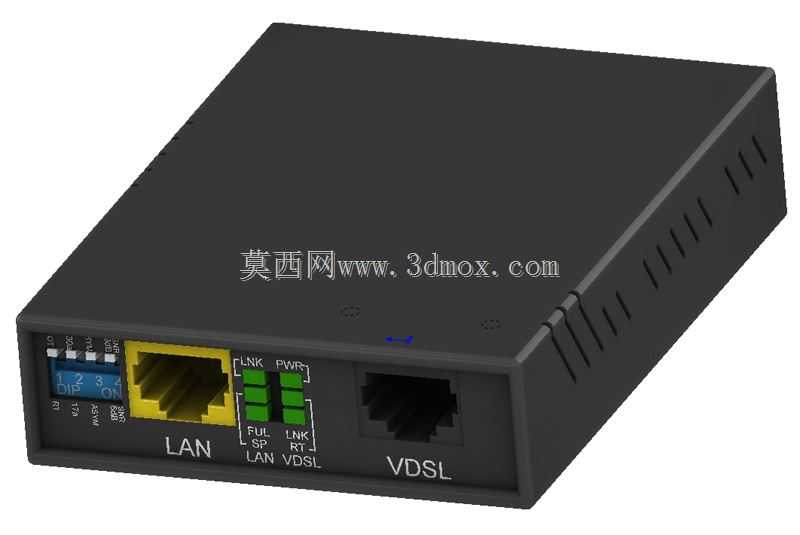

这款VDSL2转换设备主要面向长距离以太网传输场景设计，在工业现场布线、跨楼宇网络延伸、老旧双绞线复用的项目中应用广泛，能够利用现有普通电话线实现最高上百米的以太网数据传输，无需重新布设光纤或超五类以上网线，大幅降低现场布线的改造成本与施工周期。从结构设计来看，整机采用标准小型桌面式金属壳体，壳体侧边预留均匀分布的散热通槽，设备长时间满负载运行时，内部电路产生的热量可通过金属壳体与侧边通槽形成自然对流散热，无需额外加装散热风扇，避免了风扇转动带来的积灰、噪音与寿命损耗问题，适配无人值守的弱电井、设备机柜内部等安装场景。前面板接口布局遵循现场调试的操作逻辑，左侧配置RJ45以太网LAN口，接口采用黄色胶芯做视觉区分，方便施工人员快速识别本地连接端口，LAN口旁设置拨码开关，可根据现场传输距离、线路质量调整传输速率与工作模式，无需进入软件后台配置，现场调试时直接拨动开关即可完成参数切换。拨码开关右侧排列两组状态指示灯，分别对应链路连接、电源状态、全双工模式、链路速率等状态，施工人员可直接通过灯组的亮灭、闪烁状态快速判断设备运行状态与链路连通性，无需借助额外的检测仪器。面板右侧配置RJ11规格的VDSL线路接口，用于连接前端的双绞线传输线路，接口位置做了内凹设计，避免网线插头受外力拉扯时出现接口松脱、焊点脱落的问题。整机壳体采用冷轧钢板冲压成型，边角做圆弧钝化处理，避免安装调试过程中划伤施工人员，壳体底部预留防滑胶垫安装位，桌面放置时可增大与接触面的摩擦力，避免设备被线缆拖拽移位，同时壳体背部预留壁挂安装孔位，支持墙面固定、机柜侧装等多种安装方式，适配不同现场的安装空间条件。在建模过程中，所有接口的插拔空间都做了冗余预留，RJ45接口前方预留足够的网线插头插拔操作空间，拨码开关的位置避开接口插拔的操作路径，调试拨码时不会被相邻的网线接头干扰，指示灯的排布高度与操作人员站立视线齐平，无需俯身即可清晰观察灯组状态。设备内部的PCB安装柱位置与壳体的固定孔位完全对齐，装配时螺丝可直接锁附，不会出现孔位偏差导致的装配应力问题，壳体上下盖采用卡扣加螺丝的双重固定方式，既方便后期拆机维护，也能保证设备在受外力冲击时壳体不会轻易开裂。
