墙插式网络中继设备镂空外壳结构设计

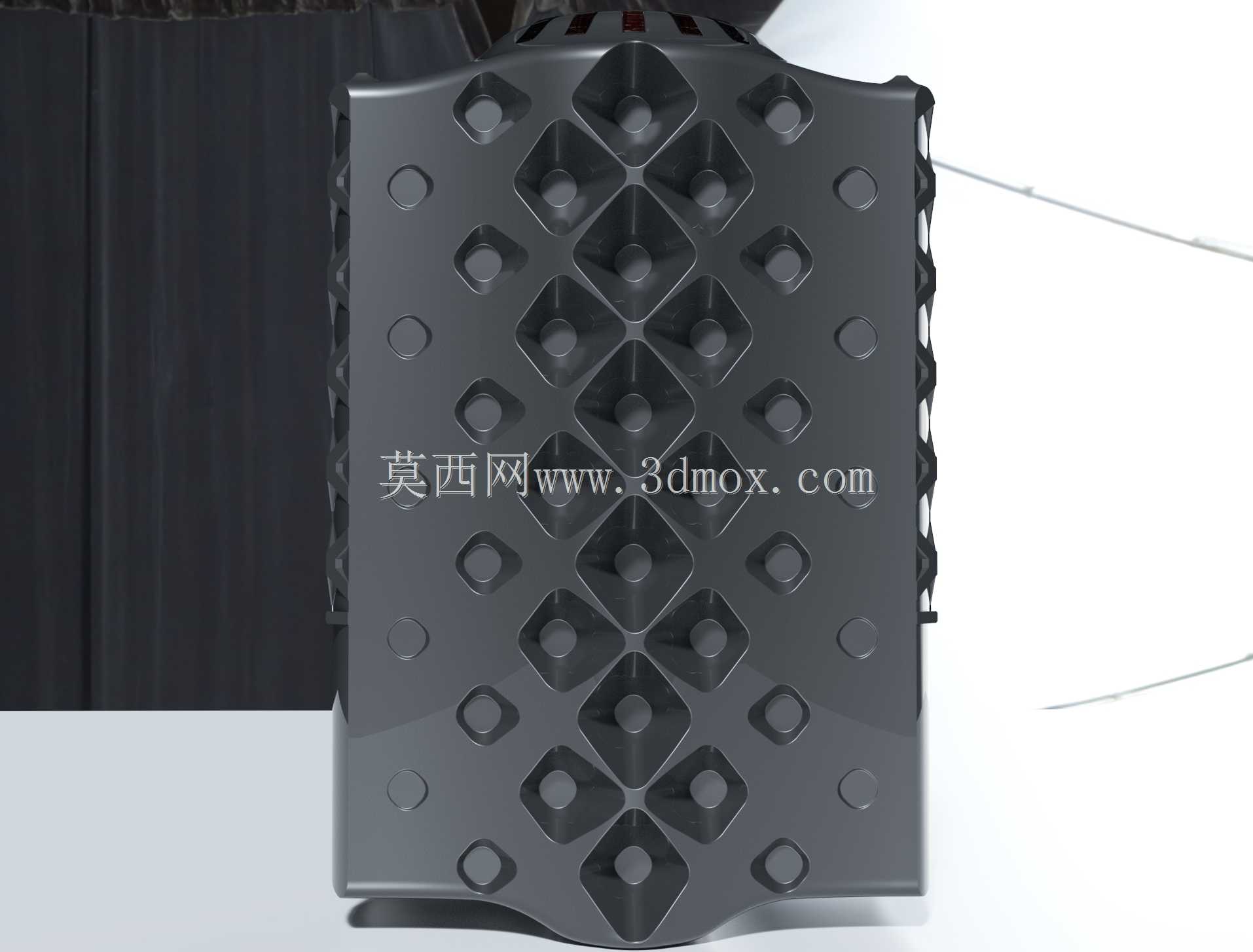

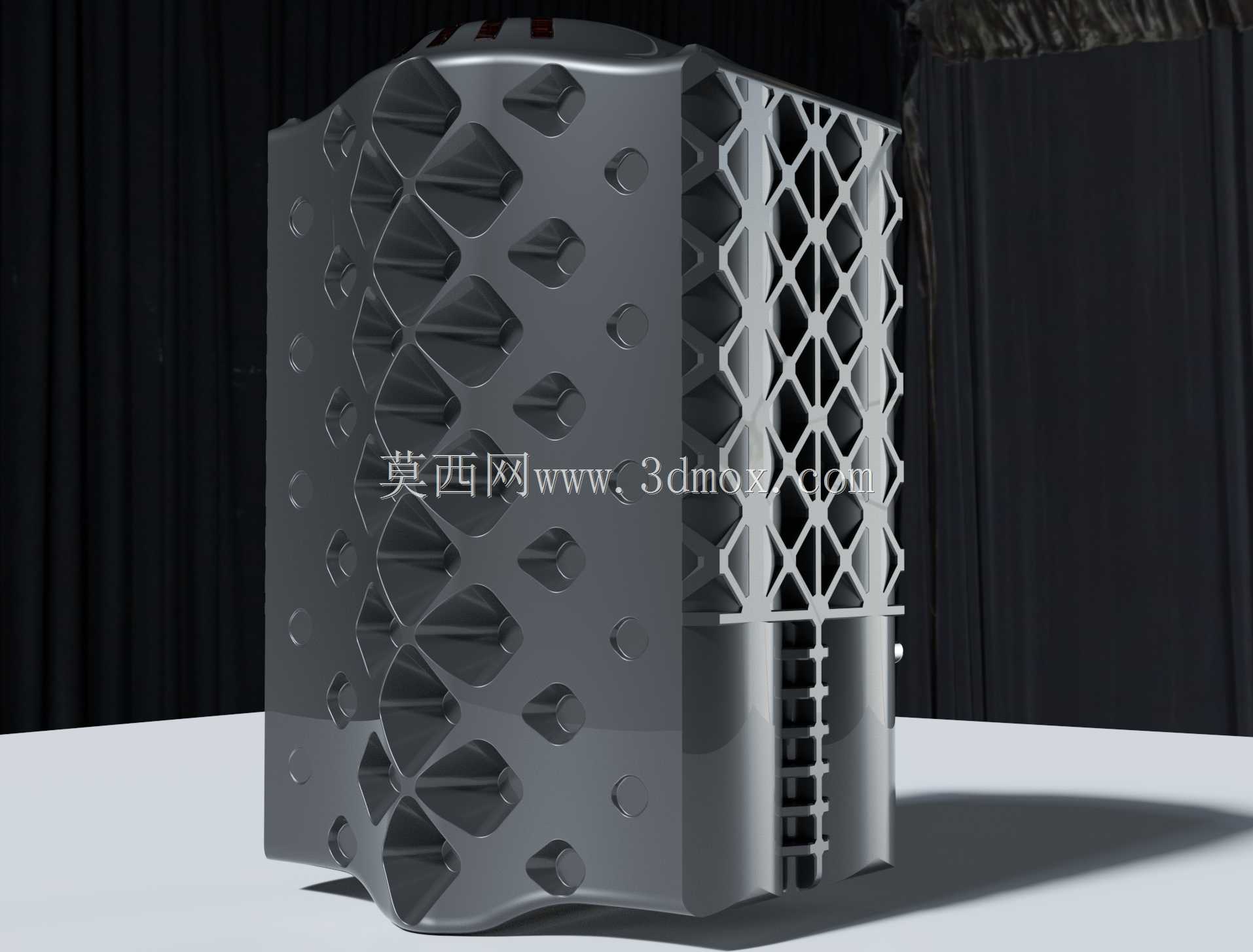

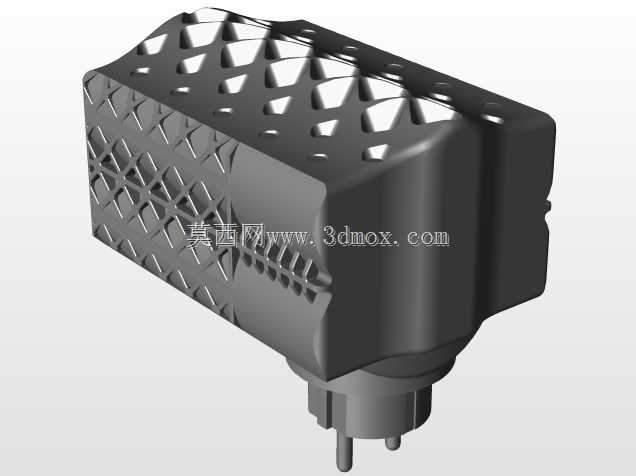

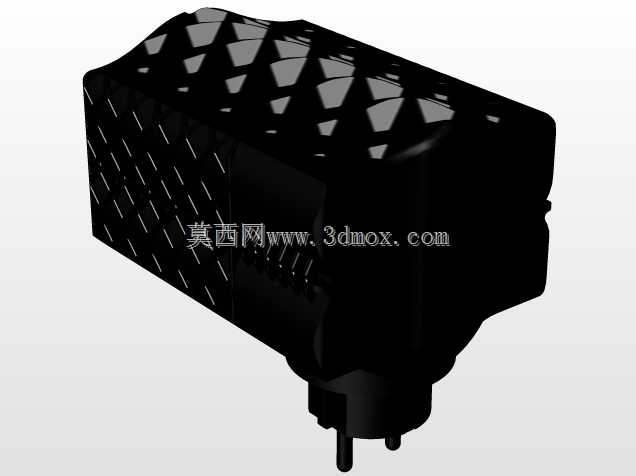

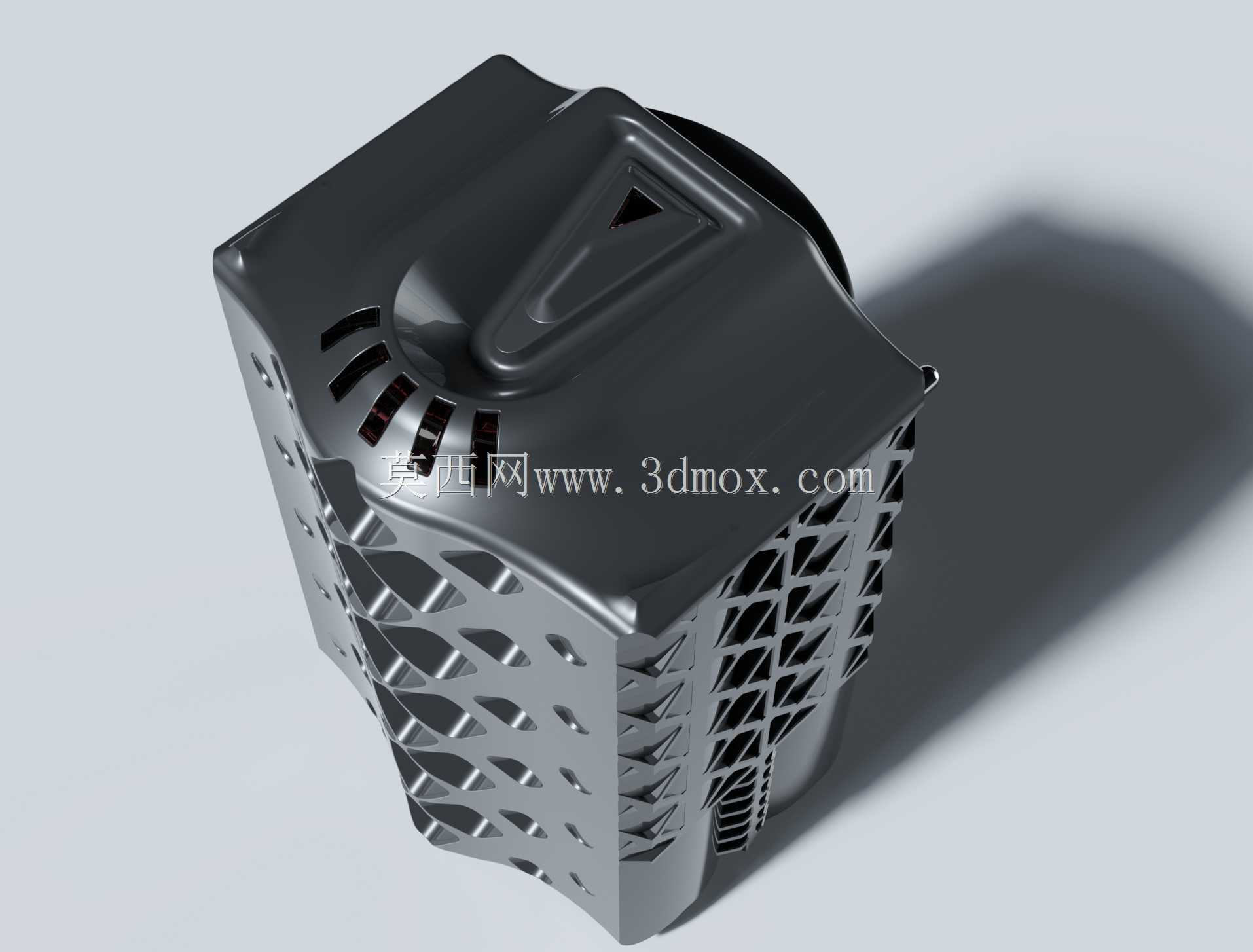

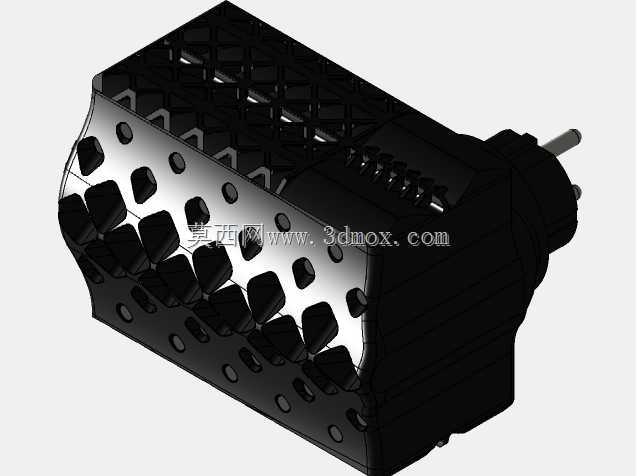

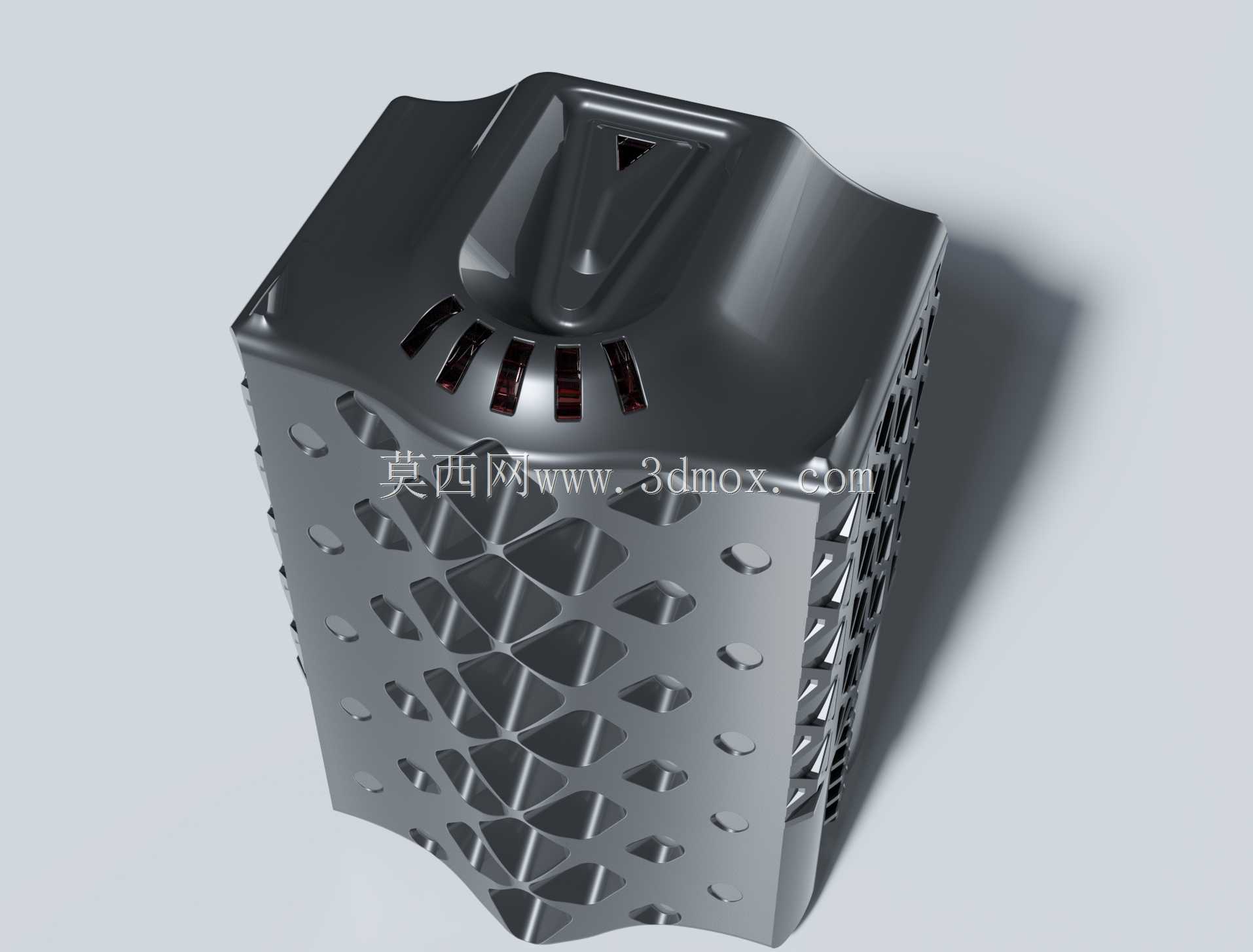

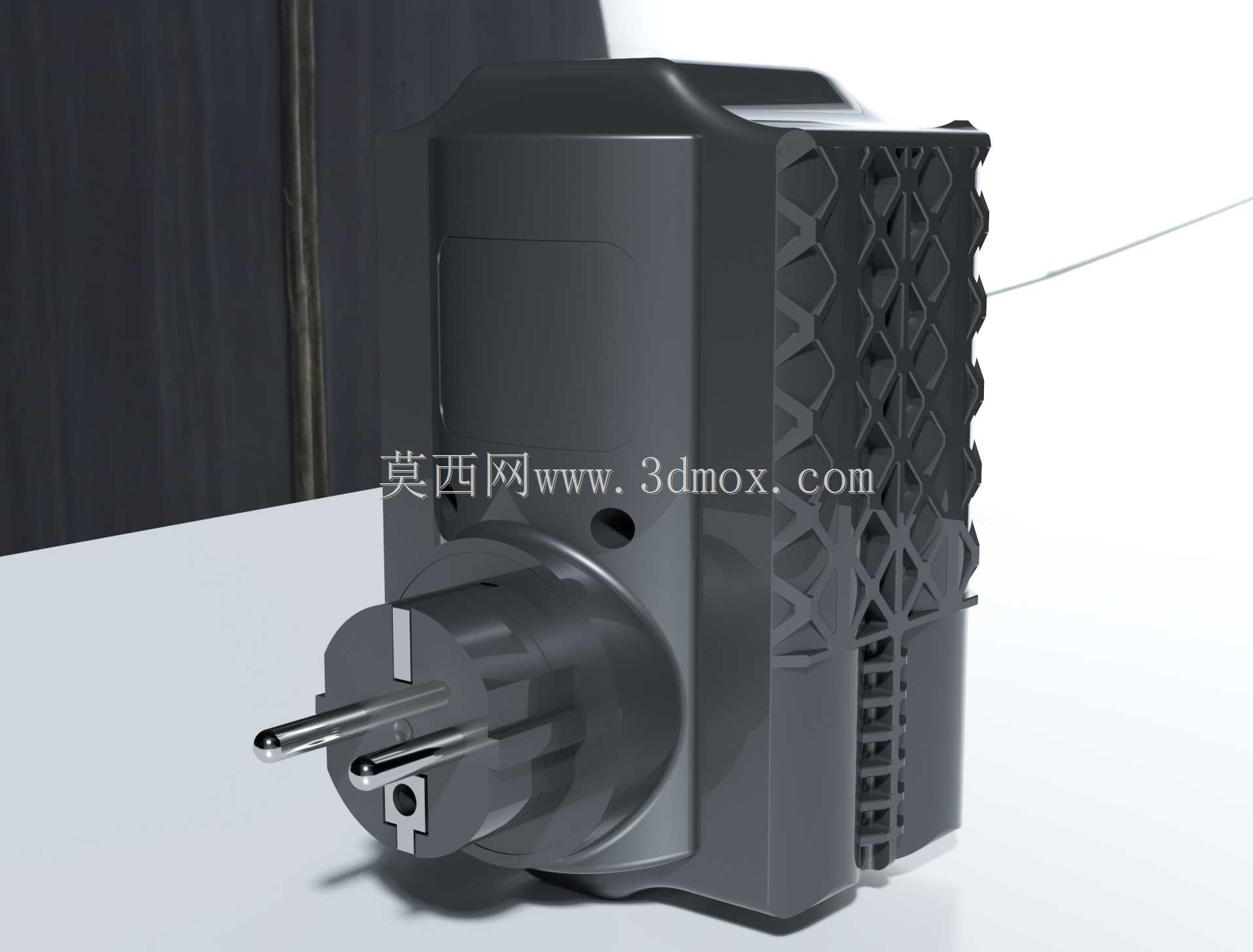

这款外壳结构专为直接嵌入墙面插座安装的网络中继类设备开发，整体采用直插式安装逻辑，无需额外固定支架或布线，安装时直接将背部插脚对准墙面国标插座推入即可完成设备固定与供电接驳，安装边界完全贴合86型标准墙面插座的外轮廓尺寸，突出墙面的厚度控制在合理区间，不会遮挡相邻插座的插孔使用，也不会因突出过多造成磕碰风险。外壳周身采用菱形镂空格栅结构设计，并非单纯的外观造型考量，核心是满足内置电路板的被动散热需求，网络中继设备长时间工作时主控芯片与射频模块会持续产生热量，密集的镂空开孔可以在壳体内部形成自然对流风道，无需额外加装散热风扇即可将工作温度控制在元器件允许的范围内，同时镂空结构也能有效降低壳体整体重量，减少对墙面插座的承重负载。顶部区域做了内凹式造型处理，预留出状态指示灯的透光安装位，指示灯的光线可以通过内凹结构的斜面均匀散射，用户在正常站立视角下无需刻意凑近即可清晰观察设备的工作状态，同时内凹结构也能避免日常使用中灰尘直接堆积在指示灯表面，降低长期使用后的透光衰减。壳体的插脚区域做了加强筋结构处理，插脚与壳体内部的固定座做了一体化限位设计，多次插拔后不会出现插脚松动、壳体开裂的问题，插拔力控制在合理区间，既可以保证插合后接触可靠不会轻易脱落，也不会因为插拔力过大导致用户安装拆卸困难。壳体侧边的开孔排布兼顾了结构强度与通风效率，每个菱形开孔的边缘都做了微小的圆角过渡，避免注塑生产时出现应力集中导致的壳体开裂，也能防止用户安装维护时被锐边划伤。内部的安装柱位置完全匹配主流中继电路板的固定孔位，电路板装入后可以通过卡扣与螺丝双重固定，运输与使用过程中不会出现电路板移位导致的接插件接触不良问题，壳体的合缝处做了错位止口设计，合模后缝隙均匀，既可以阻挡日常环境中的灰尘进入壳体内部，也不会影响整体的外观一致性。
