GPU散热用弯翼前掠式冷却风扇结构设计

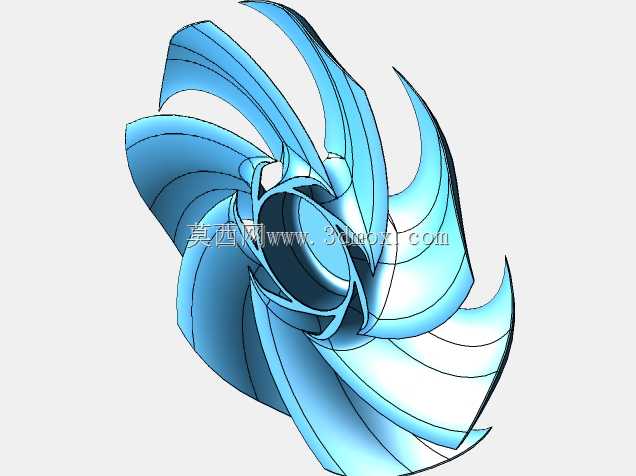

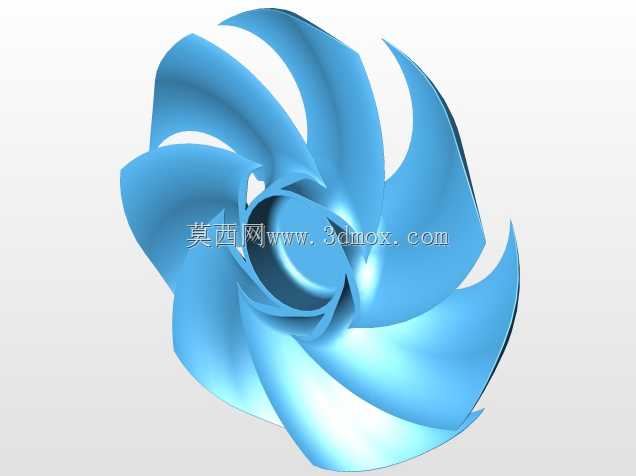

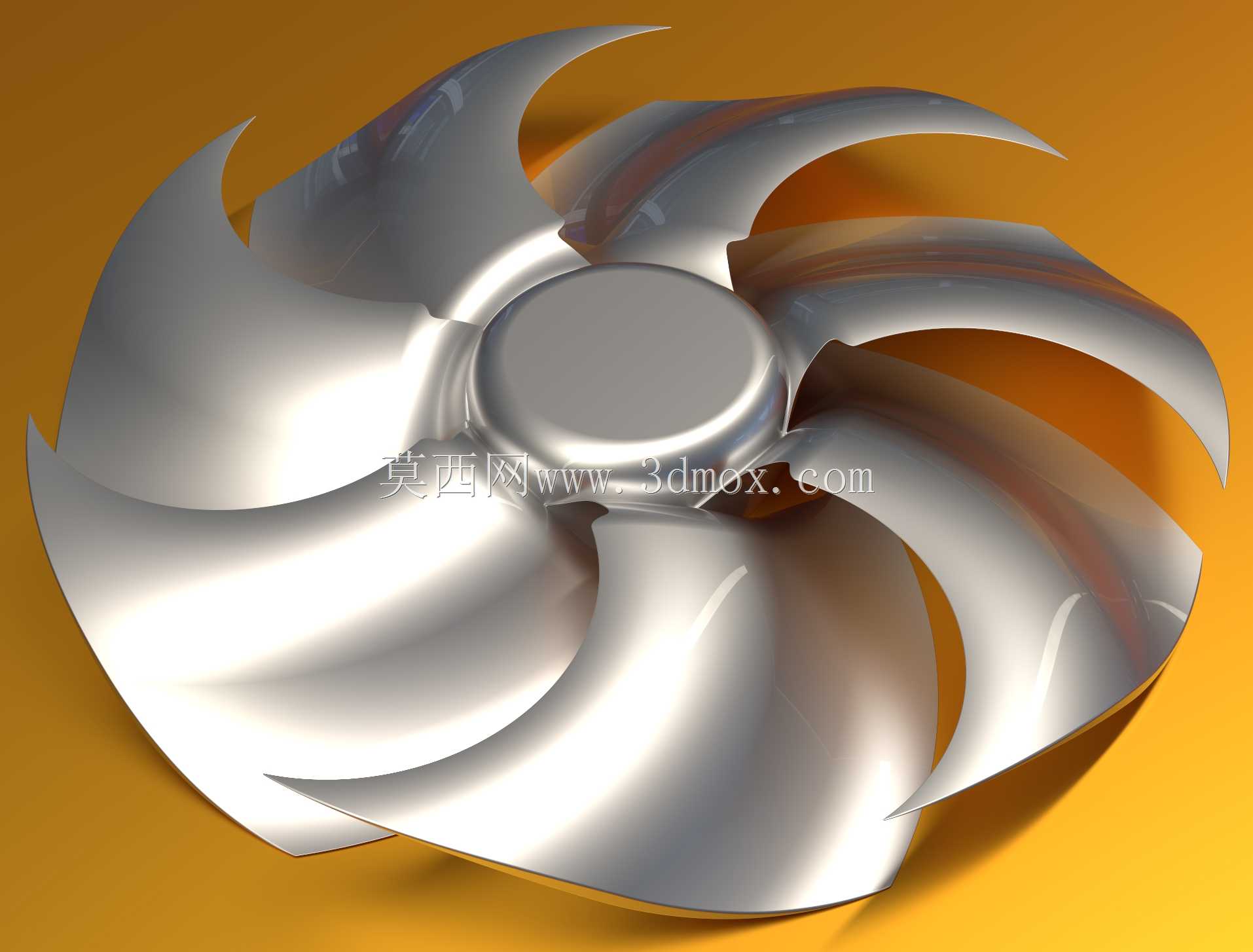

在消费级与工业级计算硬件的散热体系中，风冷方案始终是成本可控、可靠性突出的主流选择，这类弯翼前掠结构的冷却风扇，核心应用场景覆盖台式机独立显卡GPU散热模组、工控板卡局部风冷、小型密闭机箱主动排风等场景，是直接决定散热系统换热效率的核心动部件。不同于常规直叶片或后掠风叶设计，这款风扇的叶片采用相对于旋转方向向前扫掠的弯翼构型，设计阶段重点考量了高转速下的气流切入角度，能够在相同转速下提升轴向进风的有效流量，同时削弱叶片尾缘的气流剥离效应，降低风叶旋转过程中产生的紊流噪音，适配显卡这类对运行噪音有明确要求的使用场景。从安装边界来看，这类风扇的中心轮毂为标准电机适配结构，轮毂直径匹配常用的40mm、50mm规格风扇的无刷电机安装位，叶片外缘的回转直径严格控制在对应规格风扇的标准外廓尺寸内，安装孔位可直接适配主流显卡散热鳍片模组的固定点位，不需要额外修改散热支架的结构，可直接替换同规格的常规轴流风扇完成散热性能升级。实际运行过程中，前掠弯翼的叶型能够让气流沿叶表向轮毂方向有序导流，避免气流在叶尖位置形成径向逸散，让更多气流垂直吹向下方的散热鳍片阵列，提升鳍片间的气流穿透率，减少鳍片表面的换热死区。设计过程中针对叶根位置做了圆弧过渡加厚处理，匹配金属质感的表面成型工艺，既能够提升叶片高速旋转时的结构强度，避免长期运行出现叶根疲劳断裂的问题，也能减少叶根位置的气流阻力，让进风侧的气流更顺畅地进入叶道。在设备实际用途层面，这类风扇作为风冷散热的动力源，需要持续将GPU运算产生的热量通过鳍片换热后带出设备腔体，其叶型设计直接决定了风压与风量的平衡特性，前掠弯翼的构型在有限的安装厚度空间内，能够兼顾低转速下的大风量输出与高转速下的静压保持能力，适配显卡从低负载待机到高负载满算力运行的全工况散热需求，不会因为鳍片风阻升高出现风量骤降的问题。
