游戏道具卡特琳娜双刃匕首结构设计

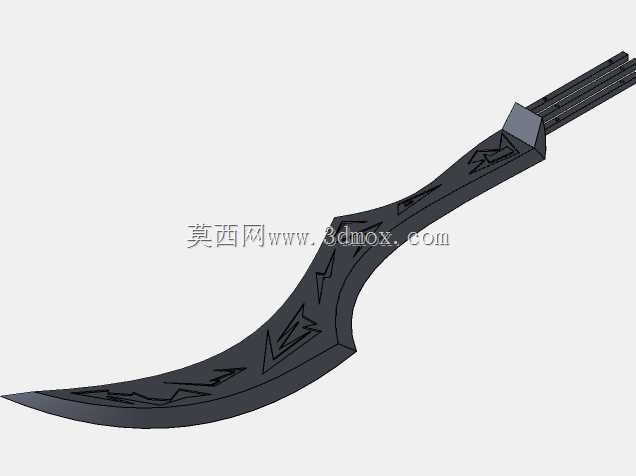

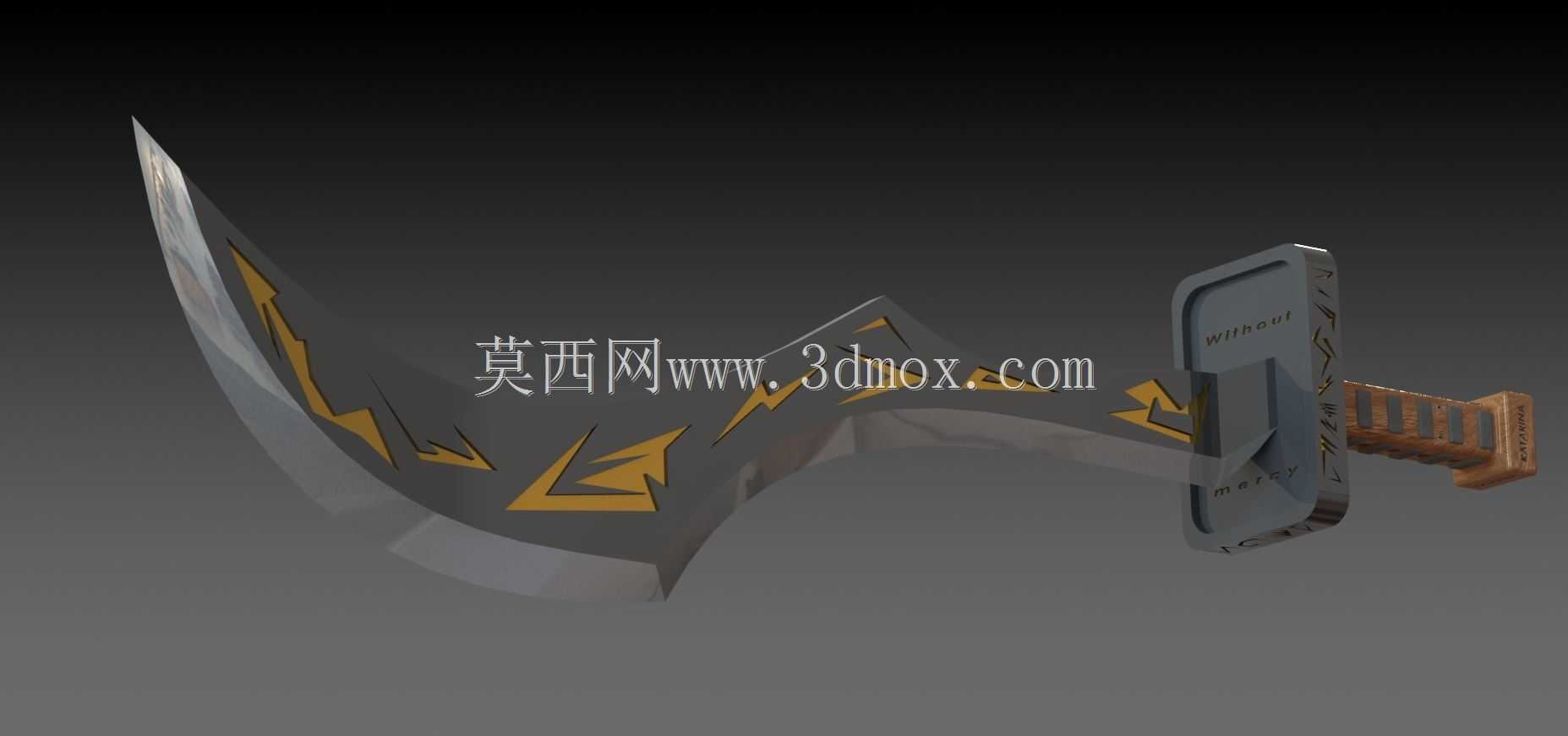

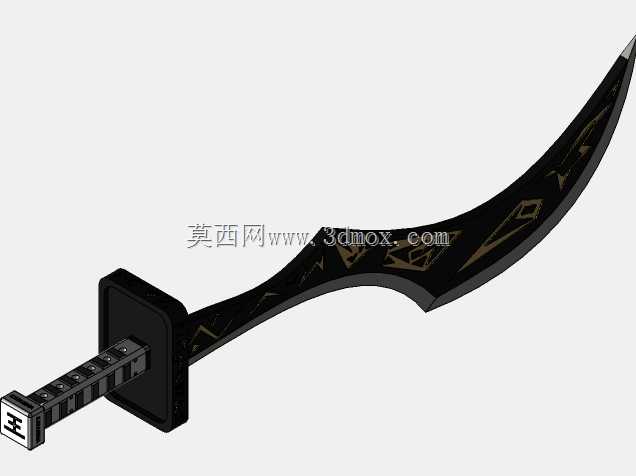

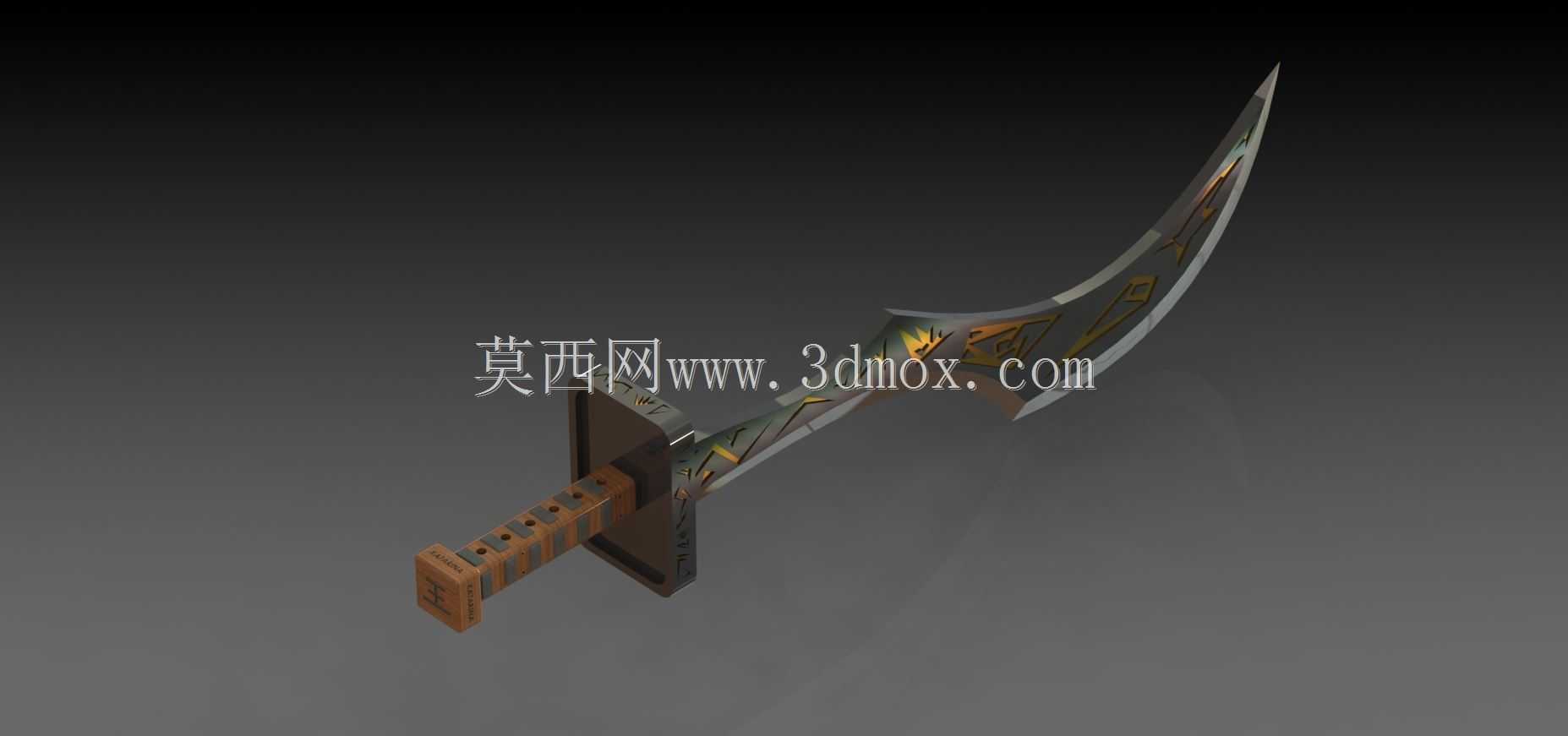

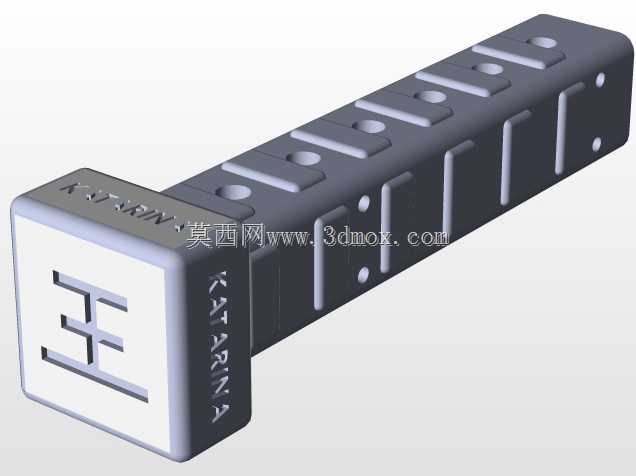

本次设计的双刃匕首结构，面向游戏IP衍生周边制作、cosplay道具量产、文创展品开发三类核心场景，在结构设计阶段优先平衡了外观还原度与实体加工的落地可行性。从实际用途出发，该结构可直接适配3D打印快速打样、树脂翻模批量生产、金属精雕定制三类加工路径，不同加工场景下可对应调整刃部厚度与手柄内部填充率，避免实体化后出现重心偏移、结构易断裂的问题。设计过程中没有完全照搬原画的夸张比例，而是结合人体工程学对握持段做了微调：手柄段做了符合手掌抓握弧度的内凹处理，表面的防滑纹理深度控制在1.2mm，既保留原画的装饰细节，又能保证实际握持时不会出现硌手、打滑的情况。刃部的曲面造型采用多段曲率连续过渡，从刃尖到刃根的厚度从1mm渐变至6mm，靠近手柄的位置做了加厚的应力卸荷槽，避免道具在搬运、展示过程中受外力出现刃根断裂的问题。刃身表面的装饰纹路采用下沉0.8mm的凹槽设计，后续做表面涂装时可以直接在凹槽内填色，不需要额外做遮罩处理，能大幅降低后期表面处理的工时成本。从安装边界来看，整刀的整体长度控制在320mm，刃部最大宽度为85mm，手柄段直径控制在32mm，整体重量在做PLA打印填充率20%的情况下约为180g，握持时重心落在手柄前侧15mm位置，长时间握持也不会出现腕部疲劳的情况。如果用于金属材质的收藏款制作，可将手柄内部做中空设计，预留配重块安装位，根据实际握持手感调整铅块填充量，将整体重量控制在350g左右，兼顾金属质感与握持舒适度。刃部与手柄的连接采用嵌入式榫卯结构，连接段的接触面积做了网格滚花处理，粘接后可承受150N的横向拉力，不会出现刃部与手柄松脱的问题。针对展示用途的需求，手柄尾部预留了直径4mm的安装孔，可以直接搭配通用支架做陈列展示，不需要额外做打孔改装。刃部的尖角位置做了R0.5mm的圆角处理，避免实体化后尖角过于锋利造成划伤，符合周边道具的安全规范。整个曲面建模过程中所有曲面都做了G2连续校验，不存在碎面、尖角收敛的问题，导入加工编程软件时不会出现破面、刀路计算错误的情况，可直接对接五轴精雕、3D打印的加工流程，不需要二次修复模型。
