ZED迷你双目视觉相机结构设计

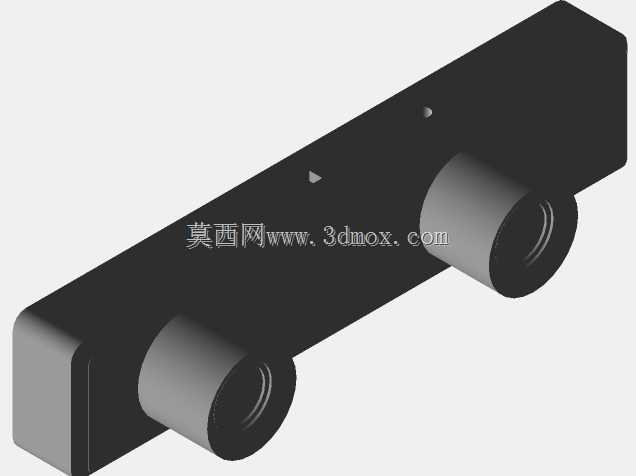

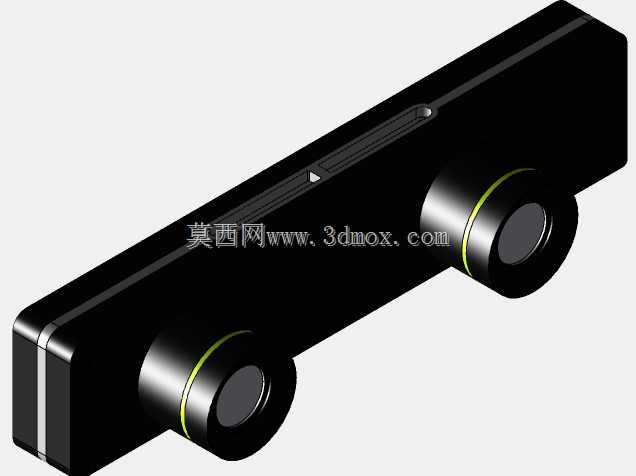

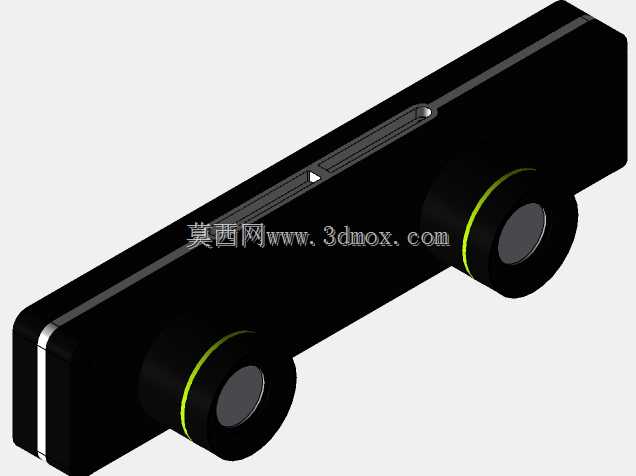

这款双目视觉相机的结构设计，核心围绕移动机器人、小型智能装备的空间感知需求展开，在做结构排布时最先考虑的是两个镜头的光轴平行度约束——基线长度直接决定深度感知的有效量程，因此两个镜筒的安装位做了同轴度限位设计，镜筒与主体外壳的配合采用台阶式定位，避免装配过程中出现光轴偏移，影响后续深度算法的标定精度。主体外壳采用长条形一体化布局，将图像处理电路板、接口组件全部容纳在壳体内腔，外壳侧壁做了细微的防滑纹理，既提升手持调试时的握持摩擦力，也能在设备长期运行时增加壳体散热面积，避免核心芯片过热导致的帧率下降。镜头外圈的亮色环带并非装饰设计，而是装配对位标识，生产组装时可以通过环带位置快速判断镜头是否安装到位，减少人工对位的校验时间。从安装边界来看，壳体背部预留了标准安装孔位，可兼容常用的相机支架、机器人机身挂载位，不需要额外设计转接件就能直接固定在AGV、服务机器人、小型无人机的前端感知位置，整体厚度控制在紧凑区间，不会占用过多设备前部空间，避免遮挡其他传感器的探测范围。在功能适配层面，壳体端部预留了数据接口的安装槽位，接口位置做了下沉设计，能减少数据线插拔时的外力对接口焊点的冲击，长期震动工况下也能保证连接稳定性。内腔的筋位排布完全贴合电路板的元件高度，既可以对电路板起到支撑减震作用，也能避免壳体受压时挤压元件造成损坏。两个镜头的前端突出量经过反复校核，既保证镜头视场角不会被壳体边缘遮挡，也能在发生轻微碰撞时让壳体先接触障碍物，减少镜头镜片受冲击的概率。这款结构设计完全还原了实机的尺寸比例，所有配合间隙、安装位的尺寸都按照实际量产要求设定，不管是做机器人感知系统的选型验证，还是做同类视觉产品的结构参考，都能直接提取相关尺寸做装配校核，不需要再重新测绘调整。在做细节设计时，壳体的合模线位置选在侧面非可视区域，既降低注塑生产的脱模难度，也能提升产品外观的整体性，边角处全部做了圆角过渡，避免安装调试时锋利边角划伤操作人员，同时也能减少应力集中，提升壳体的抗冲击性能。
