机加工手动螺杆式夹紧工装结构

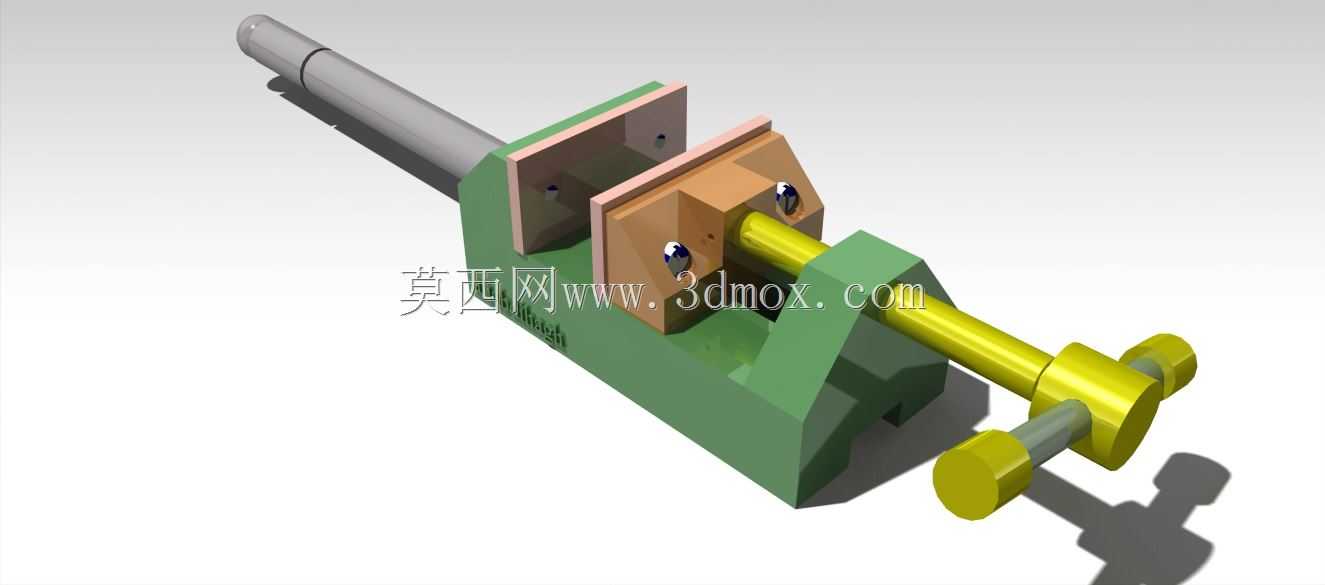

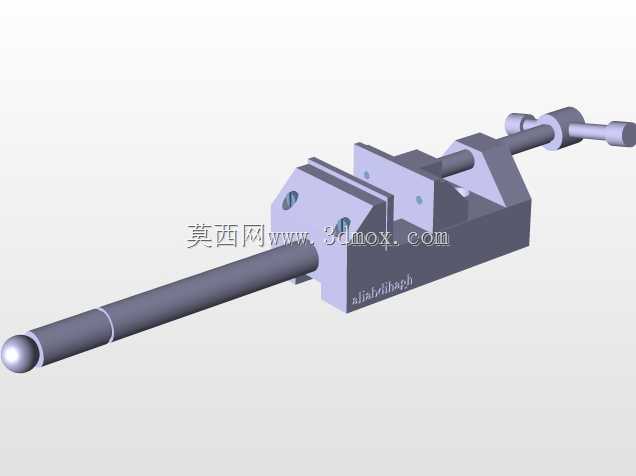

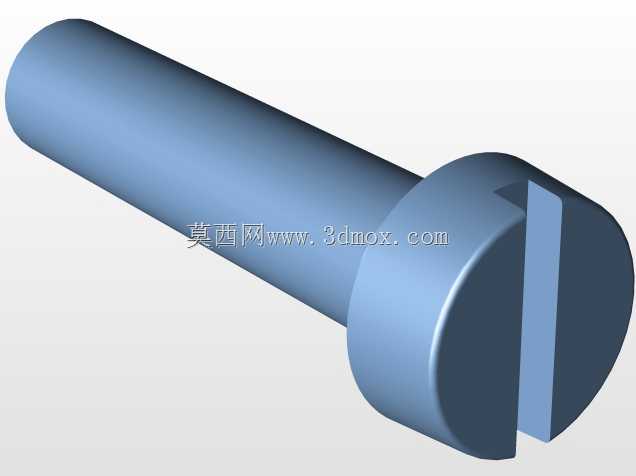

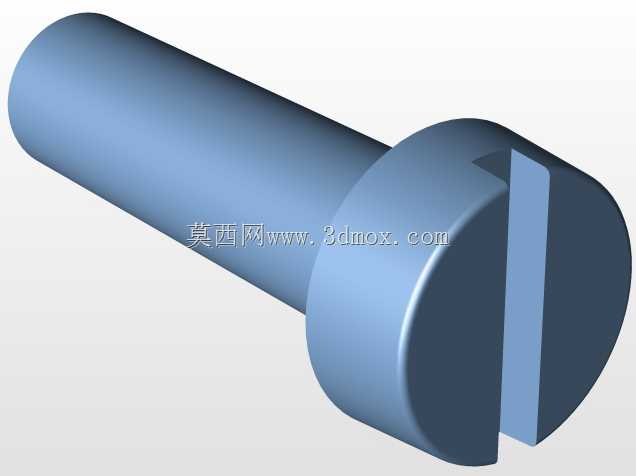

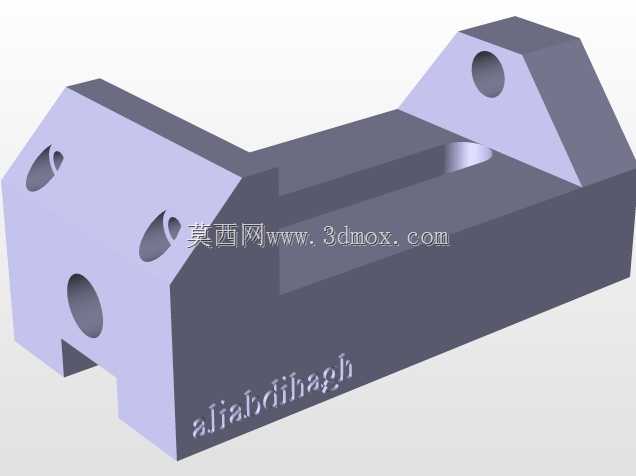

这套手动螺杆夹紧结构，是面向小批量零件铣削、钻孔工序设计的通用装夹单元，在普通立式铣床、台式钻床的工位上十分常见，适配多品种小批量的加工场景，无需配套液压或气动动力源，纯机械传动的结构对车间气源、电源配套没有额外要求，在零散维修加工、教学实训车间也能稳定使用。从结构布局来看，整体采用卧式螺杆推进的设计逻辑，铸铁材质的钳身作为基础承载件，底部预留的安装孔可直接固定在机床工作台T型槽上，安装边界控制在钳身本体轮廓范围内，不会与机床行程内的其他辅具产生干涉，固定钳口与活动钳口的夹持面做了淬硬处理，表面加工有细密的防滑齿纹，夹持毛坯件时能避免工件受切削力移位，针对异形零件的装夹需求，钳口也可根据工件轮廓更换定制的软钳口，拓展装夹适配范围。传动部分采用梯形螺杆副，相比普通三角螺纹，梯形螺纹的传动效率更适配手动操作的施力逻辑，自锁性能可靠，夹紧后不会因为切削振动出现松退，螺杆端部的十字操作手柄充分考虑了手动施力的力臂长度，操作人员无需借助加力杆就能输出足够的夹紧力，同时手柄的转动范围避开了钳身的安装区域，操作时不会与工作台面发生磕碰。设计过程中优先考虑了日常维护的便捷性，螺杆与钳身的配合部位预留了润滑注油孔，长期使用出现磨损后，可单独更换螺杆、螺母以及钳口配件，无需整体报废更换，有效降低工位辅具的长期使用成本。活动钳口与钳身的配合采用燕尾导轨结构，导向间隙可通过侧边的调节螺钉调整，长期使用出现导向磨损后，能快速调整间隙消除活动钳口的旷量，保证夹持精度的稳定性，钳身尾部伸出的定位杆可配合工位挡块使用，快速调整整个夹具在工作台上的安装位置，适配不同长度工件的装夹避让需求。整套结构没有复杂的异形曲面，所有零部件都可通过普通机加工工序完成加工，加工难度低，制造成本可控，对于小型加工坊自行改制同类夹具也有很高的参考价值，夹持行程覆盖常规小型零件的装夹尺寸范围，足够应对日常非量产加工的绝大多数装夹需求。
