树莓派迷你NAS存储扩展装置

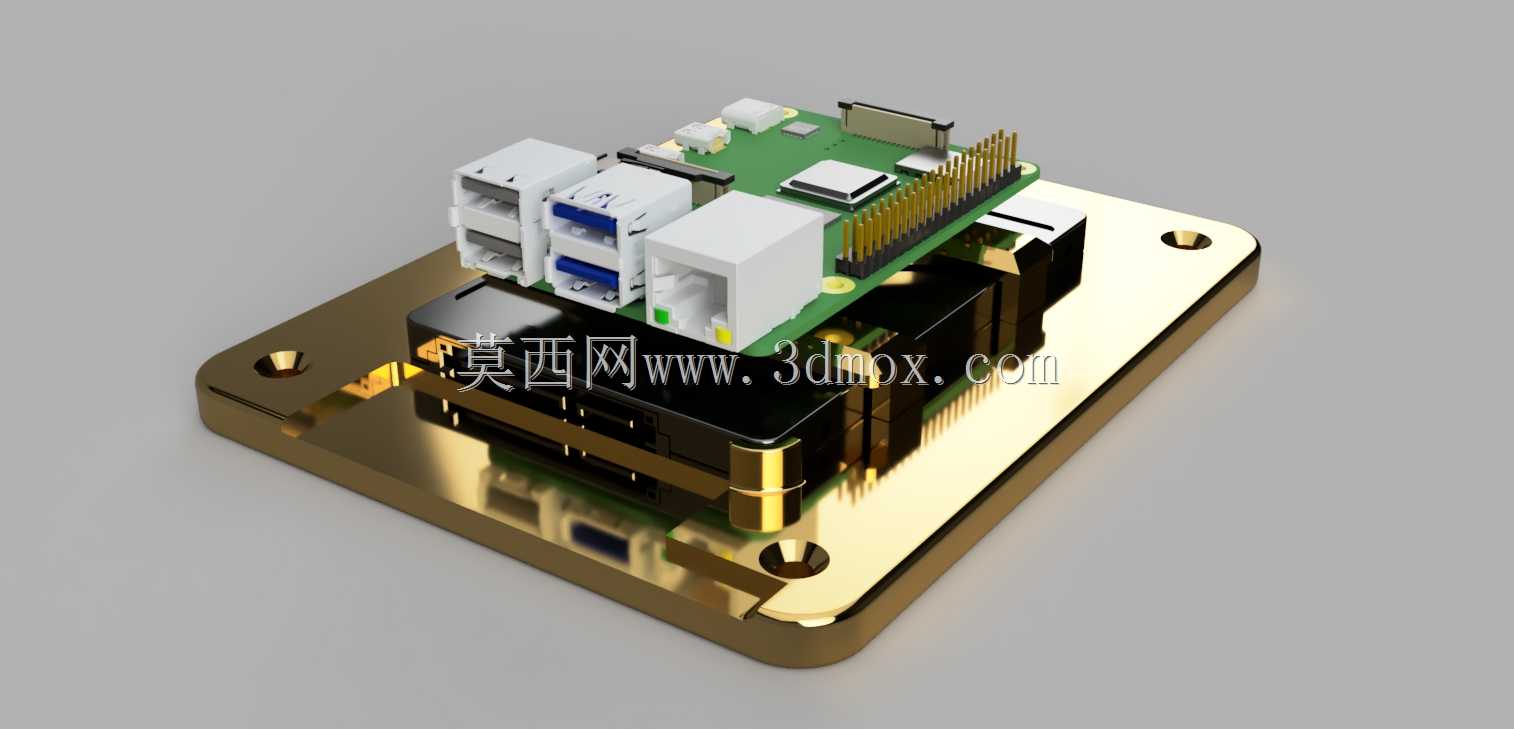

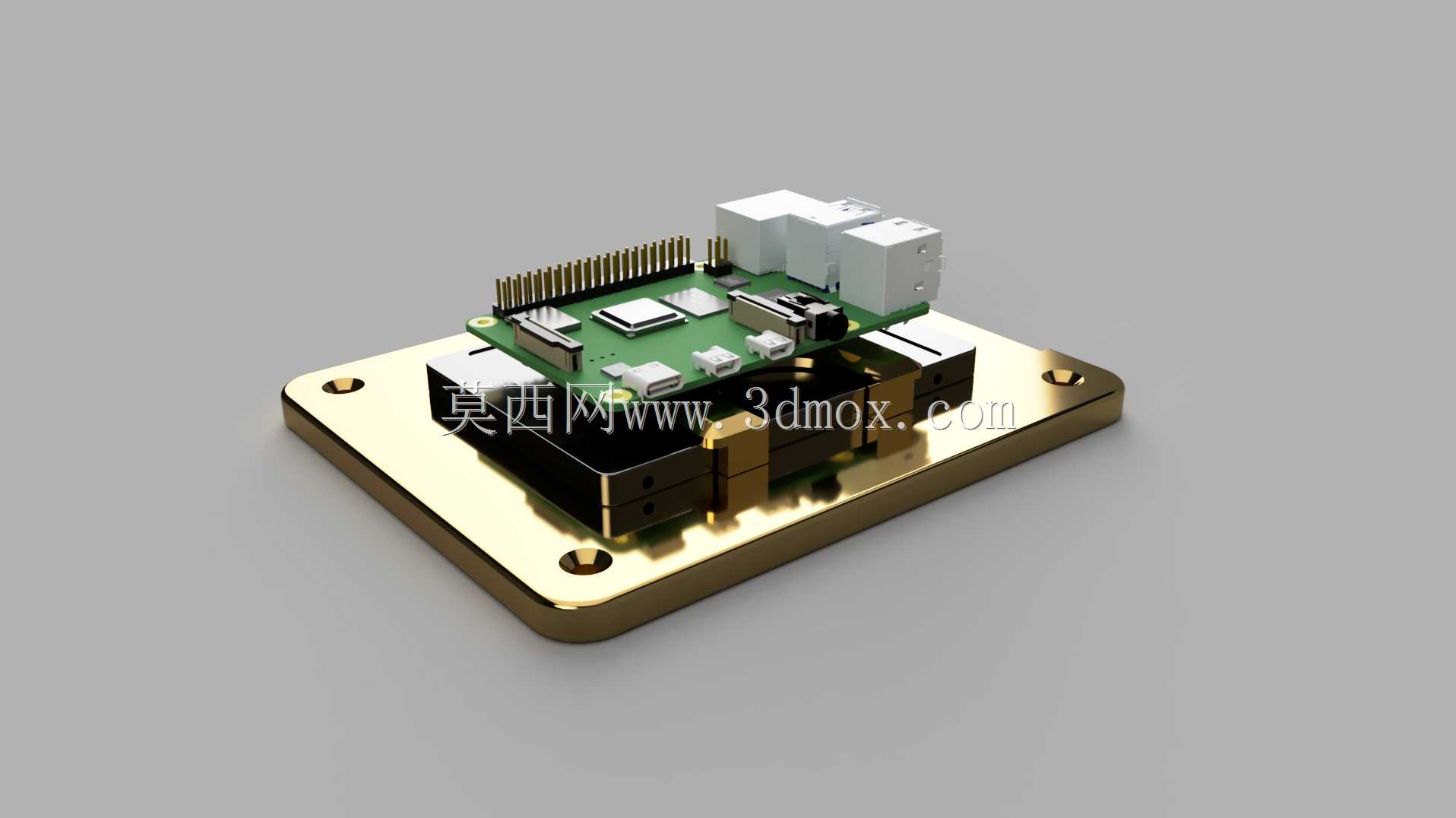

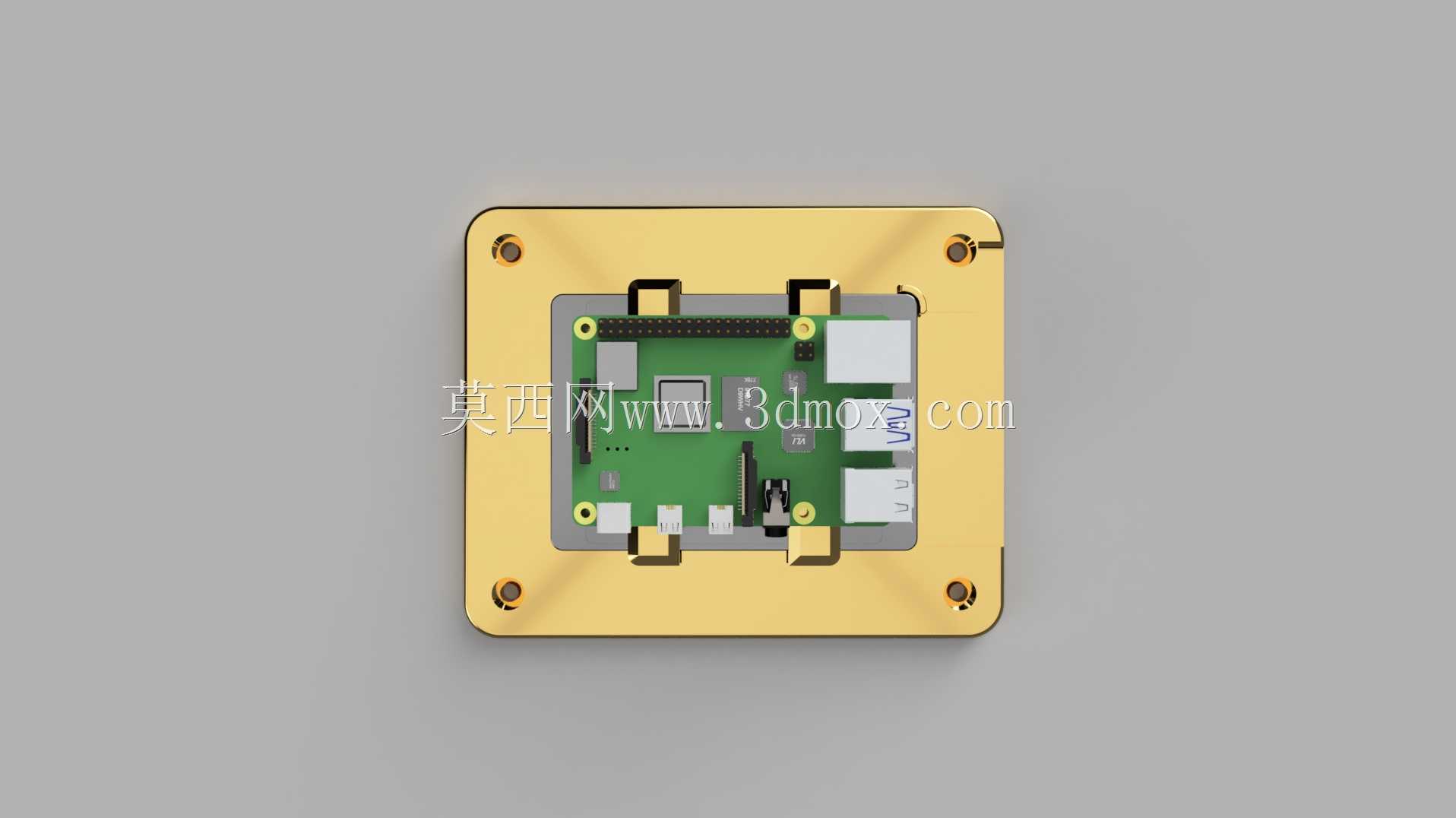

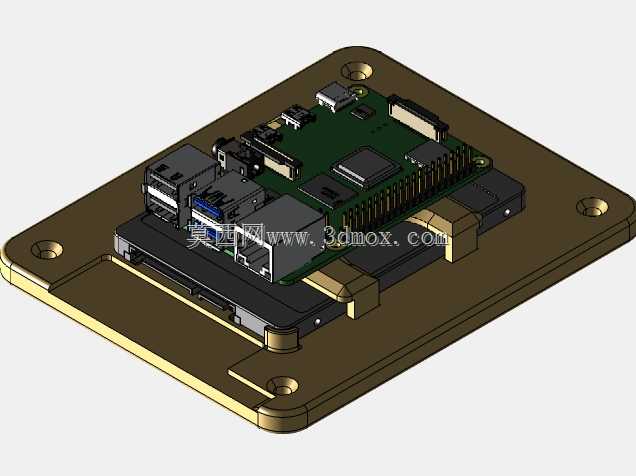

这款针对树莓派开发的小型网络附加存储装置，主要面向嵌入式开发、小型户外监测、个人私有云搭建等场景使用，可解决树莓派原生存储容量不足、数据读写稳定性弱的问题，满足低功耗场景下的本地数据存储、局域网文件共享、轻量数据备份需求。整套装置采用分层堆叠式结构设计，底层为金属材质安装基座，基座四角预留标准安装孔位，可直接固定在墙面、设备机柜导轨或者定制外壳内部，安装孔位间距匹配树莓派官方标准固定孔尺寸，无需额外打孔改造即可完成适配，基座边缘做了圆角钝化处理，避免安装过程中划伤线路或者操作人员手部。上层直接搭载树莓派主板，主板侧方通过转接结构连接2.5英寸固态硬盘，转接模块采用成熟的SATA转USB3.0方案，数据传输带宽可满足机械硬盘、固态硬盘的满速读写需求，转接板与主板之间预留3mm安全间隙，避免长期使用过程中积灰或者凝露导致的电路短路问题。装置整体外形尺寸控制在100mm×80mm×35mm范围内，可轻松放入小型防护外壳中，适配户外鸟类监测、野外环境数据采集等需要长期无人值守的部署场景，整套结构无需额外辅助固定件，固态硬盘通过侧边卡扣即可完成限位，拆装时仅需松开卡扣即可更换存储介质，无需拆解整套固定结构。设计过程中充分考虑散热需求，金属基座同时承担固态硬盘的散热片功能，固态硬盘工作时产生的热量可直接通过基座传导散出，无需额外加装散热风扇即可满足7×24小时连续运行的温度要求，避免风扇转动带来的积灰、噪音以及额外功耗问题。主板上方的GPIO引脚完全外露，可直接连接摄像头、传感器等外接扩展模块，不会被存储结构遮挡，适配各类二次开发需求，整套结构的走线全部隐藏在层间间隙内，外部无裸露飞线，既提升了整体整洁度，也避免了线路被外力拉扯导致的接触不良问题。安装时仅需先将固态硬盘固定在转接位，再将树莓派主板对准基座孔位锁紧，最后连接好转接排线即可完成组装，整个过程无需特殊工装工具，普通用户按照结构对位即可快速完成装配，可直接搭配开源NAS系统使用，无需额外进行硬件驱动适配。
