工业设备用圆形密封式三维连接结构

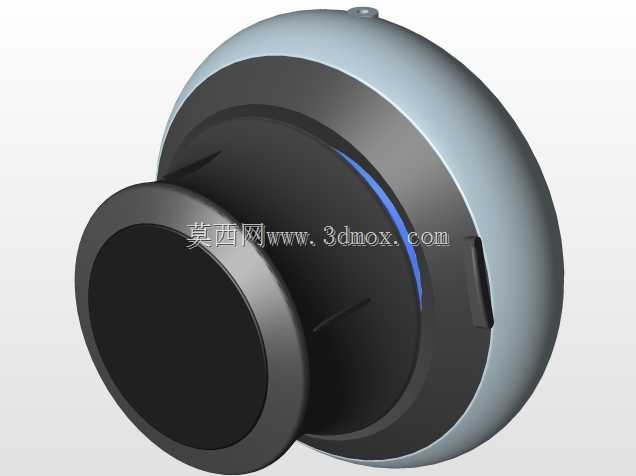

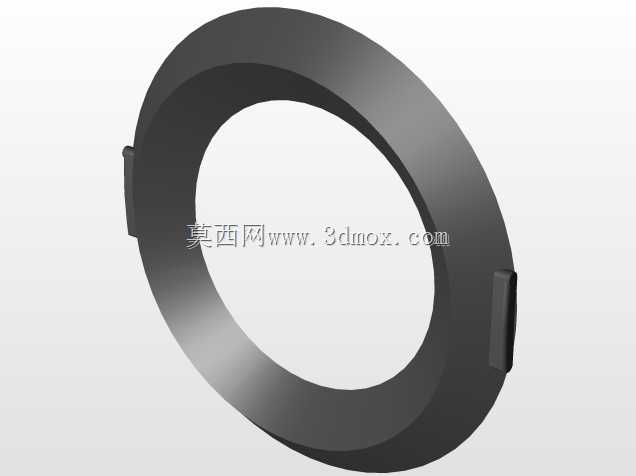

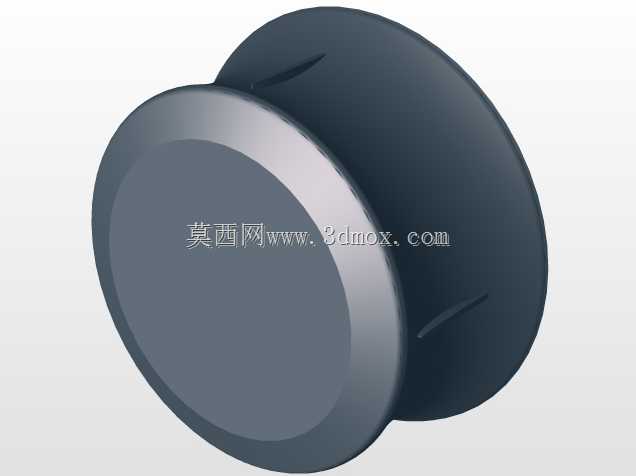

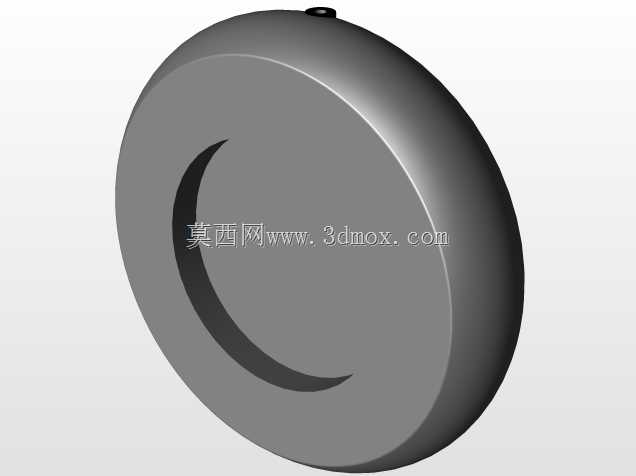

这类圆形密封式连接结构，在工业管路对接、设备腔体快装、检测仪器探头接驳场景中应用十分广泛，日常做设备改造、小型试验台搭建时经常会用到同类型结构，核心作用是实现两个独立腔体或管路的可靠连通，同时保证对接位置的密封性能，避免内部介质泄漏或者外部杂质侵入。从结构设计来看，整体采用同轴回转体布局，底部为宽边法兰式安装基座，基座边缘预留了均匀分布的沉头安装孔，安装时可通过内六角螺栓直接固定在设备面板或者腔体端面上，基座与上部对接主体之间设计了一圈环形密封槽，可嵌入O型橡胶密封圈，当对接端压紧时，密封圈受挤压产生弹性变形，填充结合面的微观间隙，可满足常规气压、液压工况下的密封要求，适配0-1.6MPa的常规工作压力区间。上部的对接主体采用阶梯轴式结构，最顶端为小直径导向段，对接时可先插入对接口的导向孔内，避免硬对接造成的密封件刮损，导向段下方是密封配合段，加工精度控制在IT7级，表面粗糙度达到Ra1.6，保证与对接端的配合紧密性，配合段下方设置了三个均匀分布的弹性卡扣，当对接结构插入到位后，卡扣会自动卡入对接口的环形卡槽内，实现轴向位置的锁定，不需要额外加装紧固件即可完成快速对接，拆卸时只需要按压卡扣的解锁凸台即可拔出，拆装效率比传统螺纹连接提升60%以上。做这类结构的三维建模时，需要重点关注几个尺寸边界：首先是底部安装法兰的外径要比对接主体的最大外径大15-20mm，保证安装时有足够的螺栓操作空间，法兰厚度根据整体承载需求设定在8-12mm区间，避免螺栓锁紧时法兰产生翘曲变形；其次是上部对接段的插入深度要控制在25-30mm，既要保证对接后的配合稳定性，又要避免插入过深造成内部流道的通径缩减；另外卡扣的弹性行程要预留2-3mm的余量，保证锁定到位后卡扣有足够的预紧力，不会因为设备运行的振动出现松脱。这类连接结构的内部流道采用等径直孔设计，通径与对接管路的内径保持一致，避免通径突变造成的介质流动阻力增大，流道内壁做光滑过渡处理，没有台阶或者锐角，可减少介质残留，适合输送气体、低粘度液体等多种介质。在实际选型应用时，需要根据对接端的尺寸匹配对应规格的连接结构，安装前要检查密封圈是否有划伤、老化的情况，安装时要保证对接面的清洁，避免铁屑、灰尘等杂质夹在密封面之间造成密封失效，日常维护时只需要定期检查卡扣的磨损情况以及密封圈的老化程度，更换易损件即可重复使用，整体维护成本较低，在小型自动化设备、实验室检测装置、气动回路系统中都有很高的应用适配性。
