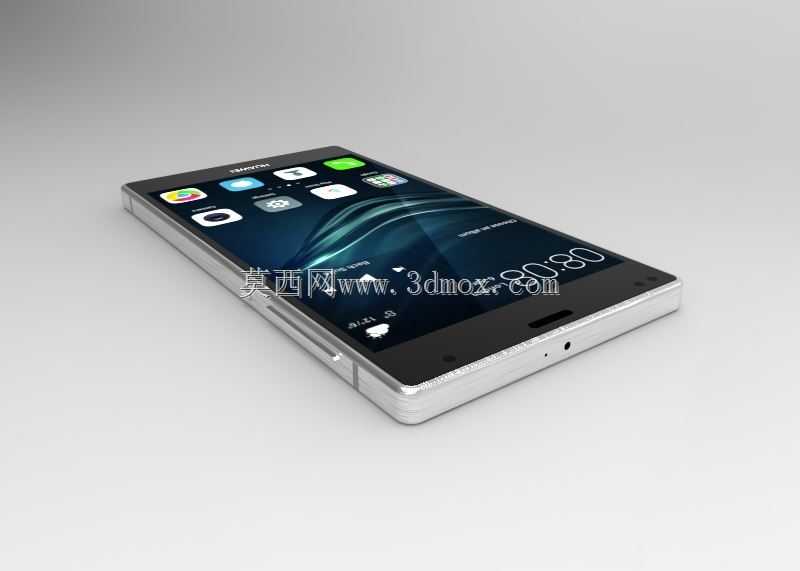

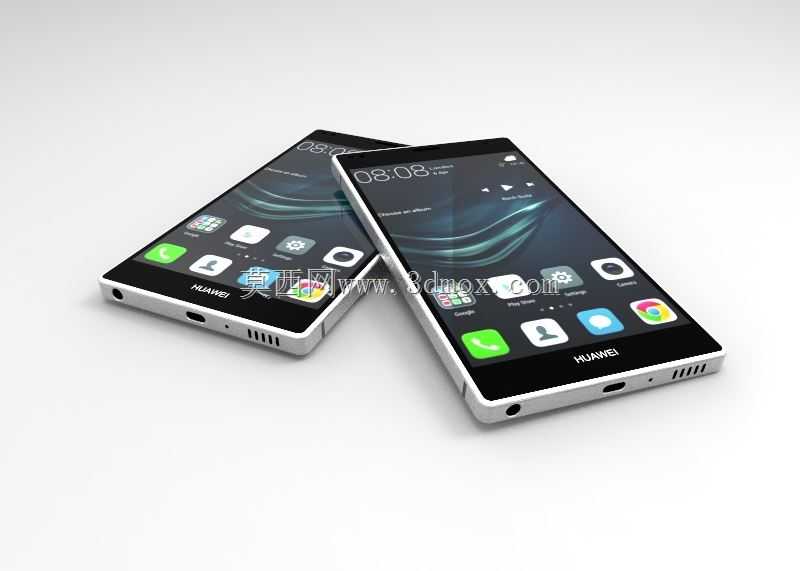

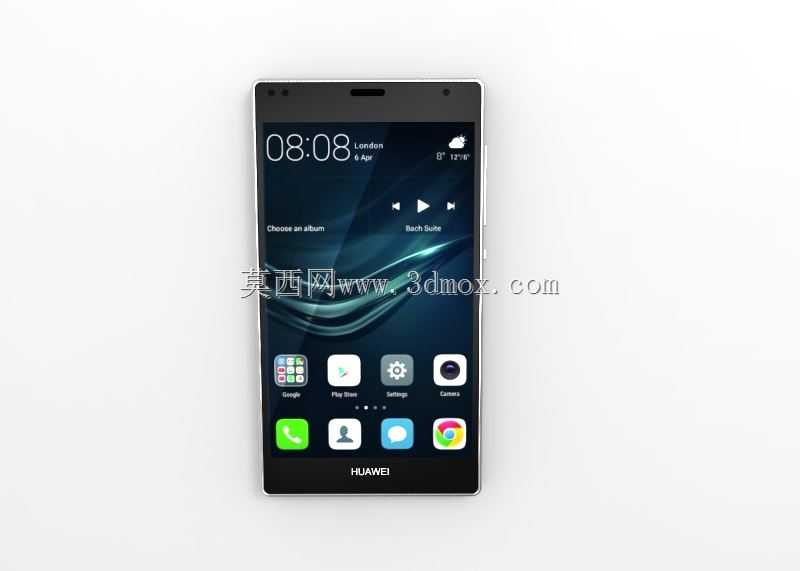

华为P9 PLUS智能手机整机外观结构

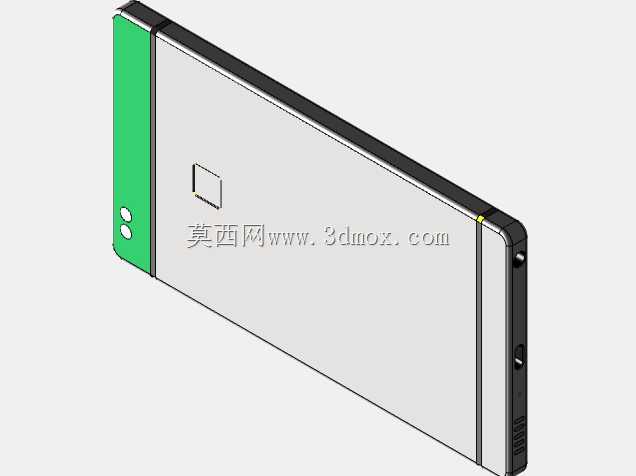

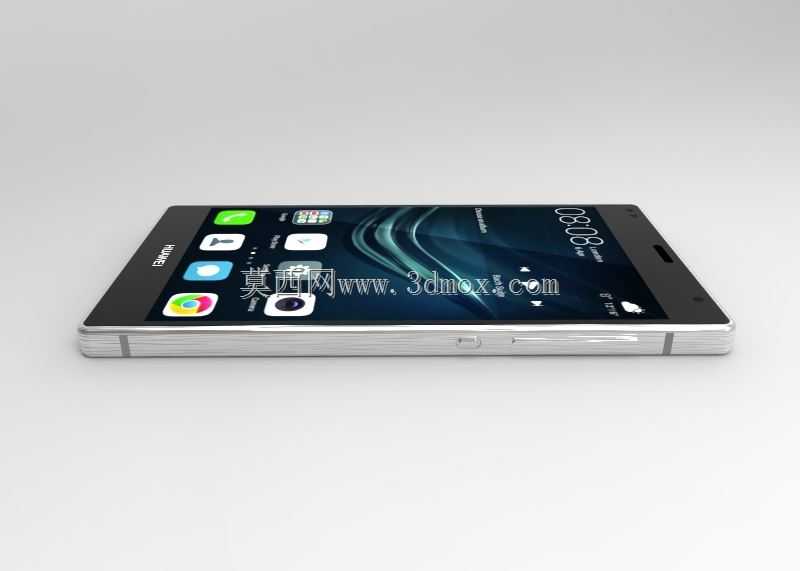

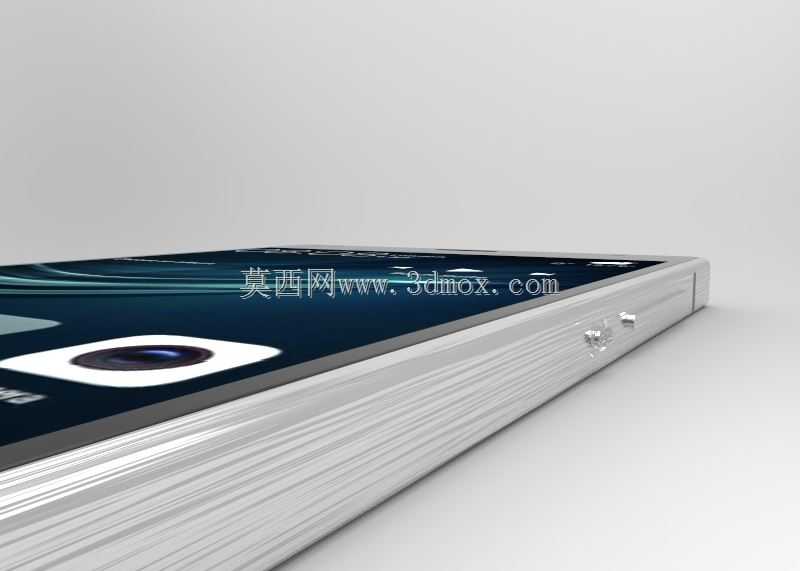

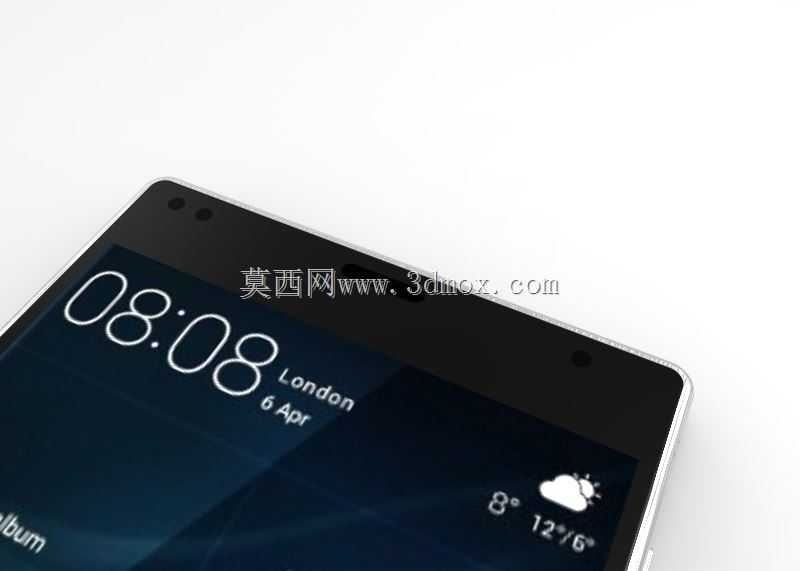

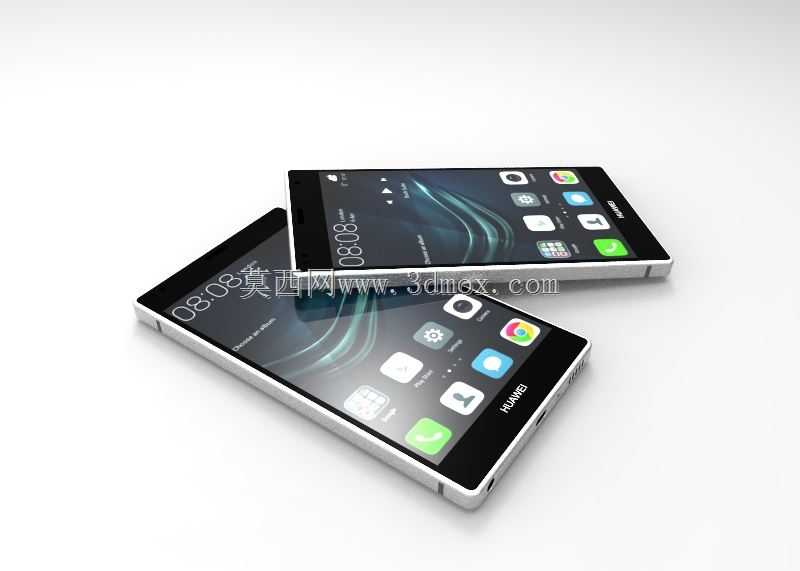

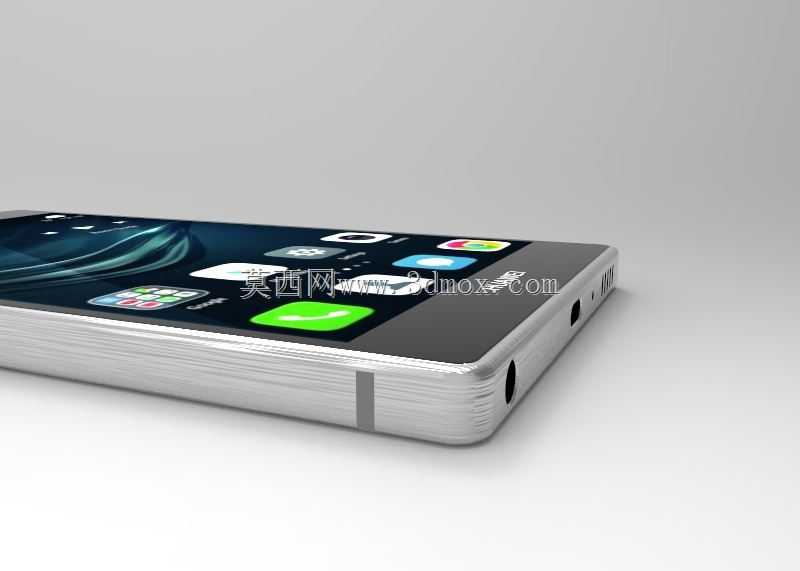

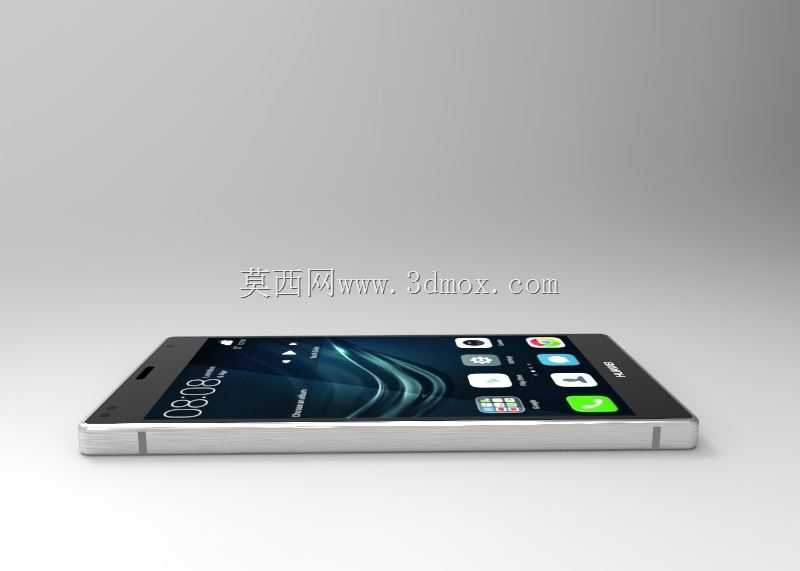

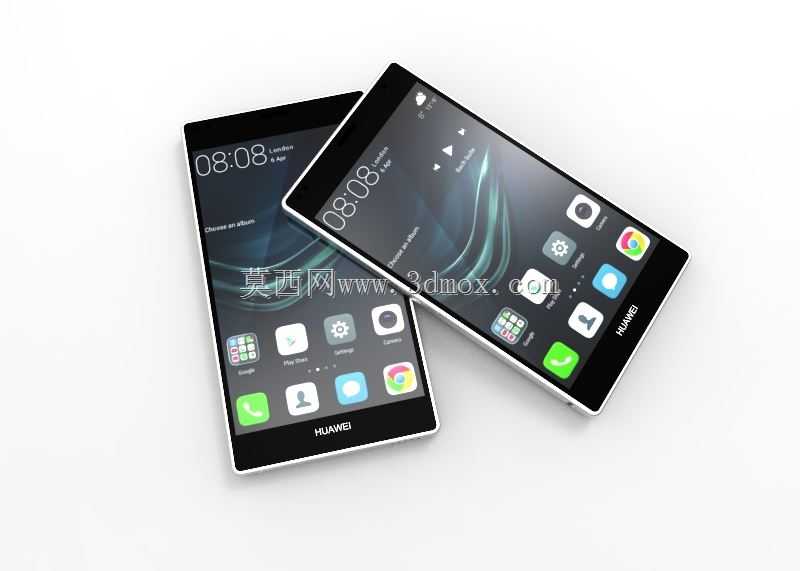

这款智能手机的三维结构模型，完整还原了整机的外观轮廓与接口布局细节，可直接用于消费电子周边产品的结构适配设计场景，比如手机保护壳开模前的结构校核、车载手机支架的夹持尺寸匹配、桌面充电底座的卡位结构设计等，能帮助结构工程师省去逆向测绘基础外形的步骤，直接进入周边配件的细节设计环节。从实际使用维度看，该机型作为直板触控智能手机，整机采用一体化金属中框搭配玻璃面板的设计思路，正面覆盖2.5D弧面玻璃，屏幕区域的黑边宽度控制贴合量产机型的实际装配公差，顶部听筒开槽、前置摄像头开孔、光线传感器避让位的位置精度，完全匹配真机的实际排布，不会出现周边配件开孔错位的问题。机身侧面的按键布局包含音量调节键、电源键，按键的凸起高度、按压行程对应的结构间隙都做了还原，中框底部的扬声器开孔、Type-C充电接口、3.5mm耳机孔、麦克风拾音孔的位置与孔径尺寸，完全参照真机的实际参数设置，在做防尘塞、接口扩展配件的设计时，可以直接调用对应位置的特征做配合公差计算。机身背部的主摄像头模组凸起高度、双色温闪光灯位置、品牌标识区域的凹陷深度都做了精准还原，在设计背贴类配件、手机背夹电池的时候，可以直接基于该模型的背部曲面做贴合面的适配，避免出现翘边、压到摄像头模组的问题。整机的外形尺寸严格对应量产机型的实际参数，长宽厚的边界尺寸可以直接作为配套产品设计的安装边界参考，比如做口袋式手机收纳包的时候，可以直接基于整机的最大外轮廓预留合理的装配间隙，不需要反复调整尺寸适配。从建模逻辑上看，该模型将整机的外观曲面做了连续顺滑处理，没有碎面、破面问题，在做后续的结构修改、特征提取的时候，可以直接编辑曲面，不需要重新修补基础外形，对于做手机周边产品快速迭代的设计团队来说，能大幅缩短前期的基础建模周期，把更多精力放在配件本身的功能结构优化上。另外，模型还原了机身四个边角的圆弧过渡曲率，在做防摔保护壳的缓冲结构设计时，可以精准匹配边角的贴合弧度，让保护壳的装配紧密度达到量产要求，不会出现松垮、移位的问题。
