42系列两相混合式步进电机结构建模

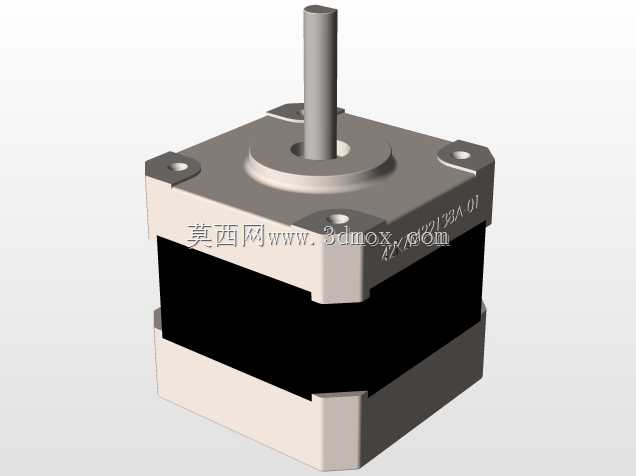

做自动化设备结构设计时，42规格步进电机是小型运动机构里出镜率极高的执行元件，小到桌面级点胶工位的滑台驱动、3D打印设备的轴传动，大到小型分拣线的拨料机构、非标检测设备的工位切换动力，都能见到这类电机的身影。这次建模完全按照量产实物的安装边界还原，机座截面为标准42mm见方，端角预留的安装孔位完全适配行业通用的M3螺丝安装规格，孔位中心距严格遵循31mm的行业通用尺寸，输出轴直径5mm、轴伸长度24mm，轴端做了标准的D型切边处理，方便配套联轴器、同步轮时传递扭矩不打滑，不会出现建模后选型安装干涉的问题。

建模过程中特意还原了电机的分层结构，前端盖的轴承安装位、定子绕组的包裹壳体、后端盖的出线位置都做了等比例复刻，没有做过度简化，方便做设备整体装配时核对干涉空间——比如很多新手设计时容易忽略电机尾部的出线弯折空间，这次建模特意保留了尾部出线端的凸起结构，能直观看到电机安装后尾部需要预留的最小安全距离，避免装配时出现线材挤压、端盖磕碰机架的问题。

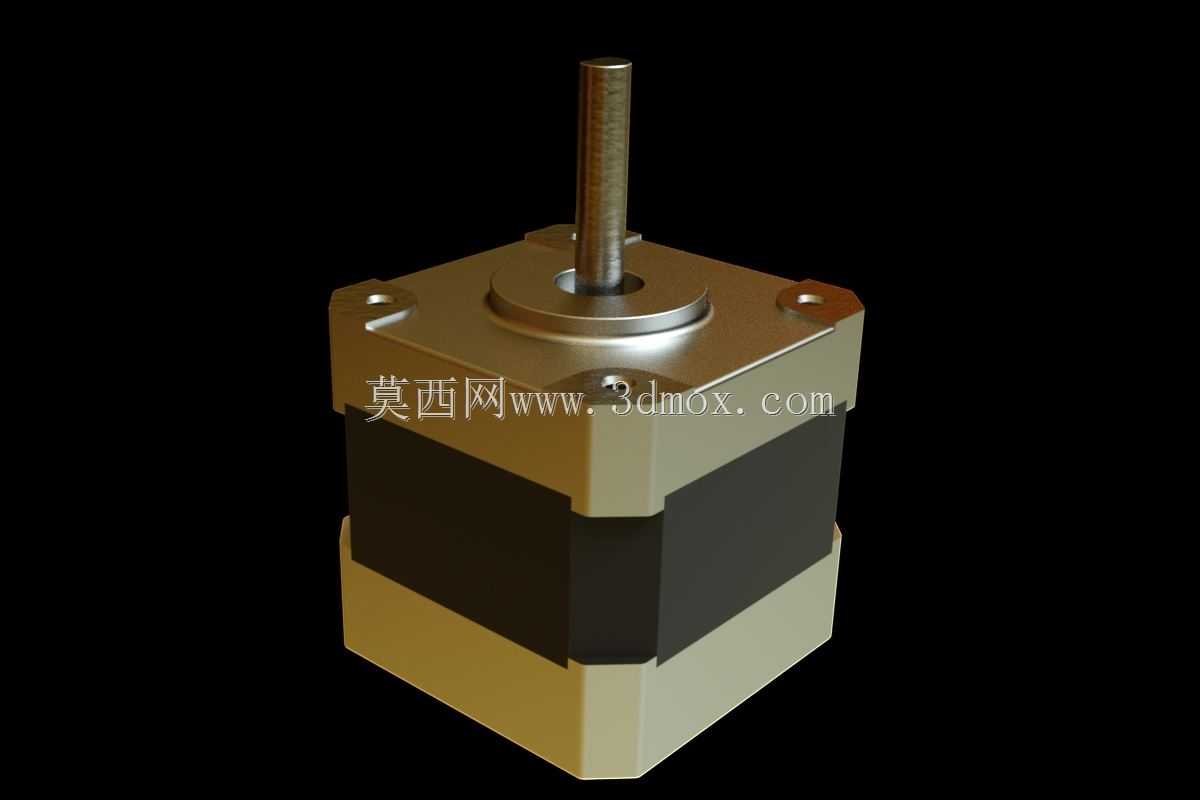

从功能特性来说，这类混合式步进电机依靠脉冲信号控制角位移，开环控制下就能达到不错的定位精度，不需要额外加装反馈元件就能满足大部分中低速传动场景的需求，搭配对应的驱动器就能实现细分驱动，运行时的震动和噪音控制都优于早期的反应式步进电机。建模时特意区分了壳体的不同材质区域，前端盖和后端盖的铸铝质感、中间定子段的黑色塑封/喷涂层、输出轴的金属加工面都做了对应结构区分，不是单一的整体块建模，后续做设备渲染、装配爆炸图的时候可以直接拆分材质，不用二次返工。

实际选型搭配时，这个尺寸的电机通常适配100mm以内行程的线性滑台，或者负载不超过2kg的旋转工位，安装时要注意输出轴和被驱动部件的同轴度，哪怕建模时预留了联轴器的补偿空间，实际装配时同轴度偏差过大也会加剧轴承磨损、降低电机使用寿命。建模时还还原了端面上的定位凸台，这个凸台直径22mm、突出高度1.5mm，是安装时和设备安装板定位止口配合的关键结构，很多非标准建模会漏掉这个细节，导致装配时电机定位偏移，传动同轴度没法保证，这次特意按照实物尺寸做了精准还原，不管是用来做机构运动仿真，还是出工程图核对安装尺寸，都能直接复用。
