便携式长条直插式音频播放设备结构设计

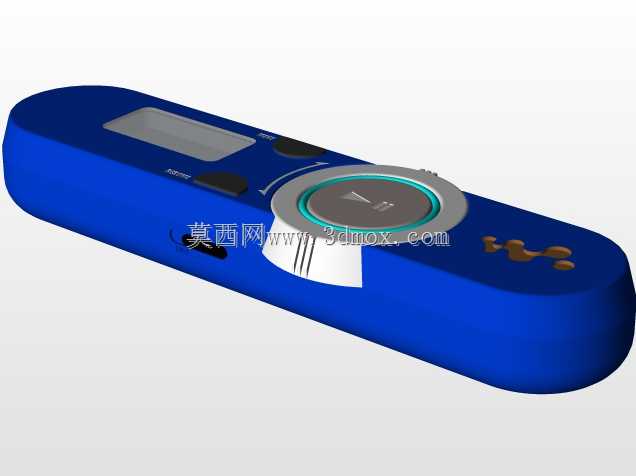

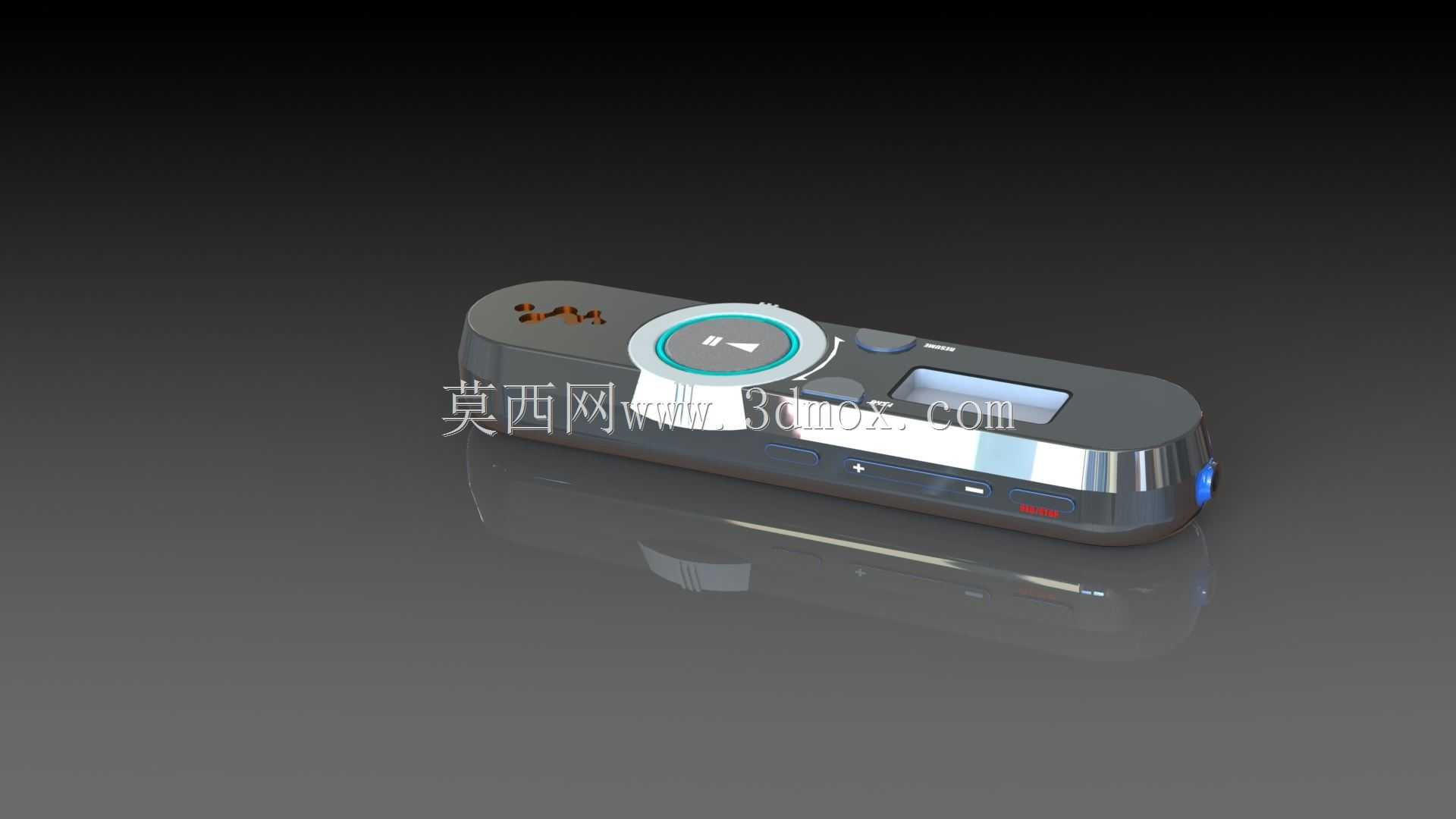

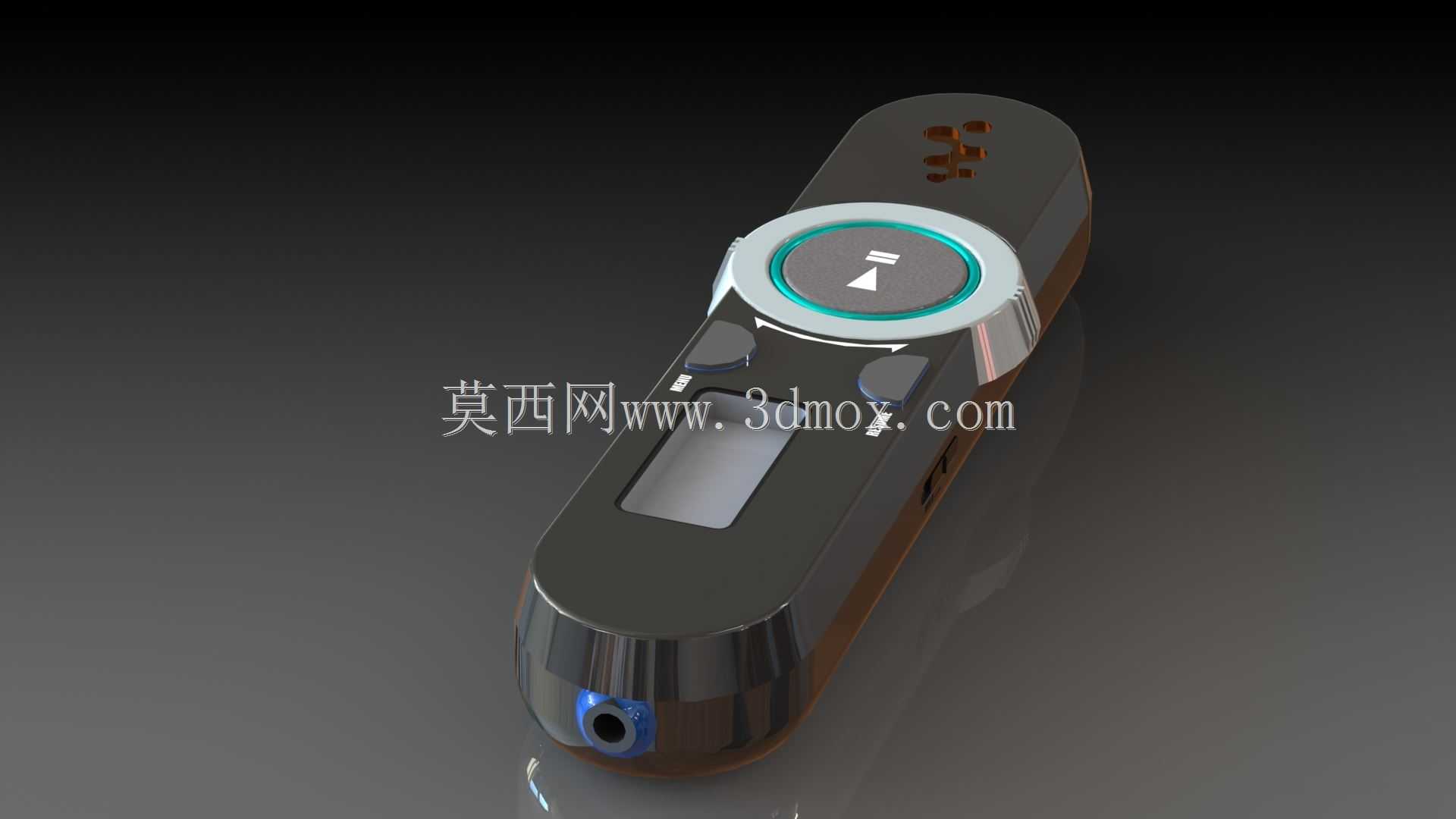

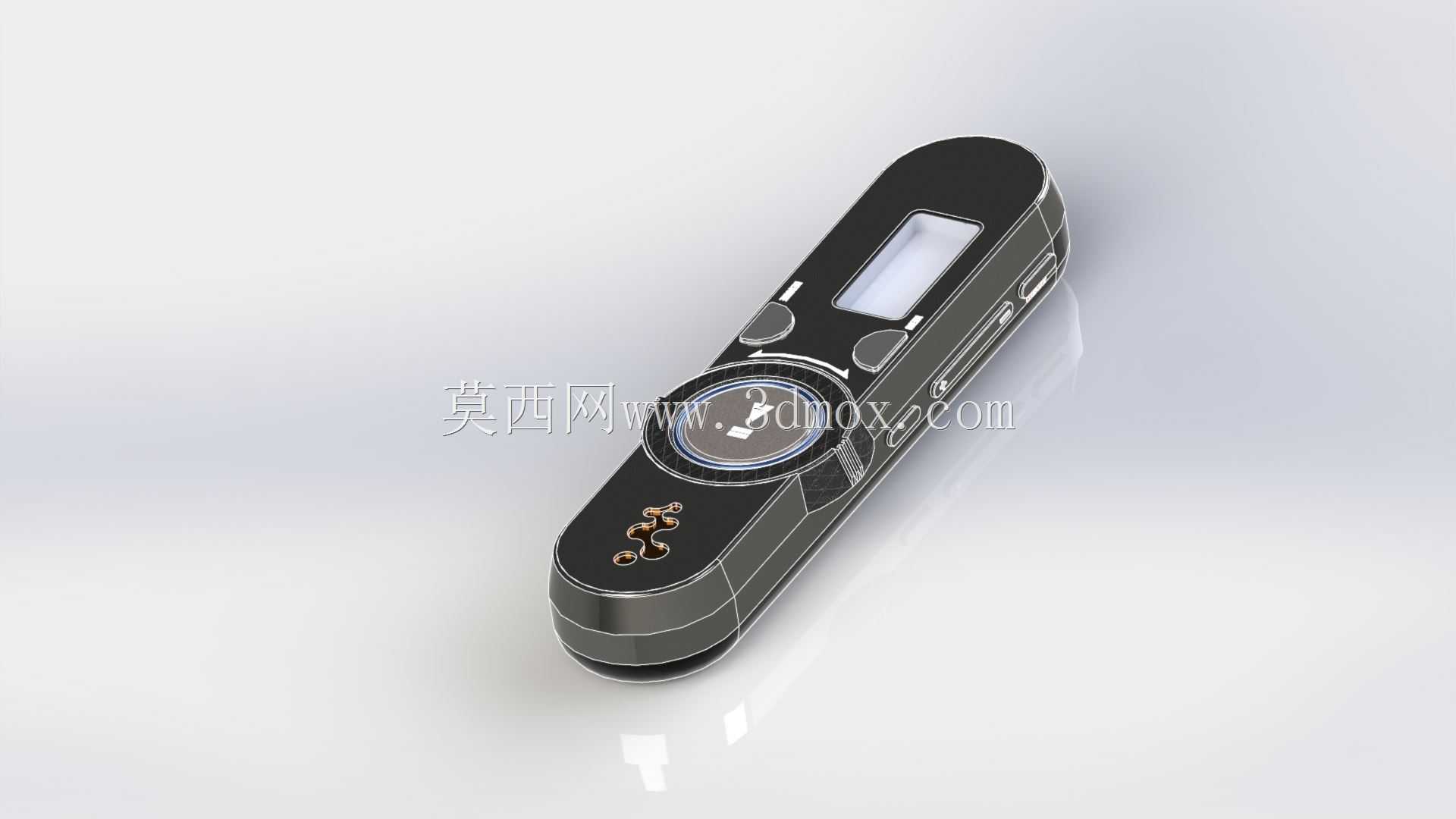

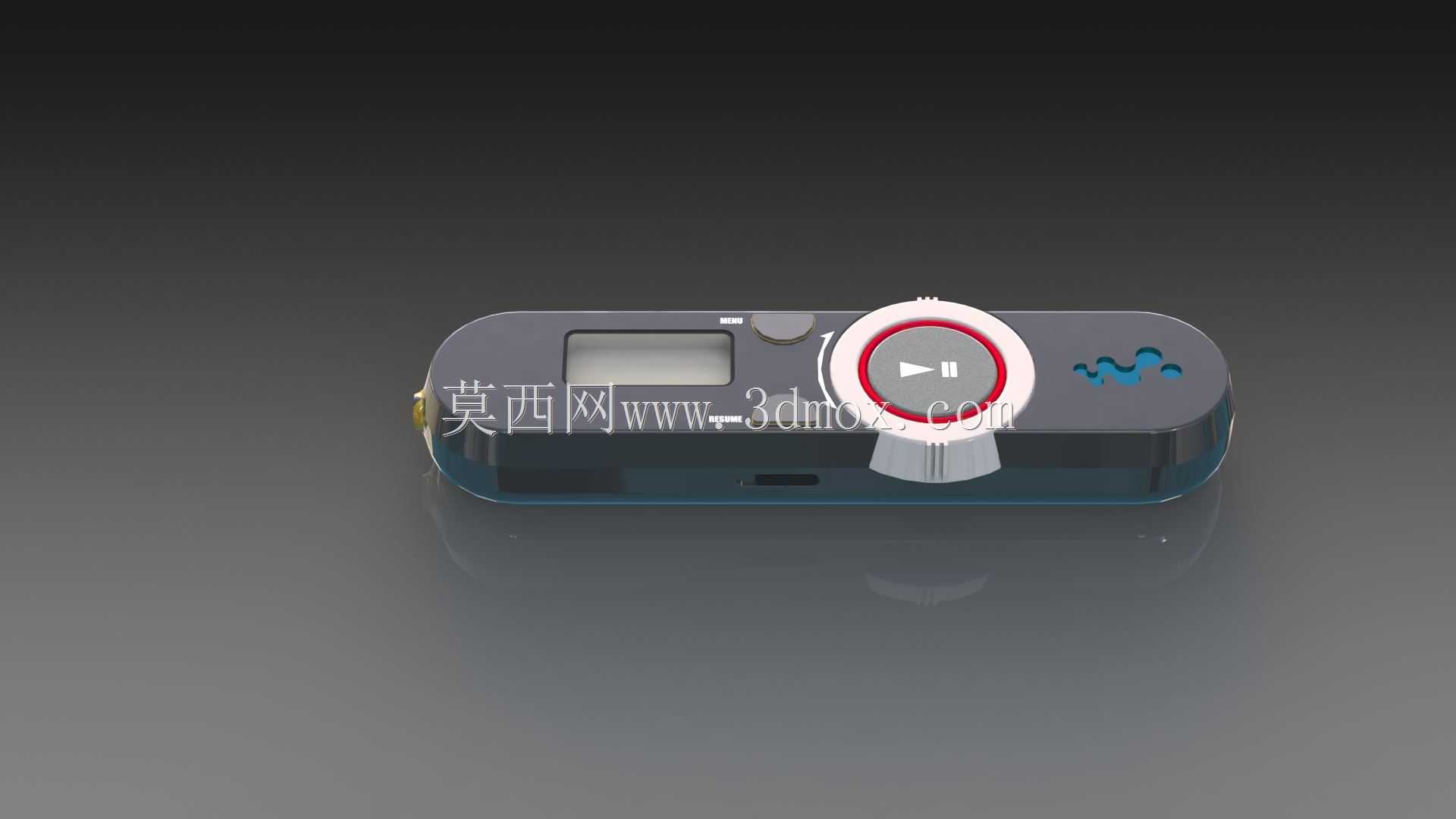

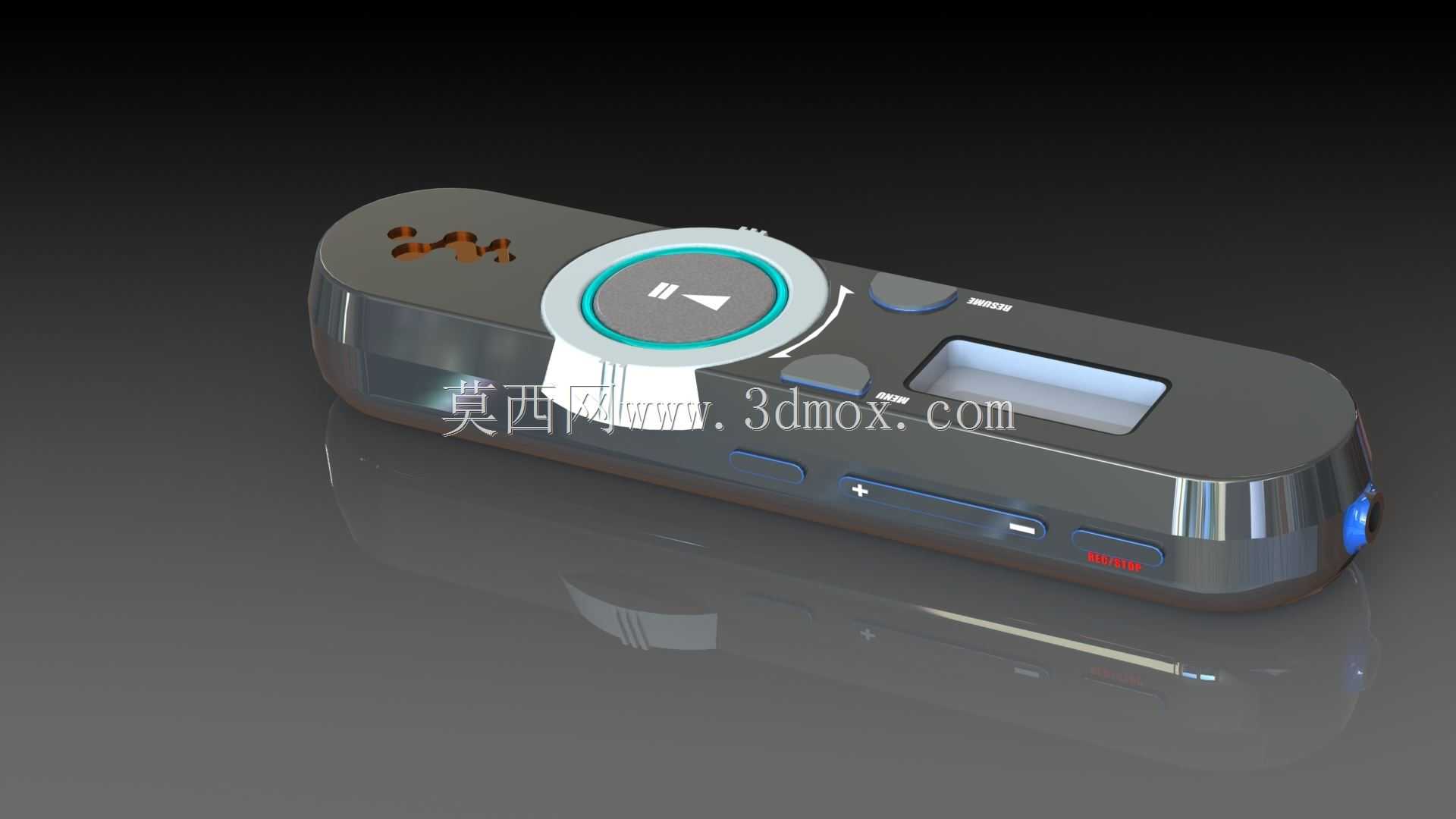

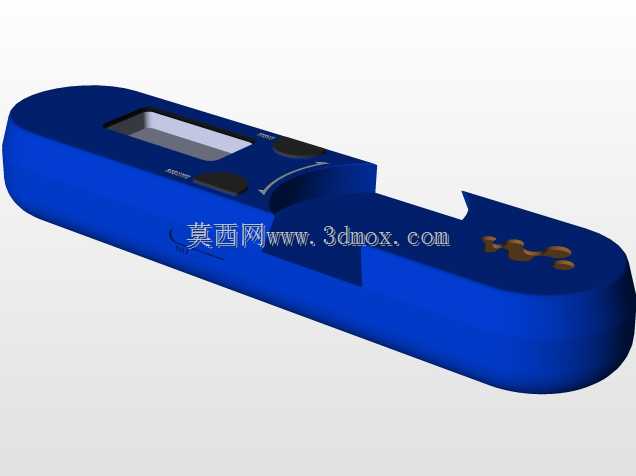

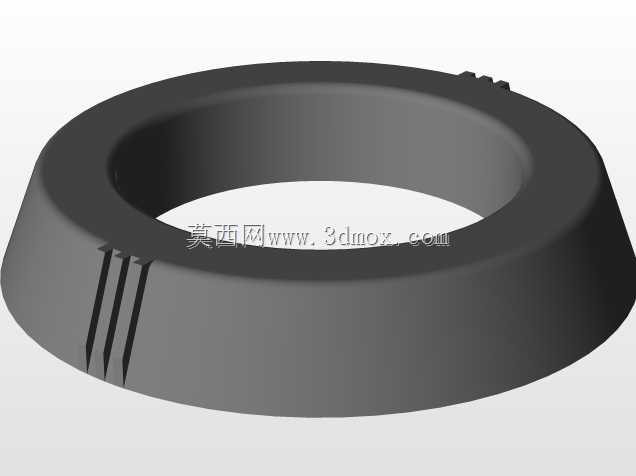

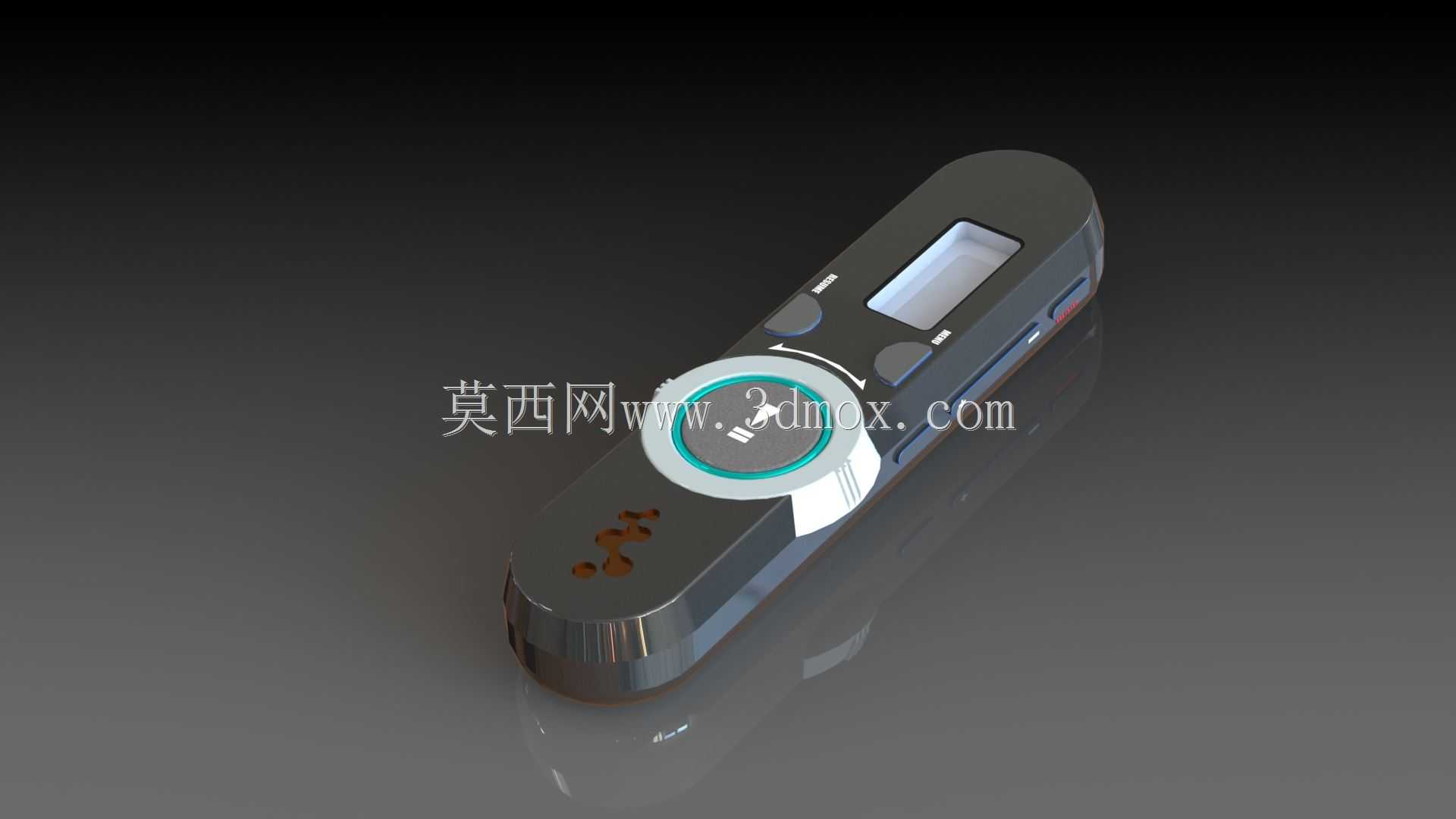

这款长条直插式便携音频播放设备，核心面向日常通勤、户外轻运动、碎片化学习场景的音频播放需求，整体采用一体化长条形机身布局，握持时贴合手掌虎口弧度，单手持握时拇指可自然覆盖正面操作区域，无需调整持握姿势即可完成全部播放操作。机身正面设置环形导航操作按键，中心为播放暂停触控点，环形边缘集成上下曲切换、音量调节功能，按键边缘做凸起限位处理，盲操作时可通过触感快速识别按键边界，避免运动场景下误触。按键下方设置小尺寸段码显示屏，可实时显示当前播放进度、电量状态、音频文件序号，屏幕采用下沉式安装设计，表面覆盖透明PC防护片，与机身外壳保持0.1mm的齐平度，避免日常放置时屏幕被硬物刮花。机身下端集成3.5mm标准音频输出接口，接口周边做金属衬圈加固，可承受反复插拔的侧向力，避免接口焊盘在长期使用后出现松脱。机身侧面设置独立的电源拨动开关与功能复位孔，开关采用阻尼适中的滑动结构，拨动时具备清晰的档位反馈，复位孔采用内凹设计，避免日常携带时被误触发。设计阶段优先考虑机身的装配公差控制，上下壳体采用卡扣加局部超声焊接的固定方式，壳体合模线设置在机身侧面棱线位置，组装后合模缝隙控制在0.05mm以内，既保证机身的整体密封性，减少日常使用中灰尘、汗液进入机身内部的概率，也兼顾后期维修的拆解便利性。机身内部的PCB板采用阶梯式布局，电池仓设置在机身上半部分，与主控芯片区域做隔热隔离，避免电池充放电时的热量影响主控芯片的工作稳定性。机身外壳表面采用细磨砂晒纹处理，触感细腻不易残留指纹，机身边角全部做R2.5mm的圆角过渡，没有尖锐棱角，放入衣物口袋时不会勾刮面料。整机的尺寸边界控制在长度90mm、宽度22mm、厚度12mm范围内，重量控制在30g以内，搭配背夹结构可固定在衣领、口袋边缘，长时间携带不会产生坠重感。音频输出电路做了独立的接地屏蔽处理，减少机身内部电路对音频信号的干扰，保证输出音质的纯净度，接口兼容市面主流的3.5mm接口有线耳机，无需额外转接线即可直接使用。
