霍尼韦尔SS41霍尔磁敏感应元件

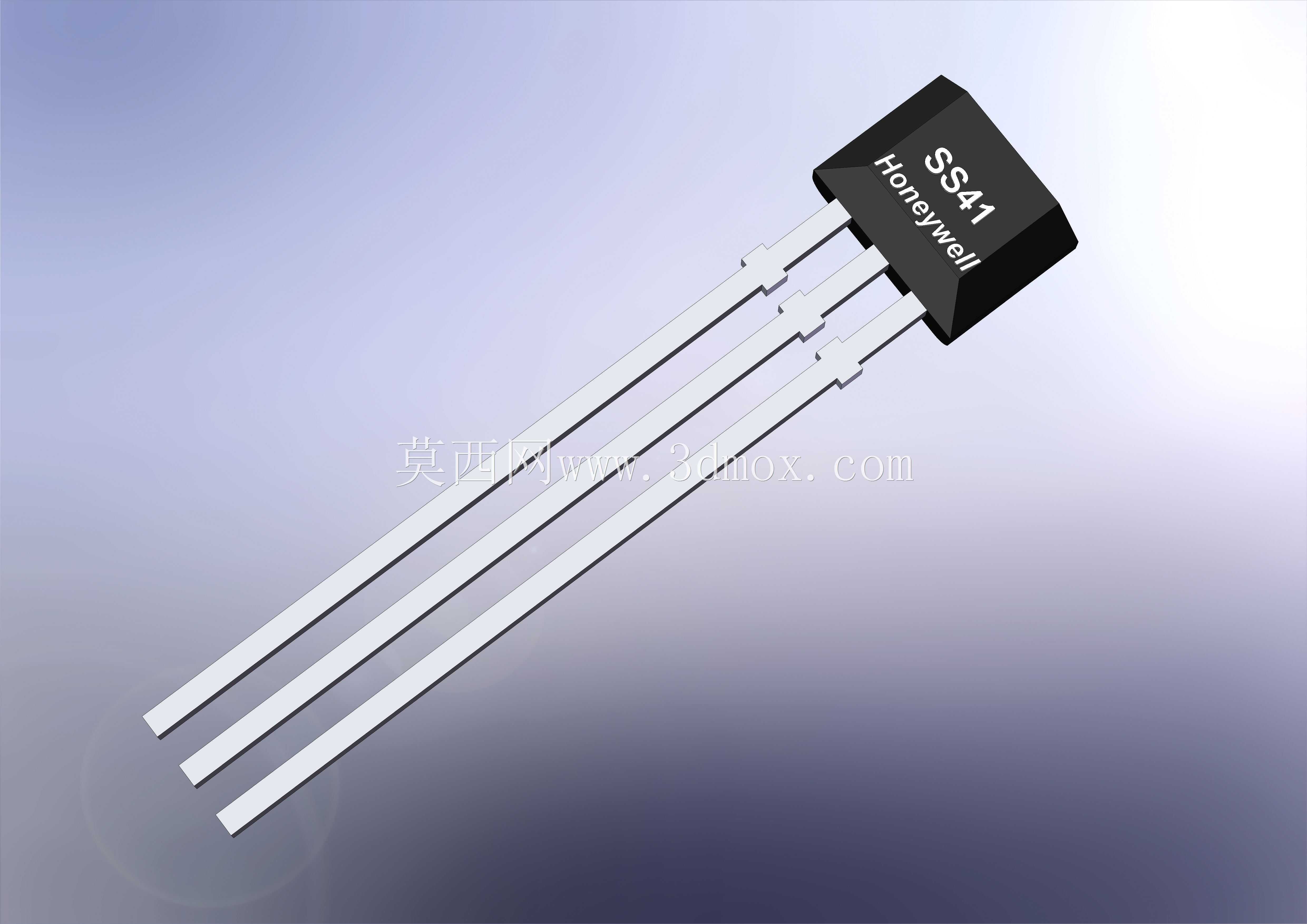

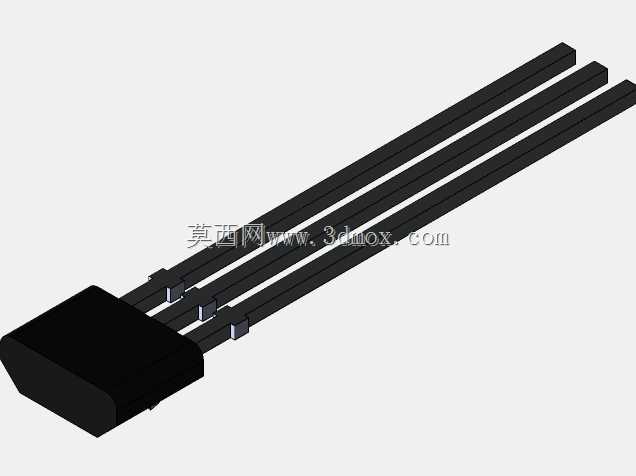

在各类需要非接触式位置检测、转速测量、磁极识别的工业场景中，这类直插封装的霍尔元件是电控系统里最基础也最常用的感知部件，从无刷电机换相控制、气缸到位检测，到家电门盖开合感应、电动车转把信号采集，都能见到同结构霍尔元件的应用。这款SS41霍尔元件采用塑封直插三脚结构，黑色环氧塑封本体包裹内部霍尔感应芯片与信号处理电路，三根平行直出的引脚采用镀锡铜材，既可以直接插装在PCB板上完成波峰焊接，也能根据安装需求弯折引脚，适配不同的安装空间。设计建模时首先要还原塑封本体的倒角细节，本体前端的感应面是核心功能区域，建模时需要保证感应面的平面度公差符合实际器件的尺寸规范，避免后续做装配干涉检查时出现误差，引脚的间距、伸出长度都严格按照器件手册的安装边界设定，引脚根部与塑封本体结合处做了微小的圆弧过渡，还原实际器件注塑成型的工艺特征，不会出现生硬的直角拼接。从实际使用角度看，这类霍尔元件属于单极性磁敏器件，当S极磁场靠近感应面达到触发阈值时，输出端会完成电平翻转，磁场撤离后恢复初始状态，相比机械式触点开关，没有机械磨损、响应速度快、抗振动冲击能力强，适合在油污、粉尘的工业环境中长期稳定工作。建模过程中没有做多余的外观美化，完全还原器件的实际外形特征，引脚的截面尺寸、塑封本体的长宽高比例都和实物一致，方便结构工程师在做PCB布局、设备壳体开孔、感应磁钢安装位置设计时直接调用，不需要反复核对尺寸调整模型。做装配设计时要注意，霍尔元件的感应面与触发磁钢的正对间隙需要控制在有效检测距离内，引脚弯折时不能过度靠近塑封本体根部，避免引脚断裂或者内部封装应力损坏芯片，模型里预留的引脚长度足够满足不同弯折半径的装配需求，也能适配不同厚度的PCB板插装要求。
