带防滑纹理的大容量饮用水瓶结构设计

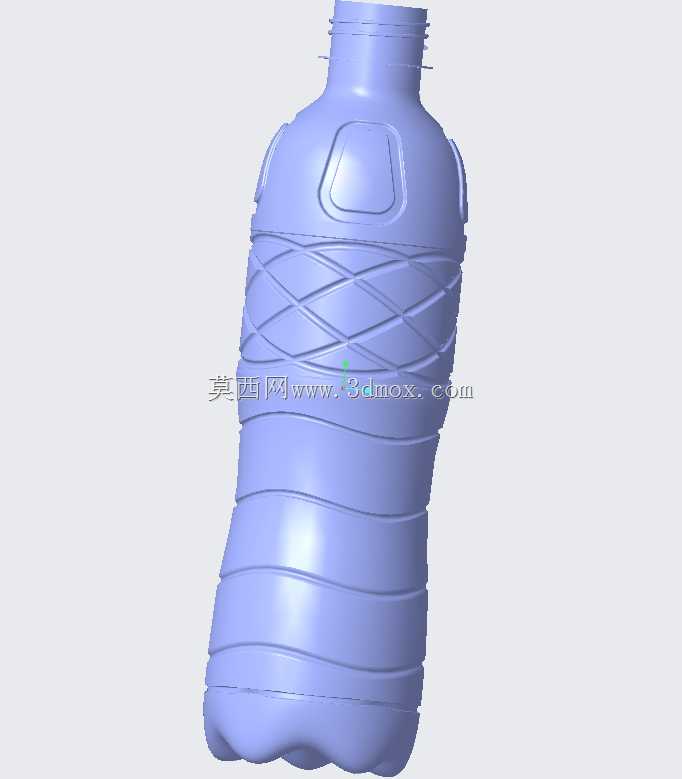

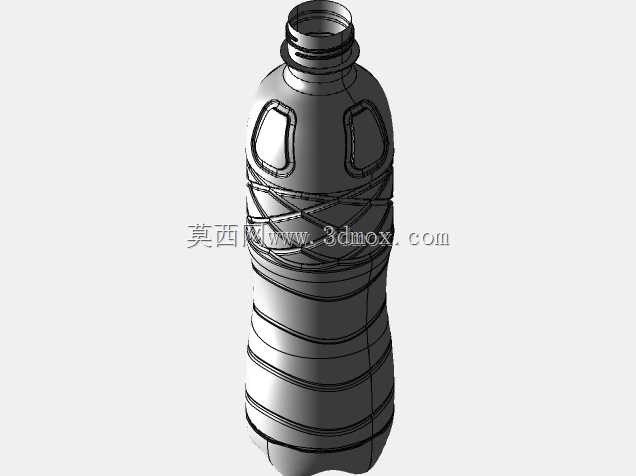

日常流通的大容量饮用水瓶，在快消品流通、户外作业补给、家庭储水场景中都有极高的使用频次，这类容器的结构设计需要同时兼顾吹塑成型工艺性、手持握持稳定性、堆叠运输抗形变能力以及灌装密封适配性，不能只做外观曲面的堆砌。从结构层面看，瓶身中部的交叉菱形纹理并非单纯装饰，该区域恰好对应人手握持的核心施力区间，纹理凸起高度控制在0.8-1.2mm区间，既不会因为凸起过高导致吹塑时壁厚不均出现局部薄点，也能在手部带水或者佩戴薄劳保手套握持时提供足够的静摩擦力，避免湿滑脱手。瓶身下半部分的环形环筋，沿着瓶身周向均匀分布，每道环筋的过渡圆角都做了R2以上的圆滑处理，一方面是在瓶子堆叠码放时，环筋可以将上层瓶体的垂直载荷均匀分散到整个瓶身周向，避免空瓶或者满瓶堆叠时出现局部凹陷变形，另一方面环形结构可以提升瓶身的径向抗挤压能力，在运输过程中遇到侧向堆压时不会出现不可逆的瘪瓶问题。瓶口位置的标准螺纹结构，严格适配通用饮用水瓶盖的密封尺寸，螺纹起始端做了导向倒角，方便自动化灌装线的瓶盖旋合工序对位，减少卡瓶、歪盖的不良率，瓶口下方的限位凸台，既可以作为瓶盖旋紧的行程限位，也能在热灌装冷却后提供足够的密封预紧力，避免漏液。瓶身上部两侧的内凹定位面，对应自动化生产线的卡瓶工位，卡瓶板可以刚好嵌入该凹面，在灌装、贴标工序中实现瓶身的周向定位，保证标签粘贴位置统一，灌装头对位精准。整个瓶体的壁厚分布遵循吹塑工艺的成型规律，握持区、螺纹区、底部支撑区的壁厚做了针对性加厚，非受力区的壁厚适当减薄，在保证结构强度的前提下尽可能控制原料克重，降低单件生产成本。瓶底的支撑结构做了内凹的球面设计，配合周向的支撑脚，既可以保证瓶子放置在平面上的稳定性，不会因为底面微小变形出现晃荡，也能在瓶子跌落时通过球面的形变吸收冲击能量，避免底部开裂漏液。
