双飞燕三角造型桌面夹装摄像头结构设计

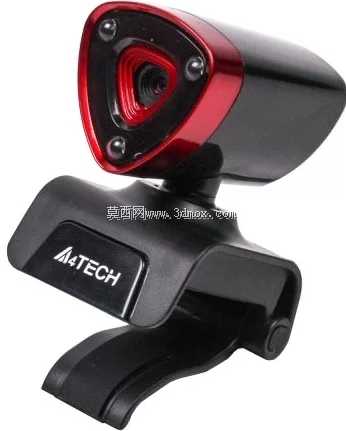

这款夹装式桌面摄像头的结构设计，首先围绕日常办公、居家网课、视频会议这类高频使用场景展开，没有采用常规的圆形或方形镜头模组外壳，而是用类三角形的上半部分壳体承载镜头与补光组件，三个边角做了圆弧过渡处理，既避免尖锐边角带来的磕碰风险，也能在有限的壳体空间内合理排布镜头、感光元件以及两侧的补光单元。镜头区域做了同心环状的内凹造型，中心位置预留感光元件安装位，环状结构可以在注塑成型时减少壳体表面的缩痕，同时也能在视觉上聚焦镜头区域，提升产品的识别度。

底座部分采用夹装式结构，夹口的开合行程覆盖常规显示器边框、笔记本屏幕上沿以及桌面平板边缘的厚度范围，夹体内侧预留了软胶垫的安装槽位，安装后可以避免夹体刮伤接触的设备表面，同时增加摩擦力防止摄像头滑落偏移。底座与上半部分镜头壳体之间采用可转动的连接结构，俯仰角度的调节范围覆盖日常使用的上下视角需求，不需要额外增加支架就能完成不同高度、不同摆放位置的角度适配，减少了额外配件的使用成本。

从结构设计的合理性来看，三角形的上壳体在装配时可以通过三个边角的定位柱与内部的PCB板定位孔配合，减少装配时的对位偏差，壳体的壁厚保持均匀，避免注塑过程中出现填充不均、翘曲变形的问题。补光元件布置在镜头两侧的对称位置，补光时光线可以均匀覆盖镜头前方的拍摄区域，不会出现单侧光线过强导致的面部阴影问题。底座的夹体采用弹性结构设计，依靠自身的塑料形变提供夹持力，不需要额外加装弹簧部件，减少了装配工序和零件数量，也降低了长期使用后弹簧疲劳导致夹持力下降的风险。

在安装边界的考量上，整体结构的外轮廓尺寸控制在桌面外设的合理范围内，不会遮挡显示器的屏幕显示区域，夹装后的突出长度也不会因为过长导致磕碰，镜头模组的高度刚好对齐普通用户坐姿状态下的面部高度，不需要额外垫高就能获得合适的拍摄视角。壳体表面的分模线设置在三角形壳体的侧边位置，日常使用时不会直接暴露在正面视野中，兼顾了外观的整洁度和模具加工的便利性，所有的连接卡扣都布置在壳体内部，外表面没有外露的螺丝孔，整体外观更简洁，也能避免灰尘、液体从装配缝隙进入设备内部。
