Micra104/8型标签打印机外壳结构设计

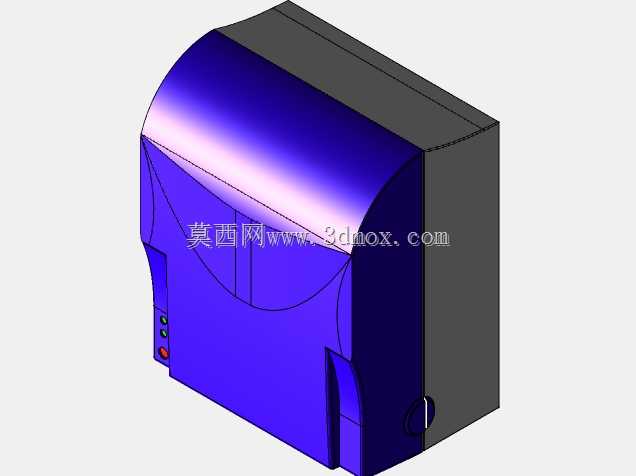

在工业产线配套、仓储物料管理、零售商品溯源等场景中，标签打印设备是标识环节不可或缺的终端硬件，很多做整线CAD布局、工作站集成的工程师都会遇到一个问题：采购的成品标签打印机往往只有外部轮廓尺寸，没有精准的壳体三维数据，在做设备排布、安装位预留、周边防护结构设计时很容易出现干涉，要么预留空间过大浪费工位面积，要么空间不足导致设备装不进去，甚至影响后续标签纸更换、设备维护的操作空间。这款针对Micra 104/8型标签打印机做的外壳结构三维设计，核心就是解决集成设计时的精准匹配问题，不需要还原设备内部的打印辊、热敏头、控制电路等功能组件，所有建模精力都放在外部轮廓、安装边界、操作接口的精准还原上。做这类配套壳体建模的时候，首先要卡死的就是三个方向的安装基准尺寸，也就是设备放置时的总长、总宽、总高，所有外凸的结构比如侧面的电源接口、操作侧的按钮凸起都要完整还原，不能只做一个光溜溜的方盒子，不然放到整线装配体里，周边的钣金支架、走线槽一装就会撞。设备正面下方的出标口位置是建模时的重点校核部位，这个位置是标签输出的唯一通道，不仅要准确还原出标口的宽度、距离安装底面的高度，还要预留出标签输出时的无遮挡空间，避免后续集成时前方的挡边、导向结构挡住标签输出路径，导致标签卡纸、卷曲。壳体侧面的操作按键、状态指示灯的位置也按照实际设备的排布做了还原，在做工作站人机工程设计的时候，可以直接基于这个模型校核操作人员的操作视角、按动按键的伸手距离，不用再反复核对二维样本上的尺寸标注。整个壳体的曲面过渡也做了精准还原，顶部的弧形罩面是设备上盖的开合区域，建模时保留了这个弧形面的曲率特征，方便后续设计上盖开启的避让空间，做设备防尘罩、防护外罩的时候也能精准匹配曲面轮廓，不会出现缝隙不均、盖合不严的问题。对于做设备集成的工程师来说，这类精准的外壳模型可以直接导入到整线装配体中，不用自己花时间去测绘设备外形，大大减少前期布局设计的反复修改工作量，不管是把打印机嵌入到工作台台面、安装到产线侧边的支架上，还是和自动贴标机构做对接，都能直接基于这个模型做安装板开孔、固定位设计、周边走线规划，有效避免现场安装时的尺寸 mismatch 问题。
