卡丁车悬挂式油门脚踏结构设计

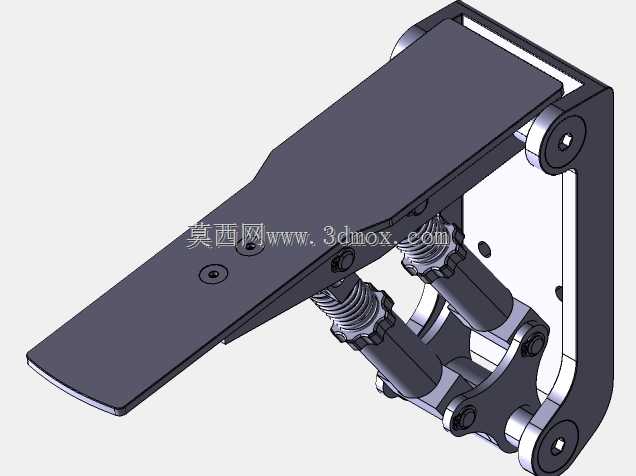

这款脚踏结构主要面向娱乐型卡丁车、场地竞速卡丁车的驾驶操控场景，作为驾驶员直接操控动力输出的核心交互部件，其设计合理性直接影响驾驶手感与操控精度。从结构布局来看，整体采用壁挂式安装设计，安装基座为带折弯的L型钣金支架，可直接固定在卡丁车驾驶舱前部的防火墙钣金上，安装孔位采用对称分布的通孔设计，适配多数小型竞速卡丁车的安装边界，基座整体厚度控制在3mm，兼顾结构强度与轻量化需求，安装后踏板面距离驾驶舱地板的垂直高度可根据不同车型的座椅位置做小幅调整，适配不同身高驾驶员的踩踏角度。踏板臂采用高强度钢板冲压成型，表面做防滑纹理处理，踩踏接触面积经过反复验证，既不会因面积过小导致踩踏打滑，也不会因面积过大占用过多驾驶舱腿部空间，踏板的初始角度设置为与水平面呈25度夹角，最大踩踏行程为45度，符合多数驾驶员的脚踝活动范围，长时间驾驶也不易产生疲劳。结构内部采用双弹簧复位设计，两根复位弹簧对称分布在踏板转轴两侧，弹簧刚度经过匹配调校，踩踏力度随行程线性增加，初始踩踏力度控制在15N左右，最大行程处踩踏力度不超过50N，既保证踏板复位的响应速度，也不会让驾驶员觉得脚感过硬。踏板与节气门的连接采用可调式拉杆结构，拉杆两端采用球头铰接，可抵消安装过程中的位置偏差，避免踩踏过程中出现卡滞，拉杆长度可通过两端的螺纹结构微调，适配不同车型的节气门安装位置，保证踏板全行程内节气门开度从0到100%完全对应，不会出现空行程或者节气门无法全开的问题。转轴部位采用带自润滑衬套的铰接结构，无需额外加注润滑脂即可保证长期使用的转动顺畅，衬套材质选用耐磨尼龙，可适应场地卡丁车多尘、颠簸的使用环境，降低后期维护频次。整个结构的受力路径经过优化，踩踏力从踏板面传递到踏板臂，再通过两侧的铰接点分散到安装基座上，避免局部应力集中，在频繁踩踏的工况下也不会出现结构变形或者断裂问题。
