公共卫生间整体布局三维结构设计

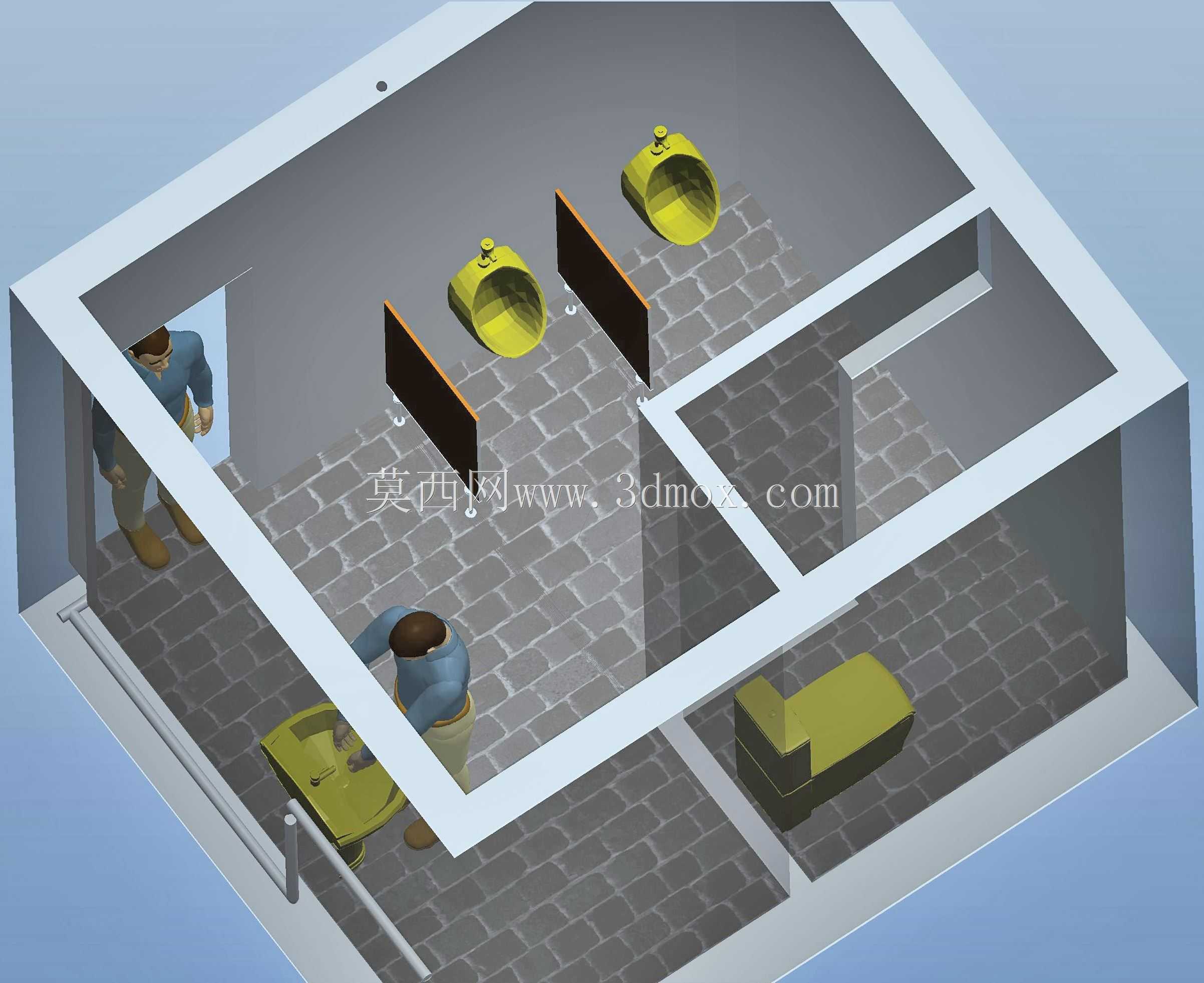

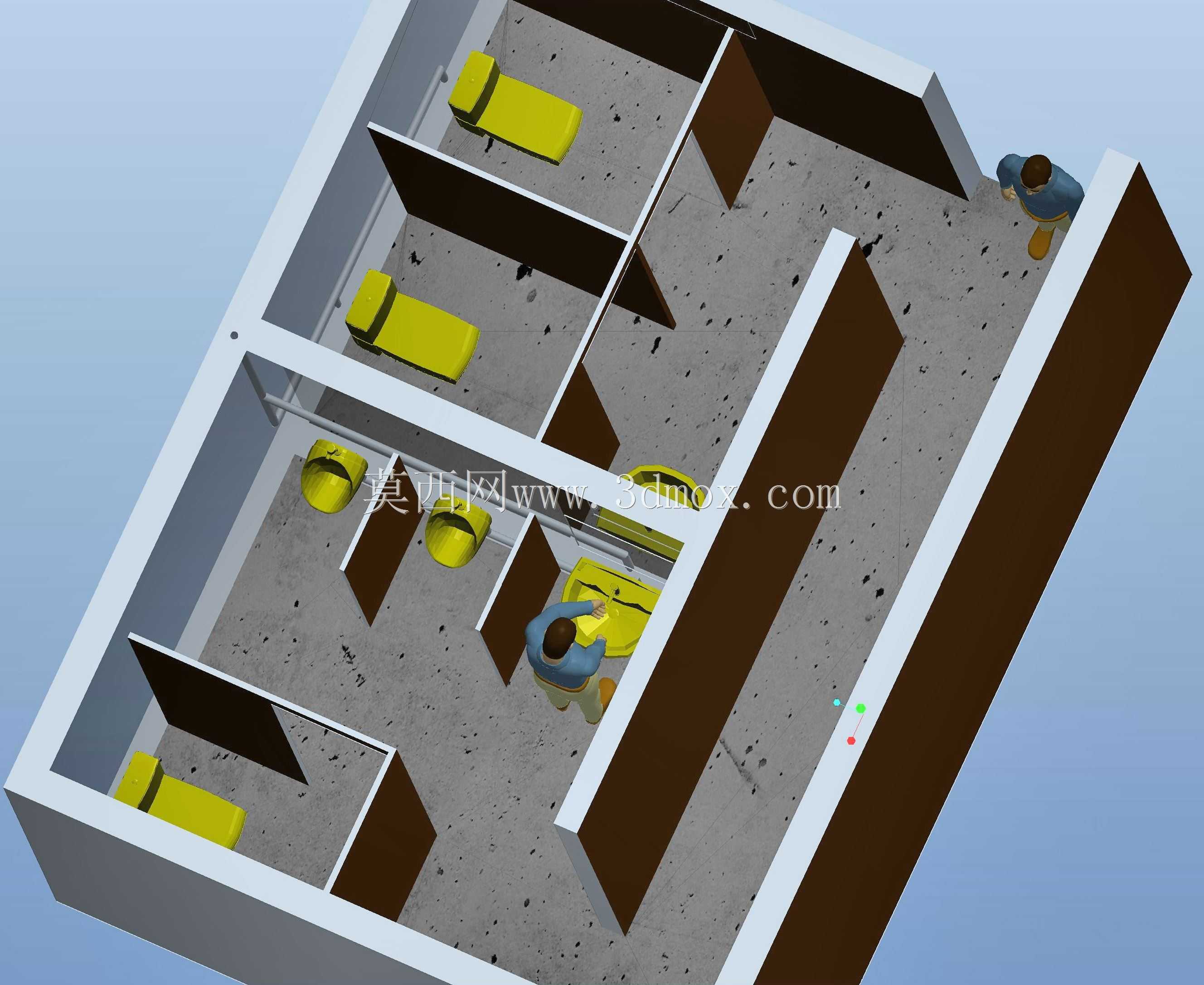

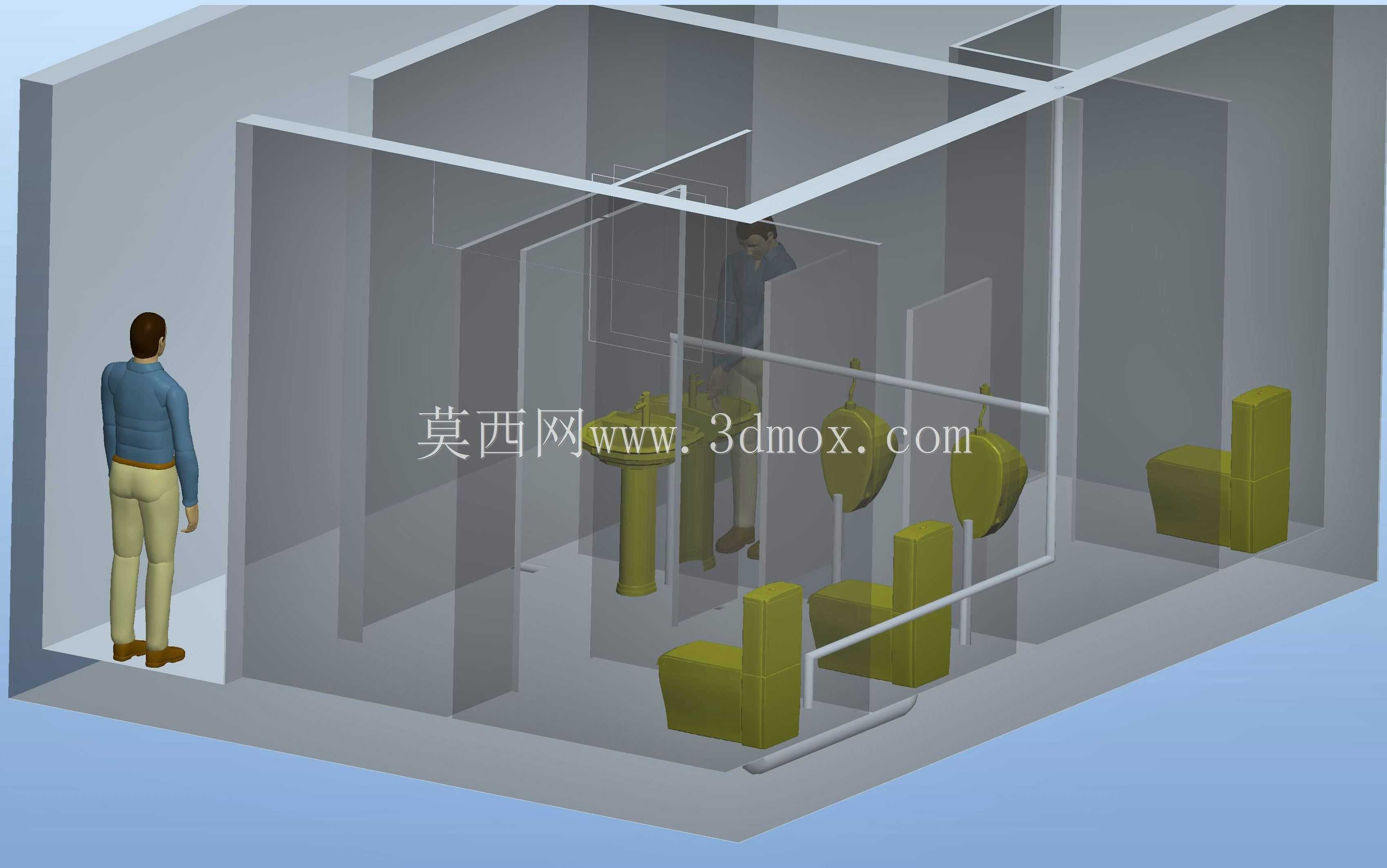

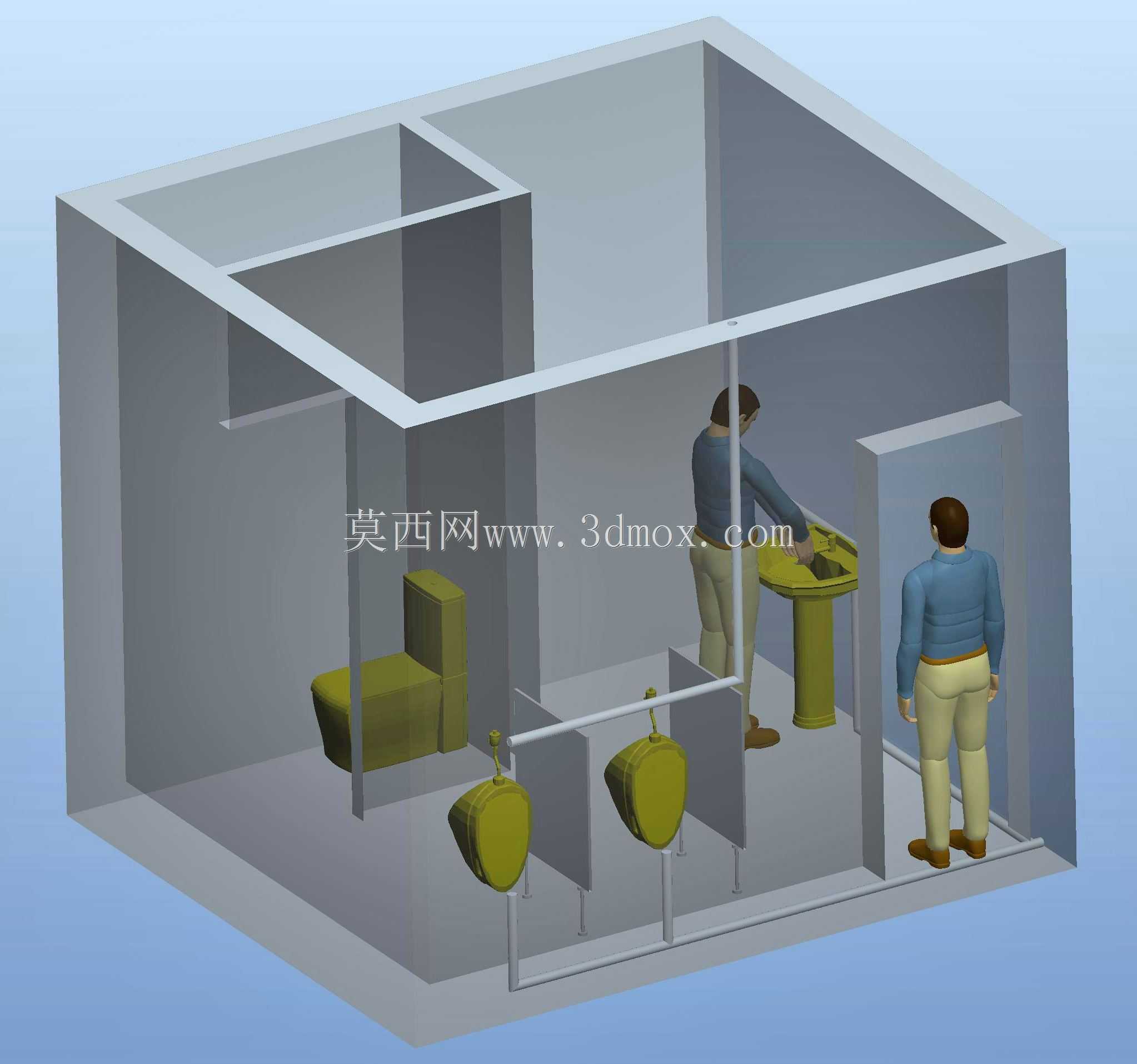

这套公共卫生间三维结构设计，核心围绕商用公共场景的卫浴空间使用需求搭建，可直接适配商场、写字楼、交通枢纽等公共区域的卫浴区规划参考。从实际使用逻辑出发，设计时首先划定了干湿功能分区的边界，将如厕区与盥洗区通过半高隔断做软性分隔，既保证不同功能区的动线不交叉，也避免了全封闭隔断带来的空间逼仄感。如厕区的隔间排布严格遵循公共空间人体工程学要求，单个隔间预留足够的侧身与转身空间，隔间门板开合方向统一朝向内部通道，避免开门时与外部通行人员发生碰撞，隔间之间的隔断板材高度做了梯度设计，下部预留清洁间隙，上部保证隐私遮挡，同时兼顾通风需求。盥洗区的立柱式洗手盆沿通道侧边排布，盆体间距预留多人同时使用的操作空间，避免相邻使用者肘部磕碰，洗手盆上方预留镜面与干手设备的安装位，给排水点位在建模时就做了隐藏式排布规划，管道沿墙体与隔断内部走管，不额外占用外部使用空间。小便区设置在如厕区侧方的独立半封闭区域，与盥洗区、隔间如厕区通过隔断做视线遮挡，小便器的安装高度与间距按照成年男性平均人体尺寸设定，下方设置统一的排水槽，减少卫生清洁死角。整个空间的通道宽度预留了保洁工具通行、人员错身的余量，入口处做了视线遮挡设计，避免外部直接看到内部卫浴区域，同时搭配人体尺度参考模型，可直观校验各区域的空间宽裕度，验证不同使用场景下的动线合理性。建模过程中对所有洁具的安装边界做了明确标注，包括洁具与墙体的预留安装间隙、给排水接口的定位尺寸、隔断的固定点位排布，施工方拿到模型后可直接提取点位坐标做现场放线，无需二次核对尺寸。隔断的连接构件全部采用标准化五金件，模型中预留了五金件的安装槽位，可直接适配市面上常规的卫浴隔断配件，降低定制加工成本。地面的排水坡度在模型中做了隐性设置，整体坡向地漏位置，避免地面积水，墙面的防水层高度也按照公共卫浴的规范要求做了范围标注，可直接作为装修施工的参考依据。
