螺旋式散料卸料输送设备三维设计

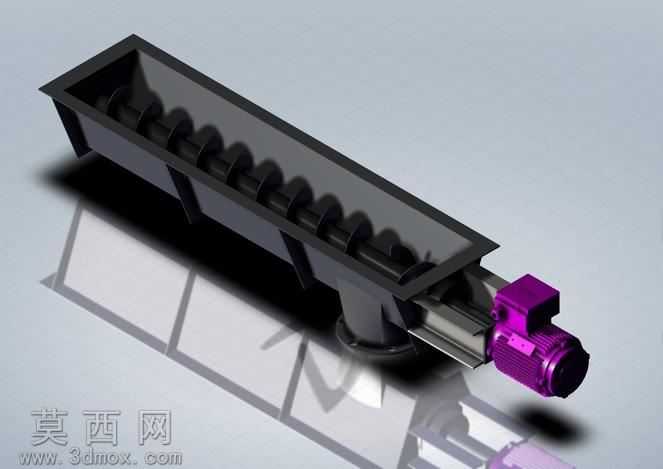

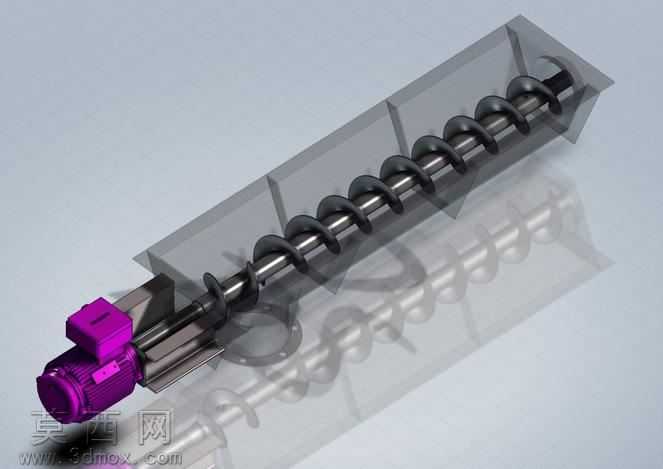

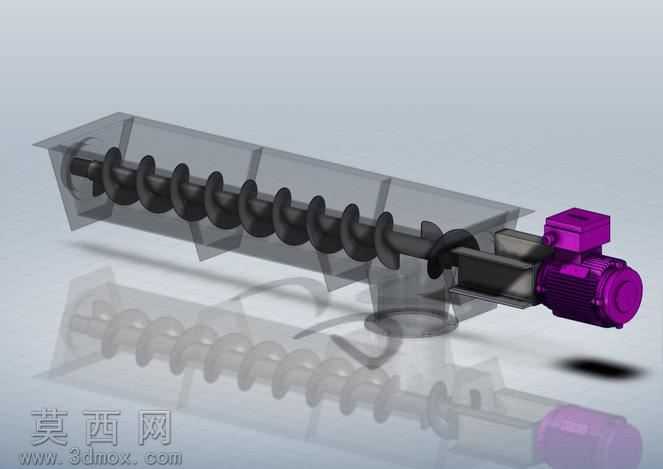

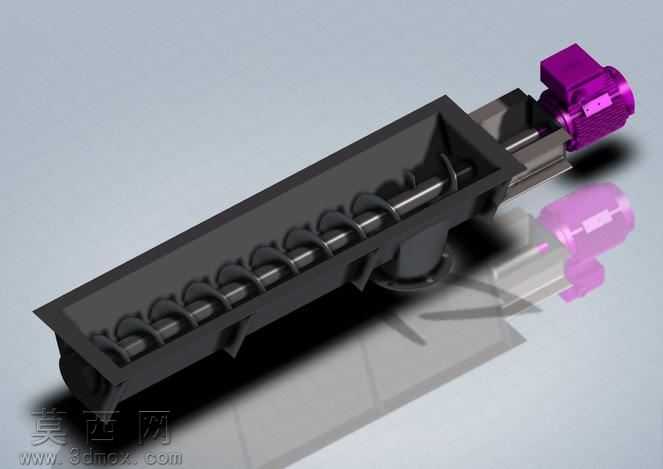

本作品为螺旋式散料卸料输送设备的三维建模设计，采用SolidWorks2014完成全参数化建模，整体建模过程遵循机械设计规范，对设备各组成部件进行了1:1等比例还原。模型整体包含U型输送槽体、连续螺旋叶片、中心传动轴、端部驱动连接结构、驱动电机、下部出料接口等核心组成部分，建模时对螺旋叶片的连续螺旋曲面进行了精准构建，保证叶片与槽体内壁的间隙符合散料输送的常规设计要求，避免运行过程中出现卡料、溢料问题。渲染阶段采用金属材质与工业漆面材质搭配，槽体、螺旋轴、叶片等金属部件赋予哑光不锈钢材质，还原金属部件的磨砂质感与轻微反光特性，驱动电机部分采用紫色工业漆面材质，清晰区分驱动单元与输送主体结构，通过光影渲染突出设备的立体结构与装配关系，各部件的装配约束完全符合实际设备的装配逻辑，可直观呈现设备的运行原理：驱动电机带动传动轴转动时，螺旋叶片随轴旋转，将从上部料斗落入槽体的散状物料沿槽体轴向推送，最终从下部出料口完成卸料输出，实现散料从料斗的可控出料与短距离输送。设计过程中充分考虑散料输送的工况需求，槽体采用敞口式上部结构便于承接料斗落下的物料，端部设置轴承安装位与密封结构位，可适配实际生产中的密封件、标准轴承选型，螺旋叶片的螺距、轴径、槽体宽度比例参考常规散料输送设备的设计参数，保证模型具备实际参考价值，可用于机械设计教学、设备方案展示、非标设备改型设计的参考素材，模型结构完整无缺失特征，各部件可单独拆分编辑，便于后续进行工程图导出、运动仿真模拟、有限元受力分析等后续设计工作。
