台式机机箱轴流散热冷却风扇结构设计

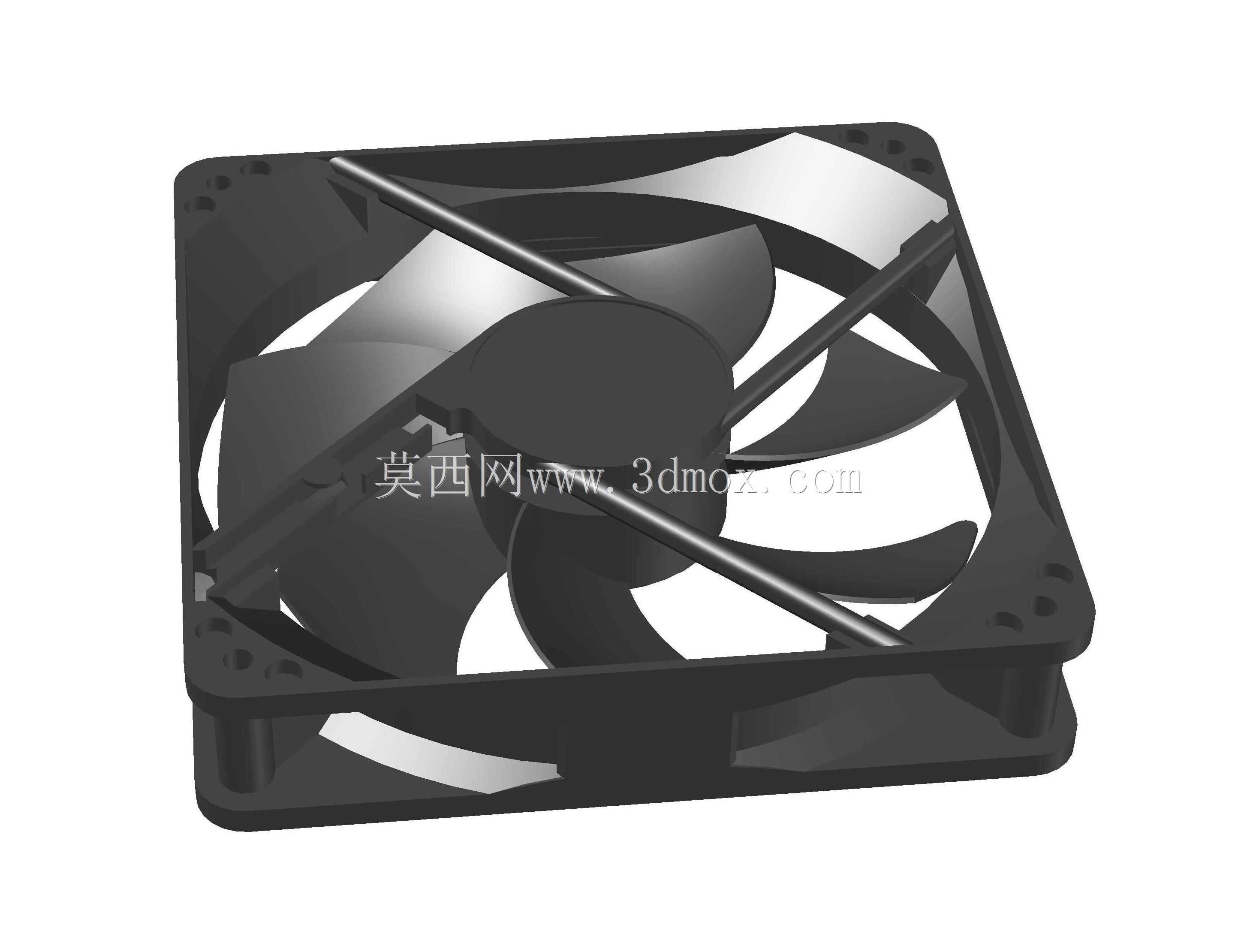

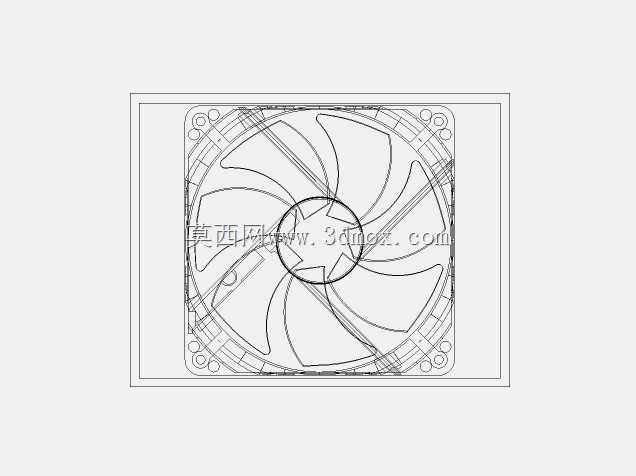

这款轴流散热结构主要面向台式计算机机箱内部的主动散热场景，可适配CPU风冷散热器、机箱进出风位、独立显卡辅助散热、电源散热模组等多个安装位置，是消费电子散热体系里应用最广泛的通用风冷部件。从实际工程选型角度看，这类方形外框轴流风扇的安装边界完全遵循PC行业通用的孔位标准，常规120mm规格的产品外框边长控制在120mm±0.2mm区间，厚度常见25mm规格，四个安装角预留的螺丝过孔中心距为105mm，可兼容M3规格的机箱固定螺丝，安装时不需要额外做转接治具，直接对准机箱预留的风扇位锁付即可，部分薄型15mm厚度的版本还可适配ITX小机箱的狭窄安装空间，满足紧凑型装机的散热布局需求。设计层面上，外框采用一体式注塑成型结构，四个边角做了R角过渡处理，既可以避免安装时割手，也能减少注塑过程的应力集中问题，外框内侧的导风圈做了微锥度设计，能够减少扇叶切割气流时的边缘紊流，降低运转过程中的风切噪音。扇叶采用七叶大倾角曲面设计，叶型经过气动优化，在相同转速下能比传统五叶结构提升15%左右的风量输出，同时扇叶做了动平衡校准，每个叶片的重量差控制在0.1g以内，避免高速运转时产生共振传导到机箱壁引发额外噪音。扇框中部的十字形支撑筋除了固定中心的电机安装座之外，筋条本身也做了流线型截面处理，减少对出风气流的阻挡，中心的轮毂位置预留了标准的直流无刷电机安装位，可适配12V直流供电的常规PC风扇电机，供电接口兼容主板上的标准风扇插针，支持PWM转速调节，可根据硬件实时温度动态调整转速，平衡散热效率与运转噪音。实际使用中，这类风扇的出风方向有明确的导向标识，安装时可根据机箱风道规划选择进风或者出风方向，正向安装时可将外部冷空气抽入机箱内部，反向安装时可将机箱内部积聚的热空气快速排出，通过多风扇的组合布局可以在机箱内部形成顺畅的前进后出、下进上出的风道循环，避免CPU、显卡等高发热元件因为热量积聚出现降频问题。结构细节上，扇叶与外框之间的间隙控制在0.8mm左右，既不会因为间隙过小导致扇叶运转时蹭到外框引发异响，也不会因为间隙过大产生气流回流损失风压，安装脚位的橡胶减震垫设计可以吸收扇叶运转产生的微幅振动，进一步降低振动传递带来的噪音问题。
