RTX3080显卡拆解式结构三维设计

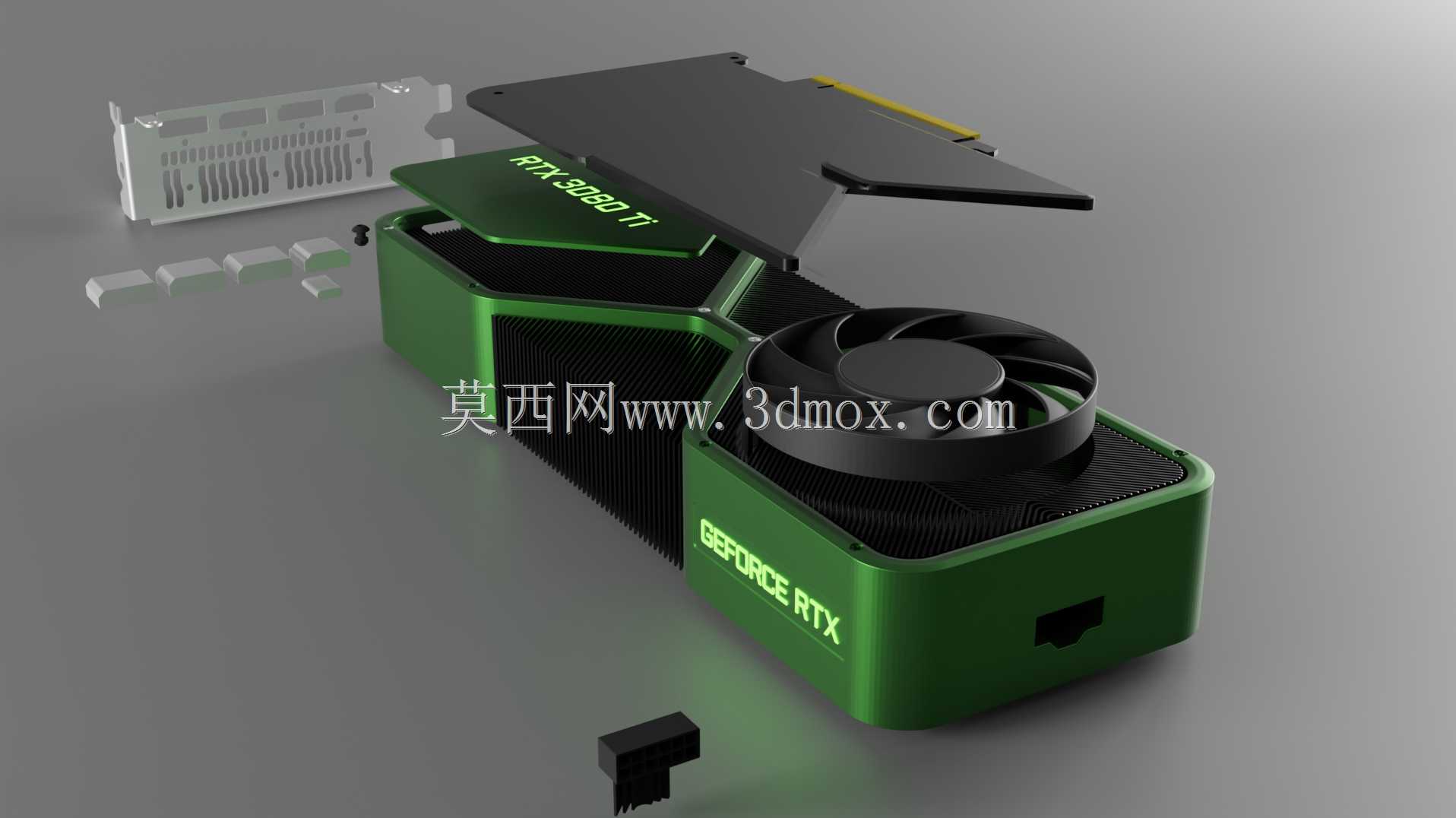

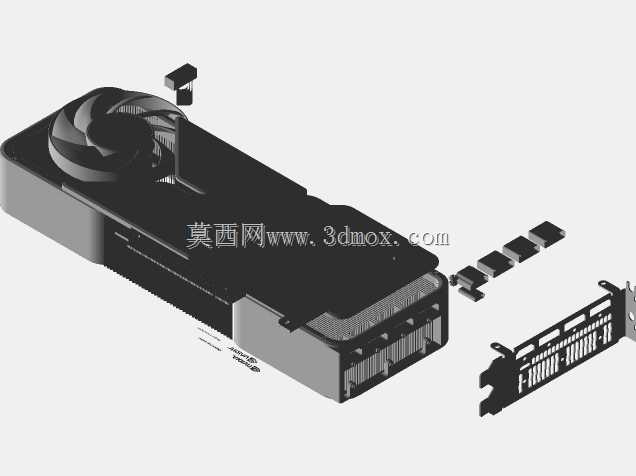

本次呈现的RTX3080显卡结构设计，首先从实际装机场景的安装边界出发做尺寸约束，标准双槽PCIe扩展位的厚度设定，适配绝大多数ATX、MATX机箱的扩展槽位间距，金手指位置严格遵循PCIe 4.0 x16接口的规范尺寸，挡板处的视频输出接口开孔位置与标准机箱挡片对位精度控制在0.1mm以内，避免装机时出现接口错位无法插接外设的问题。散热模组的设计是整个结构的核心部分，采用公版经典的贯流风道搭配离心风扇的布局，风扇扇叶的曲面做了动平衡优化，扇叶边缘的切角设计可以降低高转速下的气流紊流噪音，散热鳍片采用穿fin工艺结合热管直触核心的结构，核心接触底座的平面度控制在0.05mm以内，保证与GPU核心表面的充分贴合，降低接触热阻。上盖部分采用分段式结构设计，金属外框搭配绿色注塑装饰件，既保证结构强度又兼顾外观辨识度，上盖预留的通风开槽位置与内部鳍片的风道走向完全对齐，避免气流在壳体内部形成乱流影响散热效率。PCB板的布局做了分层结构还原，核心供电模块的位置对应散热底座的均热板区域，显存颗粒排布在核心周围，对应的散热垫接触区域在壳体内部做了对应的凸台结构，保证显存与供电元件的热量可以顺利传导到散热模组上。尾部的供电接口位置做了加强结构设计，避免插拔供电线时造成PCB板受力变形，挡板部分采用不锈钢冲压结构，固定孔位与机箱扩展位的固定螺柱完全对位，安装时可以直接用标准机箱螺丝固定，不需要额外调整。整个拆解式的结构设计把外壳、风扇、散热鳍片、PCB、挡板各个部件的装配关系做了完整还原，每个部件的卡扣、螺丝固定柱的位置都按照实际量产产品的装配逻辑设计，装配间隙控制在0.2mm以内，既保证组装时的便利性，又避免部件之间出现旷量晃动的问题。从实际应用角度出发，这个结构设计可以用于硬件改装的方案验证、散热模组的改型测试，也可以作为数码产品结构设计的参考案例，帮助结构工程师理解高端显卡的堆叠逻辑、风道设计思路以及装机适配的尺寸边界要求，在做机箱兼容性设计、显卡改装散热方案的时候，可以直接调用模型做干涉检查，验证改装部件的尺寸是否匹配，避免实际加工后出现装配冲突的问题。
