旋转式便携数据存储U盘结构设计

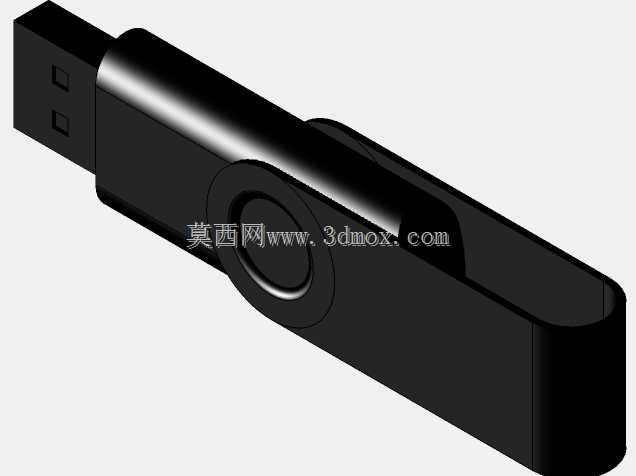

日常办公与工业现场的数据交互场景里，便携存储设备始终是跨设备传输文件的核心载体，这款旋转结构的U盘设计，正是针对户外作业、车间调试、外勤办公等多场景下的使用需求做的结构优化。不同于传统盖帽式U盘容易丢失保护盖的通病，这款产品采用中置旋转枢轴的结构设计，将USB公头与存储主体通过阻尼转轴连接，闲置状态下可将金属接头完全收纳进外壳的弧形容腔内，无需额外配置保护盖，从根源上避免了盖帽遗失导致的接头进灰、磕碰损伤问题。从结构设计逻辑来看，外壳采用对称式的半包围造型，转轴位置设置在壳体中部的圆形凸台内，凸台内部预留了阻尼垫片的安装空间，旋转时能提供清晰的段落感，既保证接头旋出到位后不会随意晃动，也能避免长期使用后转轴松动导致的接头自行收回。壳体边缘做了R2.5的圆角过渡，握持时不会硌手，整体厚度控制在9mm以内，长度控制在60mm区间，宽度20mm，刚好可以适配台式机前置USB接口、笔记本侧边接口的安装间距，不会出现相邻接口被遮挡的情况，哪怕是紧凑布局的工业工控机USB端口，也能顺利插接不干涉。在实际功能层面，壳体内部预留了标准USB2.0/3.0协议的PCB板安装位，存储芯片与主控板的固定卡槽做了0.2mm的安装余量，方便组装时的公差适配，旋转部位的走线槽做了圆弧过渡，避免旋转过程中内部排线被反复弯折造成断裂。外壳表面做了哑光晒纹处理，不仅能减少日常使用中的指纹残留，在车间多油污、多粉尘的环境下，也更容易擦拭清洁，不会因为表面光滑导致握持打滑。从应用场景适配来看，这种无盖帽的旋转结构非常适合需要频繁插拔存储设备的岗位，比如设备调试工程师现场拷贝PLC程序、设计人员跨工位传输三维模型文件、外勤人员随身携带客户资料，都不用分心保管保护盖，单手就能完成旋出、插接的操作。设计过程中特意将旋转的阻尼力度调整到单拇指即可推动的程度，同时在接头旋出180度的位置设置了定位卡点，插接时不会因为推力导致接头回转，保证数据传输过程中的连接稳定性。壳体尾部预留了挂绳孔的安装位，可搭配钥匙扣、挂绳使用，降低设备遗失的概率，整体结构没有多余的零散部件，组装工序简单，适合批量注塑生产，外壳材质选用常规ABS工程塑料即可满足日常抗摔、耐磨的使用需求，金属接头部位采用标准镀金工艺，提升插拔寿命与抗氧化能力，适配各类带标准USB接口的终端设备。
