GPU散热用弯翼离心式冷却风扇结构

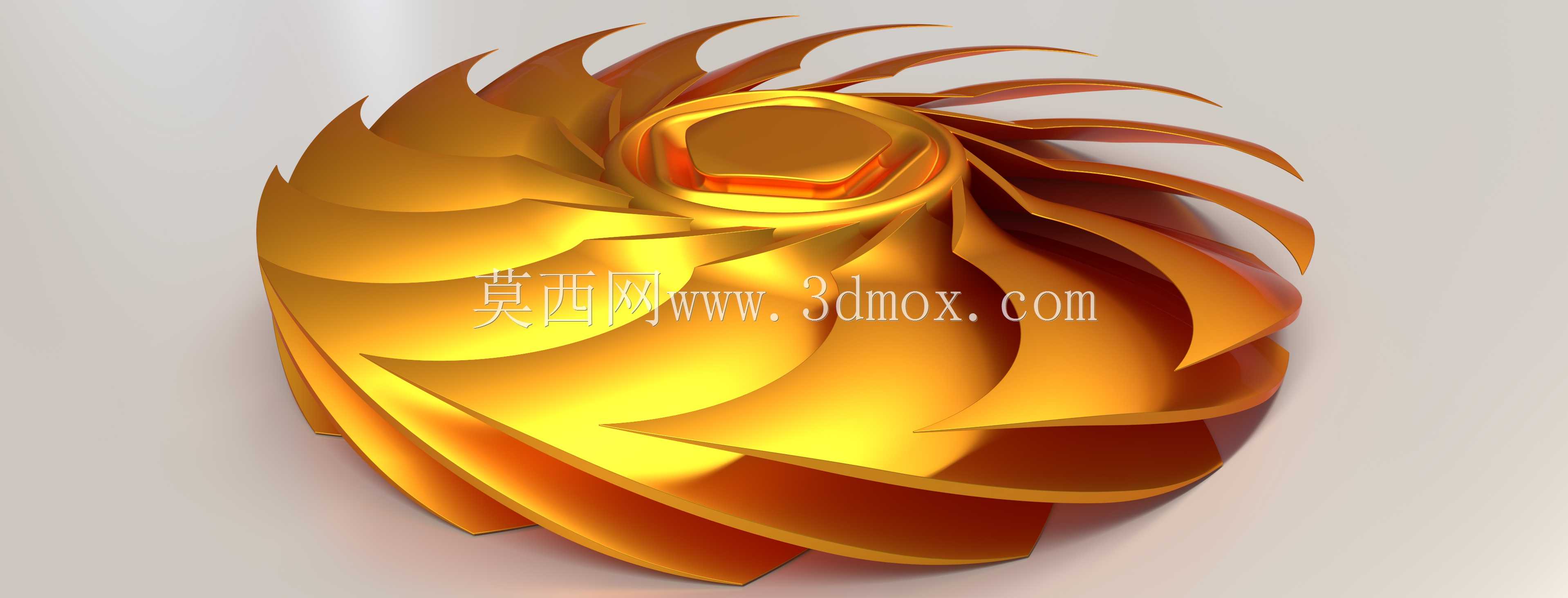

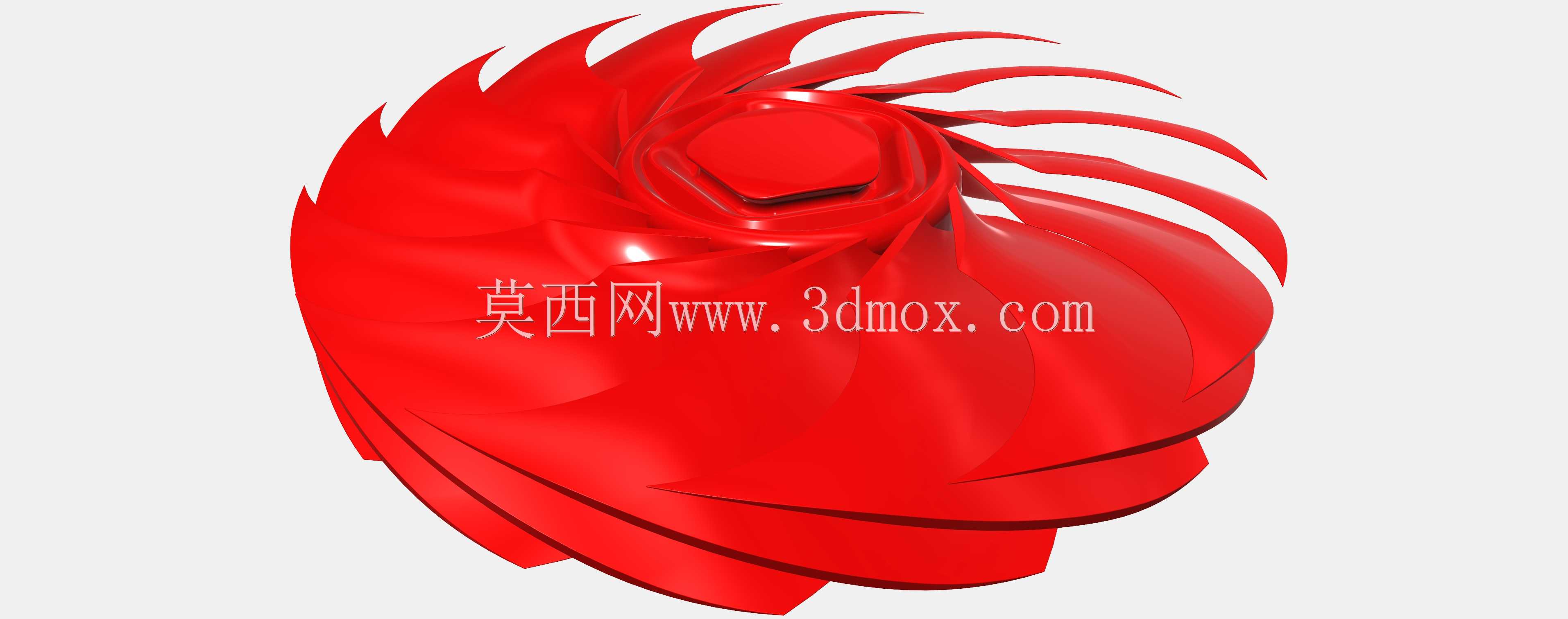

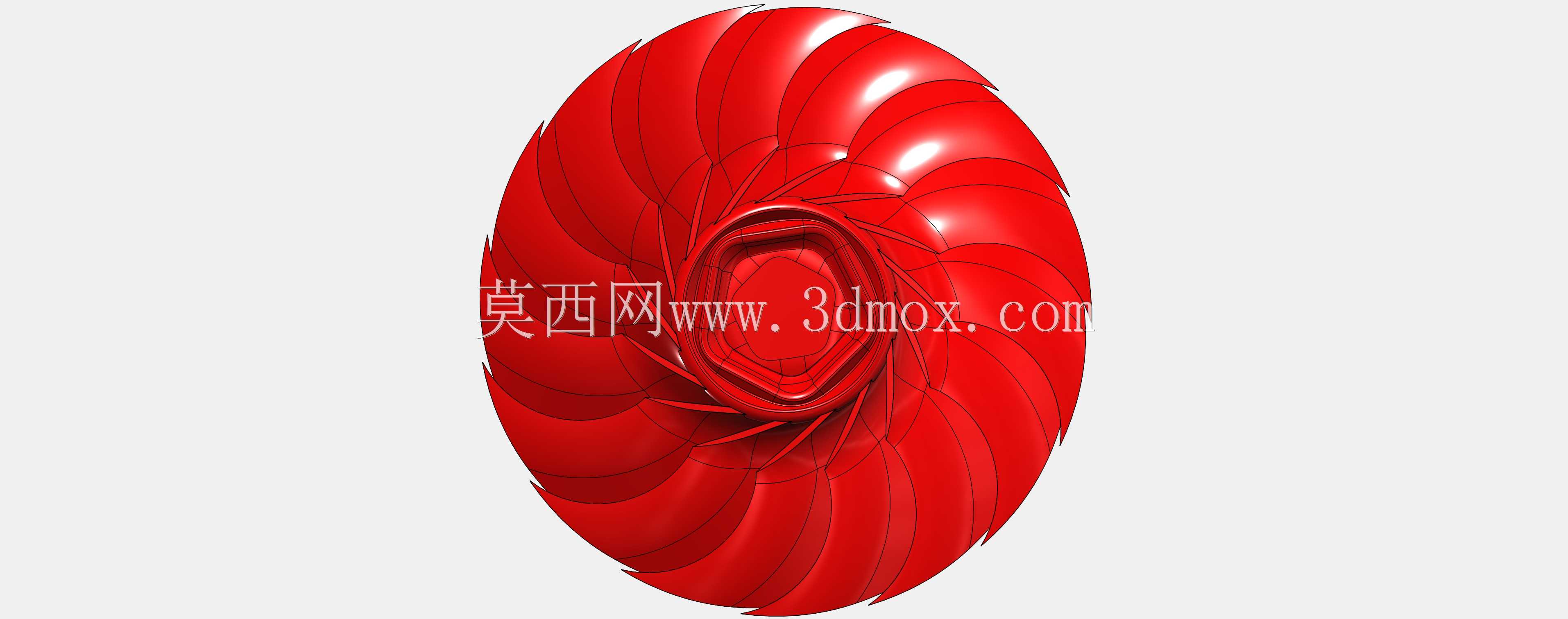

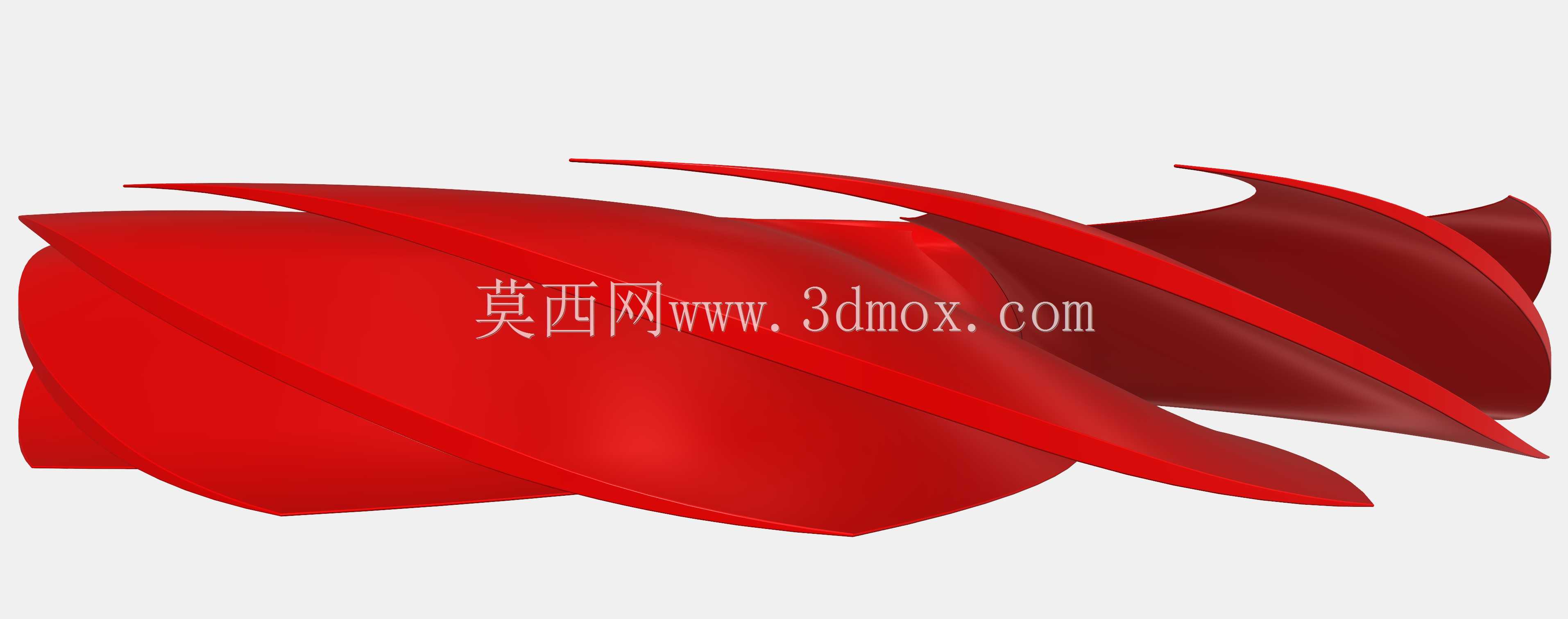

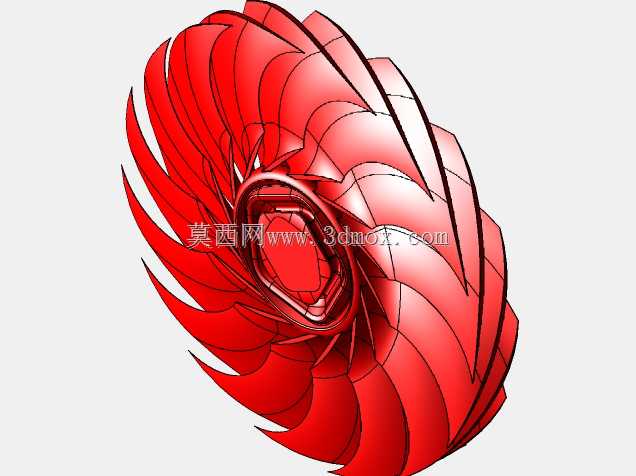

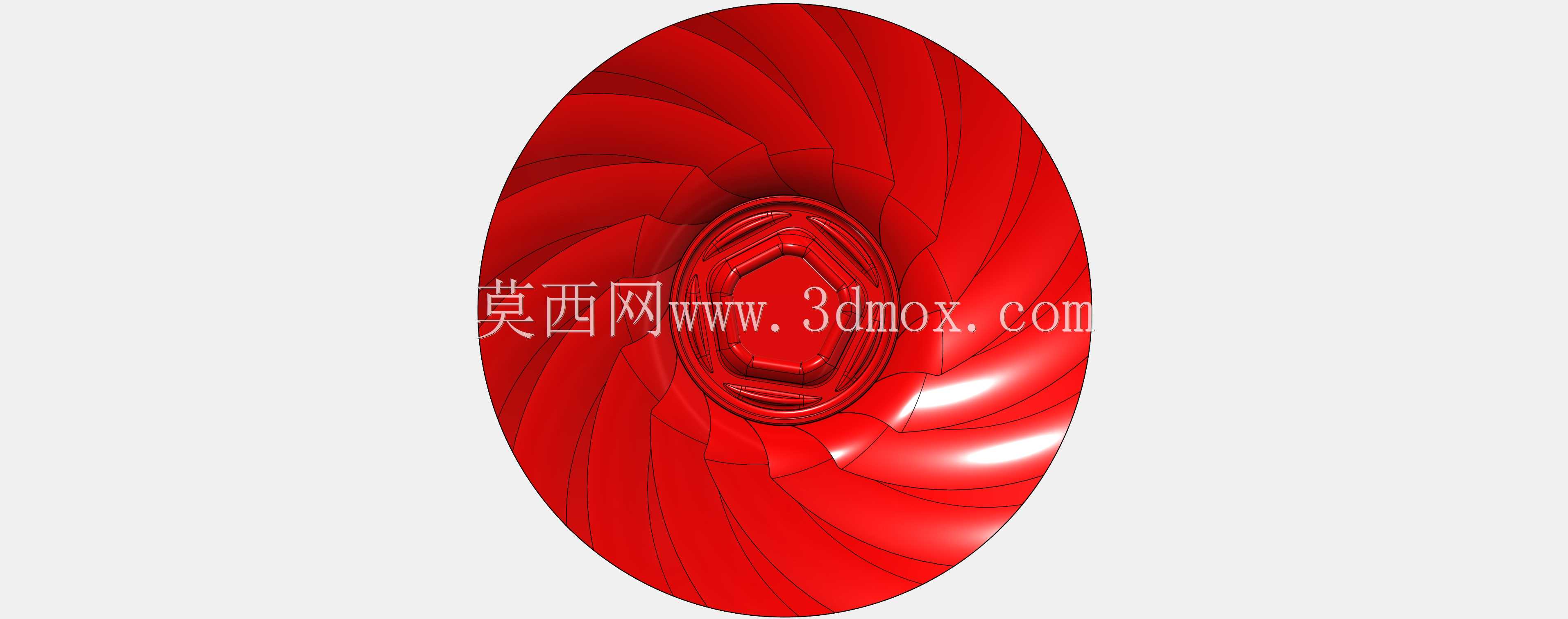

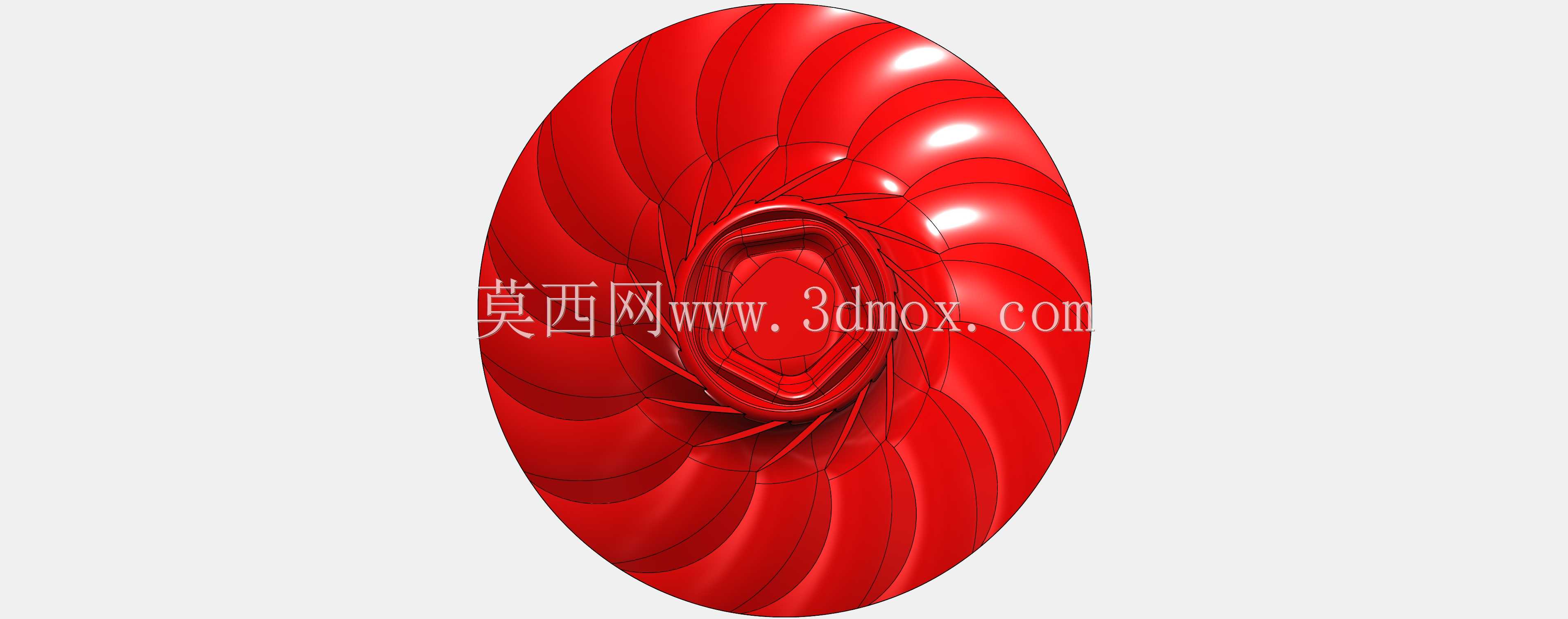

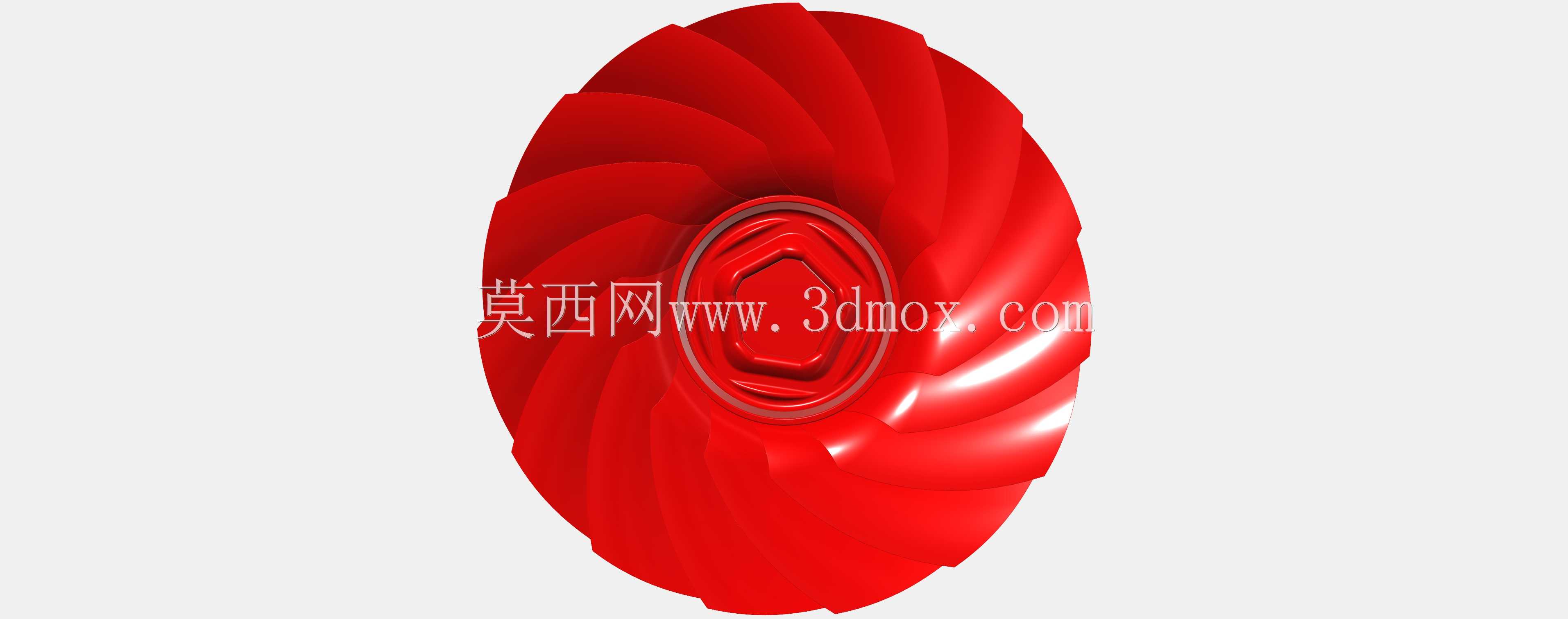

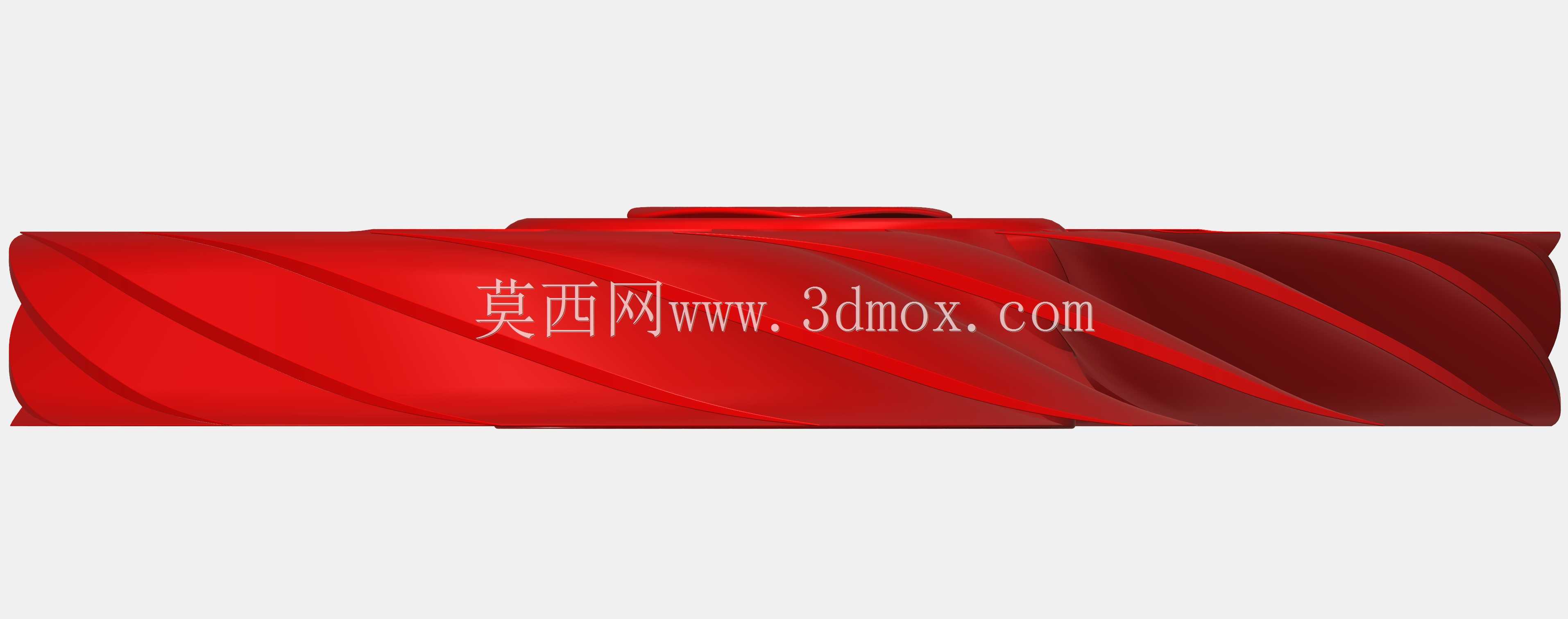

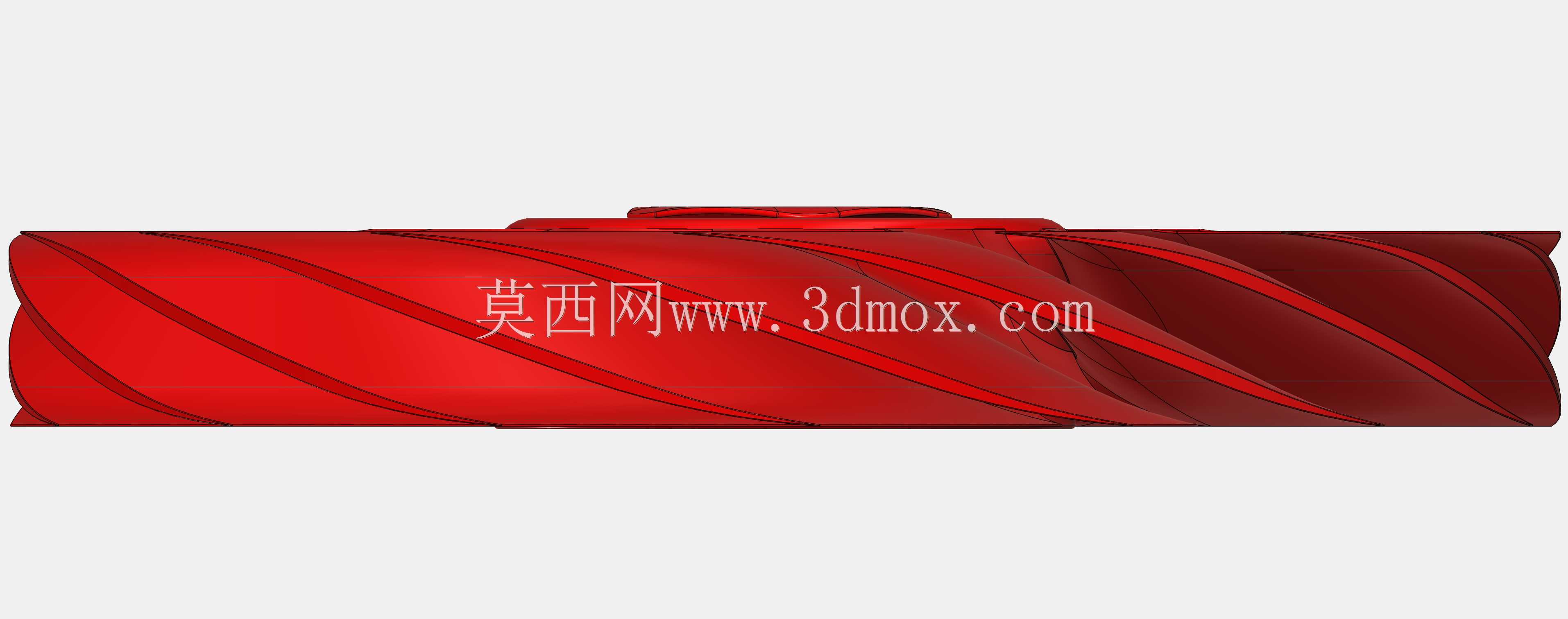

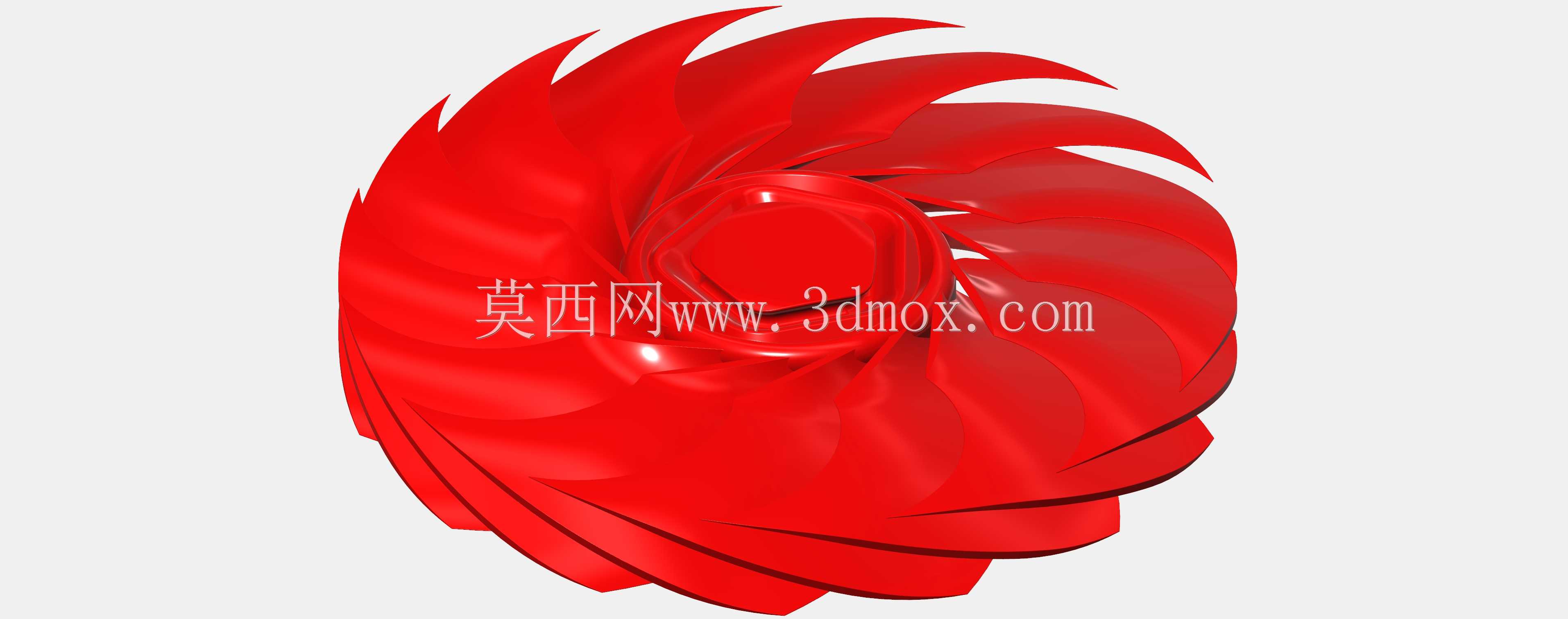

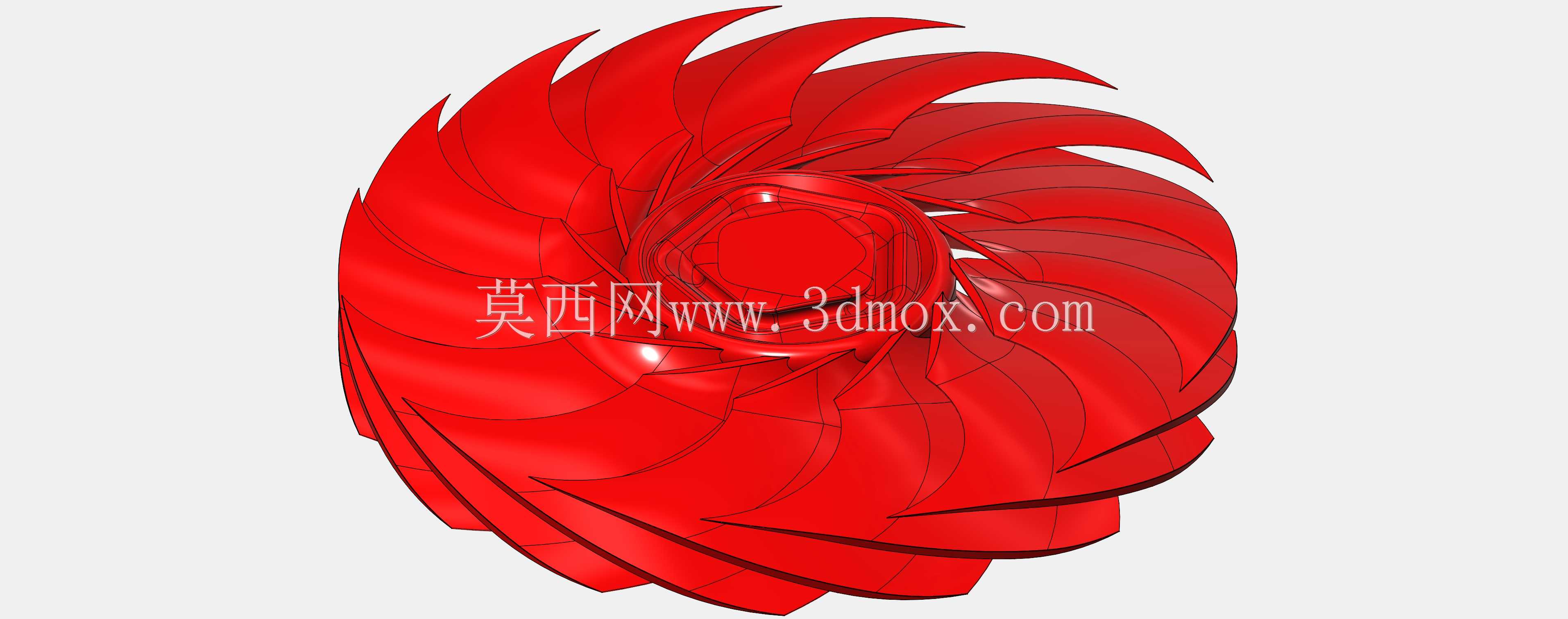

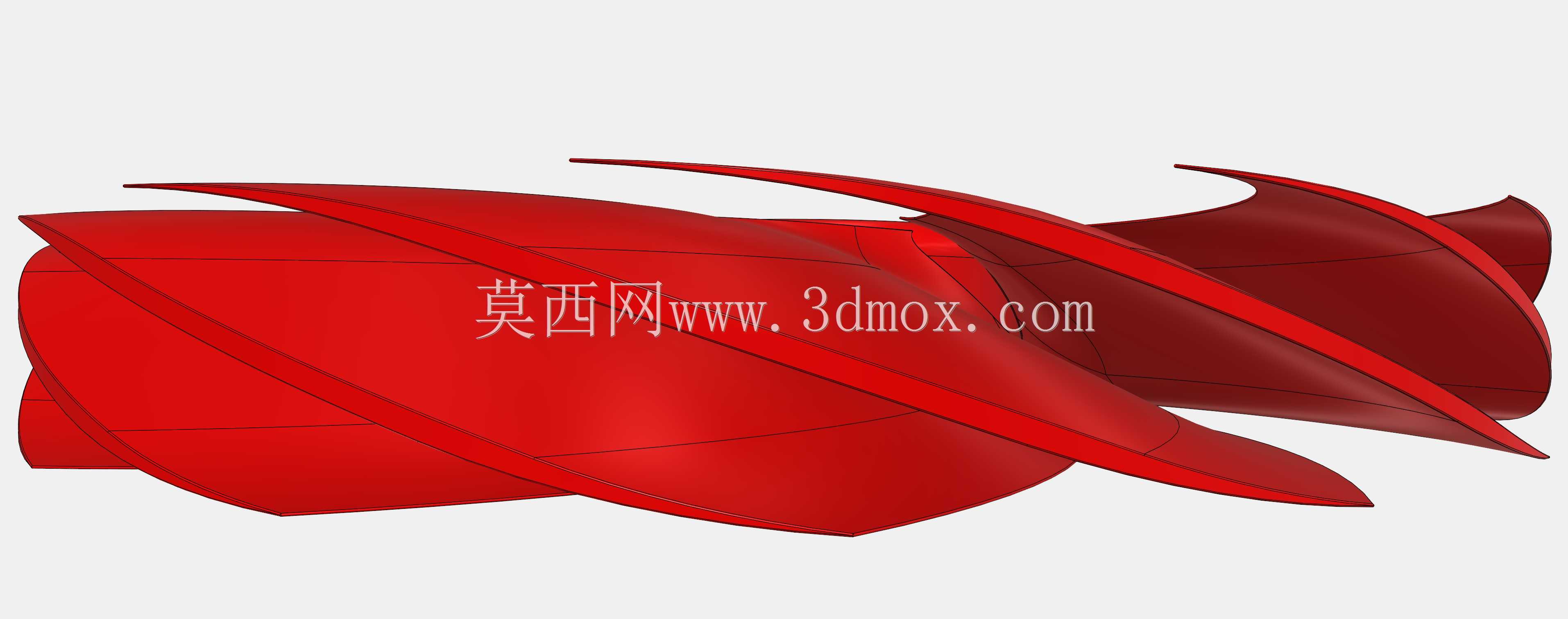

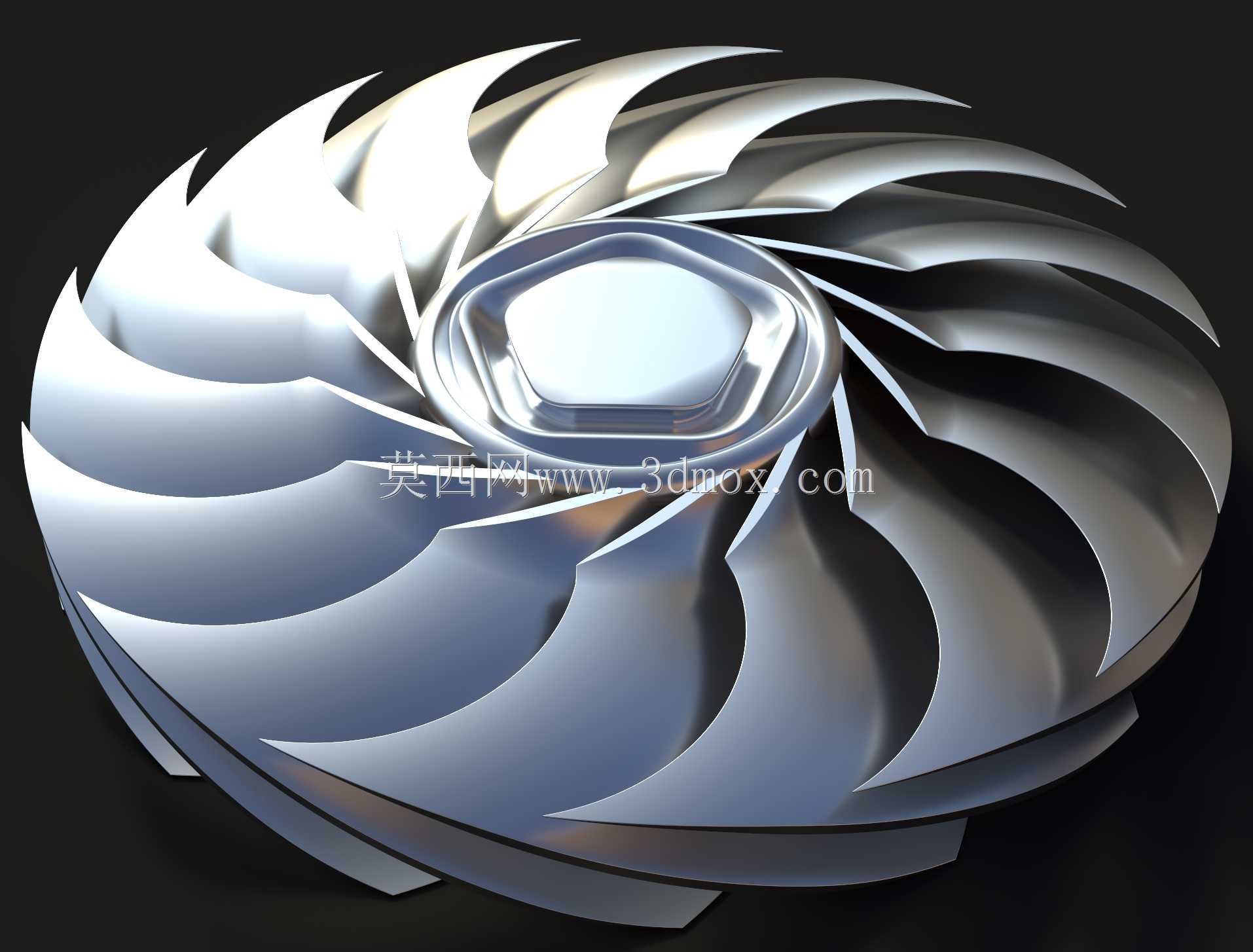

这款弯翼结构的冷却风轮，主要适配桌面级独立显卡的风冷散热模组，也可迁移至紧凑型工控机板卡散热、小型服务器局部风冷、高功率LED模组散热等对风压与静音表现有均衡要求的场景。不同于常规直叶或等曲率弧叶风扇，该风轮采用多段变曲率弯翼叶片设计，叶片从轮毂处向外缘平滑延伸，翼型截面沿径向逐步调整安装角，能在高转速下减少叶片表面的气流分离，降低叶尖涡流带来的气动噪音，同时在有限的轴向安装空间内提升静压输出，应对散热鳍片密集带来的风阻。从安装边界来看，该风轮的轮毂中心预留了标准电机轴配合位，轮毂顶部的多边形沉台可适配动平衡校准工装，也能兼容带防尘盖的电机装配结构，整体轴向尺寸控制紧凑，可直接嵌入常见的显卡散热外壳腔体，外缘与风罩内壁的间隙控制在合理范围，避免间隙过大产生回流损失，也不会因间隙过小出现运转擦碰风险。设计过程中优先考虑了风轮的动平衡特性，叶片沿周向均匀分布，每片叶片的曲面曲率一致性经过参数化约束，减少高速运转时的偏心振动，同时叶片前缘做了小角度倒角处理，降低气流切入时的脉冲噪音，后缘则做了渐薄收边，减少气流脱离叶片时的尾迹紊流。实际应用中，这类弯翼风轮相比同尺寸普通轴流风扇，能在相同转速下输出更高的风压，更适合穿透密集的铝制或铜制散热鳍片，将GPU核心传导至鳍片的热量快速带出机箱，在显卡高负载运行时，能有效降低核心结温，同时把风噪控制在人耳可接受的区间。风轮的叶片根部与轮毂连接处做了圆弧过渡加强，避免长期高速运转下叶片根部出现应力集中导致的断裂问题，整体结构可采用注塑工艺一次成型，适配PBT+玻纤等常用风扇工程塑料，量产一致性易控制，也可根据散热功率需求调整叶片数量与翼型参数，匹配不同转速区间的散热方案。
