智能手机外观结构三维数模设计

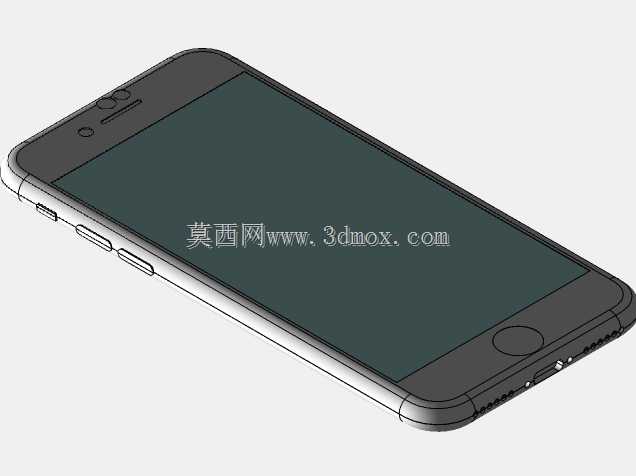

在消费电子结构设计领域，手持通讯终端的外观结构建模是产品落地前的核心验证环节，这类数模可直接用于手板打样前的结构干涉检查、外观曲面光顺度验证，也能为配套的保护壳、贴膜、外接配件厂商提供精准的尺寸基准，避免开模阶段出现装配公差不匹配的问题。从实际设计逻辑来看，这款直板触控手机的建模优先保证了握持手感的曲面过渡，机身侧边的弧度从金属中框延伸至背部面板，所有R角的曲率连续均做了约束，避免曲面拼接处出现棱线硌手的问题，同时正面屏幕的黑边宽度、听筒开槽位置、前置摄像头开孔的同轴度都做了精准定位，确保装配后屏幕显示区域与前面板的对齐精度。机身底部的扬声器开孔、充电接口、麦克风收音孔的排布遵循了对称设计原则，开孔的间距、孔径都做了统一约束，既保证出声效率，也兼顾外观的整洁度，侧边的实体按键做了凸起高度的限位设计，按键与中框开孔的间隙控制在合理范围，既保证按压行程的反馈手感，也能避免日常使用中进灰卡滞的问题。从安装边界来看，建模时预留了内部主板、电池、摄像头模组的堆叠空间，中框的加强筋位置避开了内部元器件的排布区域，屏幕与中框的配合台阶做了密封胶槽的预留，可满足日常防泼溅的装配需求，背部摄像头模组的凸台高度做了精准控制，既保证摄像头光学元件的安装空间，也能避免手机平放时镜头直接接触桌面产生磨损。这类数模在实际应用中，除了产品本身的结构验证，还可用于自动化生产线的夹具设计，为组装工位的定位治具提供精准的外形定位基准，也能为跌落仿真、结构强度仿真提供基础数模支撑，帮助工程师在设计阶段就识别出结构薄弱区域，提前优化中框的壁厚分布与加强筋排布，减少后期开模后的改模次数，缩短产品从设计到量产的周期。建模过程中所有的分型面位置都做了脱模斜度的约束，中框的金属加工区域预留了CNC加工的余量基准，塑胶部分的卡扣连接位置做了插拔力的模拟验证，确保装配后卡扣的连接强度满足日常使用的抗摔要求，不会因为轻微跌落就出现前后盖脱开的问题。
