消防水龙带接驳喷射接头结构设计

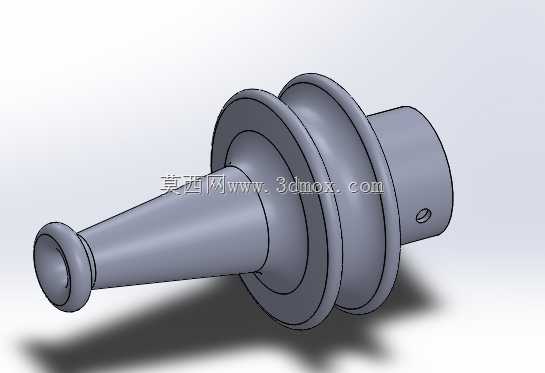

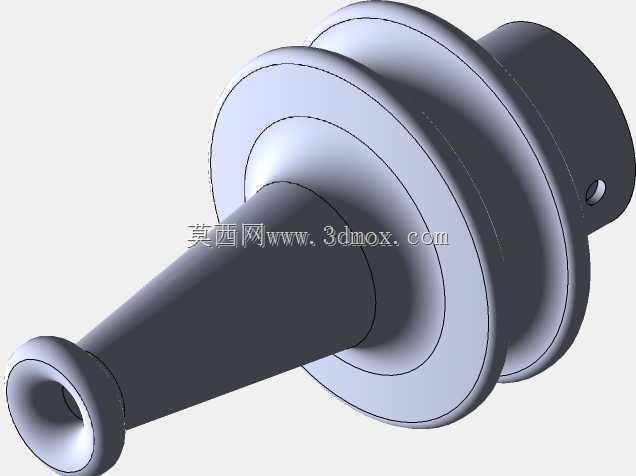

这款消防水龙带接头是消防供水系统末端的核心接驳部件，日常主要应用在建筑消防、厂区应急消防、商用空间消防布设场景中，承担着将供水水带与终端喷射结构稳固连接、调整出水喷射形态的作用。从结构设计逻辑来看，接头整体采用同轴回转体构型，左端为渐缩式喷射端头，锥面过渡平滑，能够在供水压力恒定的前提下，通过流道截面的逐步收束提升出水初速度，保证喷射水流的有效射程满足消防作业的覆盖要求，端头最外侧做了圆弧卷边处理，既可以避免尖锐棱边划伤操作人员的防护手套，也能在水流喷出时减少边缘紊流，让水柱形态更集中，降低不必要的压力损耗。接头中部设置了两道平行的凸缘挡圈，这部分结构是安装定位的核心边界，一方面在水带套接时可以作为套接深度的限位基准，保证水带套入长度符合密封要求，避免通水后因为压力波动出现水带脱开、漏水的问题，另一方面凸缘的外径尺寸匹配常用的水带扎箍安装空间，作业人员在现场固定水带时，扎箍可以卡在两道凸缘之间的凹槽内，不需要额外测量定位位置，就能快速完成紧固操作，大幅缩短应急场景下的水带布设时间。接头右端为圆柱套接段，侧壁开有径向定位小孔，这个结构是为了适配带锁止结构的快装水带设计，当水带套入到位后，锁止销可以卡入小孔内，形成轴向的机械限位，即使在供水压力出现骤变、水带受到外力拖拽的情况下，也能保证接头与水带的连接可靠性，不会出现脱节泄压的问题。在建模过程中，所有回转面的同轴度公差都按照消防器材的通用要求做了约束，锥面与圆柱段的衔接位置做了圆角过渡，避免应力集中，同时整个接头的流道内壁做了等壁厚设计，既可以控制整体重量，方便作业人员手持操作，也能保证注塑或者金属压铸加工时的壁厚均匀性，减少成型过程中的缩孔、变形缺陷。从安装边界来看，接头右端套接段的外径匹配常用口径的消防水带内径，中部凸缘的外径略大于套接段，预留出扎箍的安装空间，整体长度控制在手持操作的舒适范围内，不会因为过长导致操作时重心偏移，也不会因为过短导致水带套接深度不足影响密封性能。在实际使用中，这款接头既可以作为固定消防栓的配套喷射端头，也可以作为便携消防水带的替换配件，结构上没有多余的复杂零件，整体可靠性高，即使在潮湿、多粉尘的恶劣存放环境下，也不容易出现卡滞、锈蚀失效的问题，能够满足消防器材长期备勤、随时可用的使用要求。
