GPU散热用弯翼轴流冷却风扇结构设计

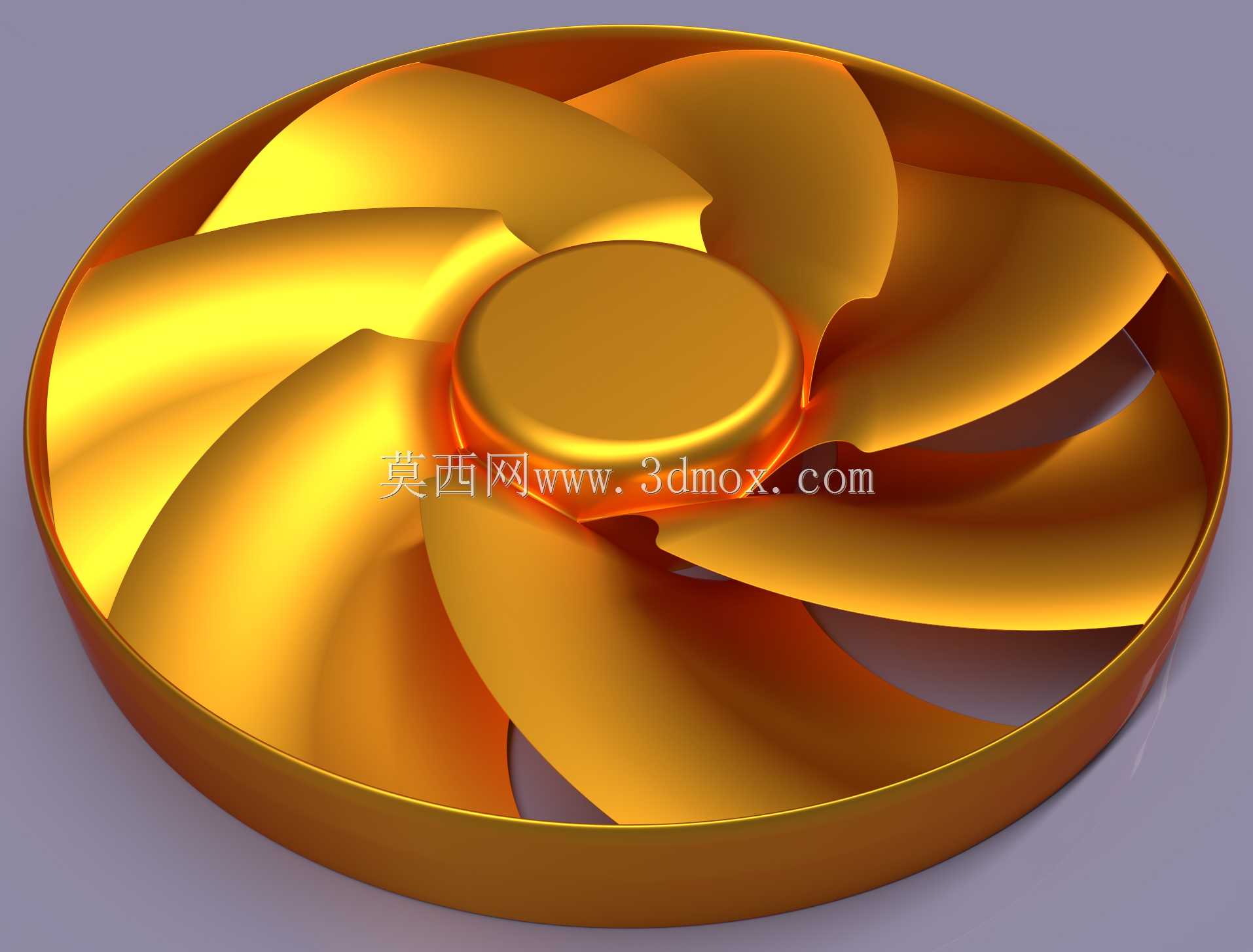

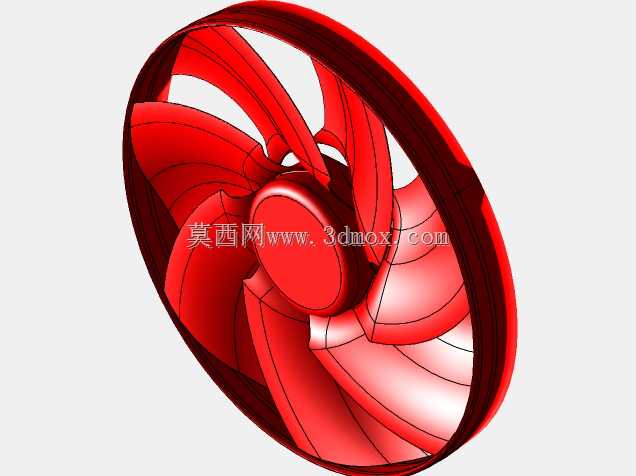

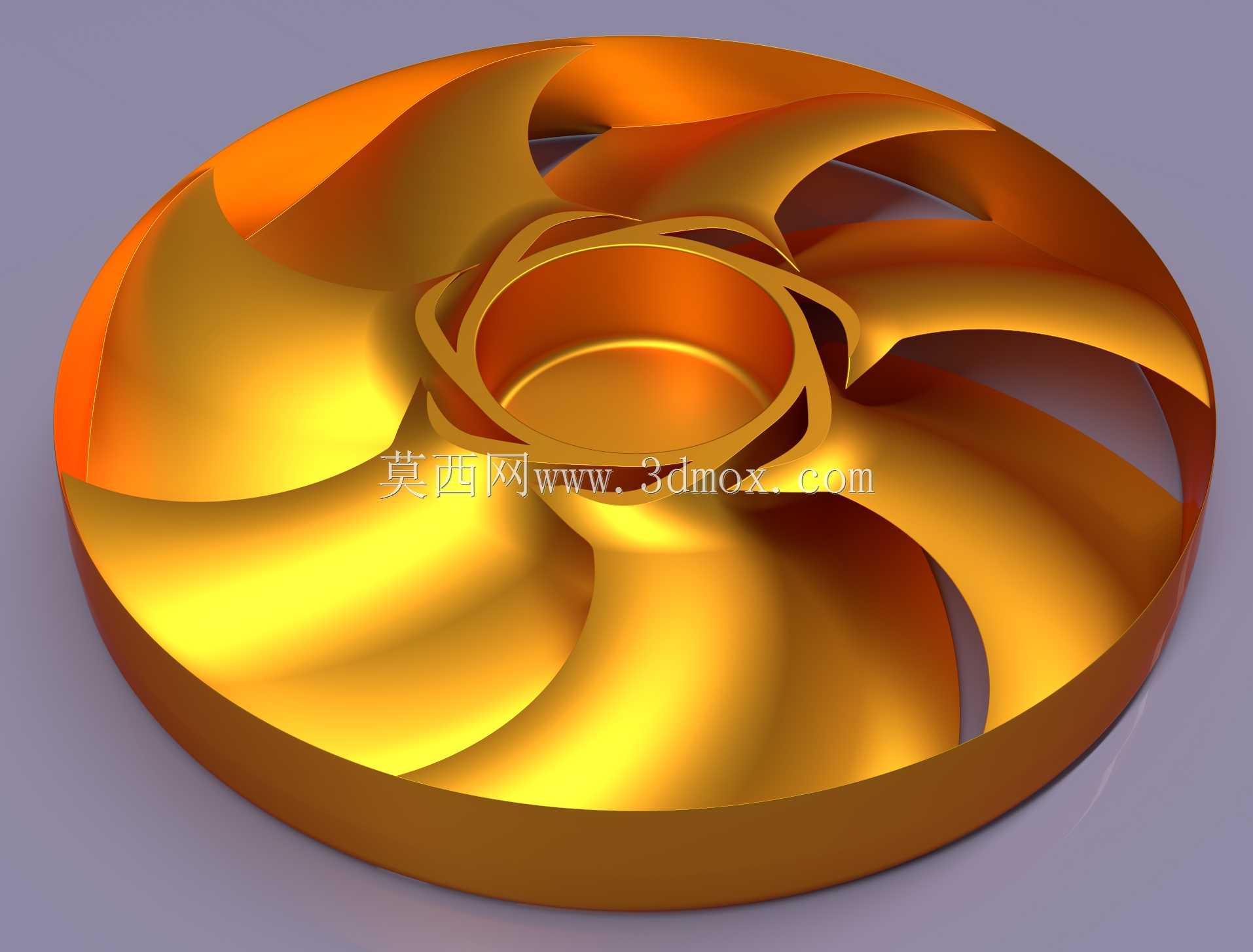

这款弯翼结构的轴流风扇，主要面向GPU等板卡类电子器件的风冷散热场景，在桌面级独立显卡、工控板卡散热模组、小型计算单元散热系统中都能适配使用。实际运行中，风扇通过叶轮旋转驱动空气定向流动，带走GPU核心、显存颗粒及供电模块表面堆积的热量，避免器件因结温过高触发降频保护，甚至出现长期高温老化失效的问题。从结构设计逻辑来看，这款风扇采用了大弧度弯翼叶片构型，和常规直叶片轴流风扇相比，弯翼型的叶片前缘做了流线型修型，能有效降低叶片切割空气时产生的涡流损耗，在相同转速下可以获得更高的静压输出，同时减少气流脉动带来的运行噪音，适配机箱内有限的风道空间，避免气流在扇框内部形成乱流抵消送风效率。扇框采用一体化环形结构，既作为叶片的外围防护结构，也能约束气流的径向扩散，让驱动的空气全部沿轴向流向散热鳍片区域，减少无效的风量耗散。设计过程中，叶片的安装角从叶根到叶梢做了渐变处理，叶根区域安装角更大，匹配靠近轮毂处较低的线速度，叶梢区域安装角逐步收窄，匹配外圈更高的线速度，让整个叶片扫风区域的风压输出更均匀，不会出现外圈风压过高、内圈送风不足的问题。轮毂部分做了圆弧过渡的凸台造型，一方面可以容纳内置的驱动电机转子结构，另一方面可以引导中心区域的气流平滑向叶片区域导流，避免轮毂正前方形成气流滞止区，降低中心区域的风阻。从安装适配的角度来看，这款风扇的扇框外圈预留了标准的安装孔位，可匹配常规显卡散热模组的固定螺柱间距，安装时不需要额外做结构修改，扇体的轴向厚度控制在常规薄型风扇的尺寸区间内，不会占用过多的板卡垂直空间，适配紧凑型机箱的内部安装边界。叶片的曲面曲率经过多轮调整，在保证结构强度的前提下，尽可能降低叶片自身的转动惯量，让风扇启动响应速度更快，配合PWM调速功能时可以快速跟随器件温度变化调整转速，兼顾散热效率和运行静音表现。扇框的内圈和叶片叶梢之间保留了均匀的微小间隙，既避免叶片转动时和扇框发生刮蹭，也不会因为间隙过大导致风压泄漏，平衡了加工公差要求和风压输出效率。
