GPU冷却用弯翼后掠式散热风扇结构

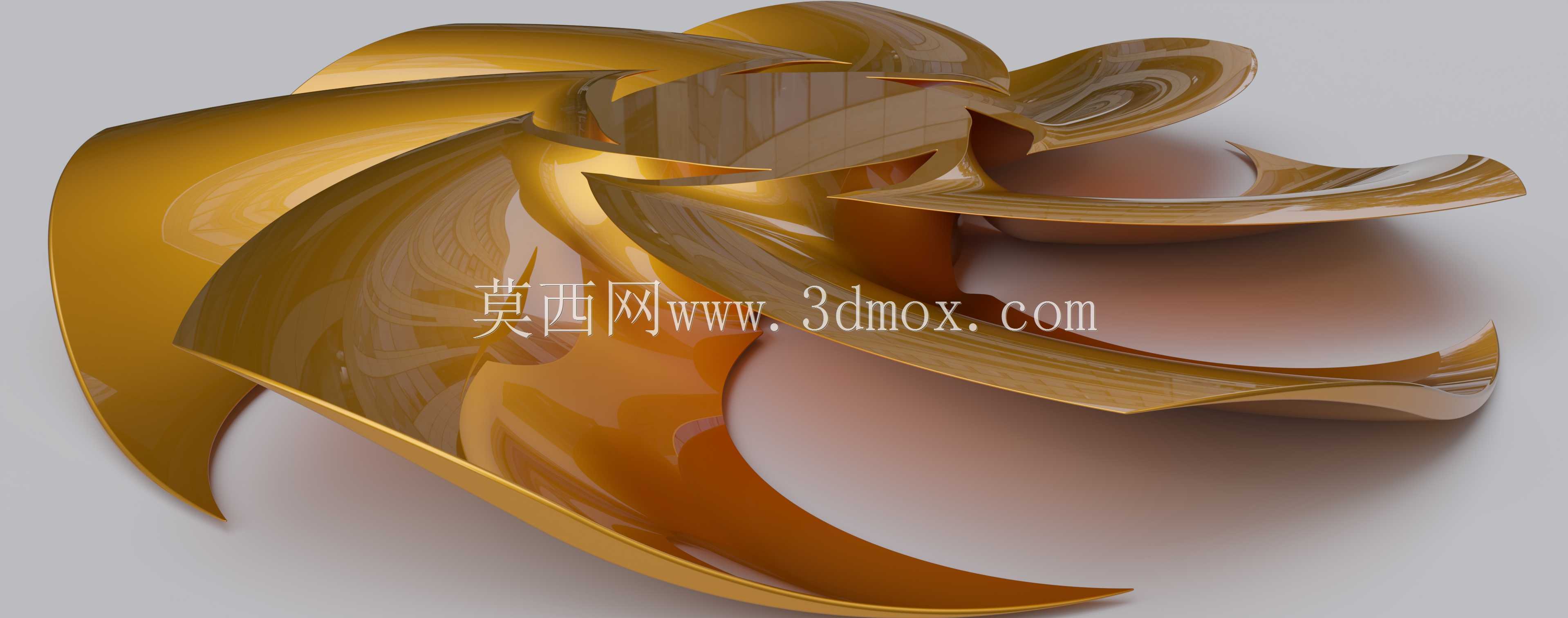

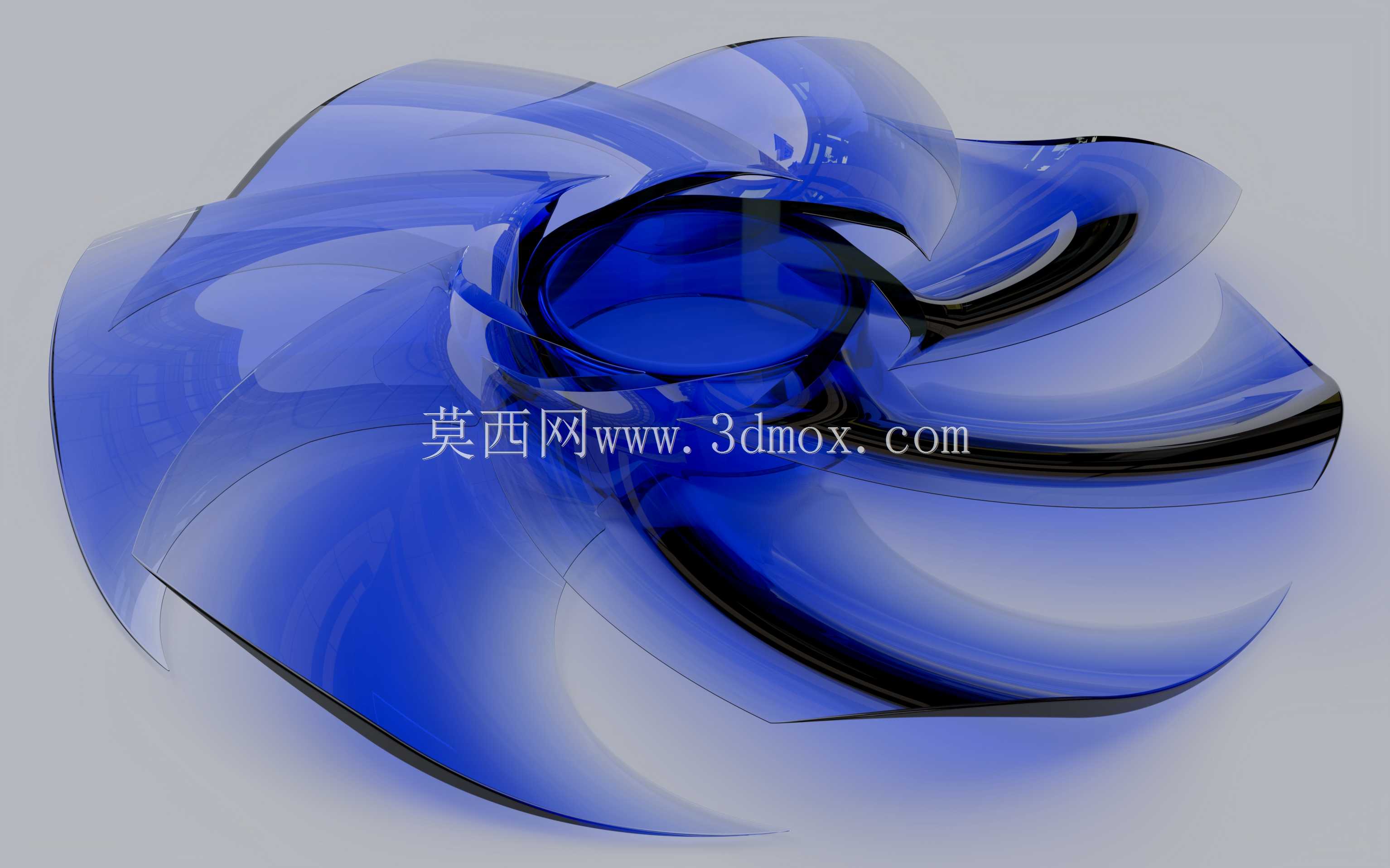

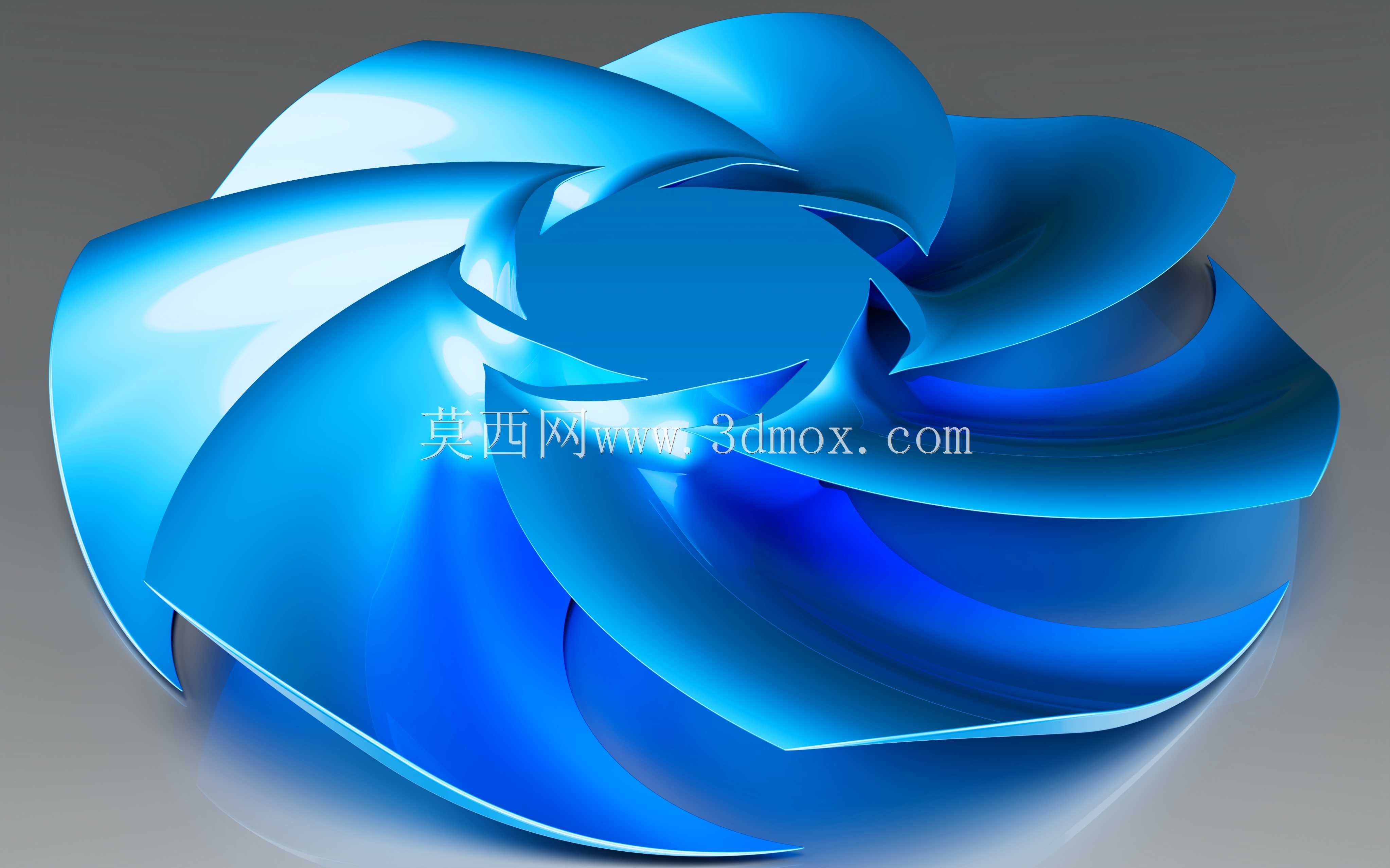

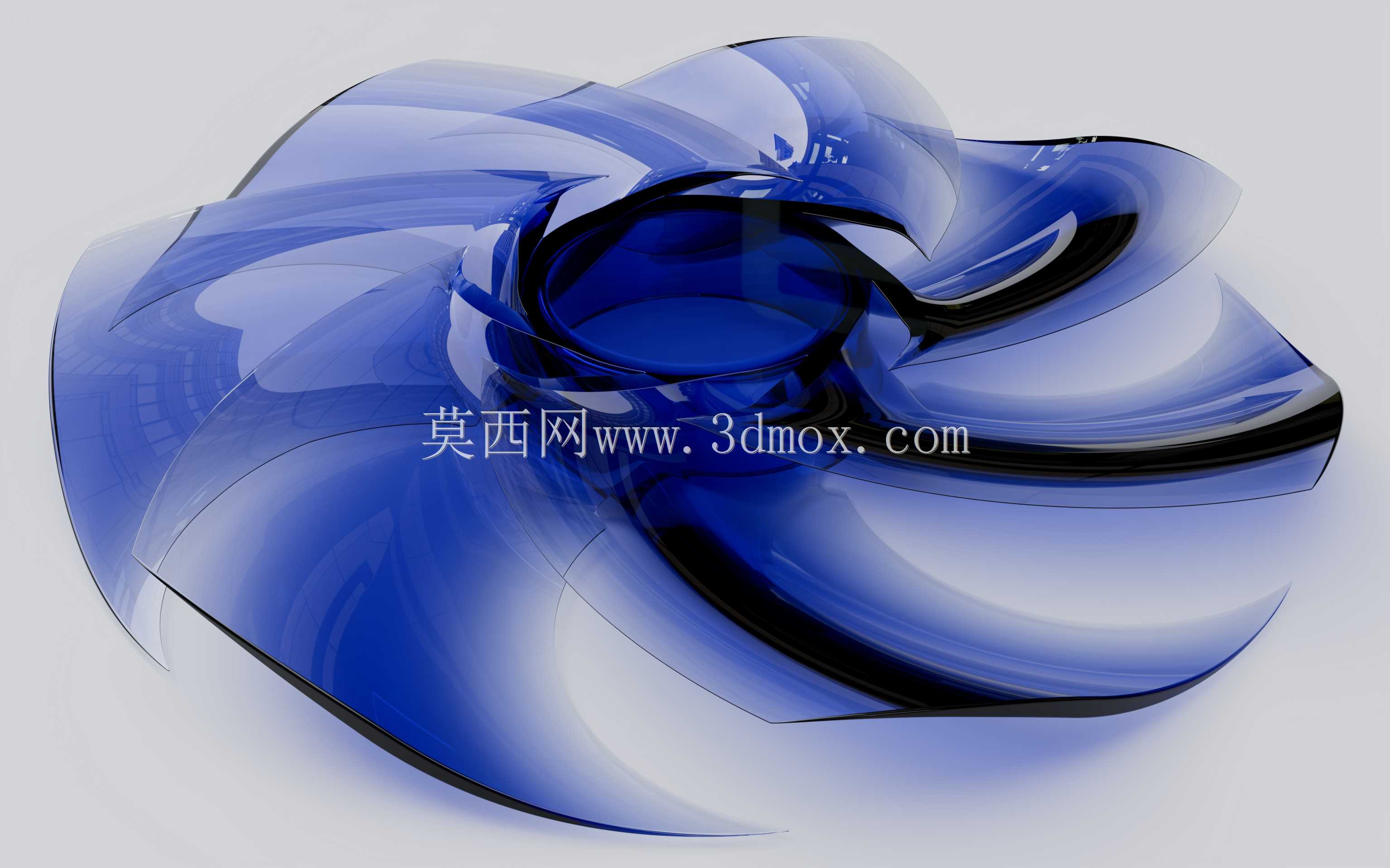

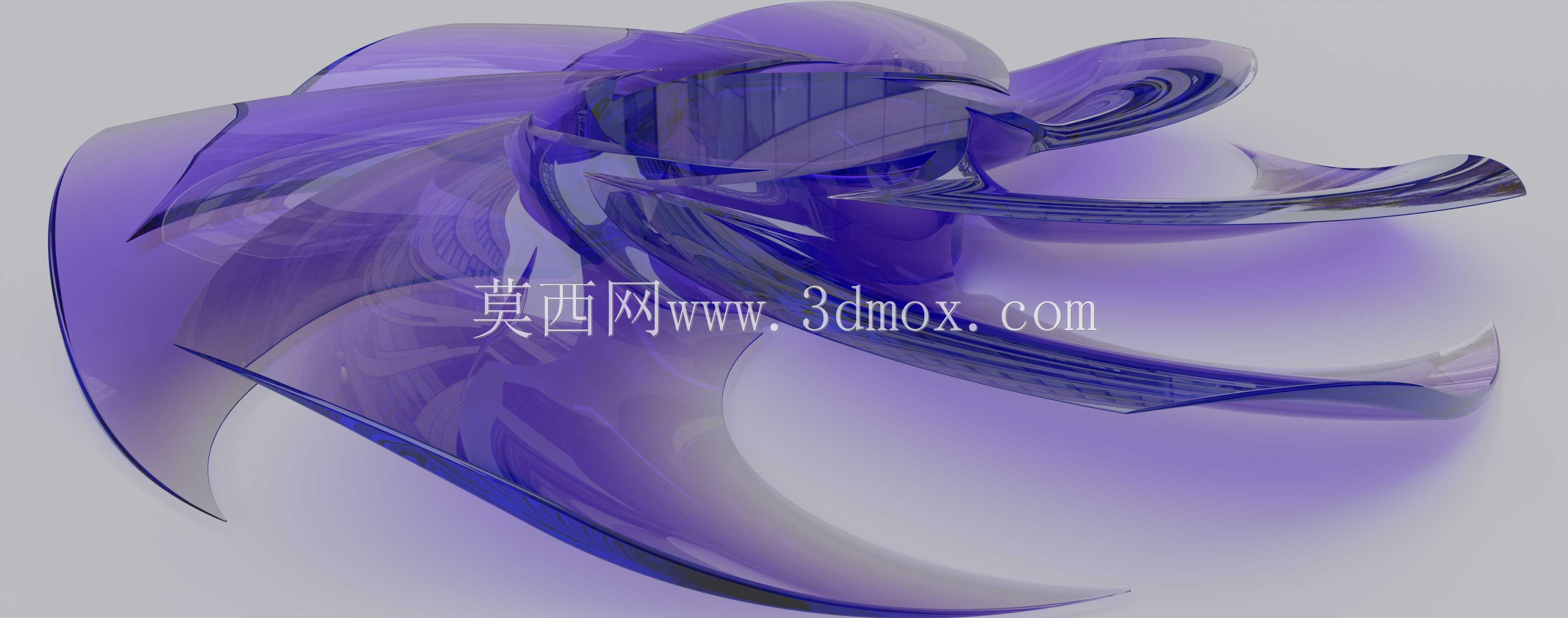

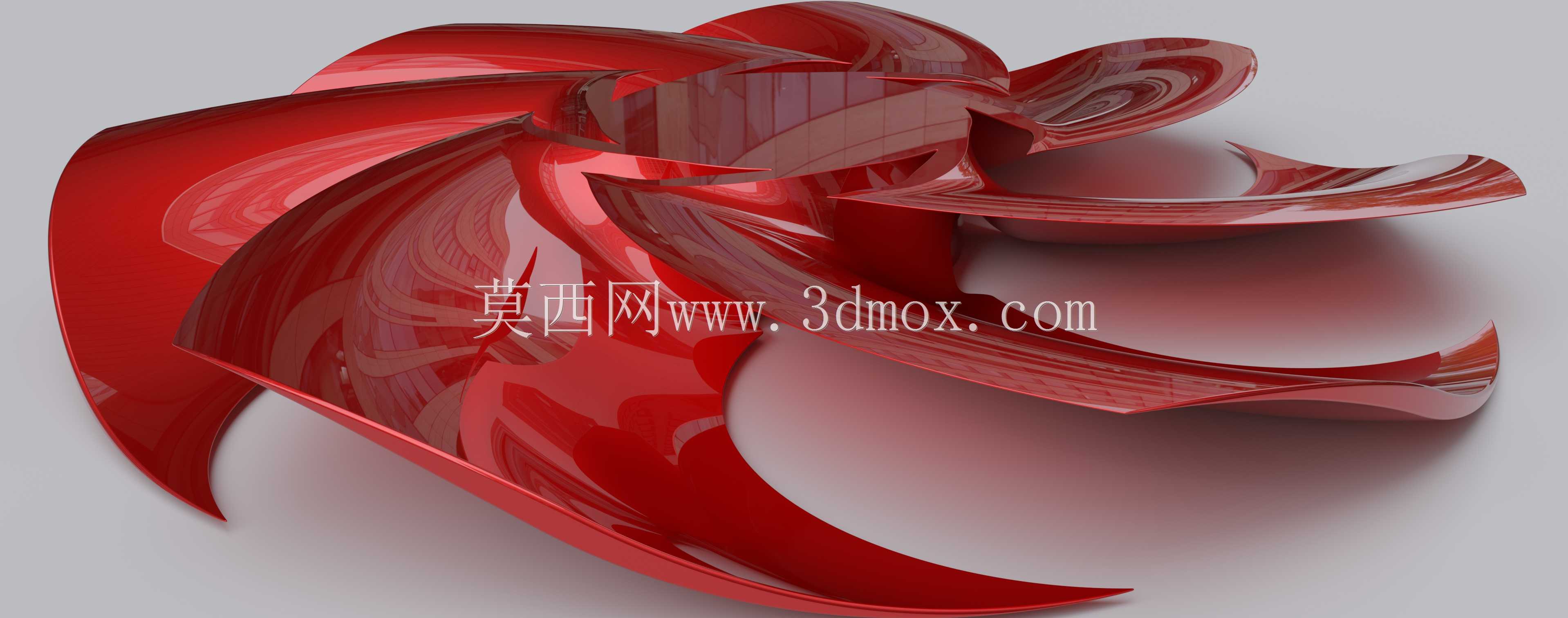

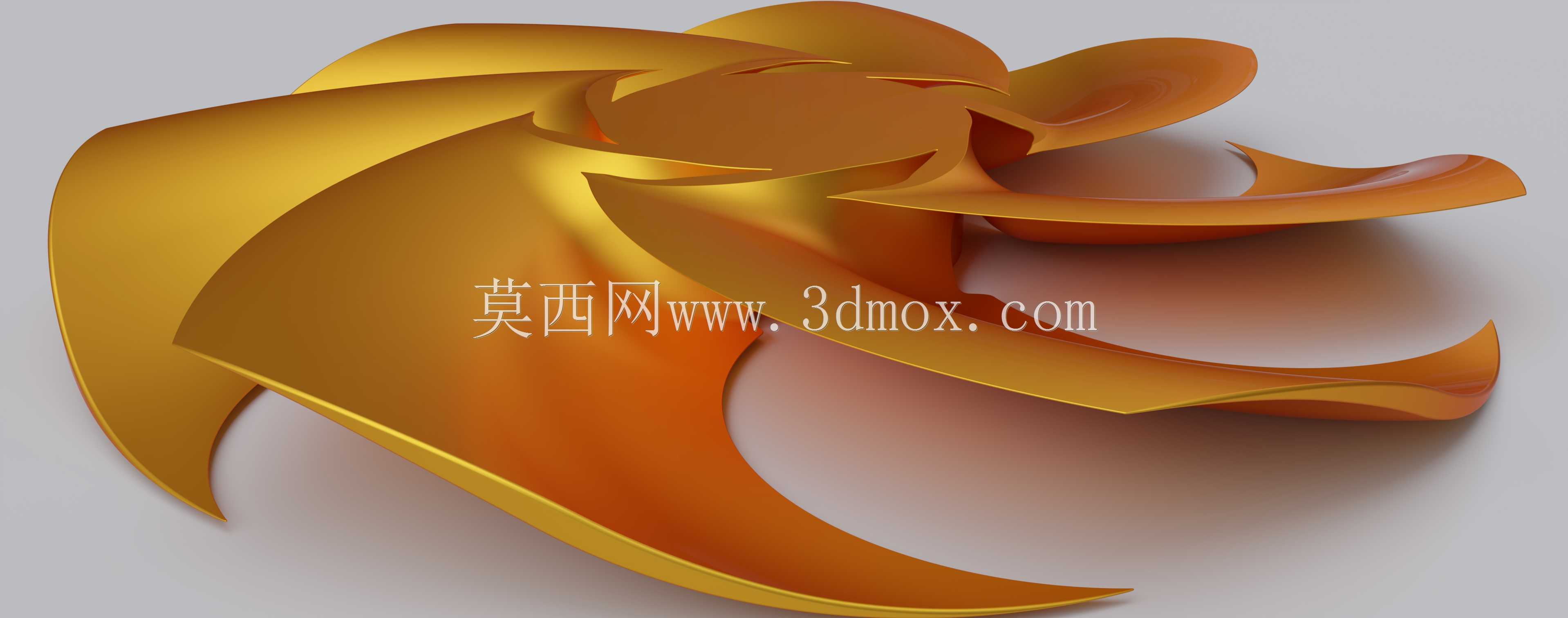

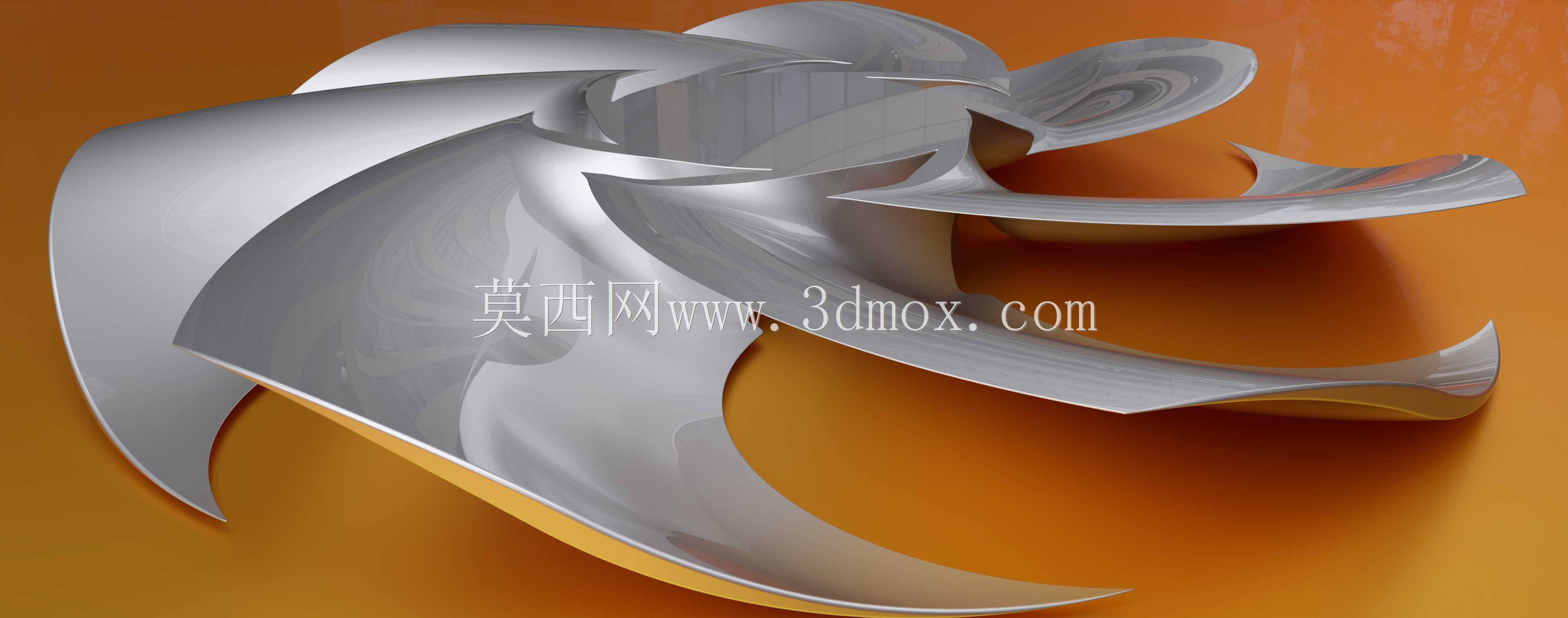

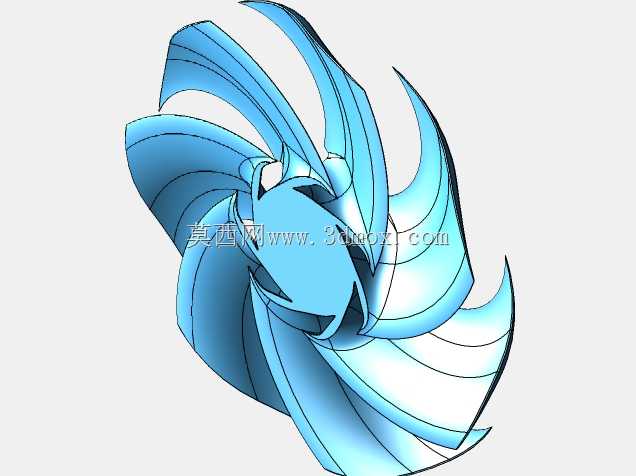

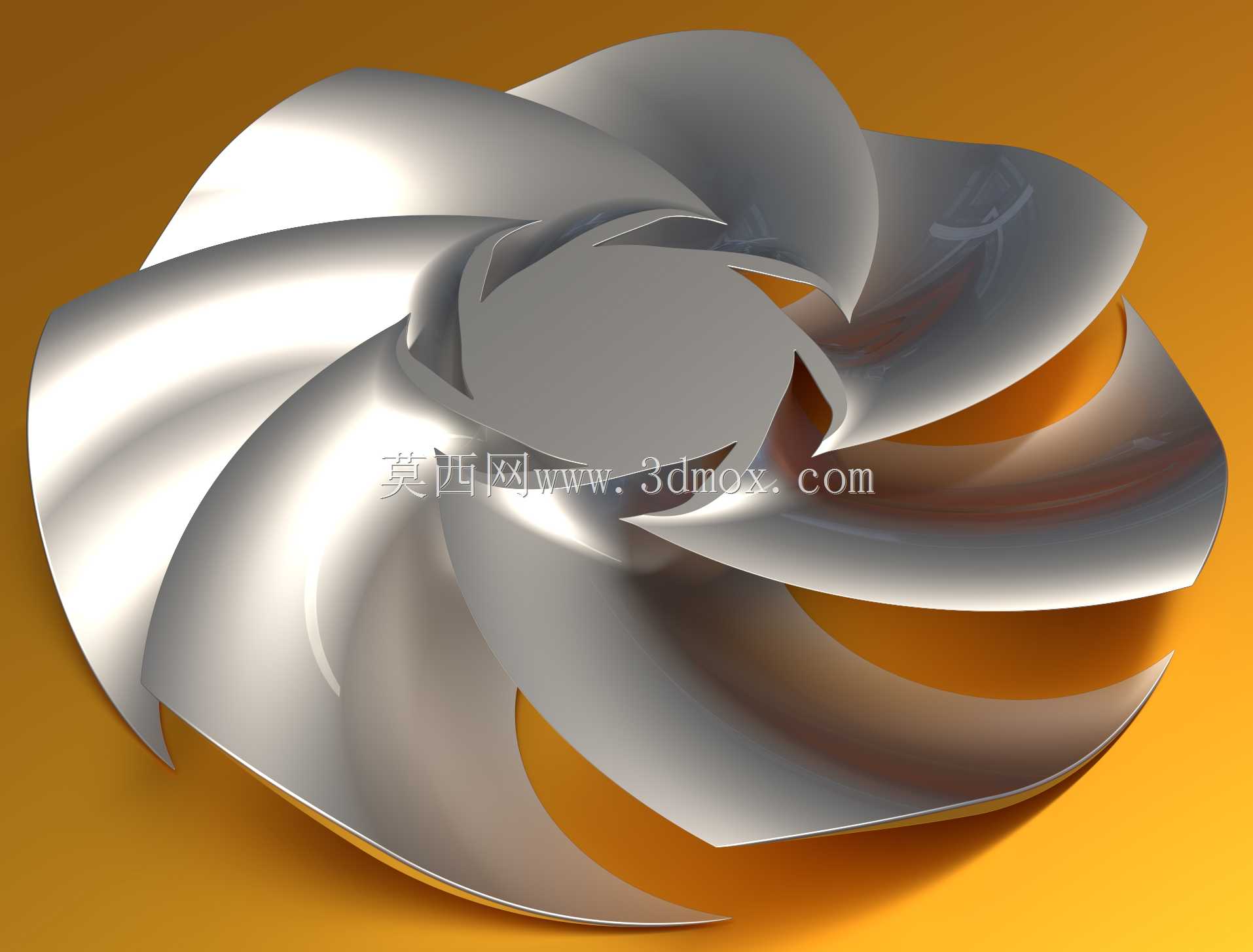

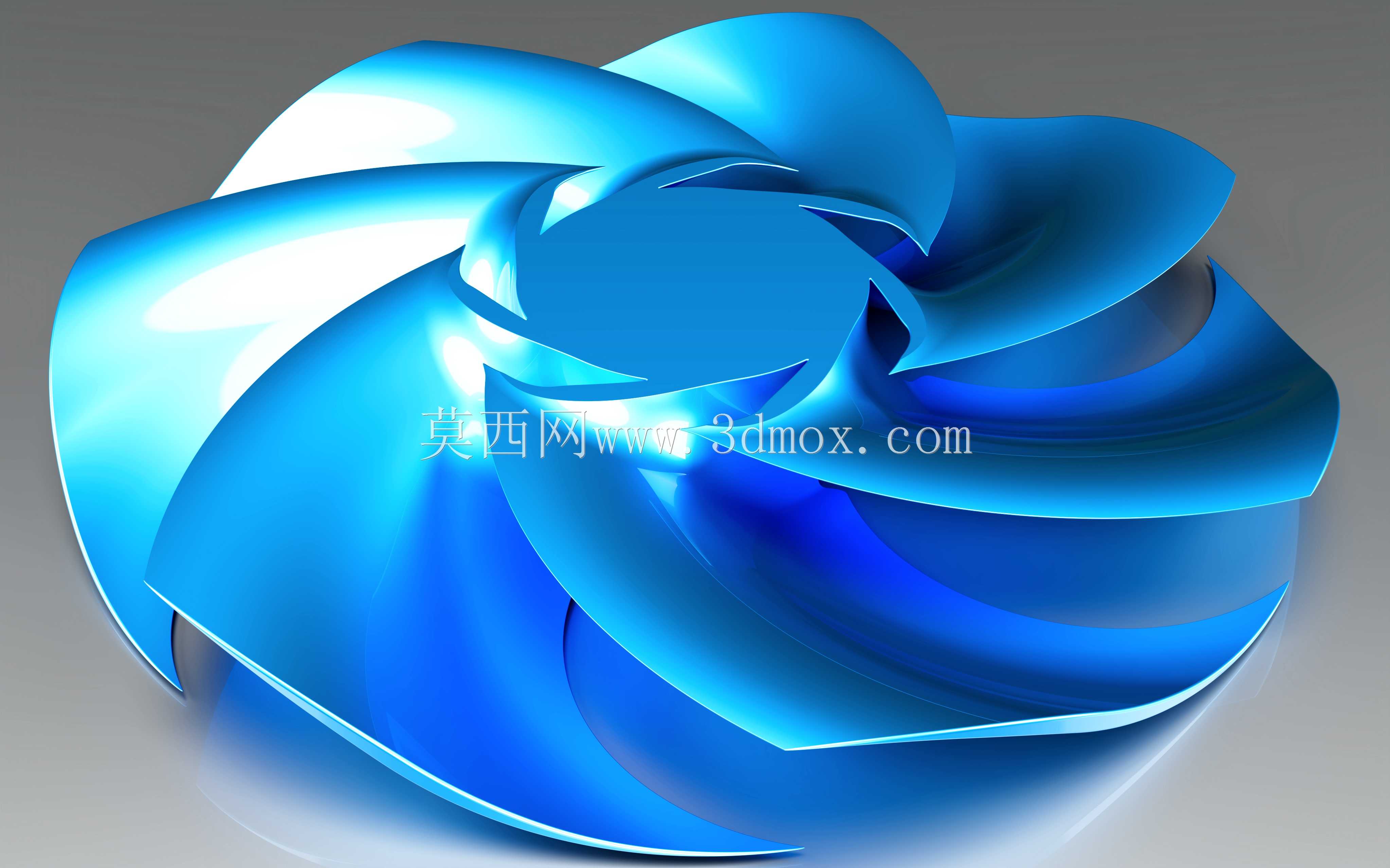

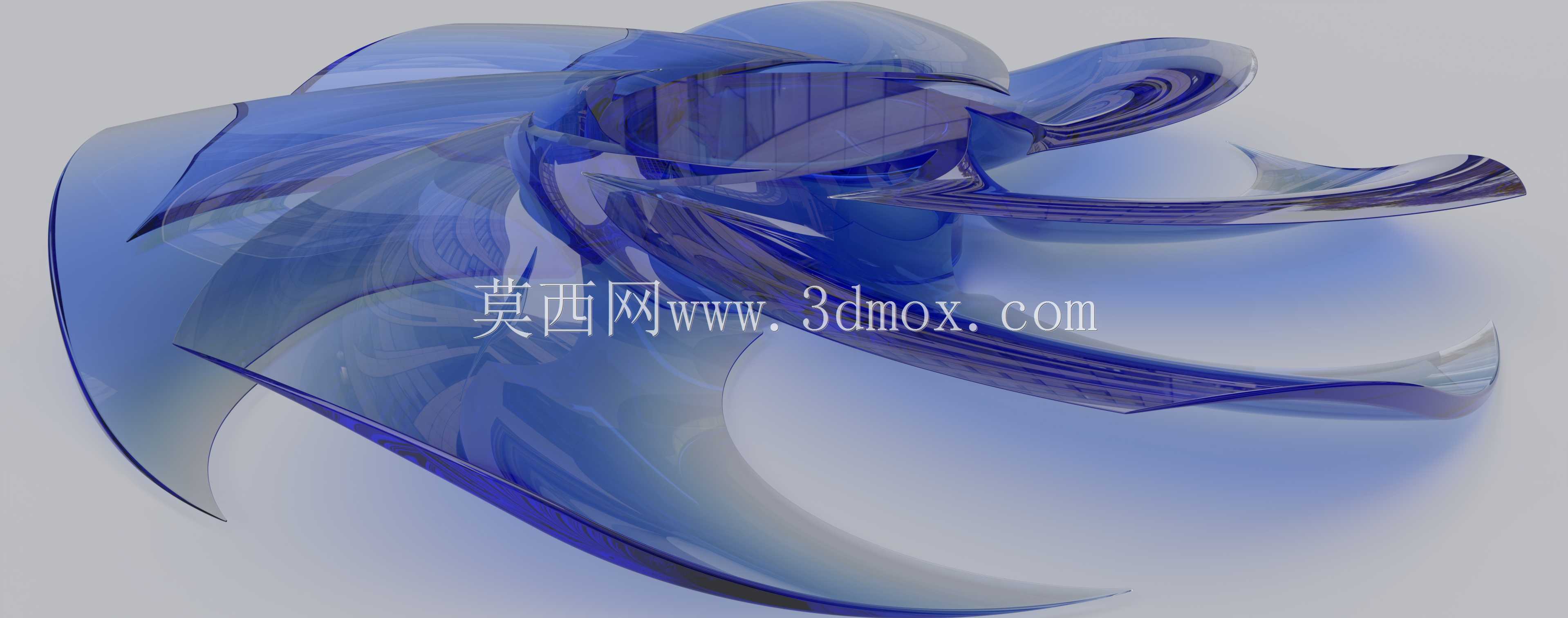

这类弯翼后掠风扇主要面向台式机独立显卡、工控板卡GPU的风冷散热场景，是板卡散热模组的核心动部件，承担着将鳍片蓄积的热量快速带出机箱风道的作用，直接决定GPU高负载运行时的温度阈值与频率稳定性。设计过程中首先要匹配显卡散热模组的安装边界，扇叶外轮廓需适配常见的圆形鳍片组围边尺寸，中心轮毂的安装孔位要对应主流散热电机的输出轴径，轮毂高度不能超出显卡PCB板到外壳的预留间隙，避免转动时剐蹭鳍片或者外壳护网。叶片采用相对于旋转方向后掠的弯翼构型，是经过多轮流场仿真迭代确定的方案，相比直叶结构，后掠弯翼能在相同转速下降低叶片前缘的气流分离程度，减少叶尖涡流的产生，一方面能提升单位转速下的送风风压，让气流更顺畅地穿透密集的散热鳍片缝隙，避免鳍片边缘出现气流短路的无效送风情况，另一方面能有效降低转动过程中的气动噪声，适配家用、办公场景下对设备运行静音性的要求。两款衍生构型的差异主要在叶片弯角与弦长的微调，分别适配不同功耗等级的GPU散热需求：弯角更大的构型适合高功耗旗舰级显卡，能提供更高的静压来克服高密度鳍片的风阻；弯角稍小的构型适合中端功耗显卡，在满足散热风量要求的前提下进一步降低转动扭矩，减少电机负载。叶片的曲面过渡全程保持顺滑无突变，壁厚从叶根到叶尖均匀递减，既保证叶根位置能承受高速旋转的离心力载荷，避免长期运行出现叶片形变断裂，也能控制整体扇叶重量，降低电机启动负载与转动惯量，配合动平衡校准能让风扇在数千转的运行区间内保持稳定，不会出现额外振动传导到显卡PCB引发共振问题。实际装配时，扇叶与外围导风罩的径向间隙控制在极小范围内，避免间隙处产生气流回流损失，同时扇叶的出风角度完全对齐鳍片的风道走向，让气流以最优角度穿过鳍片间隙，最大化热交换效率。
