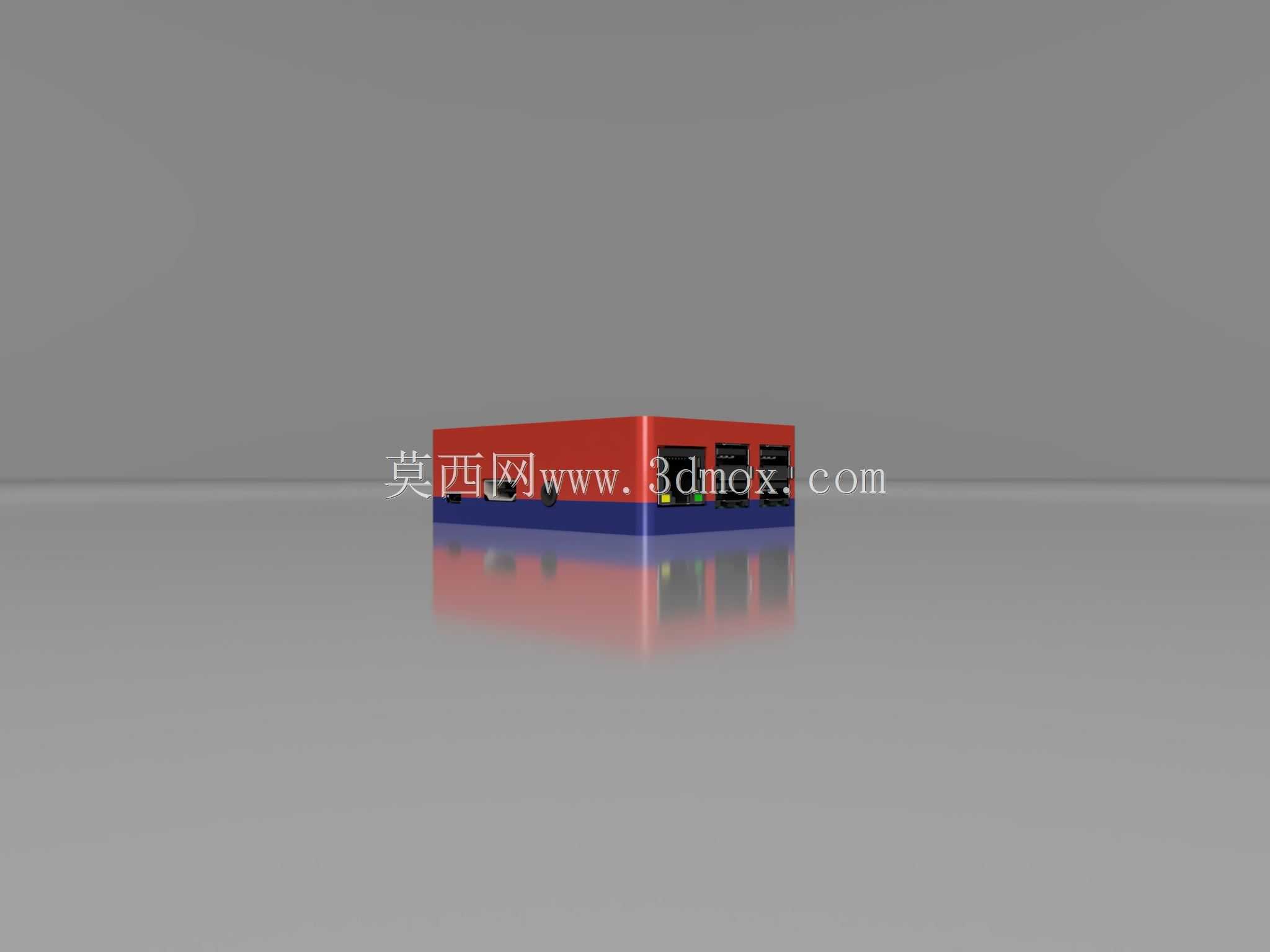

适配树莓派3B的分体式防护外壳结构设计

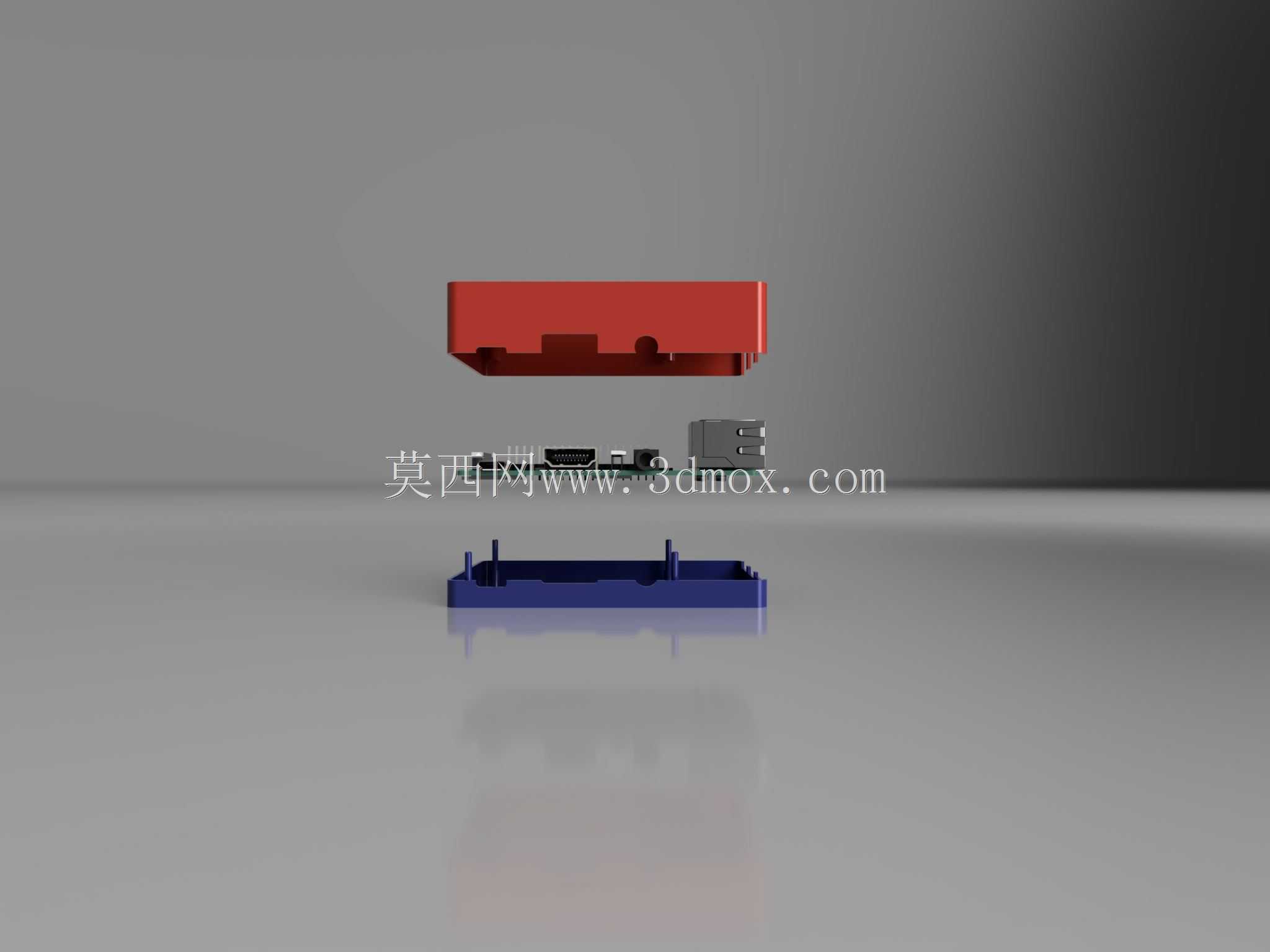

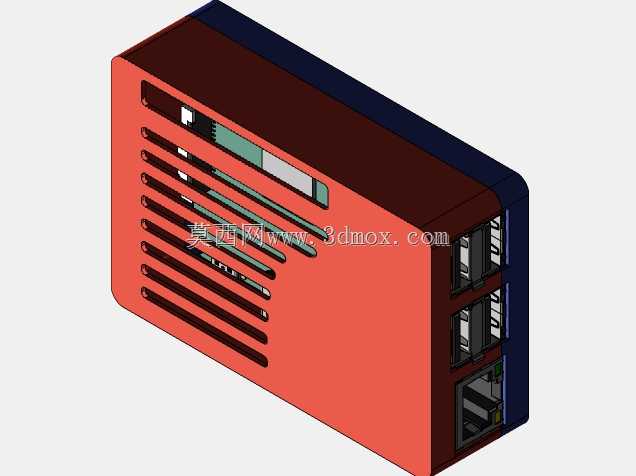

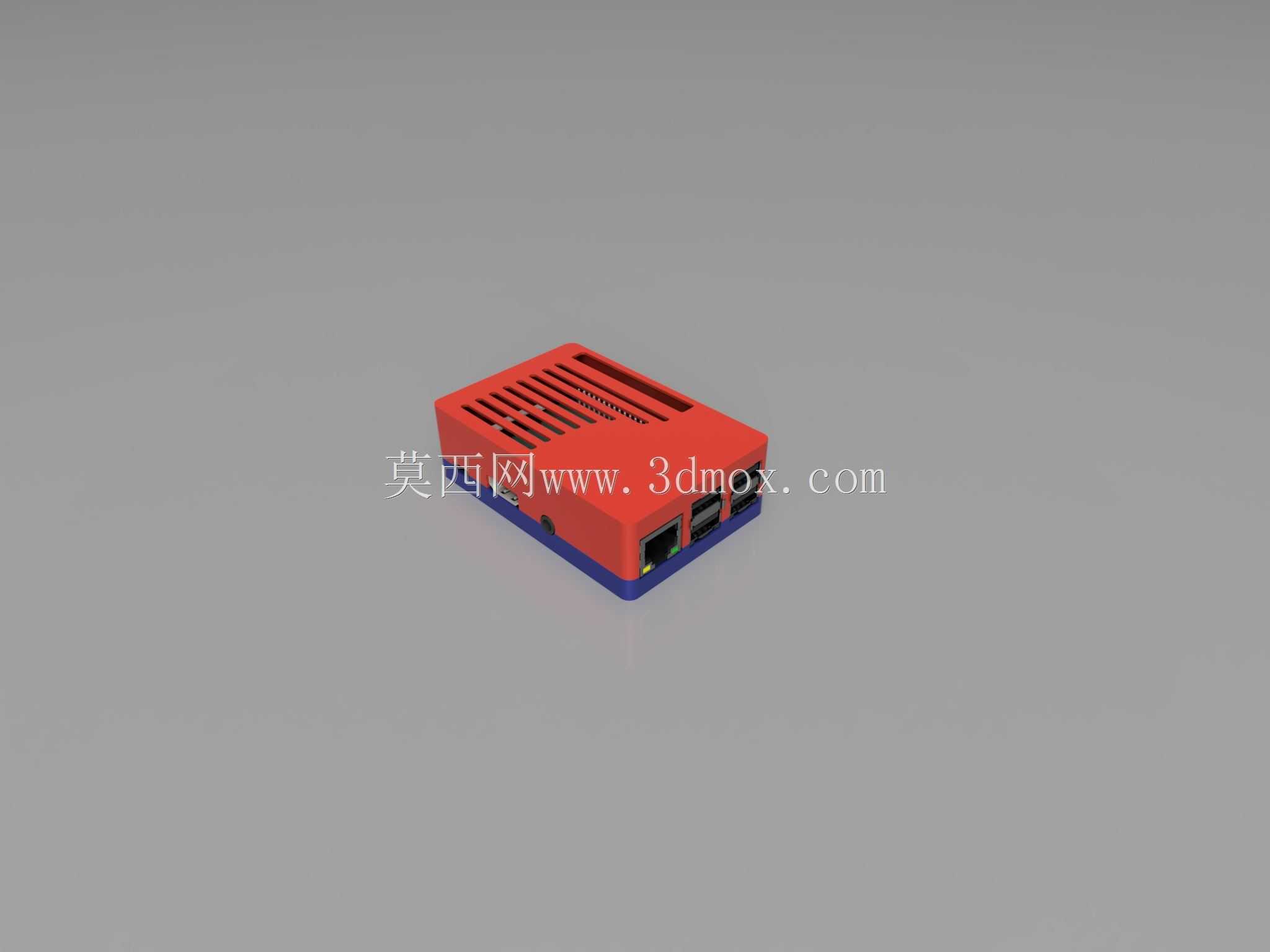

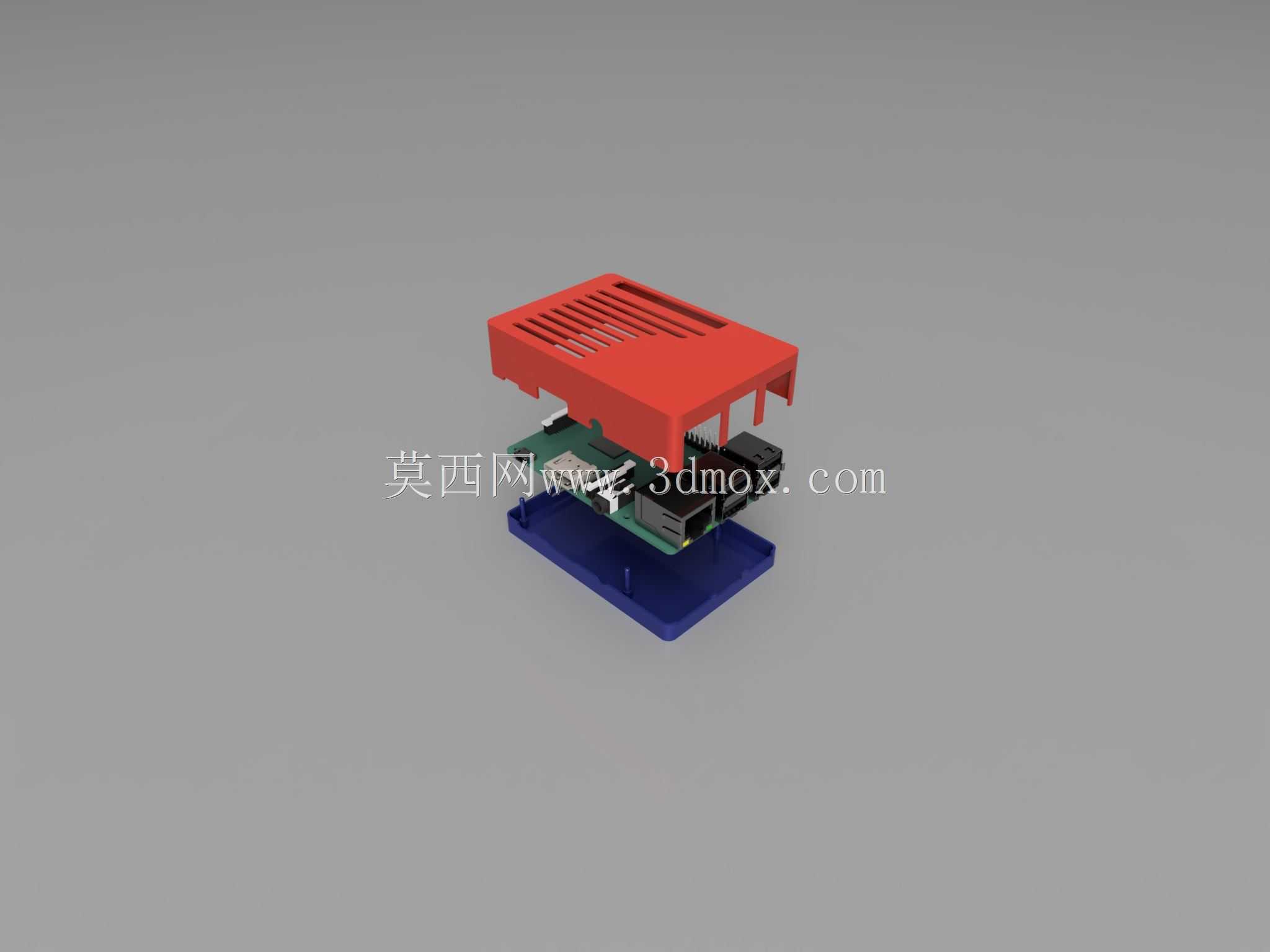

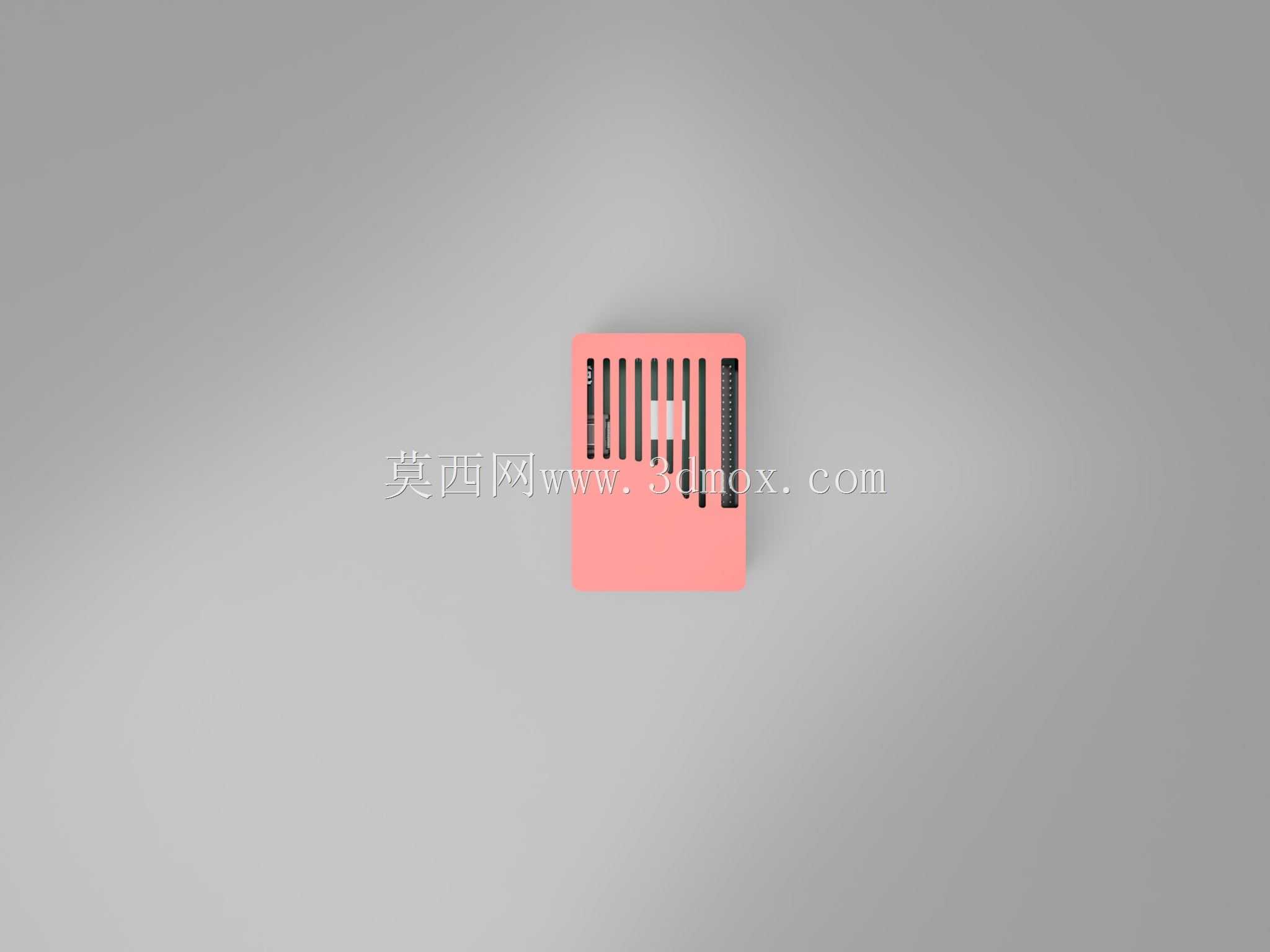

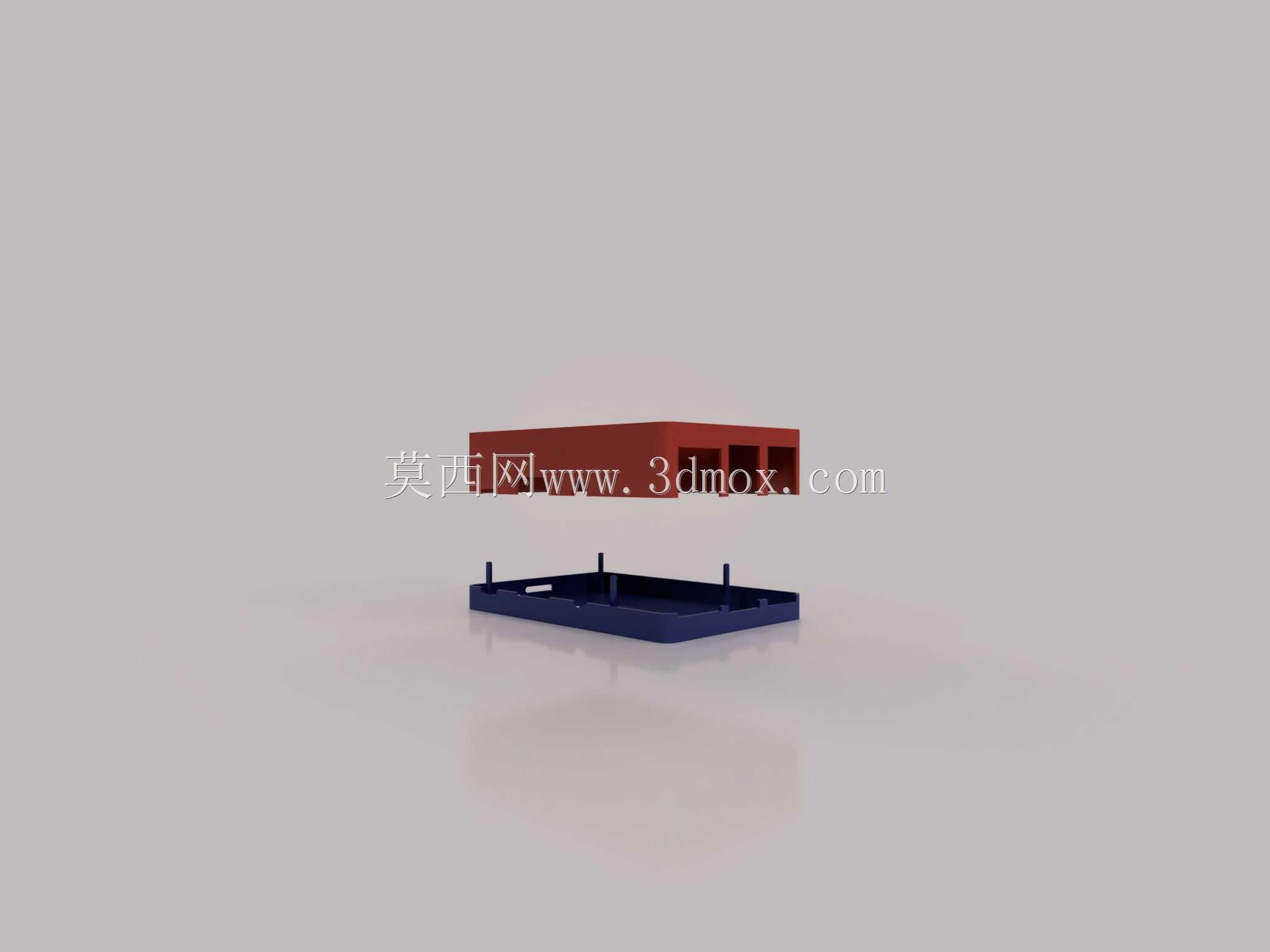

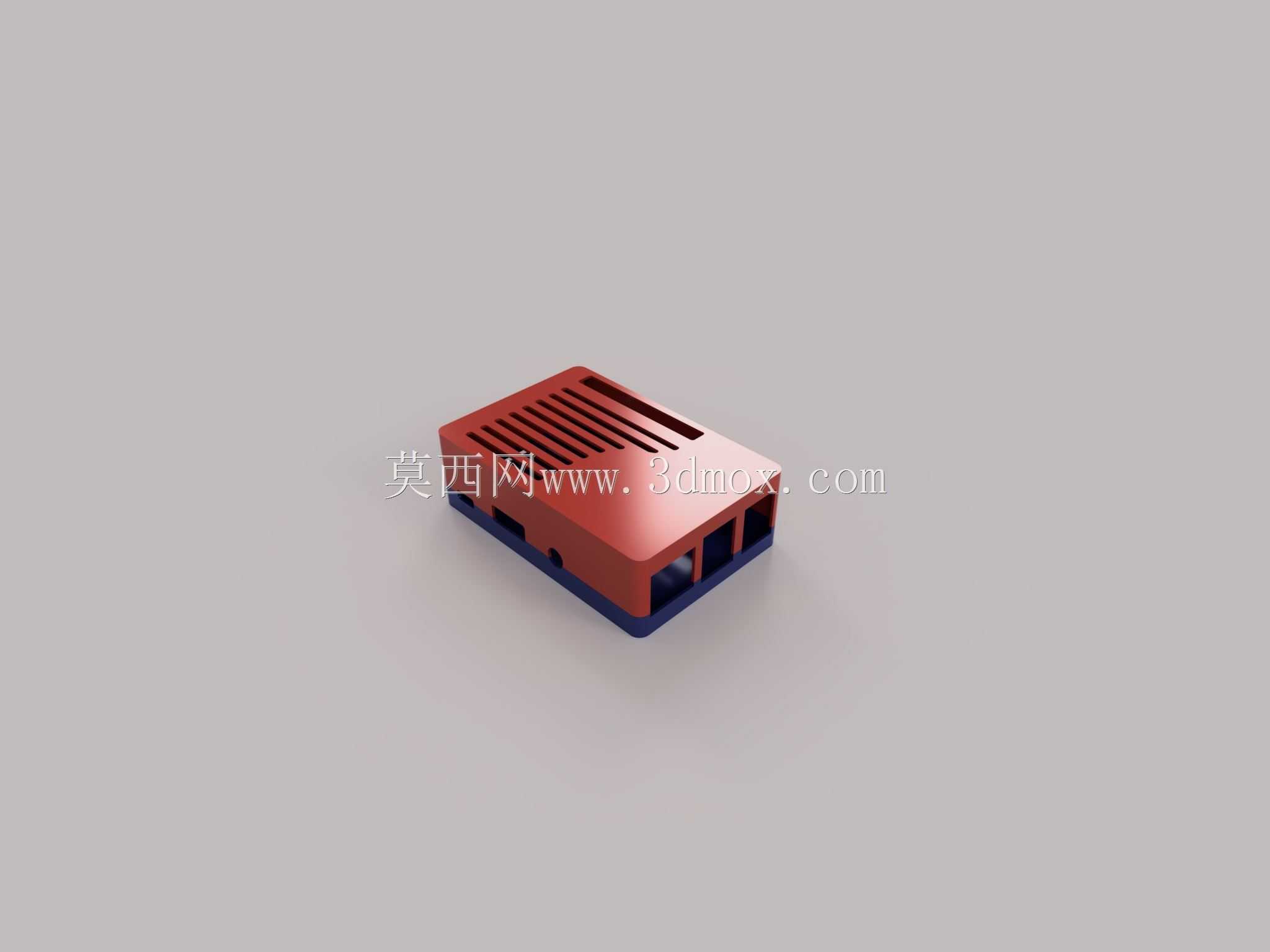

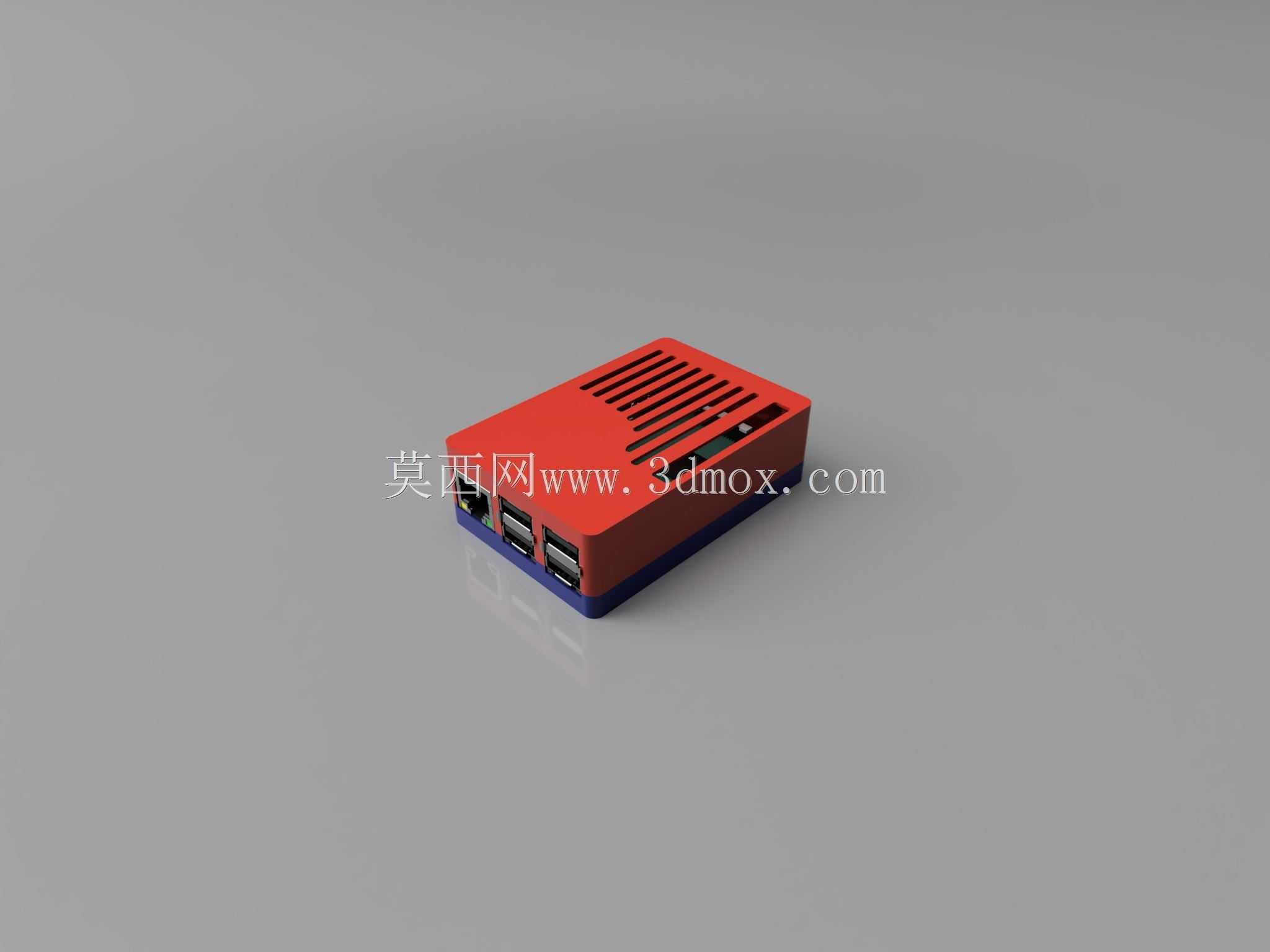

在嵌入式开发、小型智能硬件原型搭建场景中，树莓派这类单板计算机的裸露电路板很容易因积灰、外力磕碰、接线拉扯出现引脚弯折、元件虚焊甚至短路报废的问题，这款适配树莓派3B的分体式防护外壳，正是针对这类实际使用痛点完成的结构设计。从实际安装边界来看，外壳完全贴合树莓派3B的主板轮廓，预留的接口开孔位置与主板上的USB接口、以太网口、HDMI接口、电源输入口、GPIO引脚区完全对位，安装后不会出现接口遮挡、插头无法完全插入的问题，上下壳的扣合间隙控制在0.2mm以内，既不会出现装配后松动晃荡的情况，也不会因为公差过紧导致拆装困难。设计上采用上下两部分的分体式结构，不需要额外螺丝固定，依靠壳体边缘的卡扣结构就能完成装配，日常需要更换主板外接配件、调整跳线帽的时候，徒手就能拆开外壳，不需要借助螺丝刀等工具，大幅提升了调试阶段的操作效率。外壳顶部设计了多组平行的通风格栅，格栅的开孔方向顺着主板上主控芯片、内存芯片的散热气流走向排布，在封闭防护的同时不会阻碍空气流通，避免长时间高负载运行时芯片积热降频，格栅的宽度控制在2mm以内，既保证通风面积，也能阻挡较大的杂物、昆虫进入壳体内部接触电路板。壳体的边角做了R3的圆角过渡处理，没有尖锐的棱角，在桌面摆放、手持移动的时候不会划伤操作人员，壳体底部预留了四个防滑垫安装位，贴装防滑垫后可以避免设备在光滑桌面滑动，同时垫高壳体底部1.5mm，让底部和桌面之间留出空气流通的间隙，辅助主板背面的元件散热。针对3D打印的工艺特性，整个壳体的壁厚统一设置为2mm，没有大角度的悬空结构，打印时不需要添加大量支撑，打印完成后去除支撑的工作量极小，表面质量更容易控制，上下壳的配合面做了0.15mm的装配公差预留，即便是桌面级FDM打印机的精度水平，也能顺利完成装配，不会出现卡滞或者间隙过大的问题。外壳的侧面在对应主板指示灯的位置做了半透明壁厚的减薄处理，不需要额外开孔就能直接观察到电源、读写状态的指示灯闪烁情况，兼顾了防护性和状态观察的实用性。
