工业数据采集记录器机箱内部结构设计

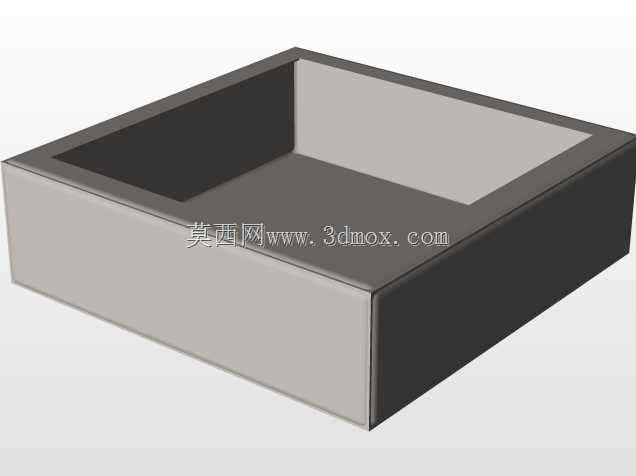

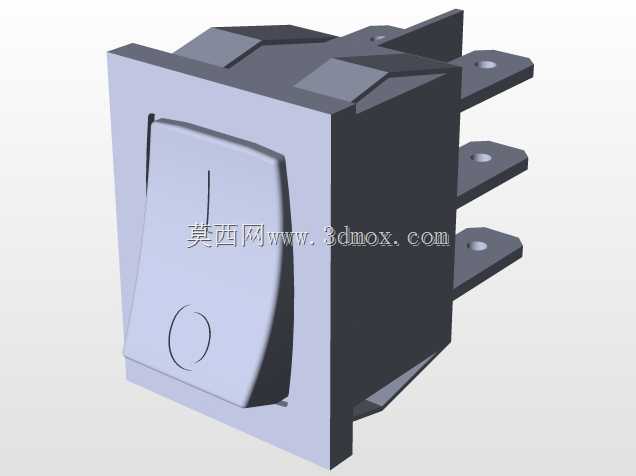

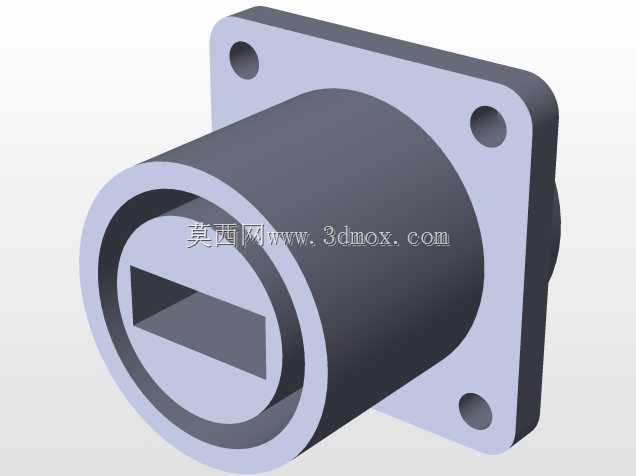

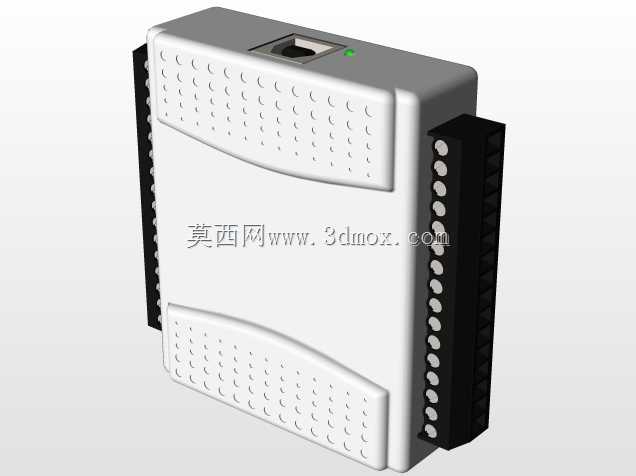

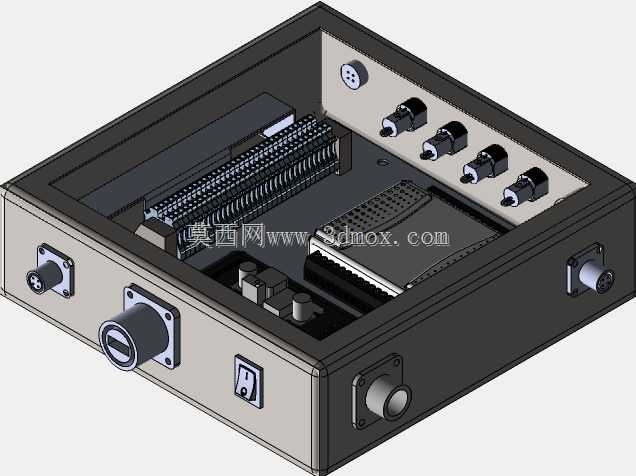

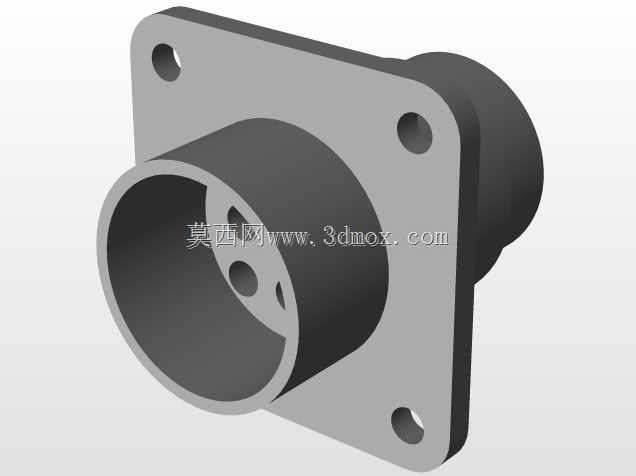

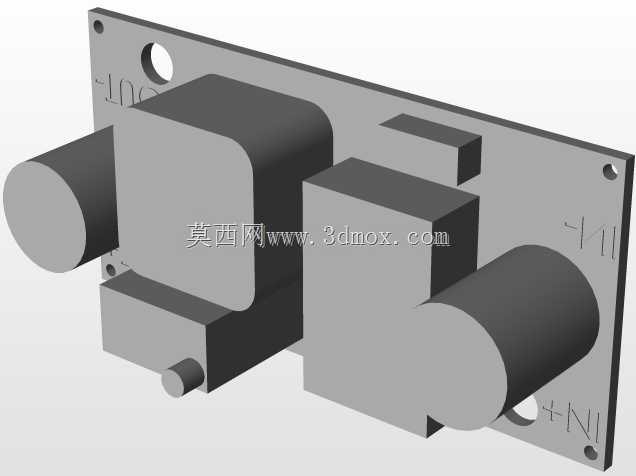

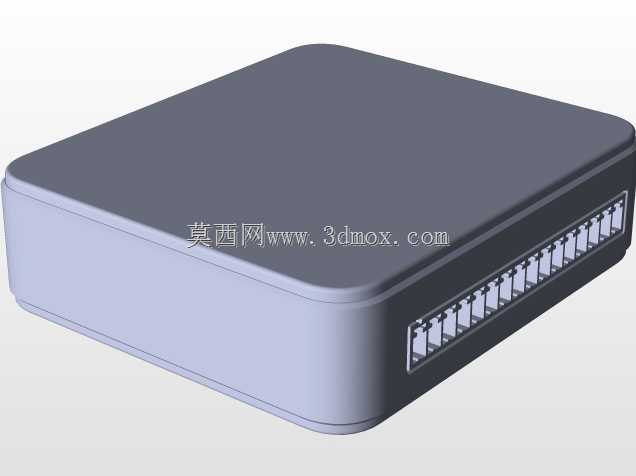

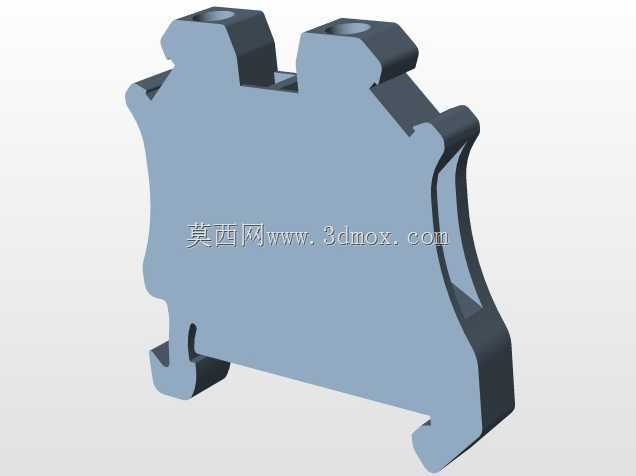

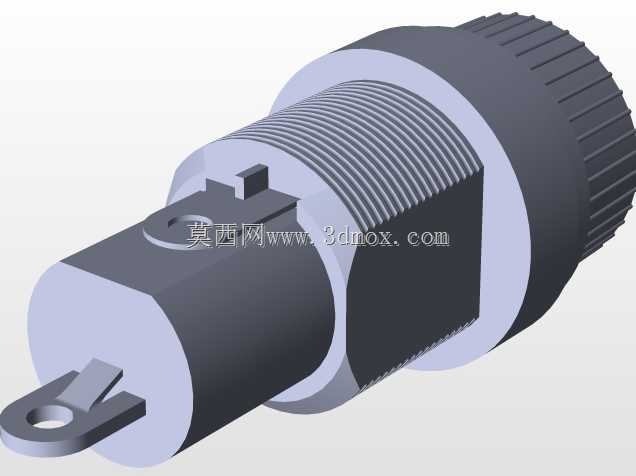

这款记录器机箱主要面向工业现场多通道数据采集存储场景设计，可适配车间设备运行参数记录、工业传感信号归集、产线状态数据暂存等实际工况，能在常规工业环境下完成多源信号的接入、转换与本地存储，为后续设备运维、工艺追溯提供原始数据支撑。从结构设计来看，整体采用钣金折弯拼接的壳体方案，兼顾壳体强度与加工便利性，壳体侧壁预留的安装法兰位可适配桌面放置、壁挂固定、机架内嵌等多种安装方式，安装边界预留足够的接线操作空间，避免现场布线时出现线缆弯折半径不足、接口插拔操作受限的问题。内部空间做了明确的功能分区，靠近前面板的区域预留多组航空插头安装位，可分别接入电源、传感信号、通讯链路等不同类型的线缆，不同接口做了物理间距区分，避免大直径线缆插接时出现互相干涉的情况；面板上集成的电源开关、状态指示接口位置符合现场操作人员的操作习惯，无需额外俯身或调整视角即可完成设备启停、状态查看操作。内部主板安装位预留了标准的螺柱固定孔位，可适配不同尺寸的采集电路板，板卡安装区域与接口区域之间预留了足够的走线槽空间，方便内部线束整理固定，避免线束杂乱影响后期维护检修，同时也能减少线束对板卡散热的遮挡。壳体的拼接处做了折边咬合设计，既可以提升壳体整体的结构刚性，减少设备搬运、安装过程中出现的壳体变形问题，也能在一定程度上阻挡工业现场的粉尘进入壳体内部，适配多尘的车间使用环境。侧壁预留的通风接口可根据实际使用场景选配防水接头，接入外部风冷管路，满足高负载运行状态下的散热需求。在设计过程中充分考虑了现场维护的便利性，上盖采用快拆式固定结构，无需完全拆除设备即可打开上盖完成内部板卡更换、线束检修等操作，所有内部固定件均采用通用标准件，现场维护时无需配备特殊规格工具即可完成拆装作业。接口选型全部采用工业级通用航空插头，配件采购替换成本低，可适配不同现场的线缆规格，无需额外定制转接头即可完成设备接线。
