HTC One A9智能手机外观结构三维建模

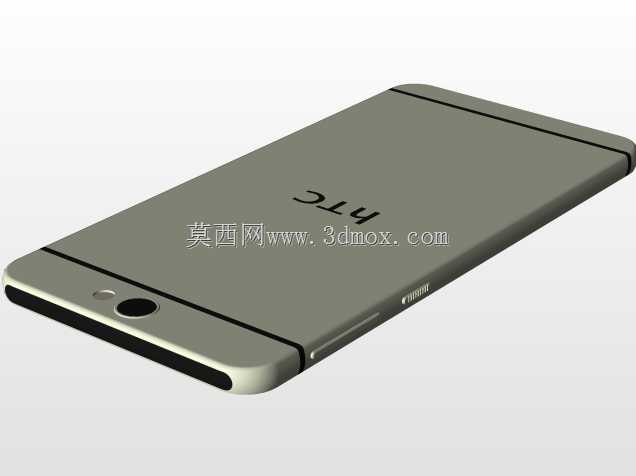

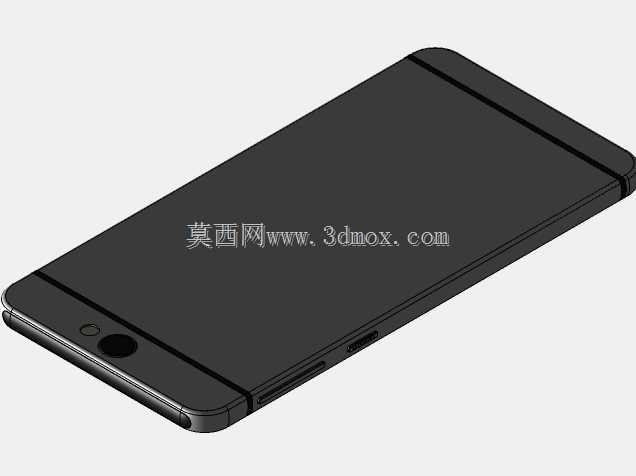

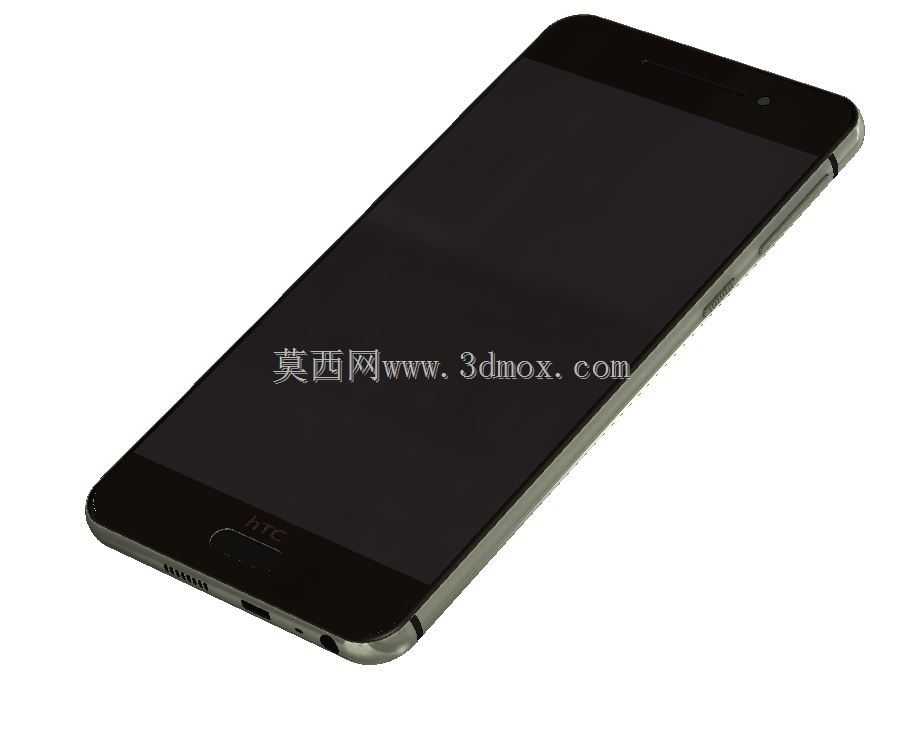

这款HTC One A9的三维建模成果，可直接应用于消费电子结构设计验证、手机配件适配开发、产品展示渲染等多个工程场景，对于做手机保护壳、贴膜、外接拓展配件的厂商来说，精准的外形数据是开模前的核心参考依据，能大幅减少前期试模的物料损耗与时间成本。从实际使用场景出发，该机型作为直板触控智能手机，日常握持的手感边界、机身弧度与手掌的贴合度，在建模过程中都做了精准还原，机身底部的扬声器开孔、Type-C接口、3.5mm耳机孔的相对位置与开孔尺寸，都严格参照实机测绘数据搭建，可直接用于配套接口类配件的干涉检查。建模过程中优先还原了产品的功能特性对应的结构特征：正面2.5D玻璃面板的边缘过渡弧度，直接影响屏幕触控边缘的操作手感与贴膜的贴合公差，建模时对玻璃边缘的R角做了连续曲率处理，避免出现棱角断层；金属中框的倒角处理兼顾了握持防滑与外观质感，中框上的按键凸台高度、按键按压行程对应的预留间隙，都按照实际装配公差做了预留，可用于按键结构的联动验证。从设计思路来看，这款机型采用了一体化金属机身的经典设计逻辑，机身背部的摄像头凸起高度、闪光灯与摄像头的相对位置，都严格匹配实机的装配关系，建模时将机身拆分为前面板组件、中框组件、后盖组件三个独立模块，每个模块的分型面位置都对应实际生产的拆件线，方便结构工程师做后续的壁厚分析、卡扣位排布参考。外形尺寸方面，整机的长宽厚比例严格对应实机参数，机身四个角的大R角过渡，不仅影响外观辨识度，也直接关系到跌落测试时的应力分布，建模时对边角的曲率做了连续G2连续处理，可用于初步的跌落仿真边界参考；机身侧面的SIM卡托开孔位置、卡托与中框的配合间隙，都按照实际装配公差做了0.05mm的预留，可用于卡托结构的适配验证。对于三维建模从业者来说，这个模型的曲面处理方式也有较高参考价值，金属中框与前后玻璃面板的衔接处的断差处理，是直板手机建模的难点之一，该模型中对衔接处的曲面做了顺滑过渡，没有出现曲面褶皱、曲率突变的问题，可作为消费电子类曲面建模的参考案例。在做产品展示渲染时，该模型的分件结构可以直接赋予不同材质，金属中框的喷砂质感、前面板玻璃的高透反光、背部金属的阳极氧化质感，都能通过分件快速实现材质区分，无需额外拆分模型。
