有线办公光电鼠标外观结构三维数模

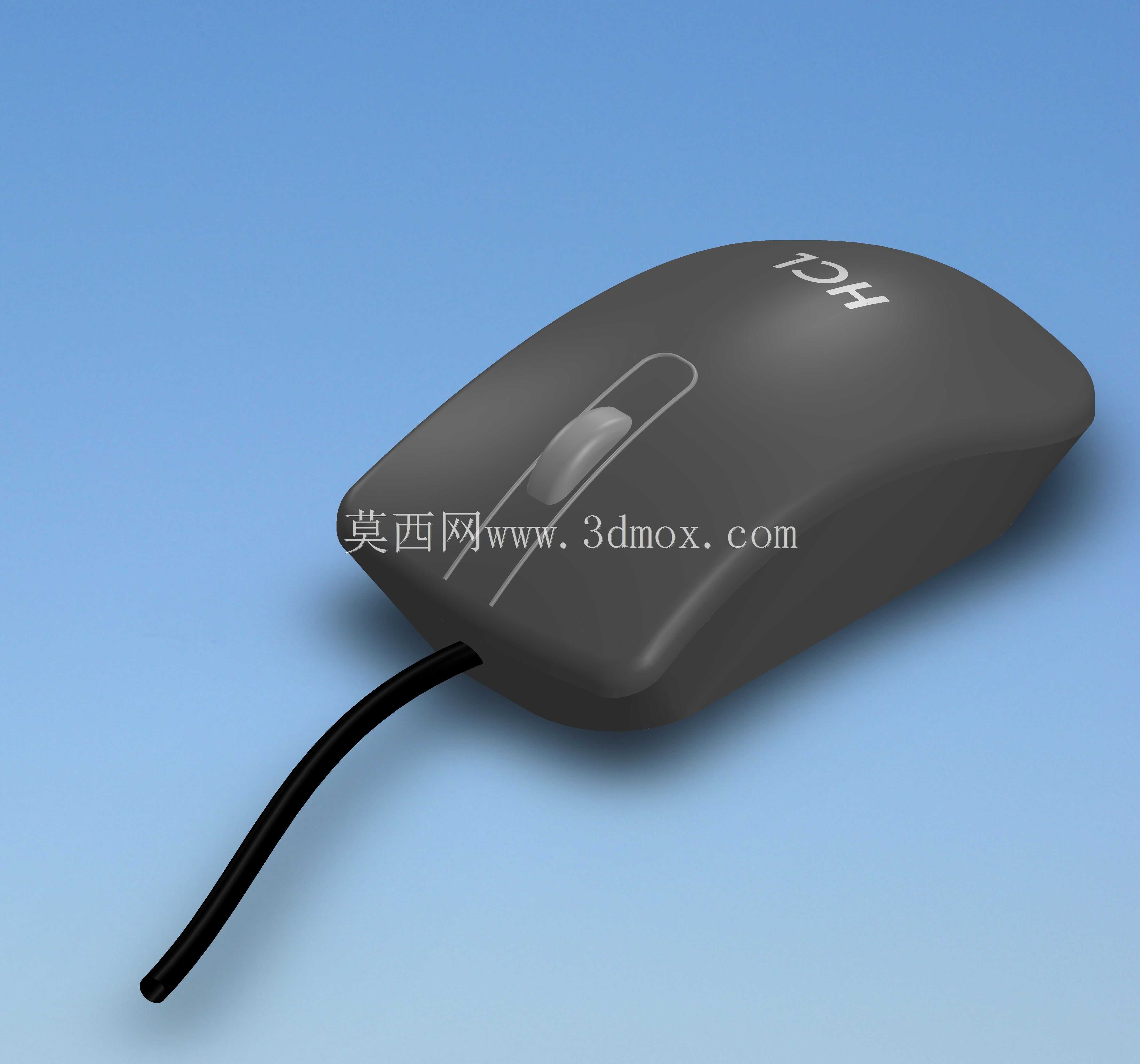

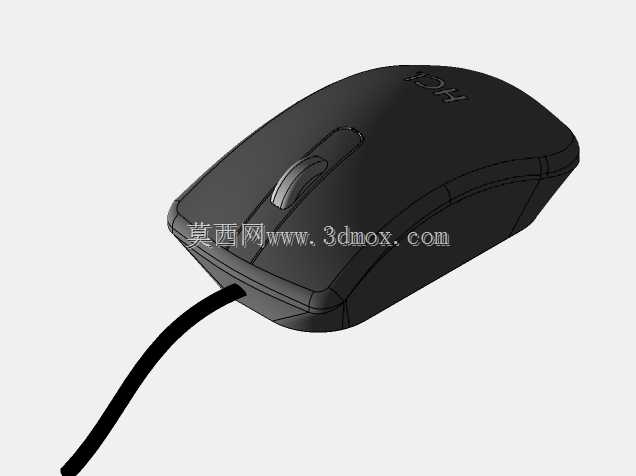

日常办公场景中，有线鼠标是桌面人机交互的核心输入部件，这款有线光电鼠标的三维结构数模，完整还原了量产级产品的外形曲面与内部装配边界，可作为外设产品结构设计的参考基准，也能用于桌面工位布局的干涉校验场景。从实际使用需求出发，这款鼠标采用左右对称的曲面造型，上盖弧度贴合成年用户手掌自然放置的生理曲度，长时间握持操作时不会出现局部硌手的问题，出线位置设置在鼠标前端居中位置，线材走向不会干扰手腕的左右滑动操作，适配常规办公桌垫、木质桌面等多种使用接触面。设计过程中优先考虑了装配的工艺可行性，上盖与底壳的分型面设置在鼠标侧面最大轮廓处，既保证了外观面的完整性，也能降低注塑生产时的脱模难度，按键区域与上盖采用一体化的薄壁结构设计，预留了合适的按压形变余量，无需额外加装独立按键件即可实现清脆的按压反馈，减少了装配零件数量。滚轮位置设置在左右按键的居中靠后位置，高度突出上盖表面3mm左右，手指拨动时的行程与阻尼感符合日常操作的习惯，滚轮侧边预留了编码器的安装空间，可适配常规机械式编码器或光栅式编码器方案。底壳部分预留了光电传感器的居中开孔位置，四个角点设置了脚垫安装槽，脚垫厚度1.2mm，安装后底壳与桌面的间隙保持在1.5mm，既不会因为间隙过小剐蹭桌面，也不会因为间隙过大影响传感器的定位精度，前端出线位置做了圆角过渡的防弯折结构，可避免线材反复弯折后出现线芯断裂的问题。从安装边界来看，这款鼠标的整体长度约115mm，宽度约60mm，最高处高度约35mm，放置在桌面时占用的空间极小，适配常规的键盘鼠标布局，不会和键盘、水杯等桌面物品产生空间干涉，内部PCB板的安装柱位置按照通用公版方案设置，可直接适配市面上成熟的有线鼠标PCB方案，缩短产品开发的验证周期。建模过程中对所有外观曲面做了曲率连续处理，没有出现突兀的棱角或曲面凹陷，注塑生产时不会出现应力集中导致的外观缩水问题，所有壁厚保持在1.8mm到2.2mm的均匀区间，既保证了外壳的结构强度，也能节省塑胶原料的用量。
