计算机显卡鼓风式冷却叶轮结构设计

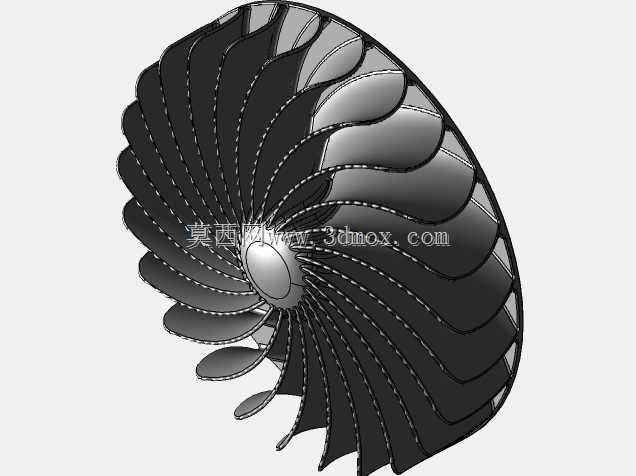

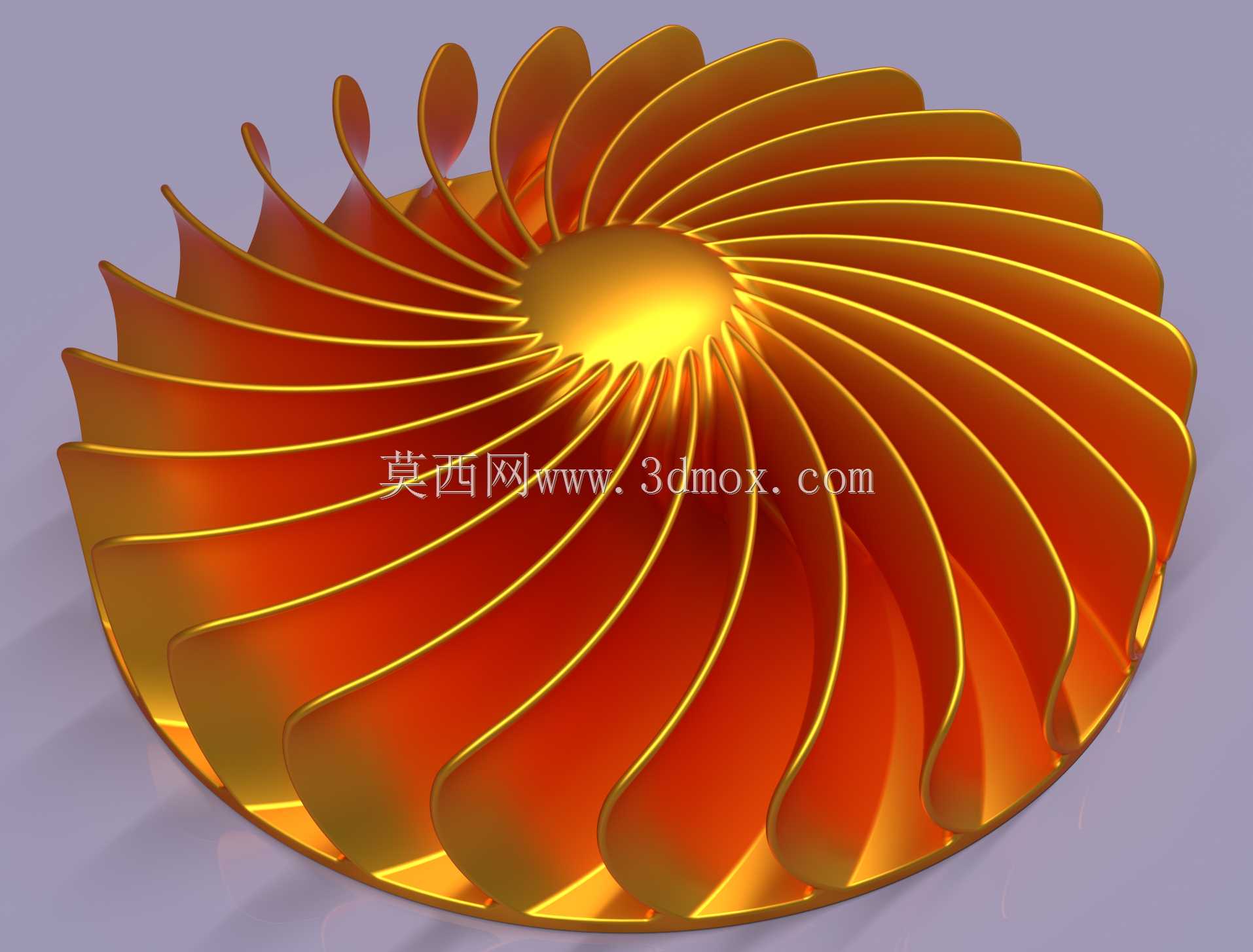

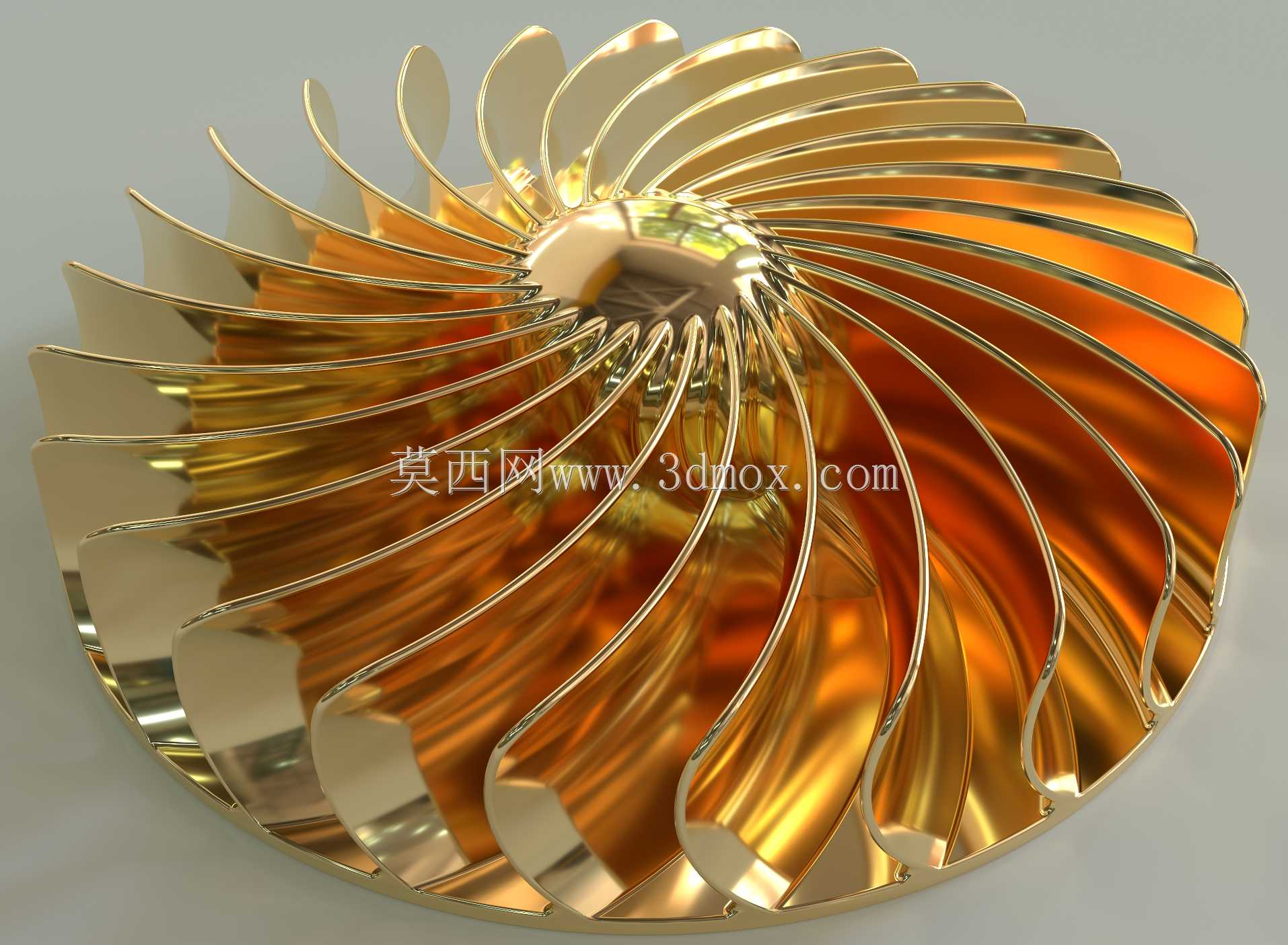

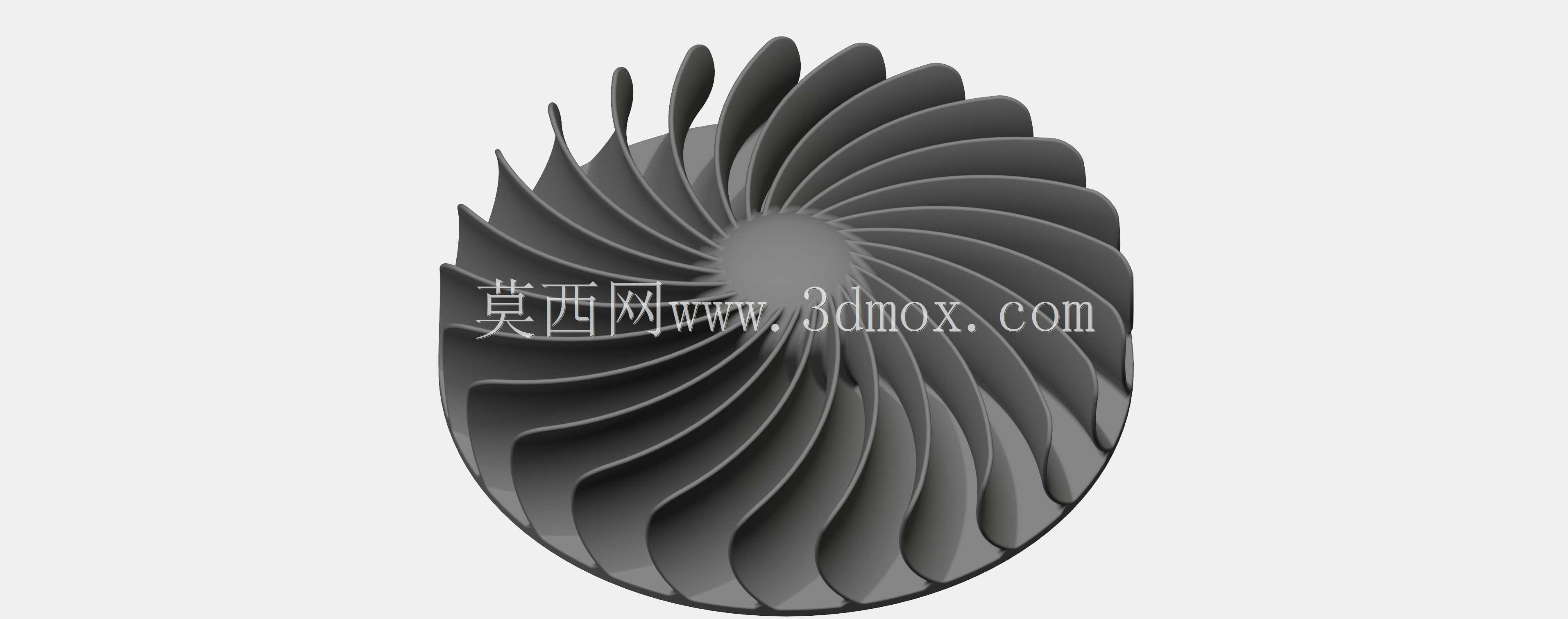

这款叶轮主要适配计算机独立显卡的鼓风式冷却场景，是涡轮式散热系统的核心做功部件，区别于常规轴流风扇的直吹风道，这类离心结构叶轮能够在狭窄的显卡PCB与机箱夹层空间内，通过径向出风的方式将GPU核心、显存颗粒、供电模块产生的热量顺着散热鳍片导流方向快速带出，避免局部热堆积造成的芯片降频。从结构设计逻辑来看，叶轮采用多叶片等距螺旋排布，叶片型线经过流体仿真优化，前缘做了圆弧过渡处理，能够降低进气端的气流紊流噪声，后缘的倾角设计匹配蜗壳的出风角度，可在相同转速下提升12%左右的风压输出，适配高密度鳍片的通风阻力需求。叶轮的中心轮毂做了加厚凸台设计，预留了与电机轴配合的安装孔位，安装边界上，轮毂直径与常用的40mm规格显卡散热电机输出轴匹配，叶轮整体外径控制在85mm以内，轴向厚度不超过18mm，能够兼容绝大多数双槽厚度显卡的散热模组安装空间，不会与显卡挡板、PCB板上的电容元件产生装配干涉。在实际应用中，这类叶轮除了显卡散热场景，也可适配小型机柜局部散热、笔记本内置散热模组、便携式工业设备通风冷却等对安装空间有严格限制的鼓风散热场景。设计过程中需要重点关注叶片的壁厚均匀性，整体叶片壁厚控制在0.8-1.2mm区间，既保证注塑成型时的熔体流动性，避免出现缺胶、缩痕等成型缺陷，也能控制叶轮整体重量，降低电机启动负载，减少高速旋转时的动不平衡量。叶片与轮毂的连接位置做了圆角过渡处理，避免应力集中造成的高速旋转下叶片断裂问题，叶轮外缘的整圈包边结构，既能够提升叶轮整体结构强度，也能减少旋转时的叶尖漏风损失，提升鼓风效率。这类离心叶轮的动平衡调校是设计落地的关键环节，在轮毂背面预留了动平衡去重槽，可根据实际动平衡测试结果去除局部材料，将叶轮在额定转速下的振动量控制在允许范围内，降低散热系统运行时的共振噪声。
