半导体制冷珀耳帖温控模块结构设计

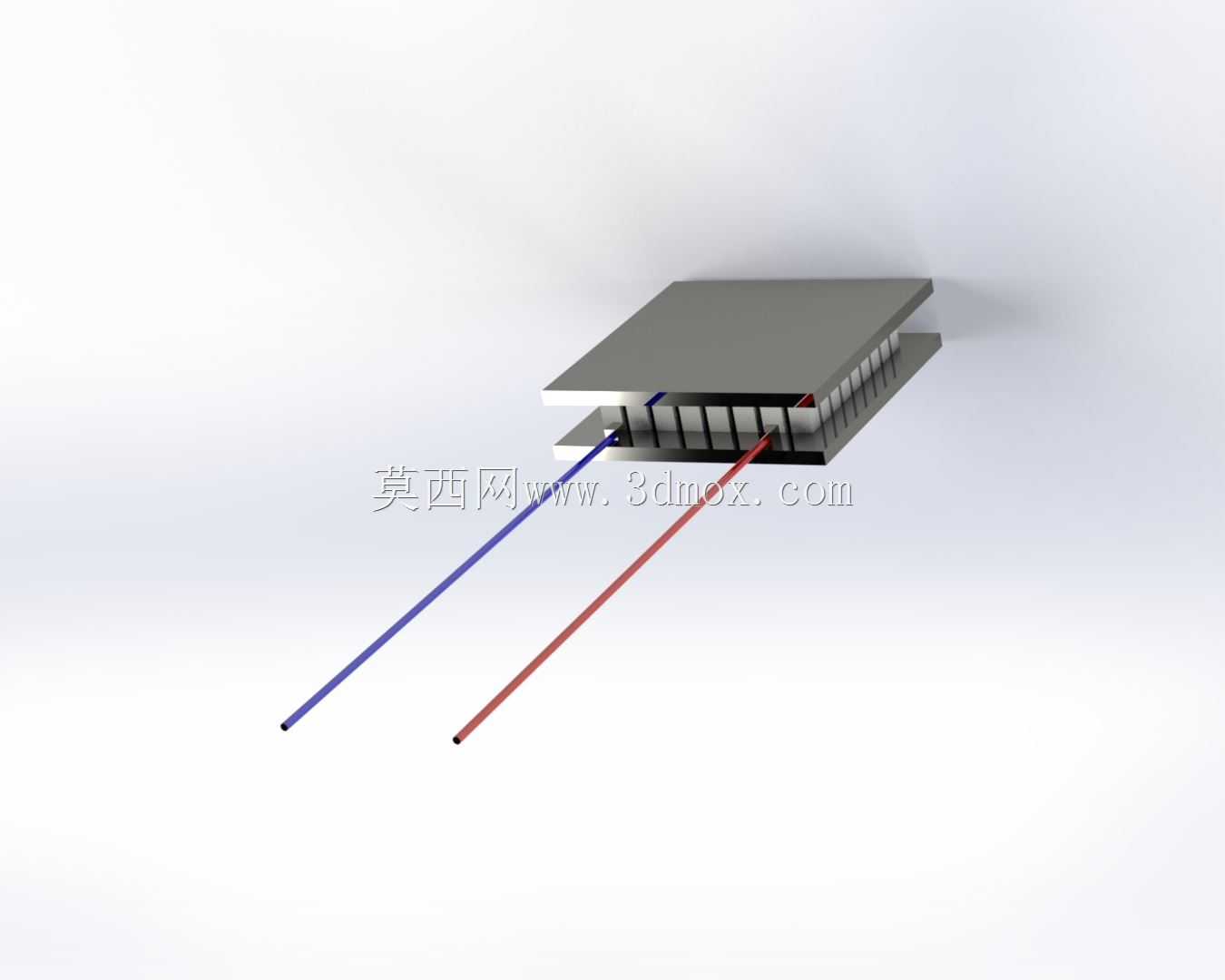

在做精密温控类设备的结构选型时，热电制冷模块的安装边界与结构细节往往是容易被忽略的环节，很多工程师在选型阶段只关注制冷功率参数，却忽略了模块本身的结构特征对装配、热传导效率的影响。这个珀耳帖模块的三维结构完整还原了实物的层叠构造，上下两层为陶瓷导热基板，中间排布阵列式半导体热电晶粒，两侧引出正负极供电引线，整体为扁平矩形结构，安装时可直接夹持在冷端换热件与热端散热结构之间，不需要额外设计复杂的定位结构，仅需在基板四周预留压装固定位即可。这类模块的实际应用场景覆盖很广，小到便携式冷藏盒、PCR仪的温控腔，大到工业设备的局部精准控温工位、激光器件的恒温基座，都能见到它的身影，核心作用是通过通入直流电实现热量在冷热端面之间的转移，既可以在冷端实现制冷降温，也可以通过反向电流实现加热功能，配合温度反馈回路就能搭建出精准的温度梯度场，满足不同场景下的温控需求。从设计思路上看，这类模块的结构优先保障热传导效率，上下陶瓷基板既要做到绝缘，又要保证足够的平面度，减少与换热部件贴合时的接触热阻，中间的半导体晶粒采用规则阵列排布，保证冷热端面的温度均匀性，引线从模块侧端引出，避免在冷热端面的贴合区域走线，防止压装时损坏引线绝缘层。在做整机结构设计时，需要注意模块的安装压力要控制在合理区间，压力过小会增大接触热阻影响换热效率，压力过大则可能压裂陶瓷基板造成模块损坏，同时要在冷热端面均匀涂抹导热硅脂或者填充导热垫片，填充微观层面的贴合间隙。另外模块的引线出线方向要提前在结构件上预留走线槽，避免装配时引线被挤压弯折，造成内部焊点脱开失效。很多新手工程师在建模时容易忽略模块的厚度公差，实际选型时要根据模块的标称厚度预留装配压缩量，保证压装后冷热端都能和对应换热面紧密贴合。这个模型还原了模块的晶粒排布细节与引线出线位置，能帮助结构设计师在整机建模阶段提前确认安装空间，规避装配干涉问题，也能直观展示热电模块的内部构造，方便做热仿真分析时设置对应的结构参数，不用再反复对照实物样本测量尺寸，大幅缩短温控组件的设计迭代周期。
