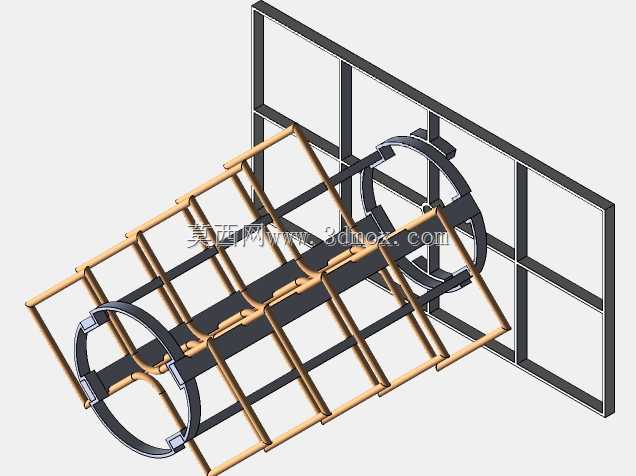

八木结构2.4GHz双四元Wifi信号增益天线

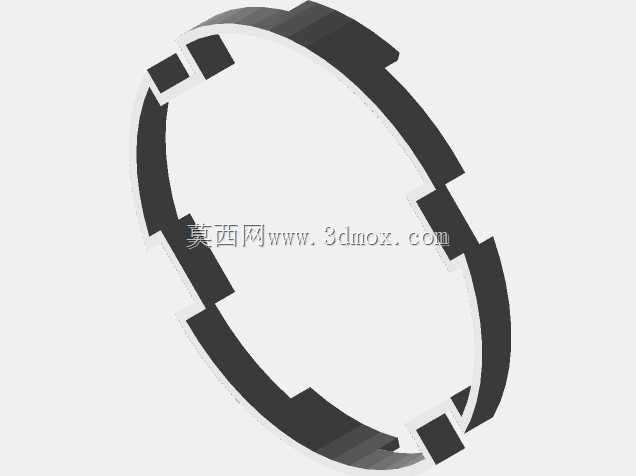

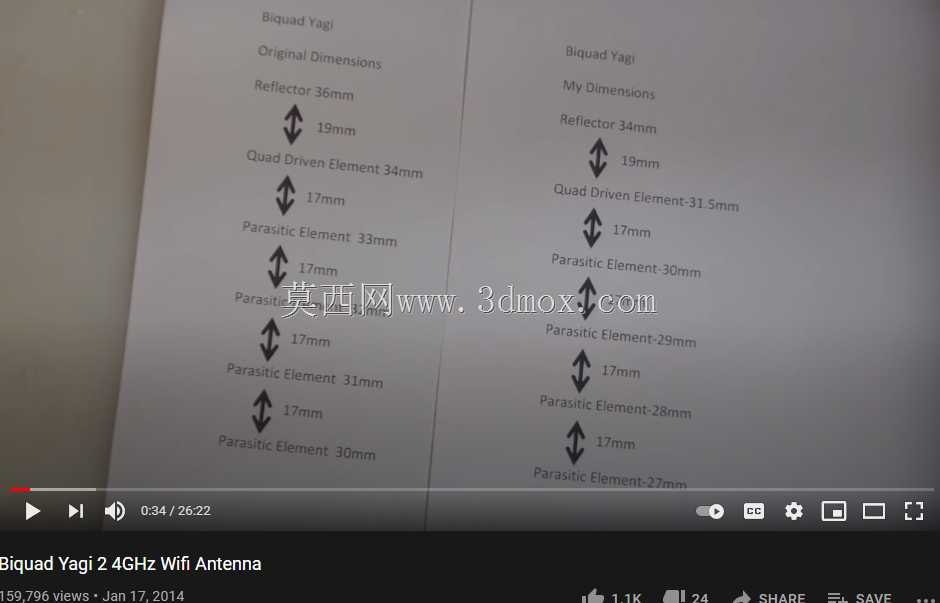

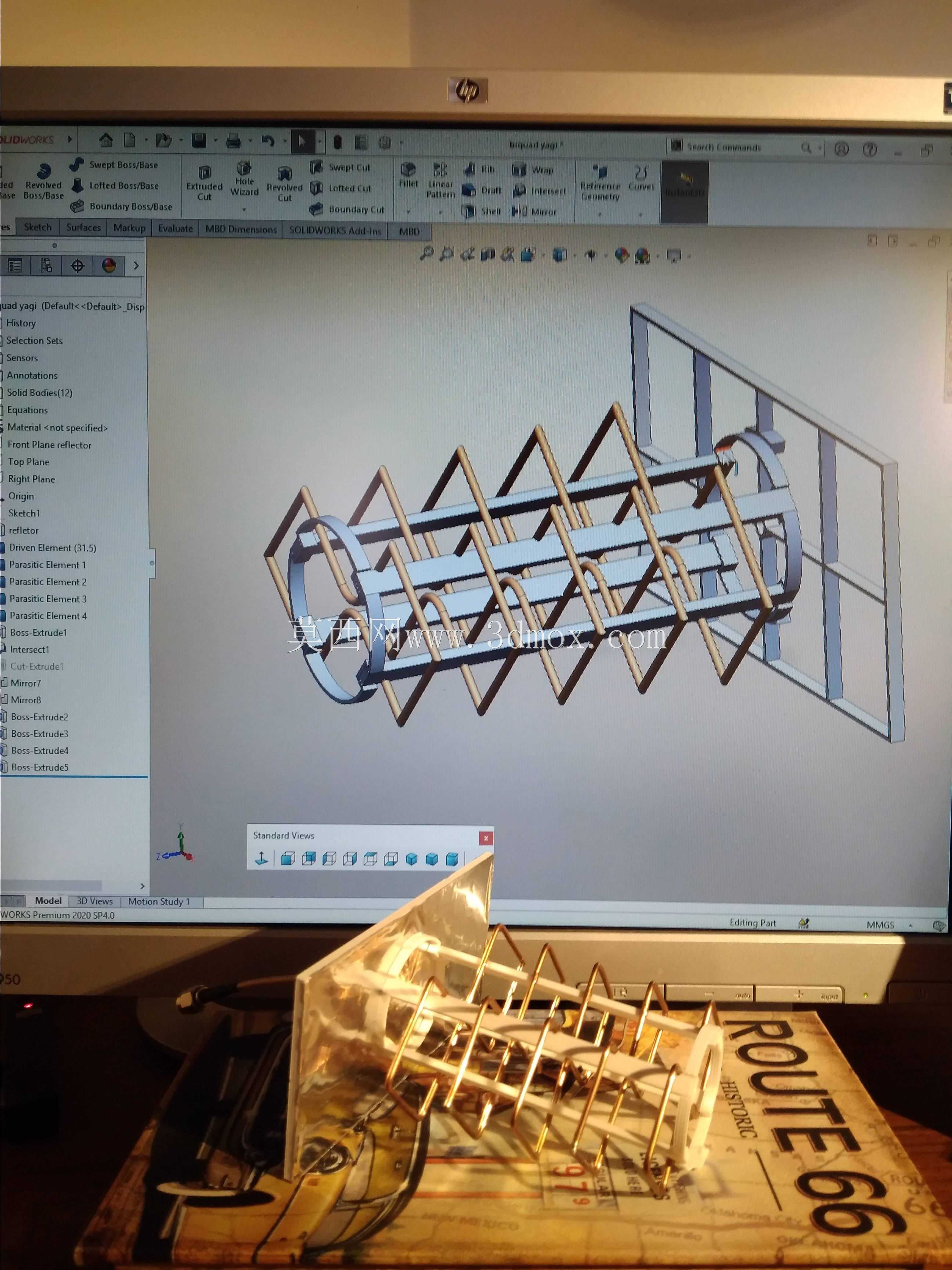

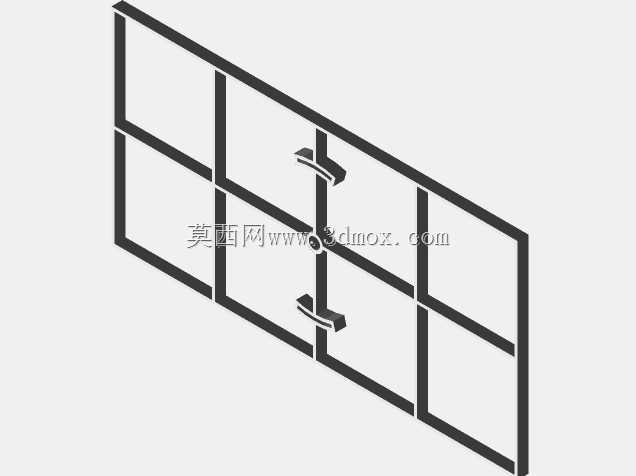

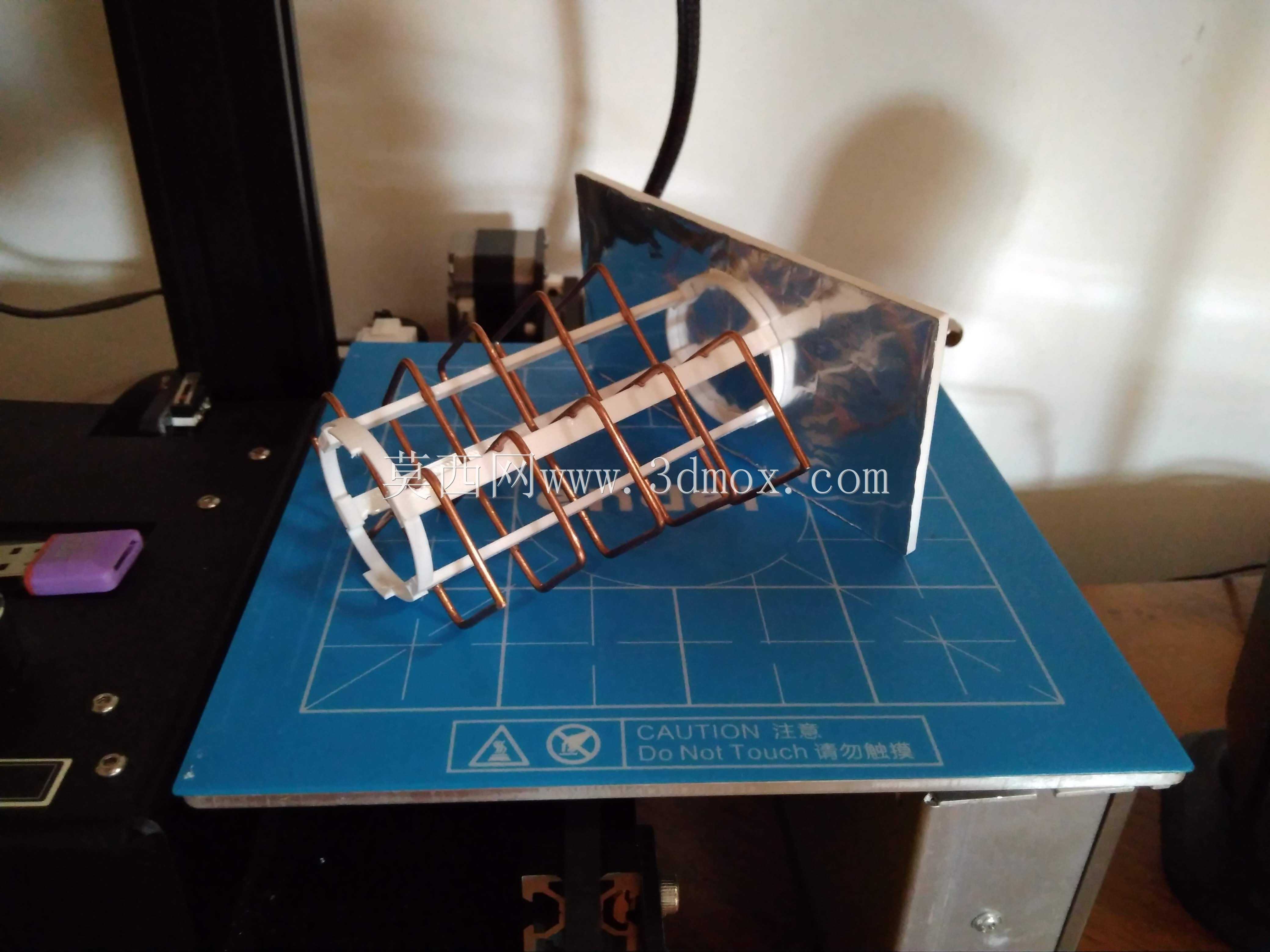

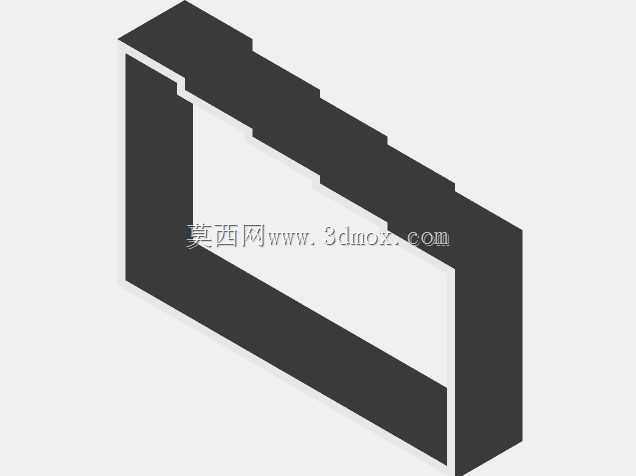

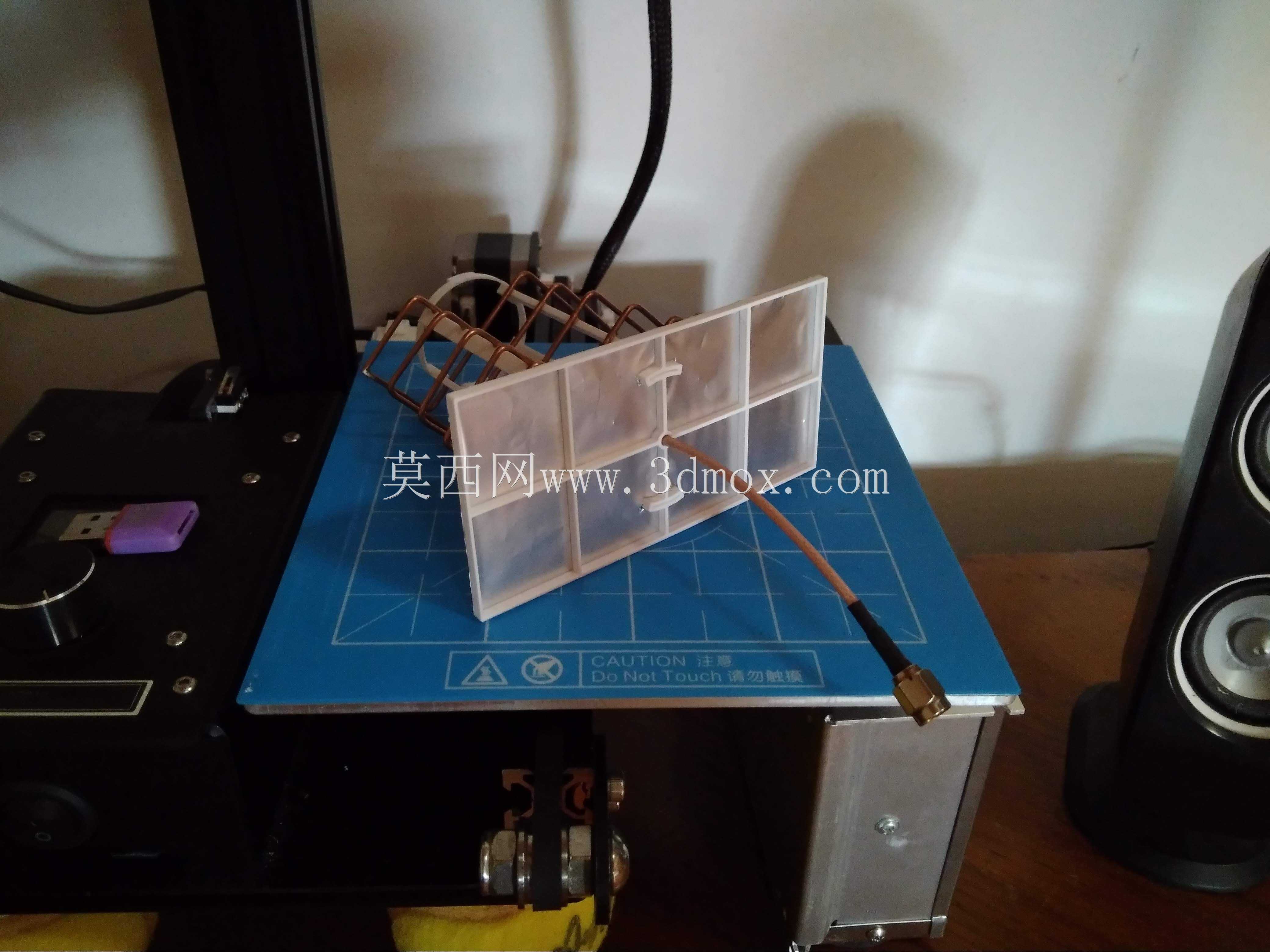

这款2.4GHz频段的八木结构Wifi天线，核心应用场景集中在小范围无线信号定向增强领域，常见于户外点对点无线组网、弱信号区域Wifi覆盖补盲、无线信号监测定位等工程场景，相比全向天线，其定向辐射特性能够将信号能量集中在指定方位角范围内，有效提升指定方向的信号收发增益，降低旁瓣信号干扰。从功能特性来看，该天线采用双四元组引向结构设计，核心辐射单元为Biquad双四边形振子，搭配多组平行排列的引向器与末端反射器，能够在2.4GHz通用Wifi频段实现稳定的定向增益，实际使用中可有效提升信号传输距离，降低同频段其他方向信号的噪声干扰，在无遮挡的视距传输场景下，信号收发强度提升效果明显。设计过程中，首先围绕2.4GHz频段的波长参数确定核心振子的尺寸边界，双四边形辐射振子的单臂长度严格对应四分之一工作波长，保证辐射阻抗匹配，减少信号回波损耗；引向器的长度、相邻单元间距均按照八木天线的经典设计逻辑做参数优化，每一组引向器的长度略短于有源振子，间距控制在0.15-0.25倍工作波长区间，保证天线的前后比指标，抑制后方信号干扰；末端反射器长度略长于有源振子，进一步收拢辐射方向，提升主瓣方向的增益水平。外形结构上，天线整体采用长条形框架布局，所有金属振子单元通过绝缘支撑结构固定在纵向主梁上，整体截面尺寸紧凑，不会占用过多安装空间，安装边界适配常规的杆装固定场景，可通过配套的固定夹具安装在墙面、立杆等载体上，安装时仅需调整天线俯仰角与水平方位角，将主瓣方向对准信号源或覆盖目标区域即可完成调试。实际工程应用中，这类定向天线常被用于厂区、园区的跨楼宇无线组网，或是农村、郊区的长距离Wifi信号接收，相比普通全向天线，其定向增益特性能够在相同发射功率下实现更远的有效传输距离，同时减少信号向无关方向的辐射浪费，在信号遮挡较多的复杂环境中，调整天线指向对准信号源后，可有效改善信号接收强度，提升无线连接的稳定性，降低数据传输丢包率。结构建模过程中，所有振子单元的平行度、同轴度公差均做了合理约束，保证各金属单元的相对位置精度，避免因结构偏移导致天线方向图畸变、增益下降的问题，支撑结构选用低介电常数的绝缘材质，减少对射频信号的吸收与干扰，金属振子部分采用导电性能良好的金属材质，保证信号辐射效率。
