树莓派驱动双轴天体指向机械装置

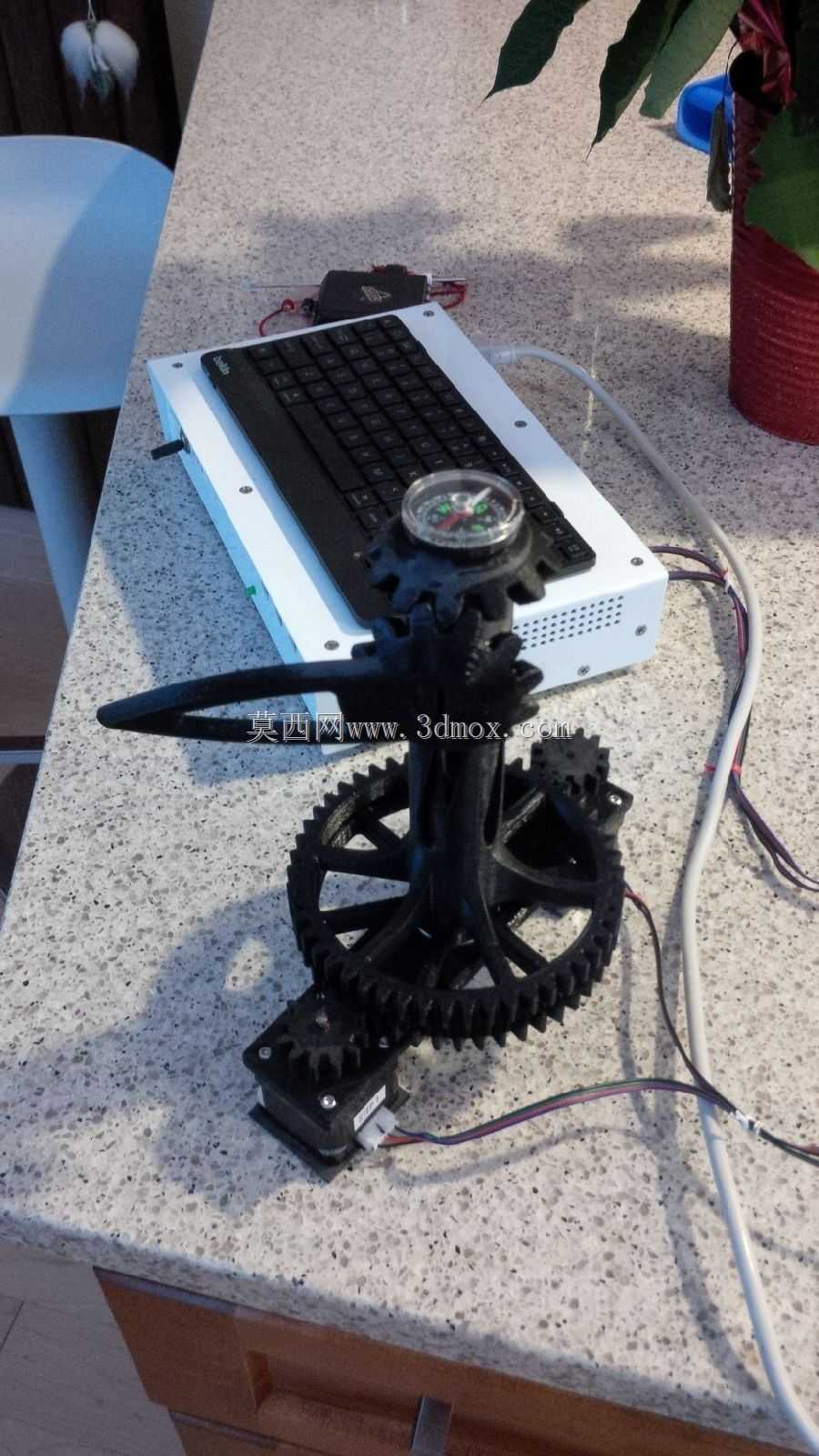

这套双轴指向机构核心采用多级齿轮啮合传动方案，底部大直径主齿轮承担水平方向回转传动，侧置小齿轮组完成动力换向与减速，将驱动端输入的低扭矩高转速运动，转换为指针端低转速高定位精度的输出，可实现水平、俯仰两个自由度的独立调节，满足指向不同天区目标的运动需求。从结构布局来看，竖向支撑柱作为整个机构的承载基准，顶部带齿状限位结构的端盖既承担指针转轴的径向定位，也可配合限位件实现俯仰角度的硬限位，避免超程转动造成传动齿崩损；指针采用镂空式长臂结构，在保证末端指向刚度的前提下尽可能降低自身重量，减少俯仰轴端的偏载力矩，降低驱动端的负载压力。在实际应用场景中，这类机构可搭载于天文科普展示装置、小型户外观星辅助设备上，通过预设的天体坐标参数，驱动指针实时指向国际空间站、月球、太阳等不同天体的实时方位，相比纯软件的星图展示，实体指针的指向形式具备更强的直观展示效果，适合科普场馆的互动展项、青少年天文教学的实操教具使用。设计过程中需要重点关注齿轮副的侧隙控制，侧隙过大会导致指向回程误差超标，无法满足天体指向的精度要求，侧隙过小则会增大传动阻力，提升驱动端的功率需求，甚至在低温环境下出现卡滞；整套机构的安装边界以底部主齿轮的安装法兰为基准，固定时需要保证主齿轮的回转平面与安装基面完全平行，否则会在转动过程中出现齿轮偏磨，大幅缩短传动结构的使用寿命。竖向支撑柱的同轴度公差需要控制在合理范围内，避免水平回转时出现指针端部的跳动超差，影响指向准确性；指针的重心需要尽可能贴近俯仰转轴的轴线位置，减少重力带来的不平衡力矩，降低驱动端的静态保持扭矩需求，在采用树莓派这类嵌入式控制方案时，可搭配小型步进电机完成驱动，无需额外配置大扭矩动力部件，即可实现稳定的指向调节。
