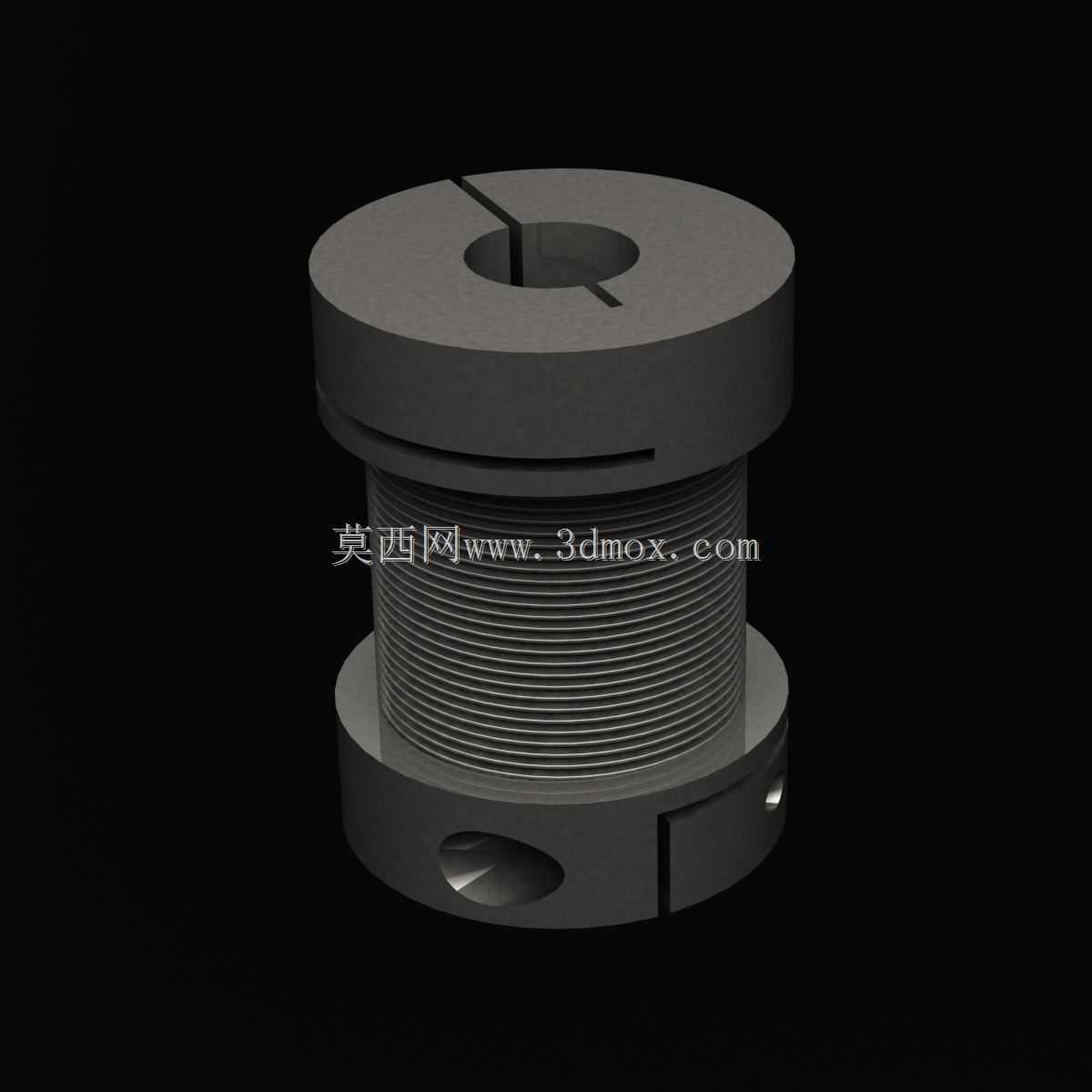

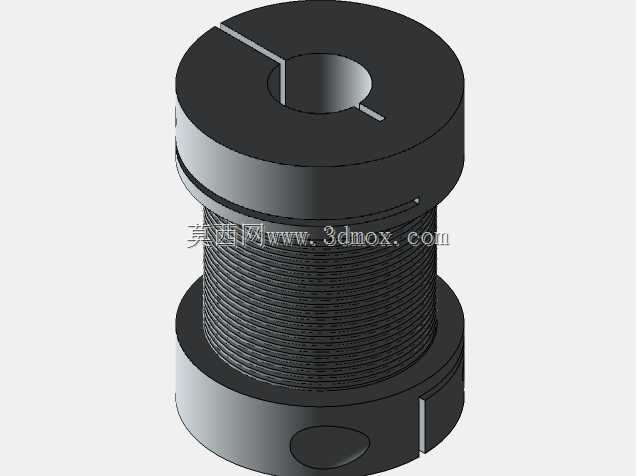

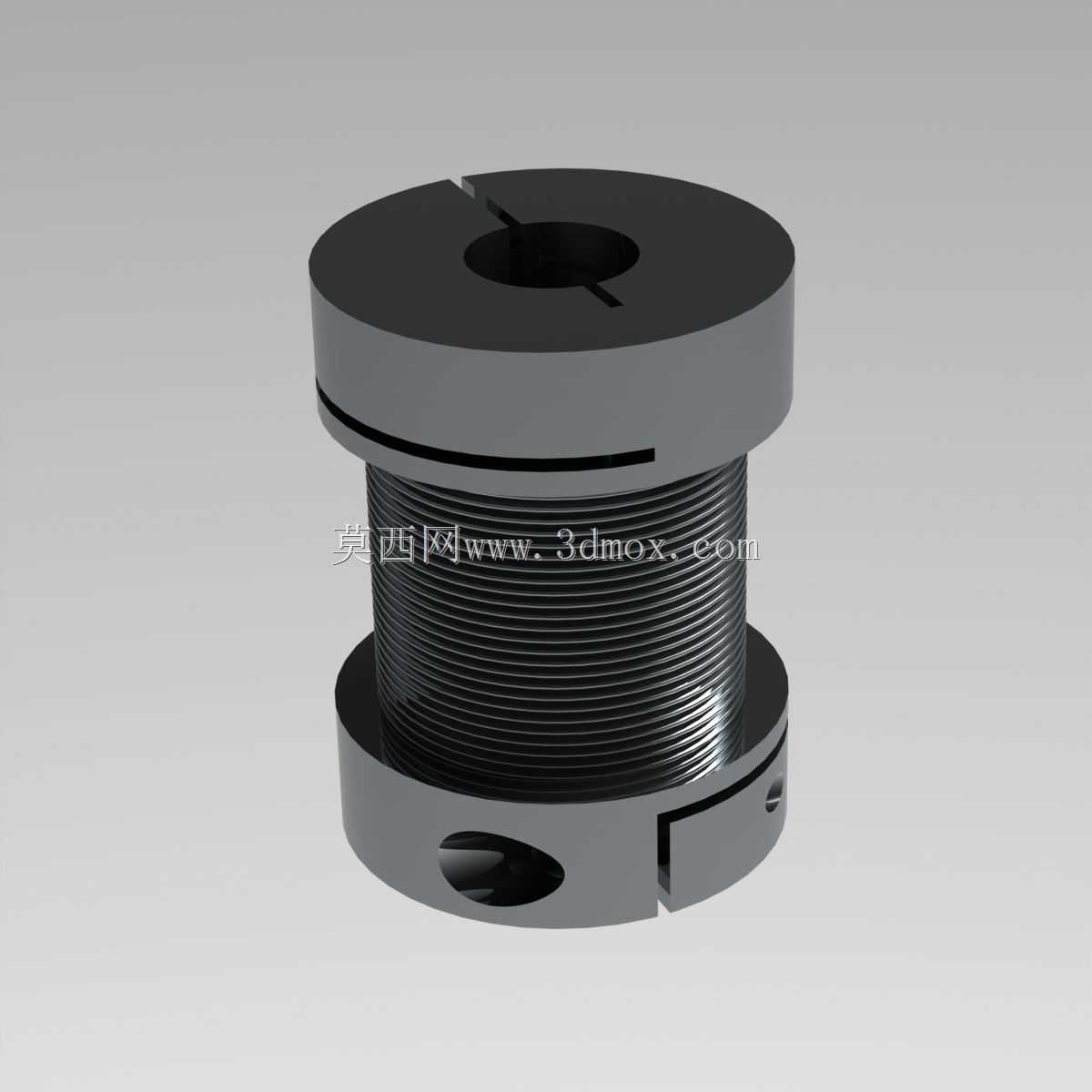

夹紧式螺纹波纹管弹性联轴器结构

这类夹紧式波纹管弹性联轴器，常见于精密传动链路中，多用于伺服电机、步进电机与负载端的轴系连接场景，在半导体检测设备、小型数控雕铣机、精密输送模组、实验室自动化分析仪器这类对传动精度要求较高的设备里应用十分广泛。区别于传统的刚性联轴器，它依靠中间段的薄壁金属波纹管结构来补偿两轴之间的安装偏差，包括径向错位、角度偏斜以及轴向窜动，不会因为安装时的微小同轴度误差产生额外的附加载荷，能有效降低轴系支撑轴承的磨损速率，延长整套传动部件的使用寿命。两端的夹紧座采用开缝式结构设计，安装时不需要对轴端做额外的键槽加工，只需拧紧夹紧螺钉就能实现轴与联轴器的无间隙抱紧，既可以传递稳定的扭矩，也能避免键连接带来的回程间隙，保障传动过程中的角向精度。中间的波纹管段采用等距薄壁螺纹状成型结构，自身扭转刚度高的同时具备一定的弹性变形能力，在正反转频繁切换的传动场景下，不会出现明显的传动滞后，能精准反馈电机端的转动角度，适配高精度的位置控制需求。设计这类结构时，首先要根据传递的额定扭矩核算波纹管的壁厚与波数，壁厚过薄会导致扭转刚度不足，高速转动时容易出现扭转谐振，壁厚过大则会降低偏差补偿能力，无法抵消安装误差带来的附加应力；两端夹紧座的内孔尺寸要匹配常用的电机轴径范围，夹紧螺钉的位置要避开安装时的操作盲区，保证拧紧操作有足够的工具操作空间，夹紧座的外径要预留足够的安装间隙，避免和周边的设备护板、走线架产生干涉。安装边界上，这类联轴器的轴向长度较短，不需要在轴端预留太长的安装行程，两端轴插入深度要控制在夹紧座长度的三分之二以上，既保证夹紧力足够传递额定扭矩，也不会因为轴插入过深顶到波纹管段造成结构变形。日常选型时还要注意匹配设备的最高转速，波纹管的固有频率要避开设备的工作转速区间，防止转动过程中产生共振，影响传动稳定性。
