电脑显卡镂空散热背板结构设计

这款显卡背板的设计，首先围绕独立显卡的实际装机使用场景展开，日常使用中显卡核心、显存及供电元件长时间高负载运行会产生大量积热，传统封闭背板容易在PCB背面形成热量滞留区，同时PCB板长期受散热器重力、插拔外力影响容易出现形变弯折，这也是这款结构设计需要解决的两个核心问题。

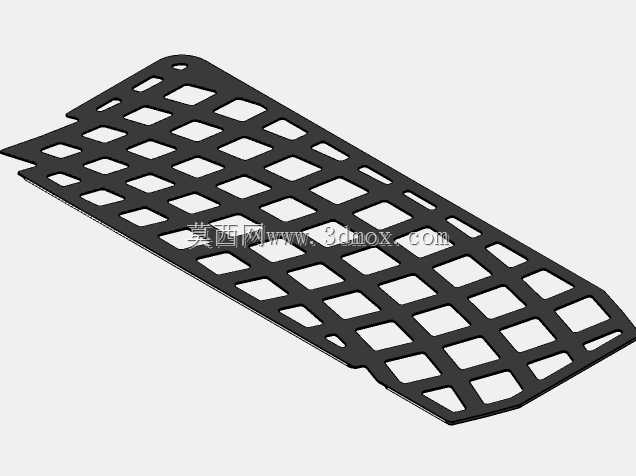

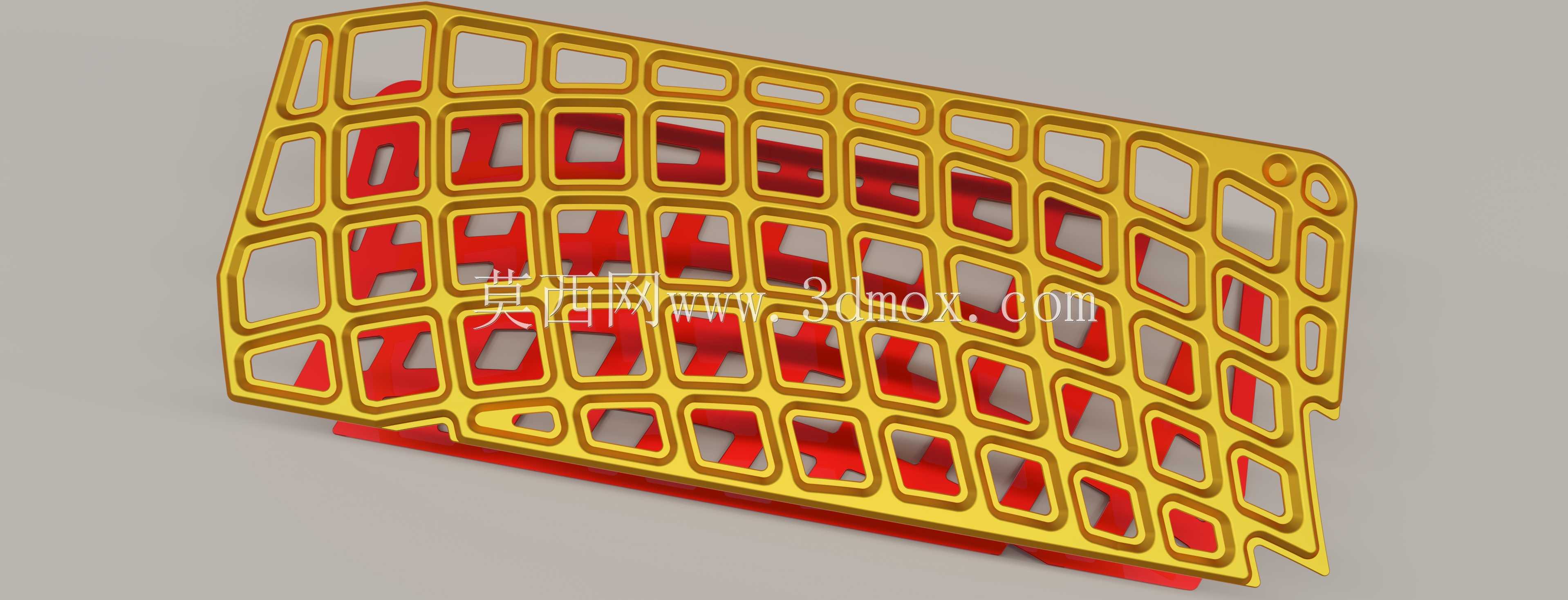

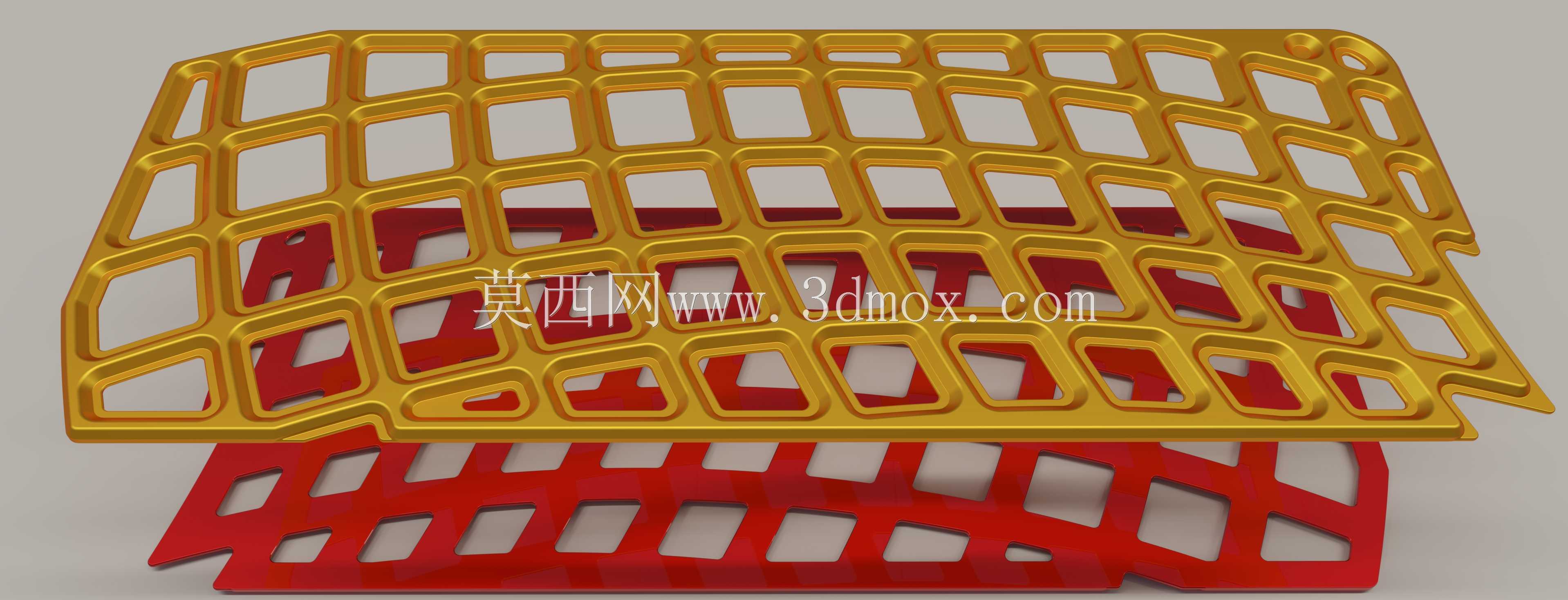

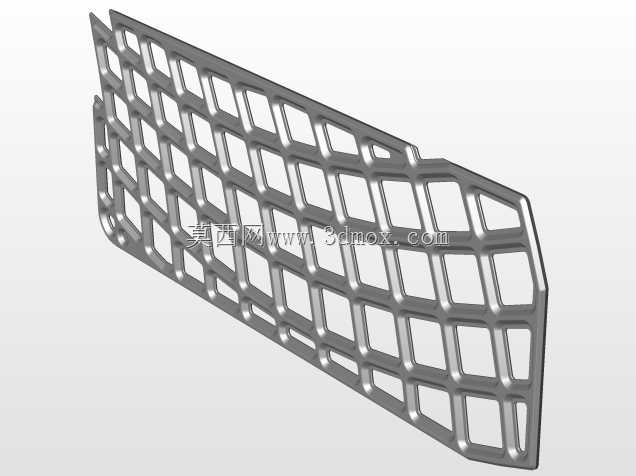

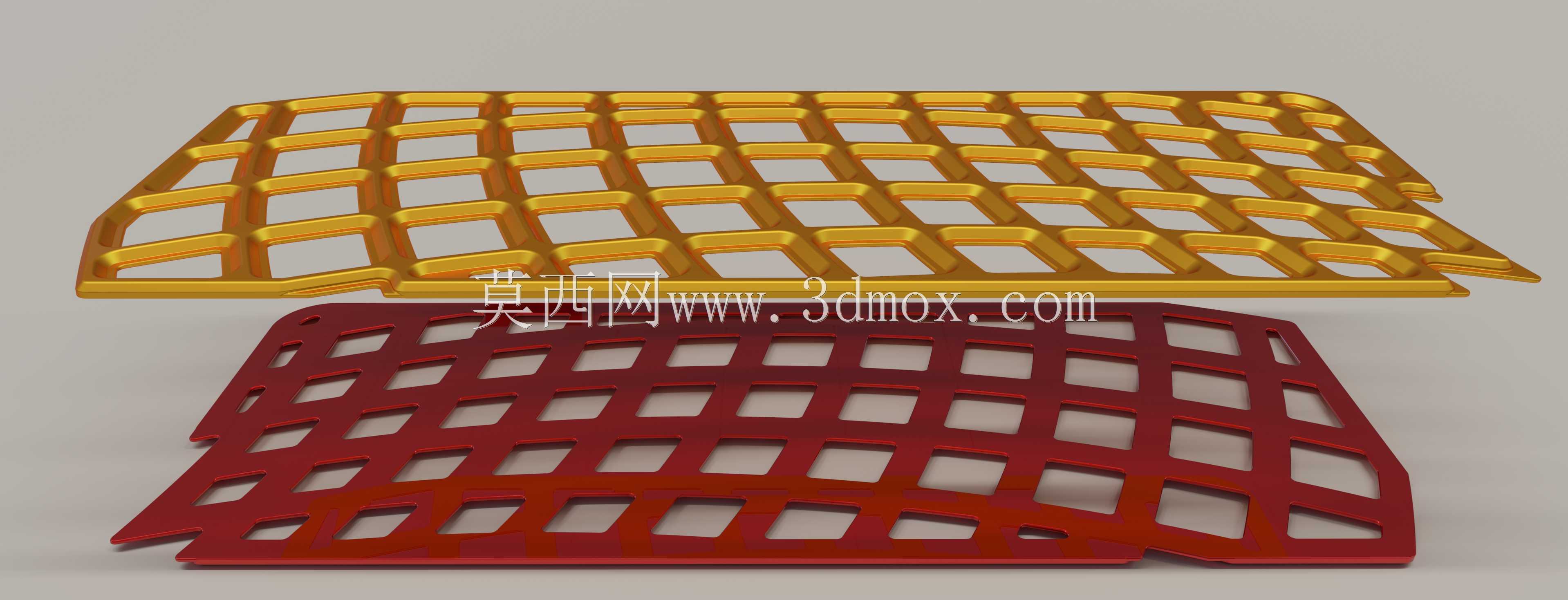

从结构特性来看，整体采用一体化格栅镂空布局，所有镂空孔位的排布并非均匀等距设置，而是对应显卡背面核心供电模组、显存颗粒、背面贴片元件的位置做了开孔区域的疏密调整，高发热元件对应区域的镂空占比更高，能让机箱内的风道气流直接穿过背板接触元件表面，带走堆积的热量，相比封闭背板可有效降低背面元件的积热温度；非元件对应区域保留了足够的连接筋条，筋条宽度经过受力校核，既能保证整体结构强度，又不会过多遮挡风道。

安装边界的设计上，背板整体轮廓完全匹配对应型号显卡的PCB外形，边缘做了贴合PCB的折边处理，安装孔位严格对应PCB上的原生固定螺柱位置，不需要额外改装打孔，安装后与PCB之间预留了均匀的间隙，避免直接接触PCB背面的贴片元件造成短路风险，同时边缘做了圆角钝化处理，安装过程中不会划伤PCB线路或者操作人员的手部。

设计思路上没有采用多余的装饰性凸起结构，整体保持平整的外观，格栅的筋条走向兼顾了结构强度与气流导向，顺着机箱常规前进后出的风道方向排布筋条，能减少气流穿过时的风阻，提升散热效率；材质适配方面，结构厚度兼顾了金属冲压与塑料注塑两种加工工艺的成型要求，不管采用铝合金冲压成型还是耐高温工程塑料注塑，都能顺利脱模生产，量产时不需要额外调整结构参数。

实际装机使用中，这款背板除了散热与防PCB弯折的作用，还能阻挡机箱内的线材、灰尘直接接触显卡背面的焊点，减少异物掉落造成短路的风险，同时镂空结构相比同尺寸封闭背板重量更轻，不会给显卡PCIe插槽带来额外的负重压力，长期使用也不会因为自重导致显卡下垂变形。
