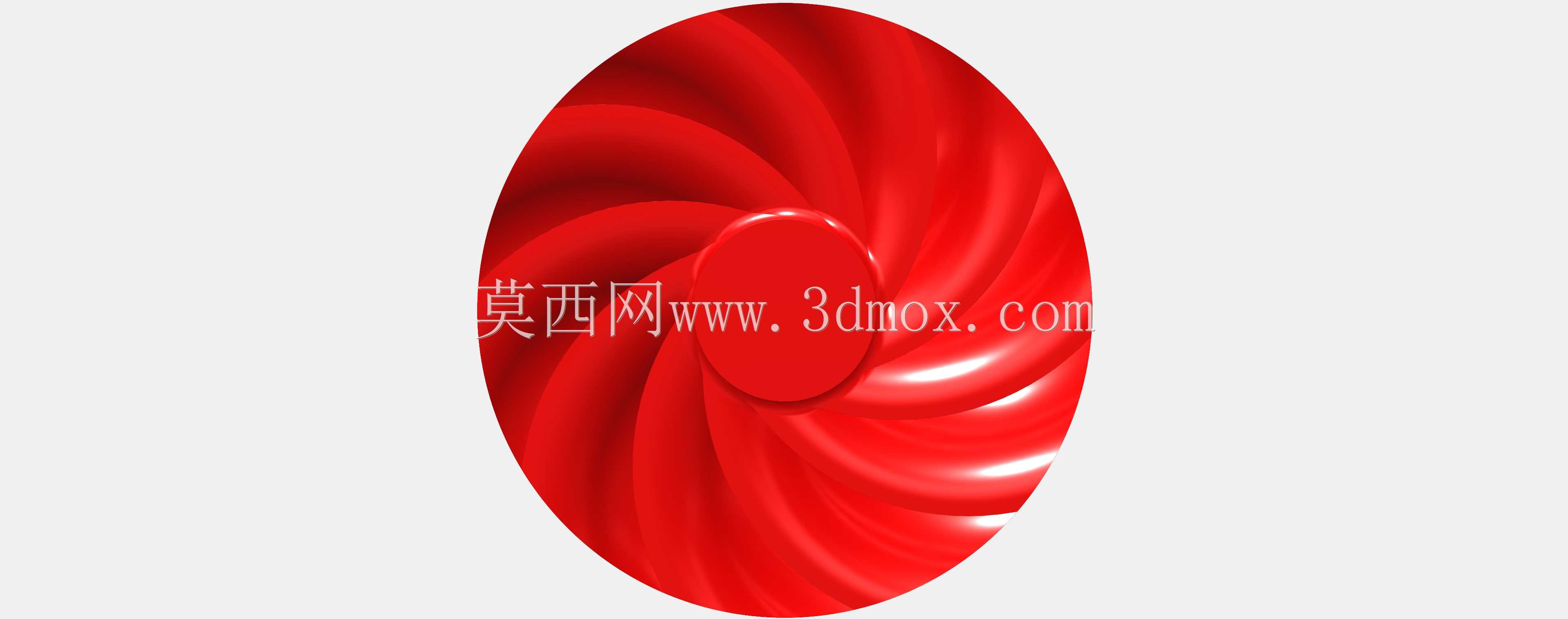

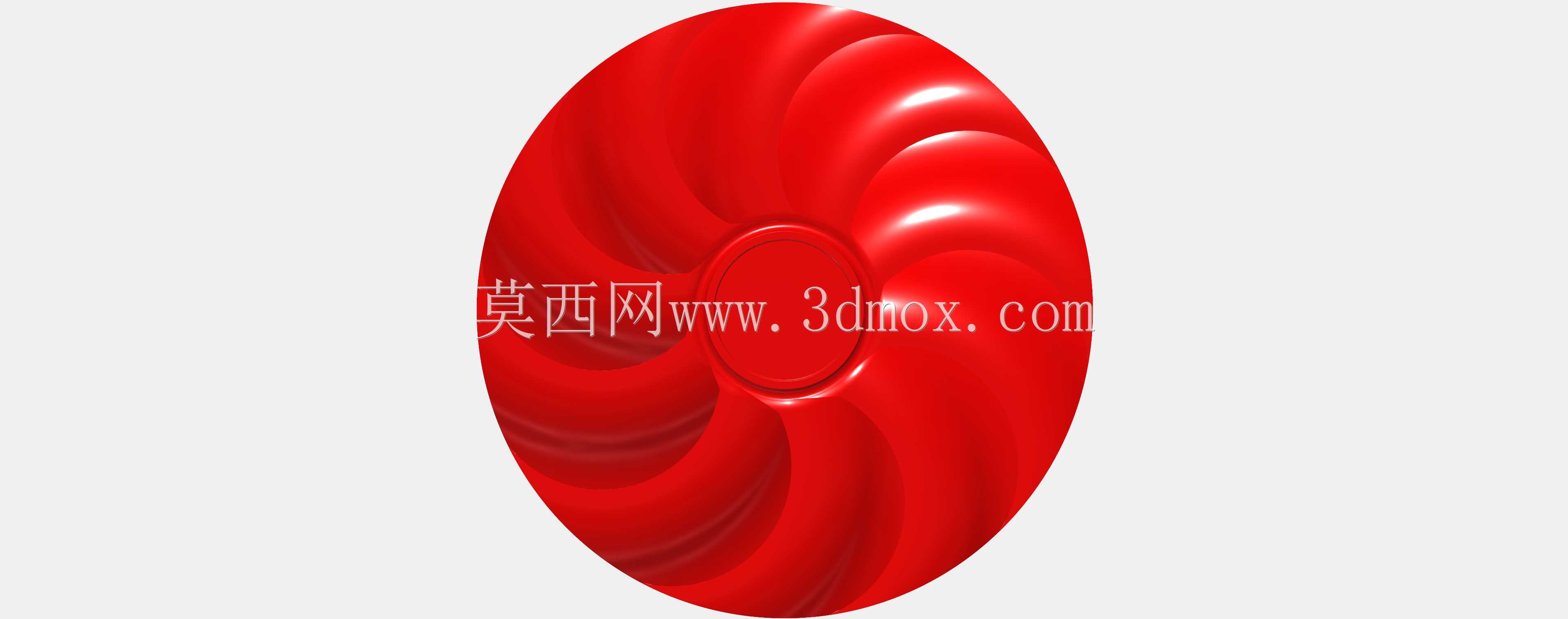

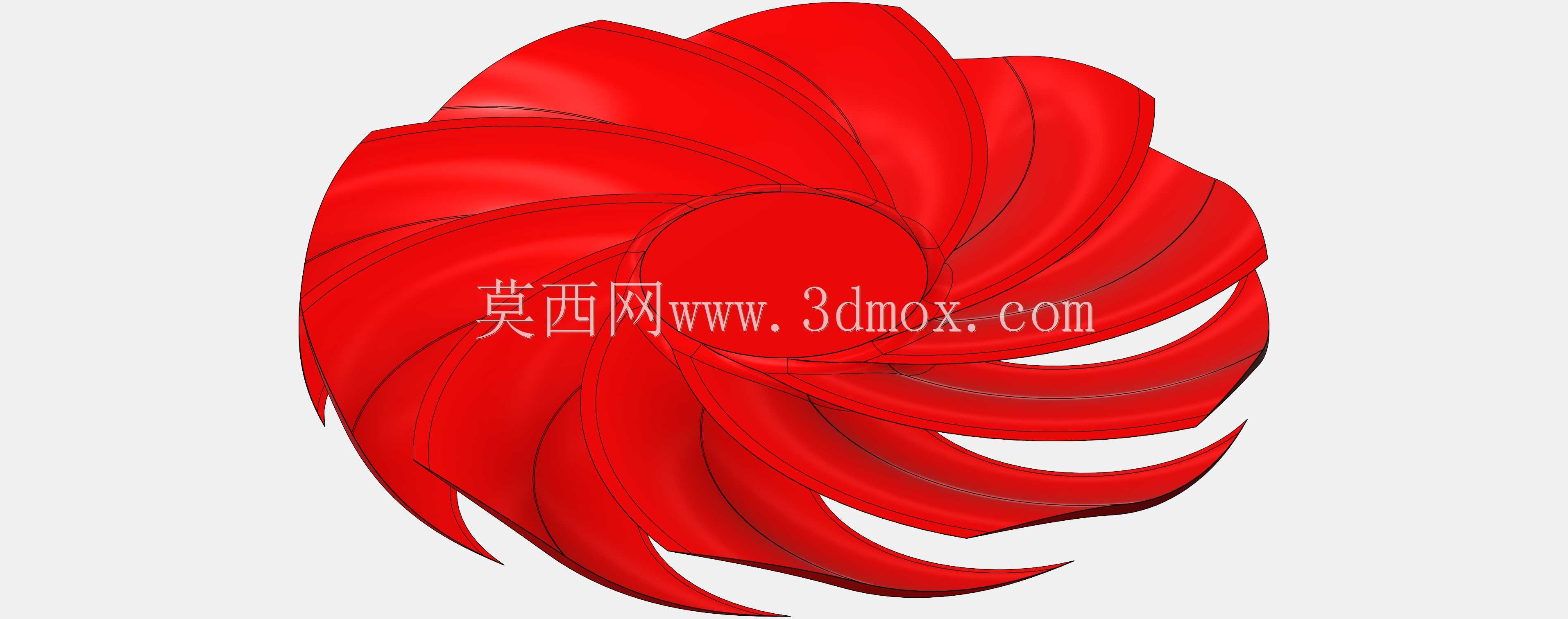

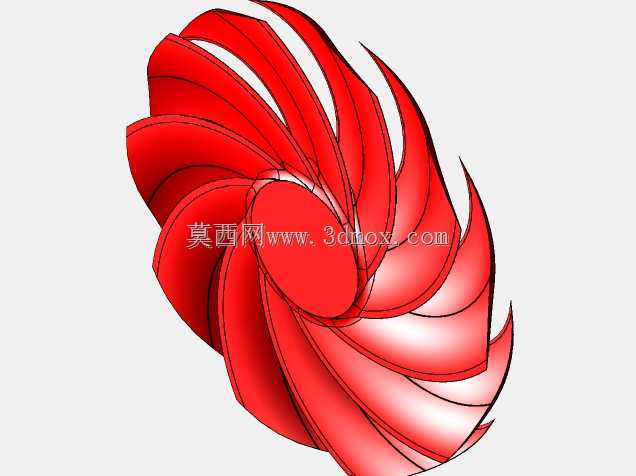

GPU冷却用弯曲后掠翼扇叶结构

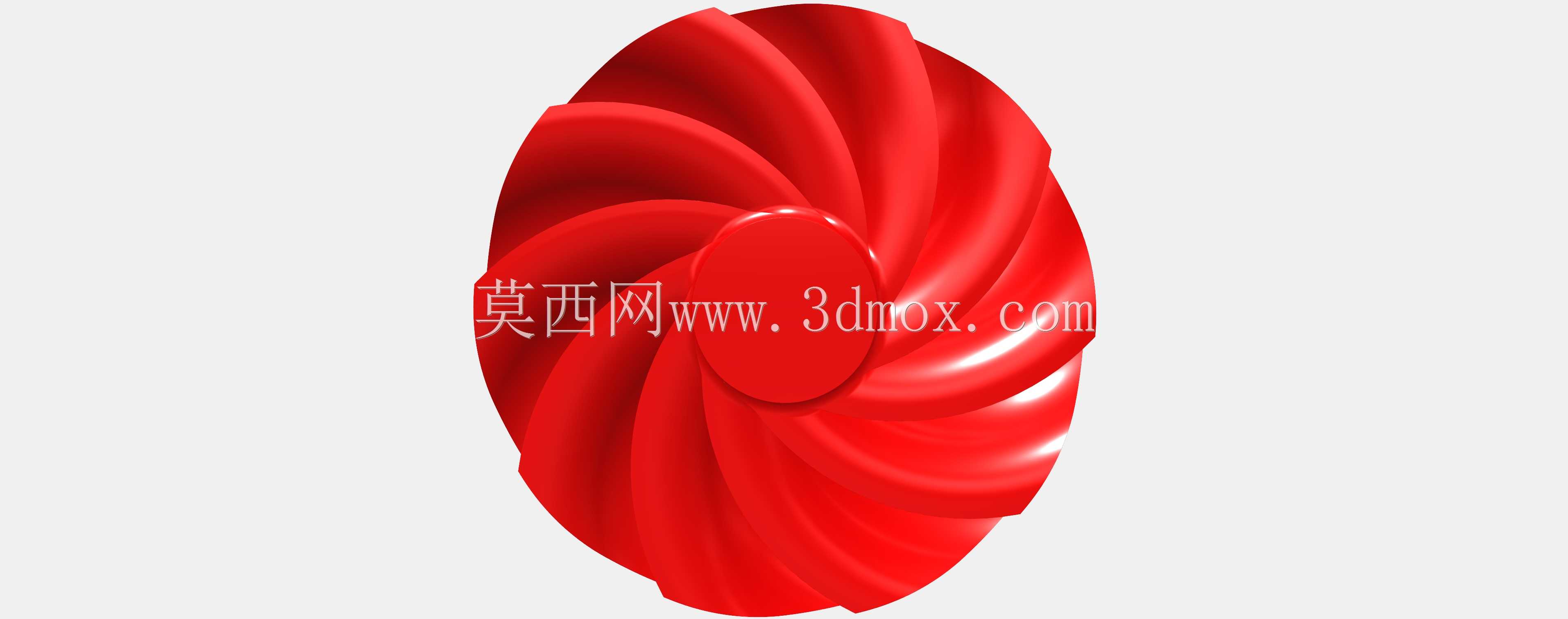

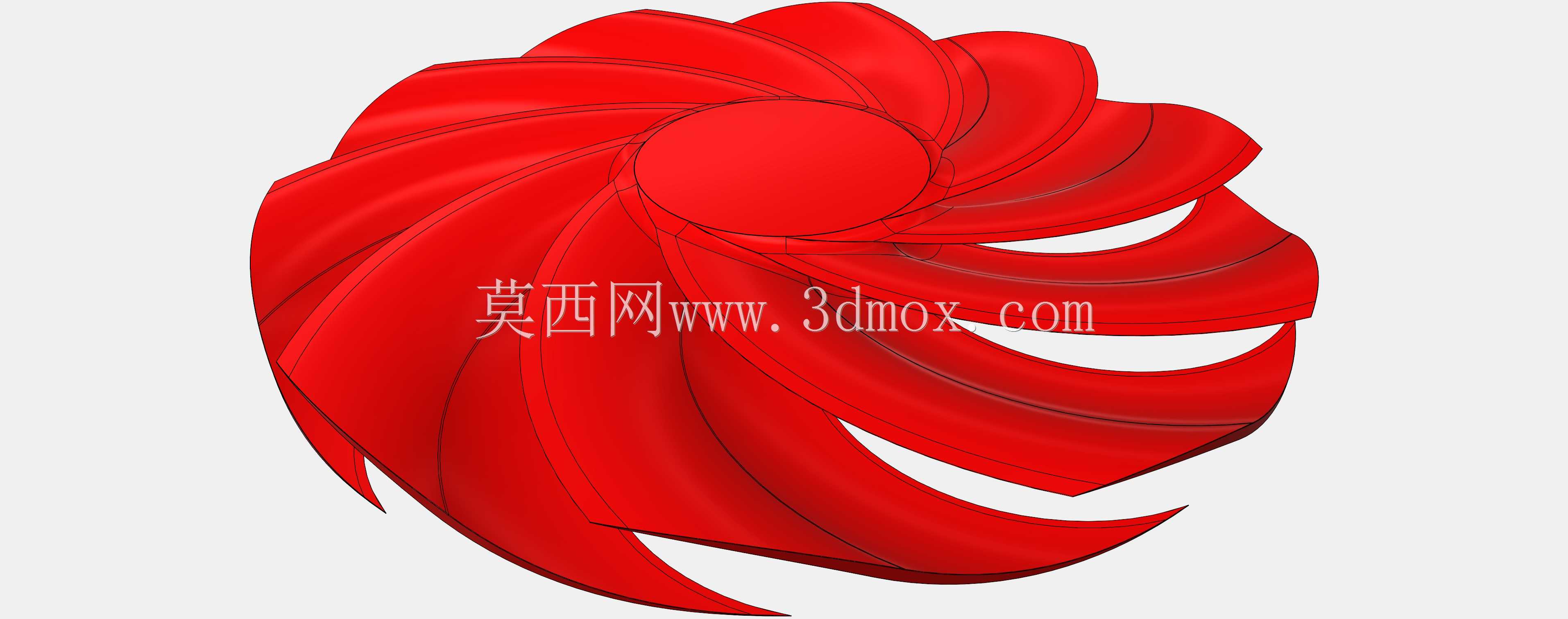

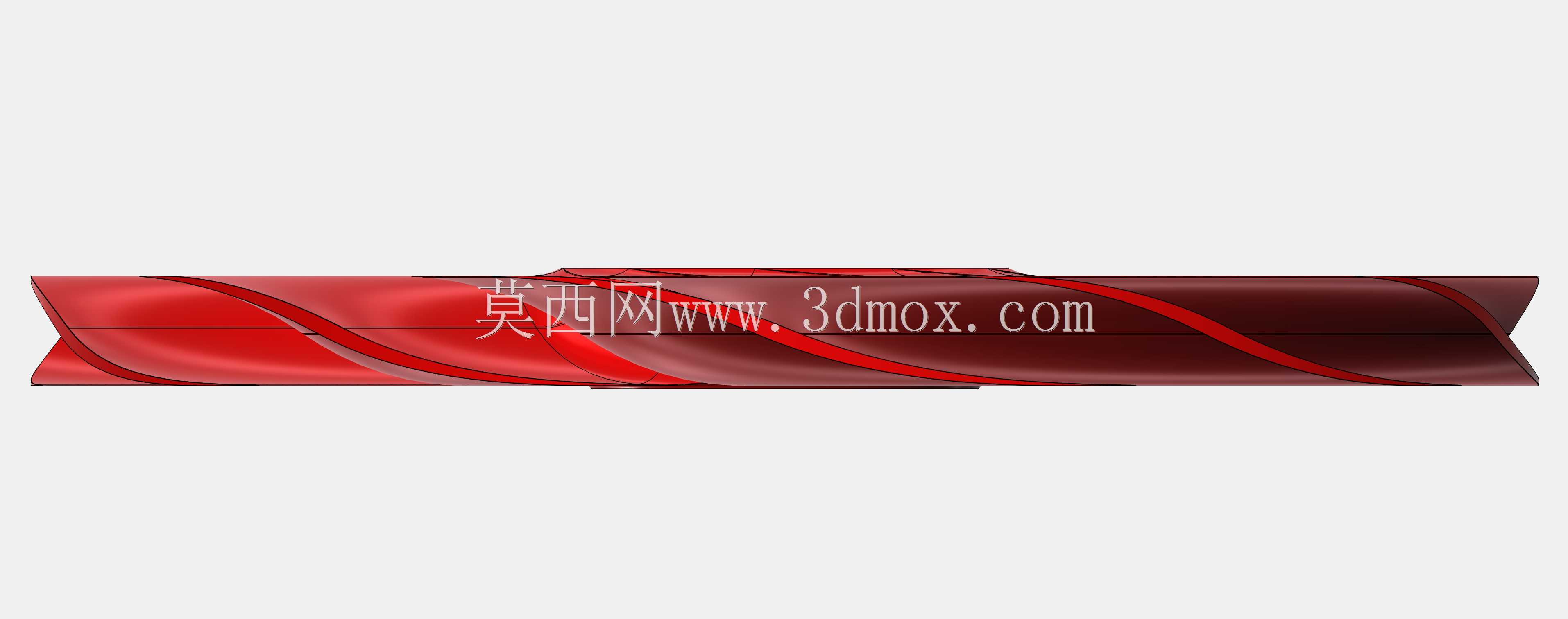

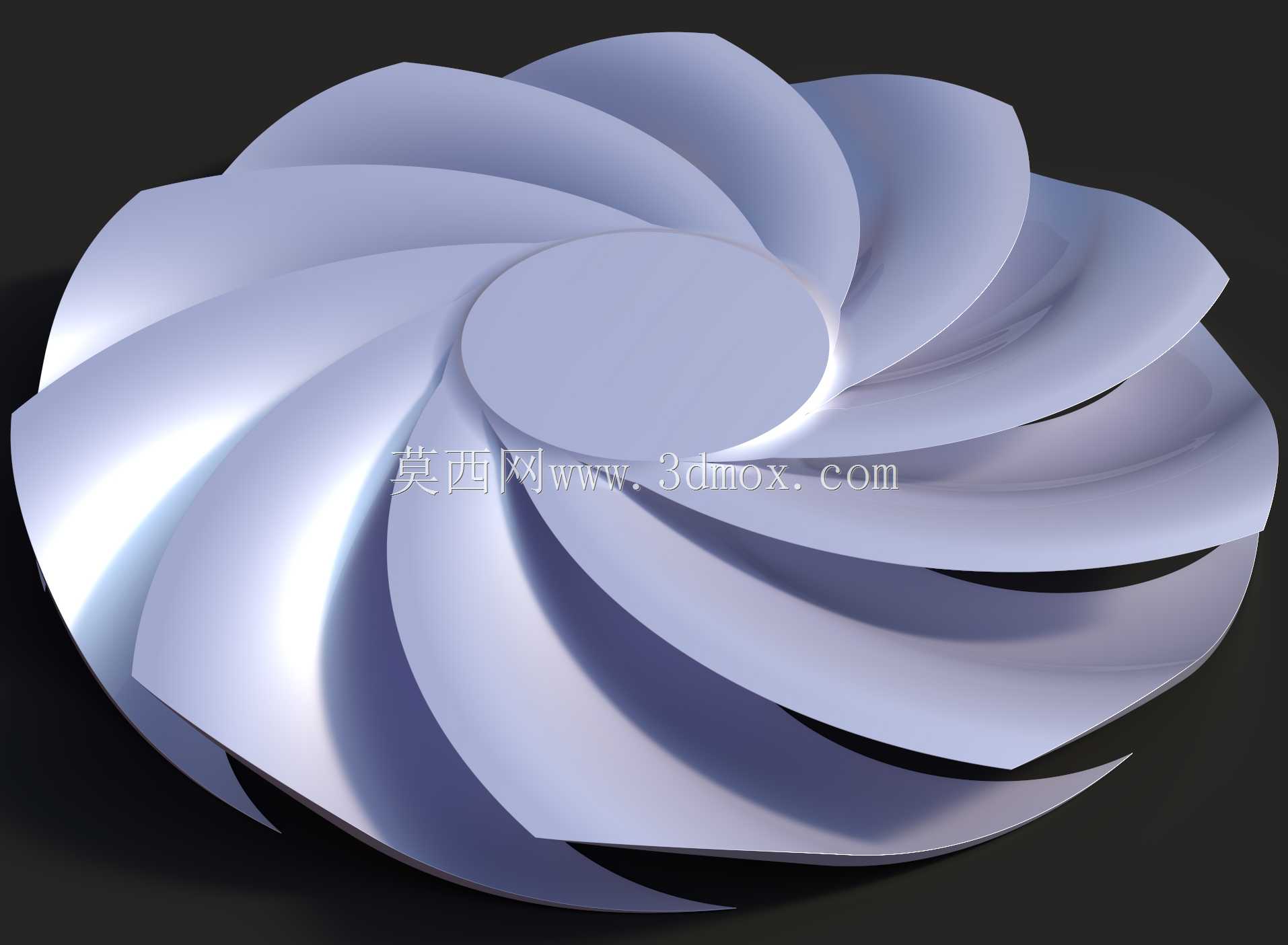

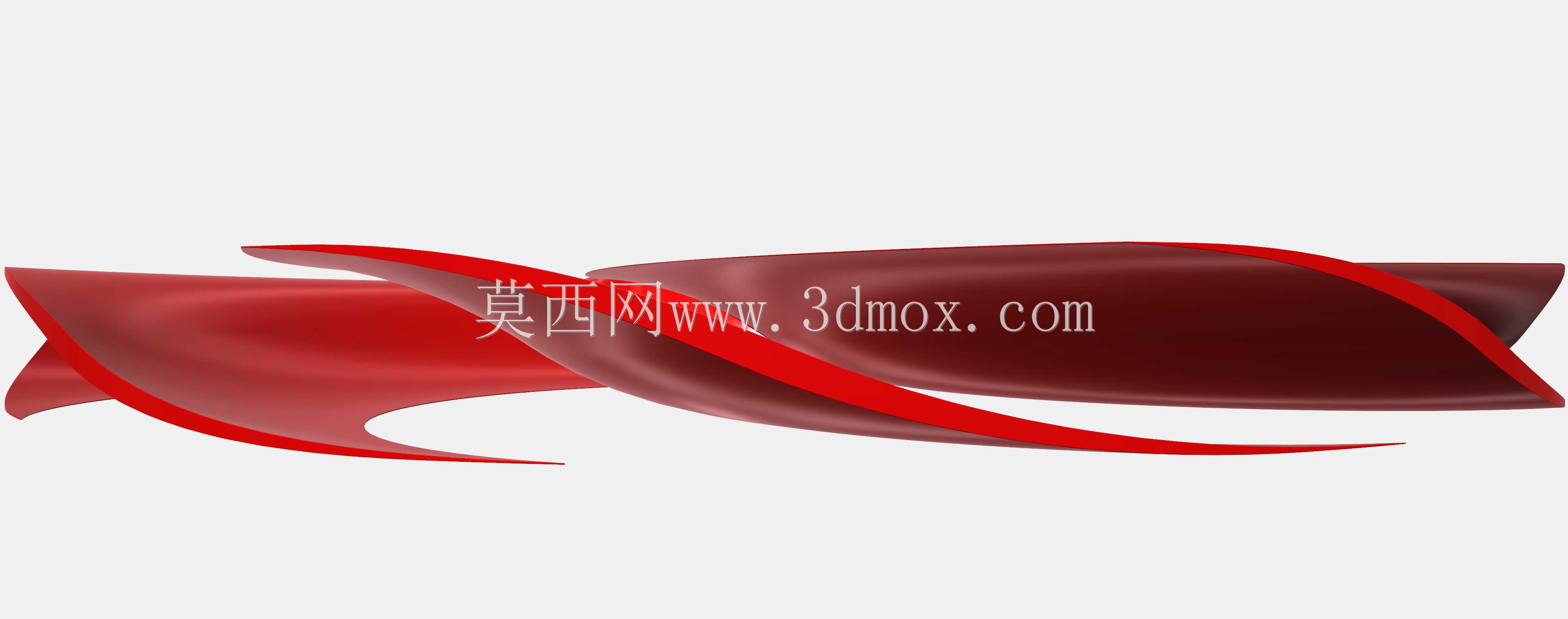

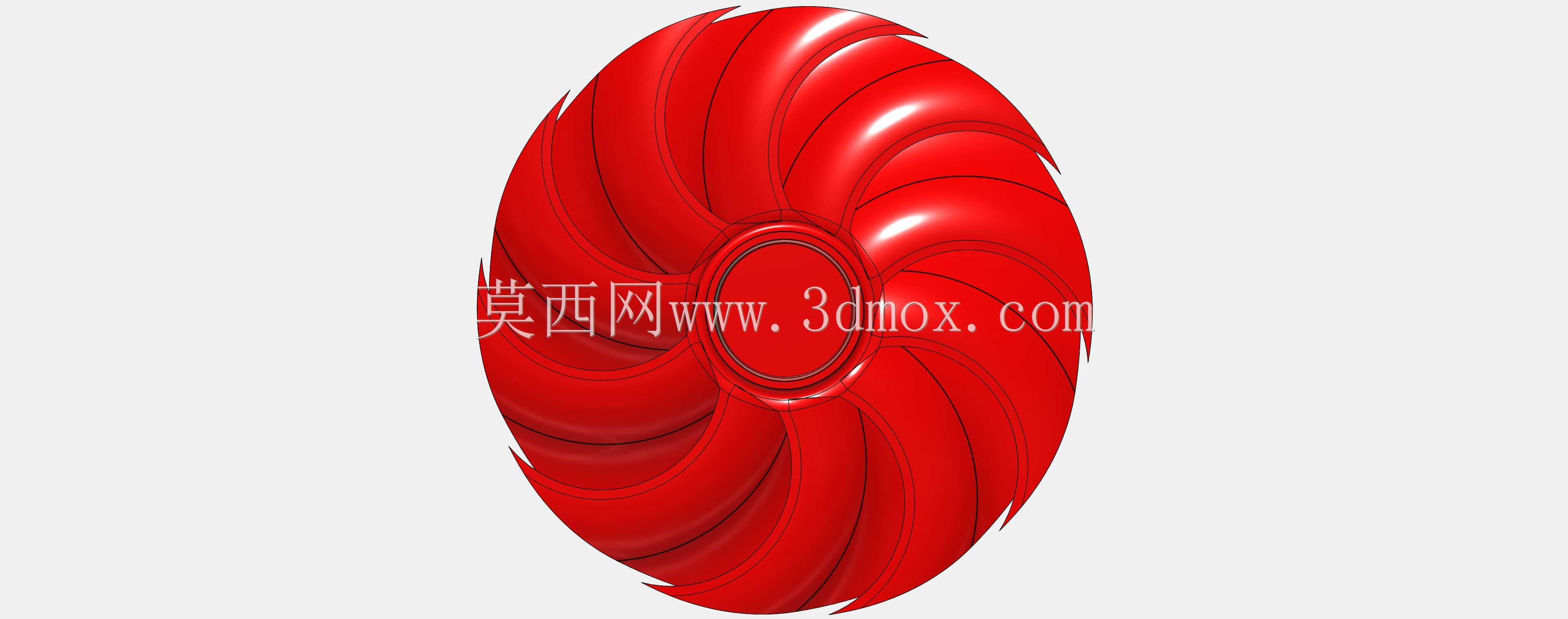

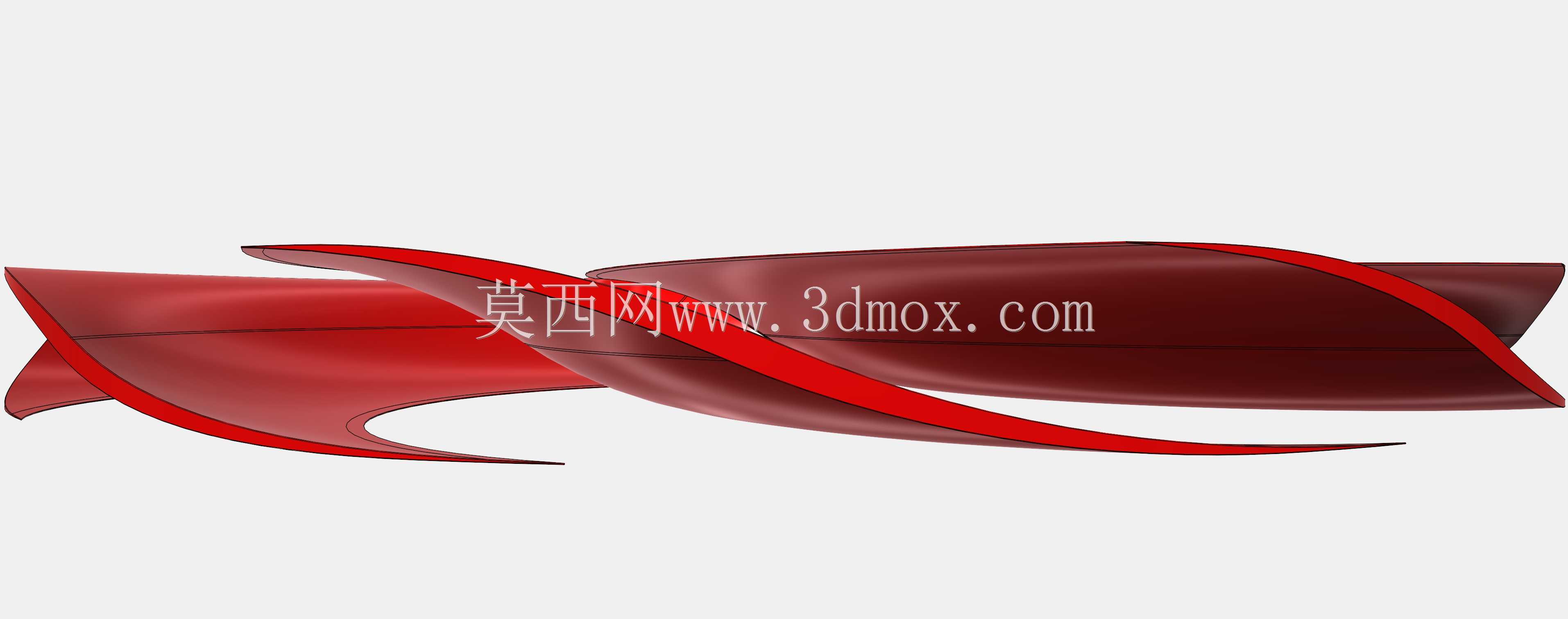

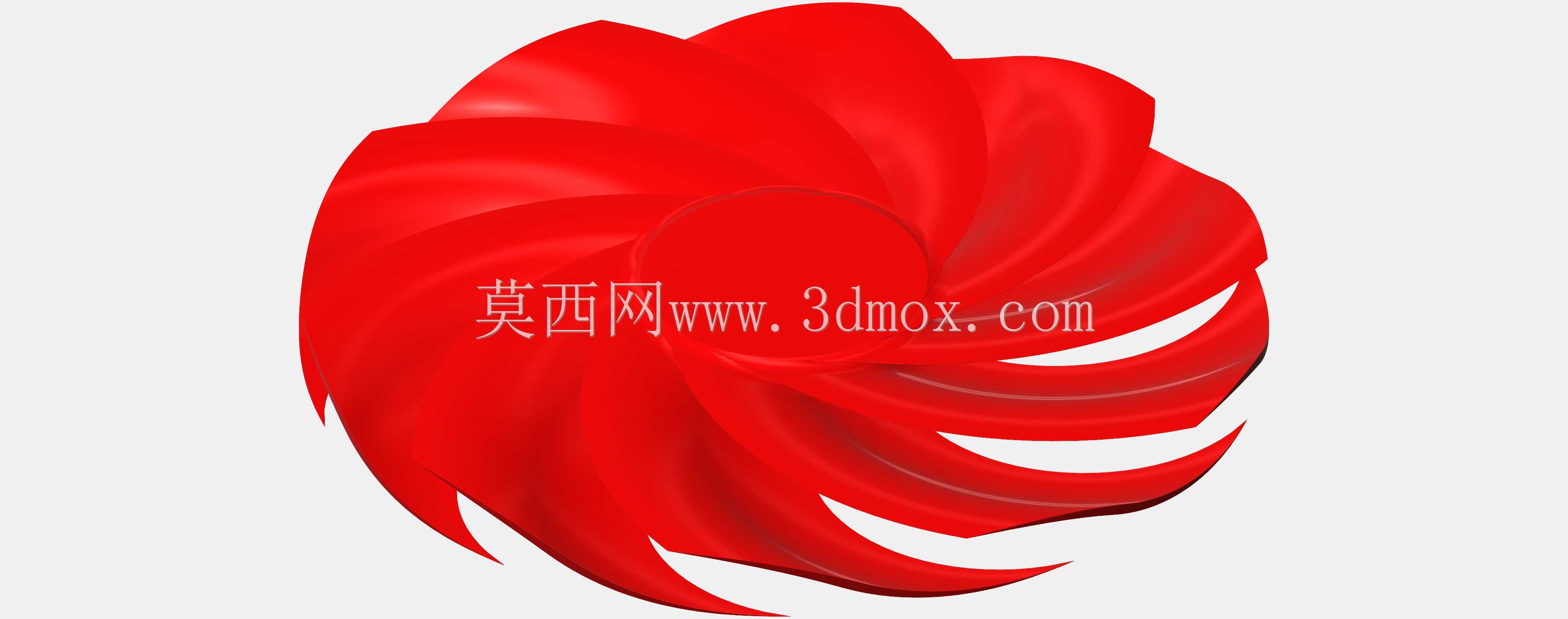

这类弯曲后掠翼结构扇叶，主要应用在消费级与工业级GPU风冷散热模组中，作为散热系统的核心动部件，承担驱动空气流经散热鳍片、带走芯片工作产生热量的核心作用，直接决定散热模组的风量输出、风压表现与运行噪音水平。从实际设备适配角度看，该扇叶的安装边界需匹配GPU散热模组的轮毂固定位，中心轮毂区域做了加高处理，相比同类型早期扇叶结构，加高的轮毂能够更好贴合散热电机的输出轴端，减少装配间隙带来的动平衡偏差，同时避免扇叶运转时与周边散热鳍片、电机端盖发生运动干涉。设计过程中，叶片沿旋转方向做后向扫掠处理，同时向中心方向做向上弯曲的弧度设置，这种曲面构型并非单纯追求外观流线感，而是经过流道仿真验证的结果：后掠翼型的叶片能够在相同转速下降低气流沿叶片径向的逸散损失，让更多气流沿轴向定向吹向散热鳍片区域，提升有效换热风量；叶片向中心上扬的弧度，能够减少轮毂区域的气流紊流涡团，降低扇叶运转时的气动噪音，同时减少气流在中心区域的滞留，提升整体流场的均匀性。与10叶片的同系列结构相比，该结构采用12片叶片的布局，在相同转速下单片叶片承受的气动载荷更小，运转时的振动幅度更低，同时更密的叶片排布能够输出更平稳的气流，避免气流脉冲带来的高频风噪；叶片与轮毂连接位置做了大圆角过渡处理，这一细节设计能够大幅降低叶片根部的应力集中系数，在扇叶长期高速运转、承受持续气动载荷与温度交变的工况下，避免叶片根部出现疲劳裂纹，提升扇叶的结构使用寿命。实际选型适配时，该扇叶的外径尺寸需匹配散热模组的导风罩内径，预留不超过1.5mm的径向间隙，间隙过大会导致气流回流损失，间隙过小则容易因为扇叶动平衡偏差、热胀冷缩出现擦碰故障；扇叶的轴向安装高度需匹配导风罩的轴向深度，保证叶片出风面完全对准散热鳍片的进风区域，避免气流偏斜导致鳍片换热效率下降。在结构建模过程中，需要重点控制每个叶片的曲面一致性，保证各叶片的型线偏差在0.1mm以内，否则会导致扇叶动平衡超标，运转时出现明显振动与噪音；叶片根部的圆角过渡需要保证顺滑无突变，避免注塑成型时出现应力集中导致的翘曲变形，同时也能减少流场在该位置的分离损失。
